ケーブルクランプ（配線クランプ）とは？

ケーブルクランプは、ケーブルやワイヤーを特定の場所に固定し、整理するために使用されます。配線の乱雑さを防ぎ、作業環境を整えることができます。

また、ケーブルクランプは、ケーブルの摩耗や損傷を防止する役割も果たします。特に、動きの激しい箇所や外部からの影響を受けやすい場所で効果を発揮します。

ネジ固定、結束バンド固定、クランプレールへの取り付けなど、様々な方法で設置可能です。

ケーブルクランプ（配線クランプ）の種類

Pタイプ（Rタイプ）クランプ

Pタイプ（Rタイプ）クランプは、産業用途で広く使用されている使いやすいクランプです。1本のネジで簡単に固定できるため、作業の効率が向上します。柔軟性が高く、編組線、スリーブ付きケーブル、同軸ケーブルなど、多様なケーブルに対応可能です。耐久性のある素材で作られており、長期間にわたって安定したパフォーマンスを提供します。

さらに、振動や動きにも強く、ケーブルを確実に保持するため、機械設備や自動車の配線など、多岐にわたる分野で利用されています。

サドルクランプ

サドルクランプは、ヘビーデューティな用途に適した頑丈なクランプです。主に金属製で、優れた耐久性と耐荷重性を持ち、重いケーブルや配管の固定に適しています。2本のネジで壁や床に固定できるため、高い安定性と信頼性を提供します。

また、プラスチック製のものもあり、軽量で取り扱いやすいのが特徴です。工場や建設現場など、過酷な環境下でも使用できるため、幅広い産業分野で重宝されています。

ケーブルクリップ

ケーブルクリップは、家庭やオフィスでの小規模な用途に適したシンプルなクランプです。通常、プラスチック製で、1本の釘やネジで簡単に固定できるため、手軽にケーブルを整理整頓することができます。

小型で目立たないデザインのため、インテリアを損なわずに使用できる点も魅力です。パソコンの配線や家電製品のケーブルを整理するのに最適で、デスク周りをスッキリと保つことができます。

多段形クランプ

多段形クランプは、複数のケーブルを整理して固定することができるタイプのクランプです。複数のスロットがあり、それぞれのスロットにケーブルを通すことで、絡まりやすいケーブルをきちんと整理できます。データセンターや配電盤など、ケーブルが多岐にわたる場所で特に効果を発揮します。

また、ケーブルの交換やメンテナンスが容易に行えるため、効率的な作業が可能です。

クシ歯形クランプ

クシ歯形クランプは、複数の細いケーブルを整然と並べて固定することができるクランプです。クシのような形状をしており、各歯の間にケーブルを通すことで、ケーブル同士の絡まりを防ぎます。

特に通信ケーブルや電源ケーブルなど、多くの細いケーブルを扱う際に有効です。ケーブルの配置が一目で分かるため、配線作業がスムーズに進み、見た目も美しく仕上がります。

ストレインリリーフ付きクランプ

ストレインリリーフ付きクランプは、ケーブルにかかる張力を軽減し、断線を防ぐためのクランプです。ケーブルが動く部分に設置することで、機械的な負荷が直接ケーブルにかからないようにします。ケーブルの寿命が延び、信頼性の高い接続が維持されます。

特に、機械設備や移動体通信装置など、ケーブルに動きが伴う場所での使用が推奨されます。

防水・防塵クランプ

防水・防塵クランプは、外部からの水、油、塵を遮断する特殊なシール効果を持つクランプです。耐久性のある素材と精密なシール設計により、過酷な環境下でもケーブルを確実に保護します。

特に屋外での使用や、水や油が飛び散る工場内での使用に適しています。IP規格に準拠した製品も多く、安全性と信頼性を兼ね備えています。

軽量クランプ

軽量クランプは、航空機や宇宙航空分野など、軽量化が求められる場所で使用されるクランプです。高強度かつ軽量な素材を使用しており、重量を最小限に抑えながらも高い耐久性を実現しています。

軽量化により、機器の全体重量を軽減し、燃費向上や性能向上に寄与します。また、持ち運びや取り付けも容易で、効率的な作業が可能です。

これらの他にも、ケーブルの径や配置に応じて、様々なサイズや形状のケーブルクランプが存在します。例えば、3mmから80mm以上まで、多様なサイズのクランプがあります。

また、ネジの規格も複数あり、Gネジ、Mネジ、PGネジ、NPTネジなど、用途に応じて選択可能です。

産業用ケーブルクランプの特徴と用途

特徴

耐久性	過酷な産業環境に耐えられるよう、強靭な材質（金属やプラスチック）で作られています。
多様なサイズ	3mmから80mm以上まで、様々な径のケーブルに対応できるサイズが用意されています。
確実な固定力	ネジやクリップなどで確実に固定でき、ケーブルの脱落を防ぎます。
保護機能	ケーブルの摩耗や断線を防ぎ、外部からの水、油、塵を遮断する効果があります。
多目的性	編組線、スリーブ付きケーブル、同軸ケーブルなど、様々な種類のケーブルに使用できます。
取り付けの容易さ	Pタイプ（Rタイプ）クランプなど、1本のネジで簡単に固定できるタイプもあります。

産業用途

電気配線	工場や産業施設での電気系統の整理と保護に使用されます。
空調設備	空調システムのケーブルや配管の固定に利用されます。
産業用ロボット	ロボットアームなどの可動部分のケーブル管理に使用されます。
コンピューター配線	データセンターや工場の制御システムなどでのケーブル整理に活用されます。
航空宇宙分野	軽量化が求められる環境で使用される特殊なタイプもあります。
電気ボックス	配電盤や制御盤内部のケーブル整理に使用されます。

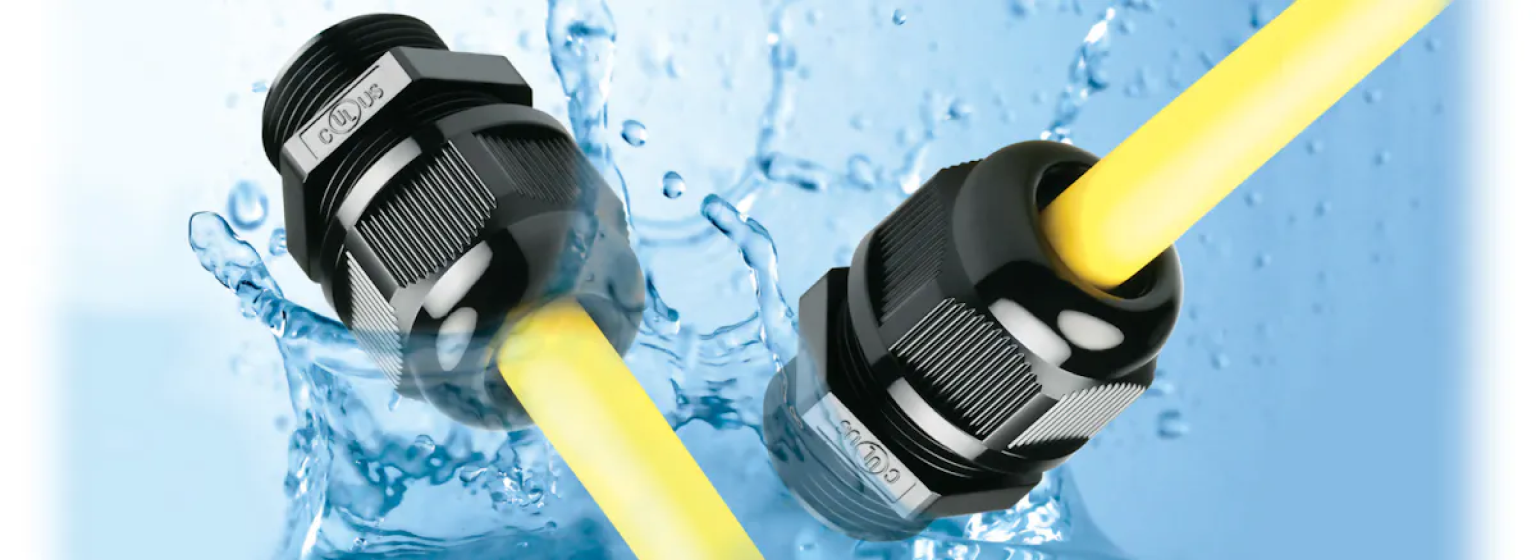

ケーブルクランプ「SUPER-GLAND」のご紹介



ケーブルクランプ「 SUPER-GLAND  」シリーズは、日本エイ・ヴィー・シー株式会社が製造する高性能な電気配線部品です。この製品は以下のような特徴を有しています。

優れた防水性能

SUPER-GLANDは一般的な製品よりも高い防水性能を誇ります。国際防水等級IP68に合格しており、水深50mで60分程度の使用が可能です。さらに、一部の製品はIP69Kも取得しており、高温・高圧水にも耐えることができます。

強力なクランプ力

工具を使わずに手締めで使用でき、優れたクランプ力を発揮します。水、油、ホコリから筐体内部の電子回路や精密部品を効果的に保護することが可能です。

屋外用途への適合

標準でより屋外使用に適した材料（66ナイロン、UL746C規格におけるF1材）を使用しています。携帯基地局、街路灯、監視カメラなどの屋外設備や、EV充電器、V2H、蓄電池などのエネルギー関連設備にも使用可能です。

豊富なラインナップ

取り付け部のネジ種類は各種国際仕様に対応しており、サイズ、形状、素材の選択肢も豊富です。耐熱、耐薬品性能を持つ製品も用意されています。

幅広い電線径対応

電線適応径が広いワイドレンジ構造により、品番選定が楽になり在庫管理を簡素化することができます。
