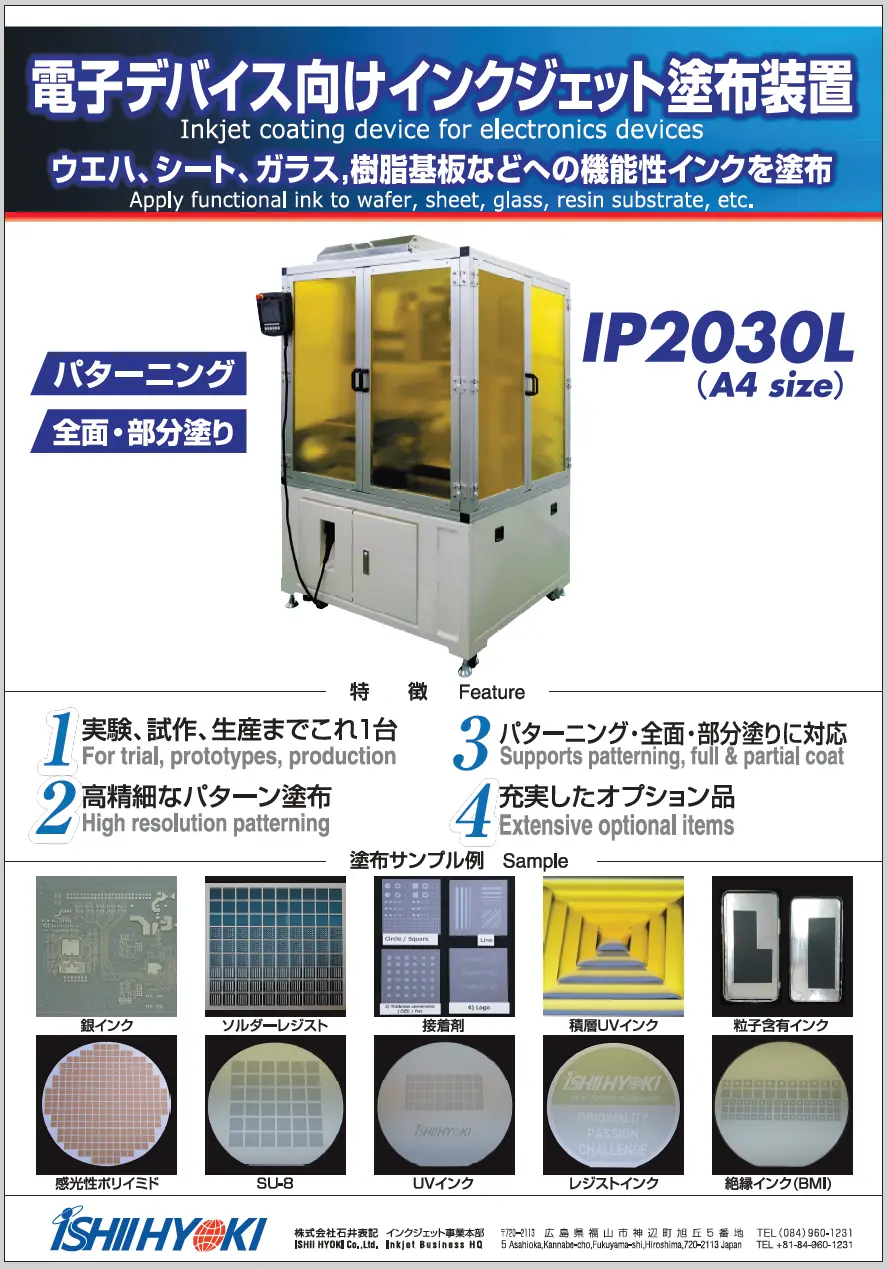

半導体電子部品向けインクジェット塗布装置

半導体電子部品向けインクジェット塗布装置
パターニングから部分・全面コーティングまでこれ1台で対応可能
パターニングから部分・全面コーティングまでこれ1台で対応可能

●本格的な実験・試作〜生産まで行えるインクジェット塗布装置
●レジストインク、銀インク、接着材料、封止材、SU-8など幅広いインク使用可能
●薄膜(0.05μm)から厚膜(50μm)までのコーティング可能
●インク使用効率は、最大99%
●パターニングはもちろん、部分コート、ライン、ドット形成など自由自在
●CADデータから専用CAD変換ソフトウエアを使ってラクラク印刷パターン作図
●十数点の充実したオプション品から用途に応じた品を選べる実用的モデル

特長

デジタルコーティングだからできる自由自在のパターニング

高精細パターニング、部分コーティング、全面コーティング、ライン、ドット形成はもちろん、薄膜(0.05μm)から厚膜(50μm)まで形成可能

デジタルコーティングだからできる自由自在のパターニング

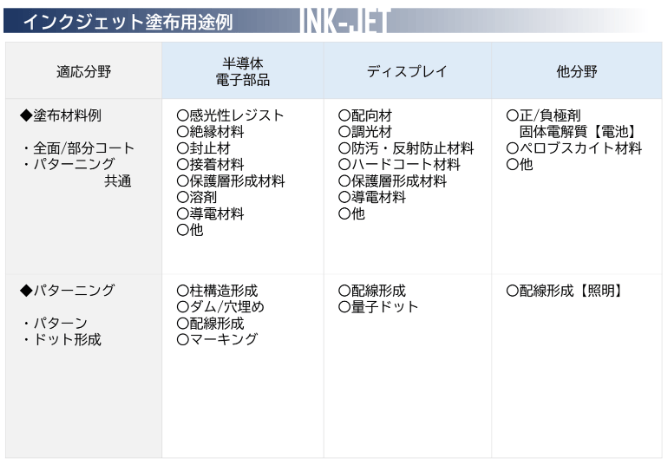

用途例

デジタルコーティングが作る無限な世界

半導体・電子部品、ディスプレイ分野をはじめ、プリンタブルエレクトロニクス分野で豊富な納入実績のある産業用インクジェット塗布装置の用途例のご紹介

デジタルコーティングが作る無限な世界
