PVDF(ポリフッ化ビニリデン) | 加工性・機械的強度に優れたフッ素樹脂

• PVDFが持つ耐熱性・耐薬品性・耐候性などの基本特性と、フッ素樹脂の中での位置づけがわかる。
• リチウムイオン電池や半導体製造装置など、PVDFの代表的な用途を把握できる。
• PTFE・PFA・ETFEとの違いを理解し、用途に応じた樹脂選定の判断材料が得られる。
• 懸濁法と乳化法の2つの重合方法について、それぞれのメリット・デメリットを比較できる。

PVDFとは？

PVDFは、ポリフッ化ビニリデン（Polyvinylidene Fluoride）の略称で、フッ化ビニリデンを重合して得られるフッ素樹脂です。

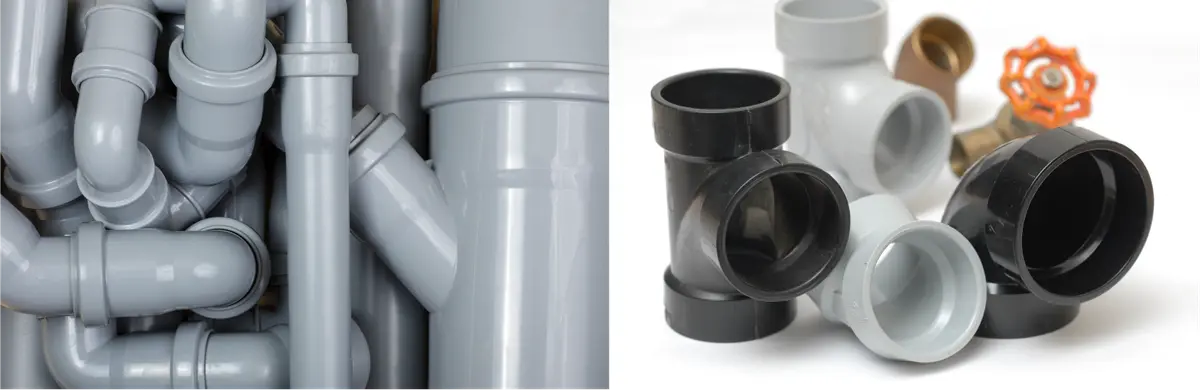

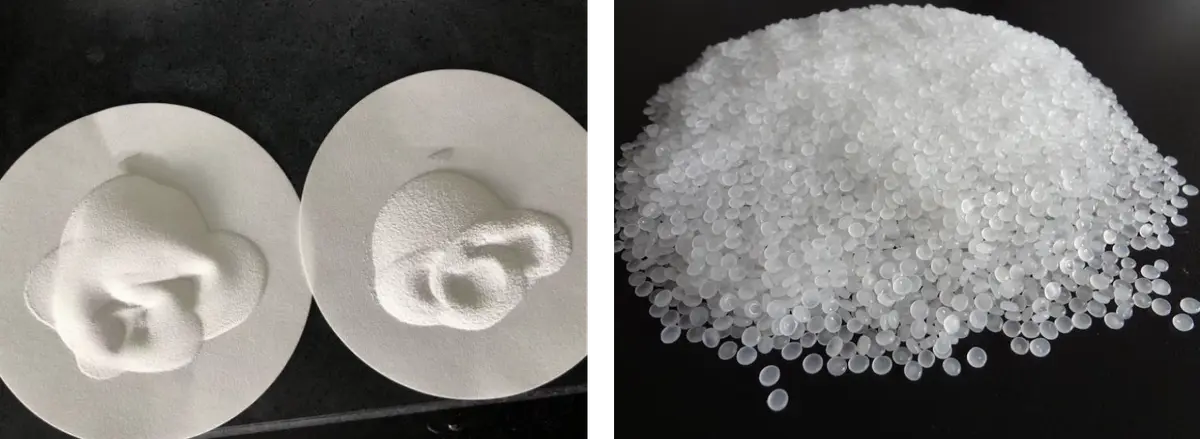

外観は半透明または白色です。耐熱性・耐食性・耐候性など、フッ素樹脂としての優れた性質を持ちながら、加工しやすい素材です。半導体、リチウムイオン電池のバインダーといった電子材料や、建築フィルム、配管継手、釣糸・楽器の弦、など幅広い用途で利用されています。

PVDFの分子構造

PVDF(ポリフッ化ビニリデン)は、分子鎖緊密で、強い水素結合を持ちます。この水素結合は、分子鎖同士を強く結びつけ、材料全体の強靭さと強度を向上させます。また、水素結合はPVDFの分子の極性を強調し、それによって特定の物理的・電気的性質をもたらします。

PVDFの特徴

フッ素樹脂の一種であるPVDFは、汎用樹脂と比較して、耐熱性、耐薬品性、耐候性などに優れています。また、PVDFはフッ素樹脂の中でも特に加工性が良く、機械的強度にも優れていることから、様々な用途で活用されています。

フッ素樹脂ならではの特長（汎用樹脂と比較した強み）

耐熱性・耐寒性	PVDFは高温・低温の環境下でも使用可能です。
耐食性・耐薬品性	酸・アルカリ・塩などの化学薬品に対して耐性があり、腐食や変質が少ないです。
耐候性	太陽光や雨などに晒しても劣化せず、屋外でも使い続けることができます。
低摩擦性	摩擦による表面のすり減りが少なく、滑りやすい性質を持ちます。手触りも非常に滑らかです。
非粘着性	物質がくっつきにくいため、汚れ防止用途に活用できます。
電気絶縁性	電気を通しにくい特性を持ち、電気絶縁材料として使用されています。

溶接など 様々な加工が可能

他のフッ素樹脂に比較して、加工性が高いです。融点と熱分解温度の差が大きいため、様々な加工方法に対応可能。溶接のほか、射出成型・押出成型といった成型加工、粉末コーティングなども可能です。

機械的強度が高く 非常に頑丈

フッ素樹脂のなかでも最高の機械的強度を持ちます。圧縮・引張などに対する耐久力が高く、非常に丈夫です。その特性を生かし、ギターをはじめとする楽器の弦や、釣り糸としても使われます。

PVDFの用途

リチウムイオン電池

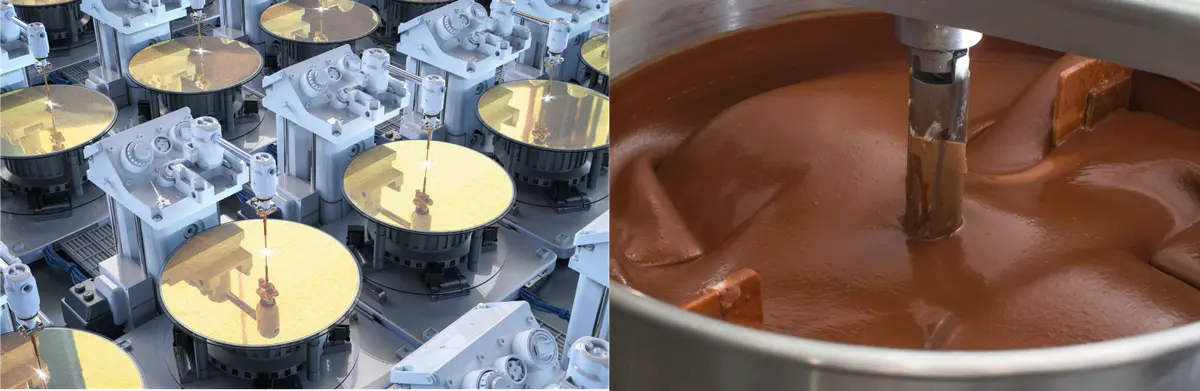

PVDFの代表的な用途の一つが、リチウムイオン電池の電極バインダーです。バインダーとは、電極の活物質を集電体に固定するための接着剤のような役割を果たす材料です。PVDFは電解液に対する耐性が高く、電極材料との密着性も良好なため、広く採用されています。電気自動車の普及に伴い、この用途での需要は拡大傾向にあります。

半導体製造装置

半導体製造プロセスでは、高純度の薬液を扱うため、配管やバルブ、タンクなどの部品に高い耐薬品性が求められます。PVDFは酸やアルカリに強く、金属イオンの溶出も少ないため、薬液搬送系統の部品として使用されています。特に機械的強度が必要な箇所では、PFAよりもPVDFが選択されることがあります。

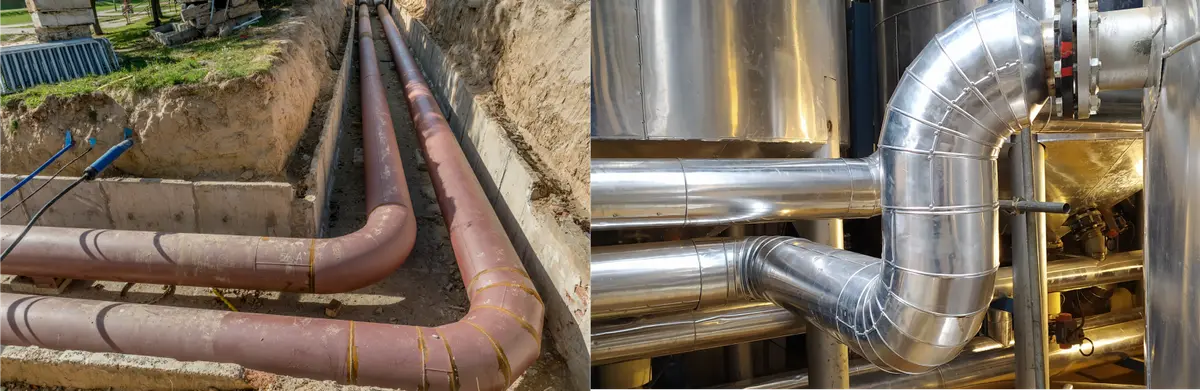

化学プラント

化学プラントにおいて、PVDFは配管、バルブ、ポンプ部品、タンクライニングなどに使用されています。酸性環境での使用に適しており、硫酸や塩酸を扱うプラントでの採用例が多く見られます。機械的強度が高いため、振動や衝撃が加わる環境でも使用できます。

建築・産業用膜材

PVDFは耐候性に優れているため、建築物の外装材や産業用の膜材としても使用されています。紫外線による劣化が少なく、長期間にわたって外観と性能を維持できます。塗料やフィルムの形態で、金属パネルや樹脂シートの表面コーティングにも活用されています。

センサー・電子デバイス

PVDFの圧電性を活かし、振動センサーや圧力センサー、超音波トランスデューサーなどに応用されています。フィルム状に加工できるため、曲面への実装や薄型デバイスへの組み込みが可能です。また、焦電性を利用した赤外線センサーにも使用されています。

PVDFと他のフッ素樹脂との違い

フッ素樹脂にはPVDF以外にも複数の種類があり、それぞれ異なる特性を持っています。用途に応じて適切な樹脂を選定することが重要です。

PVDFとPTFEの違い

PTFEは最も代表的なフッ素樹脂で、耐熱性と耐薬品性においてフッ素樹脂の中で最高クラスの性能を持ちます。一方、機械的強度はPVDFより低く、また非粘着性が高いため接着や塗装が困難です。PTFEは圧縮成形が基本となるため、複雑な形状の成形には制約があります。機械的強度や加工性を重視する場合はPVDF、耐熱性や非粘着性を重視する場合はPTFEが適しています。

PVDFとPFAの違い

PFAはPTFEに近い特性を持ちながら、射出成形や押出成形が可能な樹脂です。耐熱性と耐薬品性はPVDFより優れていますが、機械的強度はPVDFに劣ります。半導体製造装置では、高純度環境で耐熱性が求められる箇所にはPFA、機械的強度が必要な箇所にはPVDFというように使い分けられることがあります。

PVDFとETFEの違い

ETFEは透明性と機械的強度に優れたフッ素樹脂です。PVDFと同様に機械的強度が高く、耐候性にも優れています。ETFEは透明性を活かした建築用膜材などに多く使用されるのに対し、PVDFは電池用途や化学プラント用途での採用が多い傾向があります。

PVDFの2つの重合方法

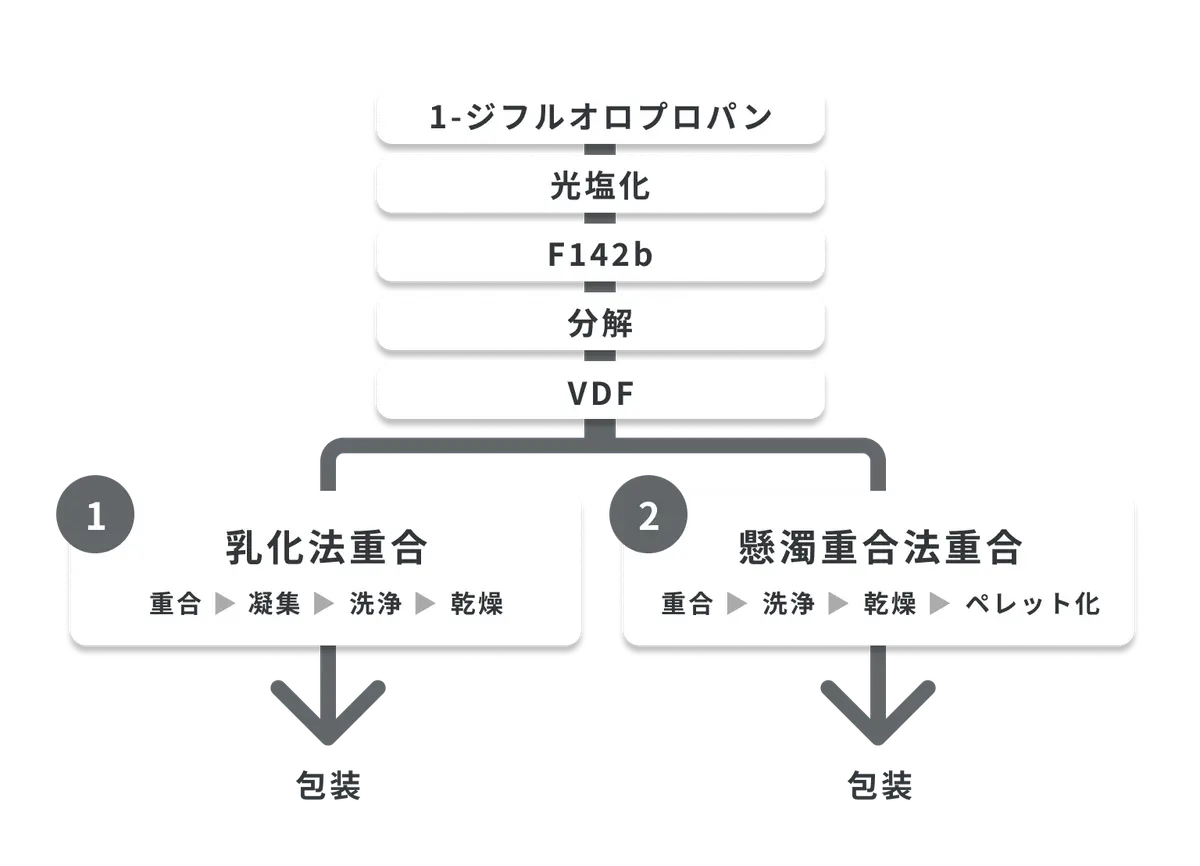

PVDFメーカーは、一般的にF142bを原料に、高温分解、精留によってVDFモノマーを得ます。そして、そのVDFモノマーから以下のいずれかの方法によって、PVDFを重合します。それぞれの重合方法にはメリット・デメリットがあり、用途によって使い分けることが重要です。

懸濁法

メリット	不純物含有量が少なく、後処理工程が簡単 電気絶縁性、強度、耐候性が高いPVDFを重合できる 透明性が高いPVDFを重合できる
デメリット	重合速度が遅いため生産性が低い コストがかかる

乳化法

メリット	重合速度が速く、生産性が高い 低コスト 粒度の小さいPVDFを重合でき、塗料などの用途に最適
デメリット	乳化剤の残留が多く、完全に除去することは困難で、後処理工程が多い PVDFの電気絶縁性、強度が落ちる PVDFの透明性が損なわれる

よくある質問

PVDFが他のフッ素樹脂と比べて優れている点は何ですか？

PVDFはフッ素樹脂の中でも機械的強度が高く、圧縮や引張に対する耐久力に優れています。また、融点と熱分解温度の差が大きいため、射出成形・押出成形・溶接・粉末コーティングなど、多様な加工方法に対応できる点も大きな強みです。

PVDFはどのような用途で使われていますか？

代表的な用途として、リチウムイオン電池の電極バインダー、半導体製造装置の配管・バルブ、化学プラントの耐食部品などがあります。そのほか、建築用の外装コーティングや、圧電性を活かした振動センサー・圧力センサーにも応用されています。

PVDFとPTFEはどのように使い分けますか？

機械的強度や加工の自由度を重視する場合はPVDFが適しています。一方、より高い耐熱性や非粘着性が求められる場合にはPTFEが選択されます。PTFEは圧縮成形が基本となるため、複雑な形状の部品にはPVDFの方が対応しやすい傾向があります。

PVDFの重合方法にはどのような違いがありますか？

PVDFの重合には懸濁法と乳化法の2種類があります。懸濁法は不純物が少なく、電気絶縁性・強度・透明性に優れたPVDFが得られますが、生産性が低くコストがかかります。乳化法は生産性が高く低コストですが、乳化剤の残留により電気絶縁性や透明性が低下する傾向があります。

まとめ

• PVDFは耐熱性・耐薬品性・耐候性を備えたフッ素樹脂で、加工性と機械的強度に優れている。
• リチウムイオン電池のバインダー、半導体製造装置の部品、化学プラントの配管など幅広い産業分野で使用されている。
• 圧電性・焦電性を持つため、振動センサーや赤外線センサーなどの電子デバイスにも応用されている。
• PTFE・PFA・ETFEとは機械的強度・耐熱性・加工性などの点で異なり、用途に応じた使い分けが重要である。
• 重合方法には懸濁法と乳化法があり、求められる品質やコストに応じて選択される。
