太陽光発電用自動試験システム

電源自動検査システム Chroma ATS8000

Chroma ATS8000の特長

ATS8000は、多種多様なシリーズ、カスタマイズ可能、オープンソフトウェアアーキテクチャの3つの特長を持つ電源自動検査システムです。ACおよびDC電源、電子負荷、DMM、オシロスコープなどと連携し、幅広い測定ニーズに対応します。

▶︎▶︎Chroma ATS8000について詳しく見る

PCS自動検査

５カテゴリ20以上のテスト項目

ChromaのPCSテストソリューションは、GB/T 34120、IEC 62933、UL 1741などの規格に対応し、PCSグリッド、性能、入力/出力特性、保護特性、太陽光発電特性の5カテゴリで20以上のテスト項目をカバーします。VDE規格の短絡電流測定要件を満たし、安全機構の衝突を回避、停電リスクを軽減します。

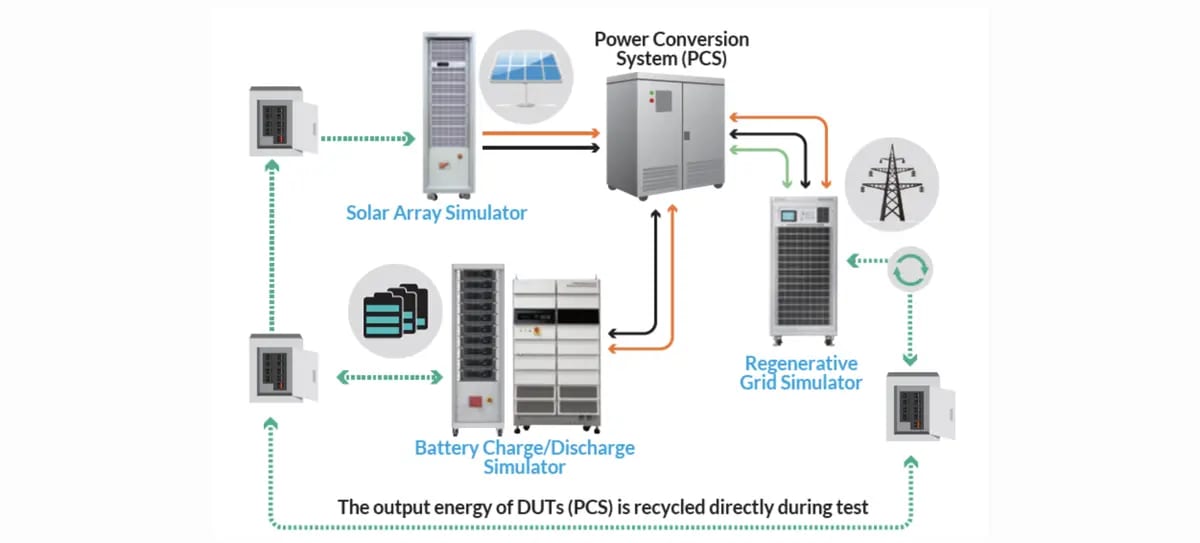

PCS自動検査システム接続例

PVインバーター自動検査

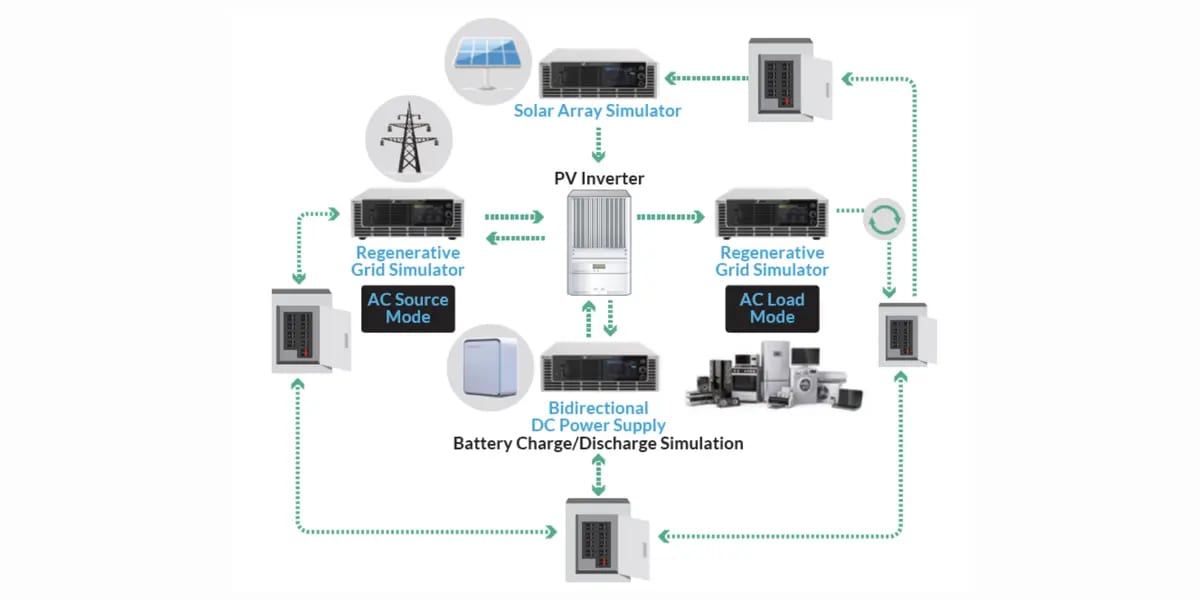

PVインバーター自動検査システム接続例

各種装置

プログラマブル直流電源（ソーラーアレイシミュレータ）

62000H-Sシリーズは、プログラマブルソーラーアレイシミュレーション直流電源であり、1800VのVOC（開放電圧）と30AのIsc（短絡電流）を模擬できます。高さ3U/15kWの高電力密度実装技術により実現され、安定性と迅速なレスポンスを備えています。この設計はMPPT効率試験やパワーコンバータへの試験に適用することができます。

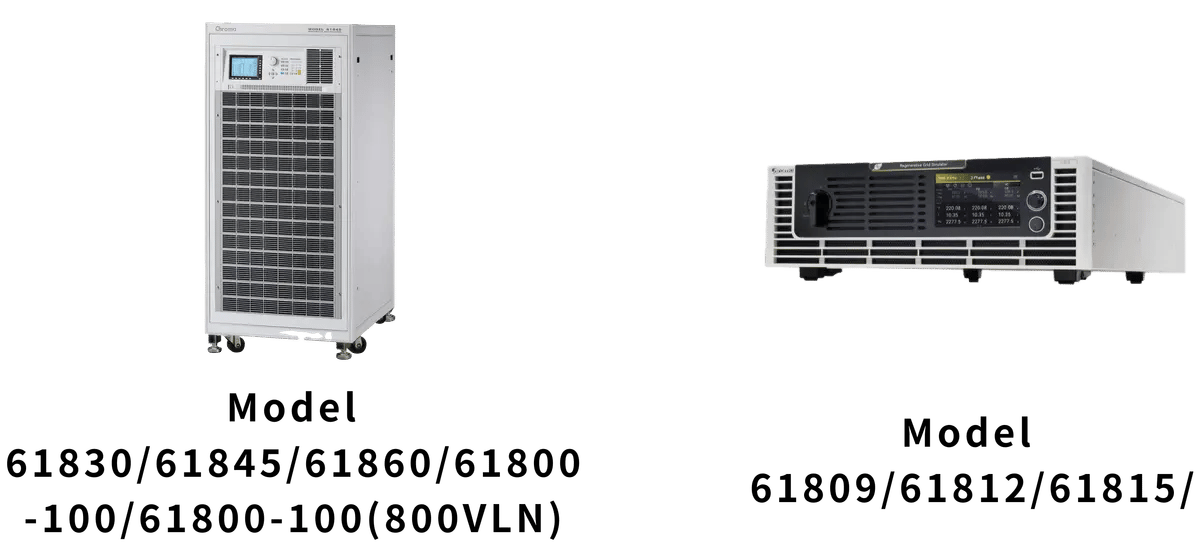

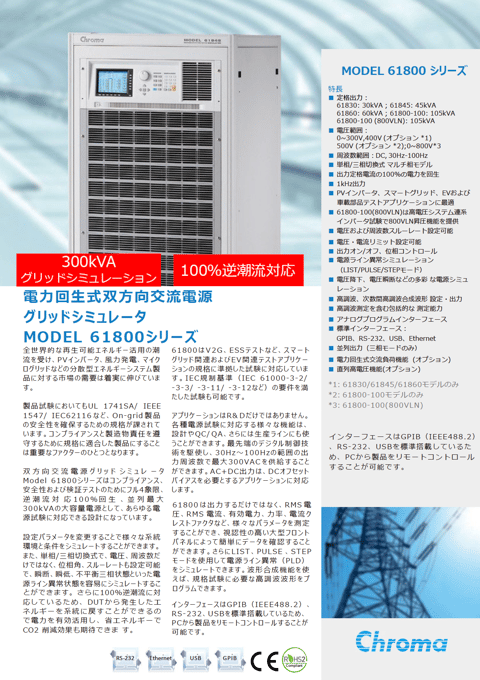

電力回生式双方向交流電源（グリットシュミレータ）

Chromaの新しい61800シリーズは、4象限を利用した双方向回生型交流電源です。
製品開発から品質保証、生産まで、幅広いニーズに対応します。61800シリーズはフル4象限の回生式を採用しており、家電製品や産業用電子機器など、一般的な電気製品の試験に最適なプログラマブルAC電源です。

電力回生式プログラマブル双方向直流電源

Chromaの62000Dシリーズは、電力回生式プログラマブル双方向直流電源です。2象限動作によって、電源と電子負荷の役割を果たすことができます。バッテリーを模擬した動作が可能なため、グリーンエネルギーのESSや太陽光発電・ハイブリッドインバータ、パワーコンディショナ、バッテリーなどの充放電状態を測定できます

電力回生式充放電試験システム(大容量パック向)

17040 充放電試験システムは二次電池のモジュールとパックに対して高精度測定が可能なデザインになっています。さらに電力回生式であり、UUTからの放電を電力として無駄にすることはありません。
