機器の鼓動を把握する Heartbeat Technology

Heartbeat Technologyとは？

流量計、レベル計、分析計、温度計向けのHeartbeat Technologyは、ライフサイクル全体を通じて診断、検証、監視の機能を提供します。
最小限の労力で最高のパフォーマンスを実現し、オペレーターは測定ポイントを完全に制御できます。
Heartbeat Technologyは「プロセス最適化」「稼働率向上」「コスト削減」を実現します。

開発背景

生産性の向上と運用/メンテナンスコストの削減を両立させることは、長年の課題であります。また、法的要件を遵守しながら製品品質を確保し、安全なプラント操業を実現することも重要な目標です。

こうした課題や要求に対応するために、Heartbeat Technologyという技術が開発されました。

Heartbeat Technologyは、プロセス計測機器の状態監視や診断を可能にする革新的な機能です。
この技術を使用することで、プラントの機器やシステムの健全性をリアルタイムで監視し、トラブルや故障を事前に検知することができます。

機器の自己診断機能や自己校正機能を活用し、継続的な性能評価と監視を行い、生産プロセスの品質と安全性を確保すると同時に、メンテナンスの効率化や運用コストの削減も実現できます。

また、Heartbeat Technologyは法的要件への遵守もサポートします。
機器の測定性能や信頼性に関する詳細な情報を提供することで、規制や規格への準拠を容易にします。

弊社は、このようなあらゆる状況を支援するためにHeartbeat Technologyを開発しました。

これにより、高い生産性と安全性を両立させながら、運用コストの削減や法的要件への遵守を実現することができます。

Heartbeat Technologyの特徴

測定の信頼性・安全性の向上

優れた診断範囲と国際標準に準拠した機器の開発で、高い性能と信頼性を実現しました。

業務の効率化

タイムリーで明確かつ標準化された診断メッセージと、必要な処置を推奨事項を明示することで効率的な運用をサポートします。

コンプライアンスを確保しながら生産性を向上

プロセスを中断することなく、トレーサブルな機器検証を通じて、校正 / プルーフテストサイクルを最適化します。

Heartbeat Technologyの3つの機能

Heartbeat 診断

Heartbeat診断の目的は、信頼性の高い性能を提供するために、連続して広範な自己監視機能を備えた計測機器を活用することです。
この診断機能は、機器の不調やプロセスの問題が発生した際に、明確な診断メッセージを提供すると同時に、適切な対策も同時に通知され、問題を解決するための手順や修正案を提案します。

Heartbeat診断によって、計測機器は継続的に自己監視を行い、早期の問題検出と迅速な対応を実現。
これにより、高い信頼性の性能が確保され、生産プロセスの効率性と品質が維持されます。

信頼性と安全性

クラス最高の連続した診断範囲(最大97%)とIEC 61508に準拠したデバイス開発で、測定信頼性の向上、製品品質の保護、必要な安全レベルの長期維持が可能になります。

迅速

機器の不調やプロセス状態が機器の仕様を超えれば、即座に通知されます。

効率的

計画外のシャットダウンを回避することで、プラントの可用性を高め、安全な操業を維持します。

明瞭

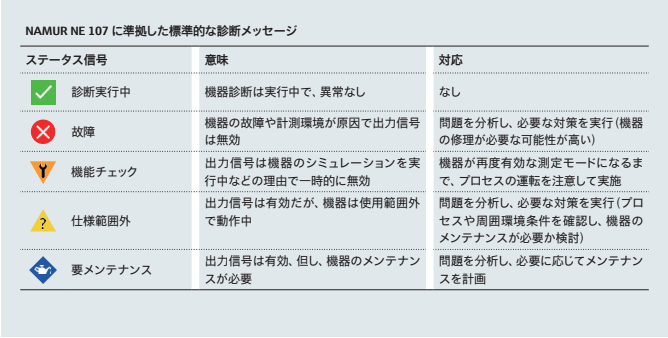

診断メッセージは、NAMUR NE107に準拠し、原因と対策を明確なテキストで提供する標準化されているので、適時、効率的かつ適切な保全を可能にします。

Heartbeat 検証

Heartbeat検証は、計測機器の機能を中断せずにいつでも評価し、コスト効率的に実施することができます。

この検証では、機器の各部品が基準値に適合しているかどうかだけでなく、腐食、摩耗、付着などの系統的な障害の存在も確認でき、さらには、トレーサビリティが確保されており、検証結果は関連する規格や基準に準拠して文書化されます。

この手法を利用することで、計測機器の正確さと信頼性を確保しながら、生産プロセスの中断を最小限に抑えることができます。

信頼性

ボタンを押すだけで、計測を中断することなく、その場で機器を検証できるため、機器の機能に対し高い信頼性を確保

明瞭

検証結果は、合否で表示

包括的

検証の詳細がすべて検証レポートで確認できるため、文書作成や監査の労力を軽減

コンプライアンス

検証コンセプトは、ISO9001に基づき第三者認証され、トレーサビリティを確保

簡単

最小限の労力で、機器を取り外すことなく、校正とプルーフテストサイクルの最適化を可能にし、系統的な欠陥が発生するリスクを低減

Heartbeat 監視

機器の測定性能は、通常、想定された使用範囲内で安定していますが、厳しいプロセス条件下では性能に影響を及ぼす事象が起こる可能性があります。
例えば、腐食や摩耗、泡の発生、汚れの付着などが挙げられます。これらの事象はセンサの物理的な応答に影響を与えます。

Heartbeat Technologyは、これらの影響を検出し、理解しやすい情報に変換し、プロセスや機器の最適化やメンテナンスの必要性を予測することができます。

この技術により、プロセス条件下での機器のパフォーマンスと信頼性を向上させ、安定した測定性能を長期間にわたって維持することが期待されます。

情報提供

センサの物理的応答は、簡単に理解できるプロセスと機器の知見に変換されます

特定

専用の機器パラメータを監視して、プロセスの異常を特定し、メンテナンスの必要性を予測することで、運用を最適化します

予測

潜在的に安全ではないプロセス条件や機器の誤動作を回避するために、適時対策を講じます

信頼性

必要な時に最適なメンテナンス活動を計画し、計画外のシャットダウンを回避することによって、プラントの可用性を向上させます

機器の鼓動を把握する Heartbeat Technology 事例

腐食によるセンサの減肉の検知	機器/プロセス/運転への影響 信頼性の低下と測定性能の低下 何もしなければ、センサの信頼性が損なわれる 他のプロセス部品に悪影響を及ぼす可能性(材料による) Heartbeat Technologyのメリット 腐食の早期発見による信頼性向上とプロセスの安全性向上 センサの劣化の程度を把握し、状況に応じたメンテナンスの計画の立案
センサ表面への付着物の検知	機器/プロセス/運転への影響 信頼性の低下と測定性能の低下 付着が多いと流量が制限される可能性がある 他のプロセス部品に悪影響を及ぼす可能性がある Heartbeat Technologyのメリット 付着の早期発見による信頼性とプロセス安全性の向上 付着物の発生を監視し、それに応じた洗浄などのメンテナンス計画の立案
消泡剤の添加量最適化	機器/プロセス/運転への影響 測定性能の低下 実効タンク容量が小さくなってしまう 泡のオーバーフローの可能性 Heartbeat Technologyのメリット 泡立ちの早期発見による信頼性・安全性の向上 消泡剤の適時・最適な投入が可能
プロセス流体中の不均一性の同定	不均一性の可能性は「液体中の混入気泡や固形分の混入」「気体中の液体分」の状況で発生します 不均一性は、不安定で望ましくないプロセス条件によって引き起こされる可能性もありますが、ある媒体の特定の混合が望まれる用途、例えばアイスクリームやクリームチーズに特定の量の空気を含ませる場合もあります。 機器/プロセス/運転への影響 デバイスの性能、プロセス効率、製品品質に影響を与える可能性があります。 Heartbeat Technologyのメリット プロセス条件の信頼性の高い識別 望ましい効率と製品品質を達成するためのプロセス最適化のサポート

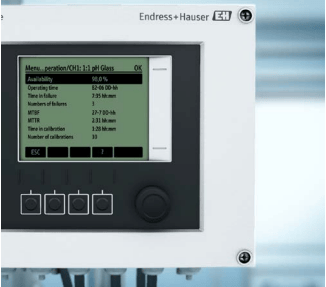

可用性：最もメンテナンスが必要な測定ポイントの特定	機器/プロセス/運転への影響 測定点の信頼性、プロセスの稼働率に影響を与える可能性 Heartbeat Technologyのメリット 信頼性の低い測定点を検出し、効率的にメンテナンスを行うことができます。これにより、労力とプロセスの可用性の最適なバランスを見つけることができます。 センサの動作は常に監視され、効率的なメンテナンス予測を立てることができます。
センサーの経年劣化と残存寿命の特定	機器/プロセス/運転への影響 機器の性能または残存時間に影響を与える可能性 Heartbeat Technologyのメリット センサの劣化や寿命の早期検知による信頼性、プロセスの可用性、安全性の向上 メンテナンス間隔の最適化が可能

よくある質問

設備の状態確認以外に何かできるのでしょうか？

プロセスの変化や機器故障の予兆を捉えることができます。 各機器の状態、診断情報にBluetoothやWiFi接続でスマホ、タブレットからアクセス可能です。 プロセスの変化や機器故障の予兆につながる内部信号を監視することで、計画外のプラント停止を防ぎ、修理・メンテナンス時間の削減に貢献します。 また、検証結果を文書化することも可能です。 その結果メンテナンスコストを削減し、プラントの稼働率を高め予防保全が可能になります。

どのような種類のセンサーがあるのでしょうか？

多種多様な様々なセンサーを取り揃えています レベル、圧力、流量、温度、水質分析、密度などの測定に対応する多種多様なセンサーをご用意しております。 1台から導入をいただくことも可能ですので、うまく運用できるか試していただくことができます。 そのため、IoT化は初めてという方にもスモールスタートで導入するお手伝いをしています。 どのようなセンサーがあるかも含め、まずはお問い合わせください。

セキュリティー面は問題ないのでしょうか？

"国際規格を満たし、独立した認証団体から認定 "を受けてい アプリとデバイス間の安全なデータ転送で、ITセキュリティの最大化を実現しています。 弊社はたくさんの便利な機能を提供していますが、セキュリティ管理が疎かになれば、サイバー攻撃の入り口となる可能性もあります。 そのため弊社のデジタル技術は国際規格を満たし、独立した認証団体から認定を受けています。

操作は難しくないのでしょうか？

お手元のスマホから "直感的" に操作可能です 普段お使いのタブレットやスマートフォンにて設備の状態をご確認いただくことが可能です。 またアプリからセンサの設定を簡単に行いデジタルアシスタントによる 直感的な操作ができますので、デジタル機器に自信がない方でもご活用いただけます。
