KnKの部品自動挿入機

KnKの部品自動挿入機が選ばれる理由

高精度0.01mmの自動挿入

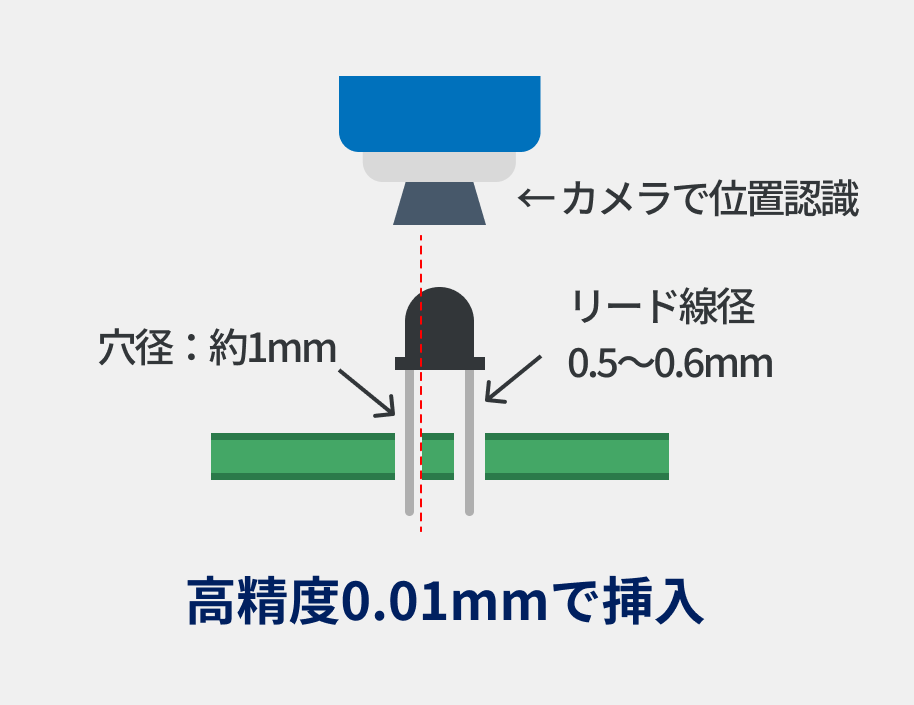

プリント基板の穴径は一般的に1mm程度で、リード線径0.5〜0.6mmの部品を挿入するには片側で約0.2mmの精度が求められます。KnKの部品自動挿入機は、カメラで挿入穴のセンター位置を認識し、0.01mmの精度で部品を挿入します。この精密な位置検出により、厳しい公差を求められるDIP工程にも安定して対応します。

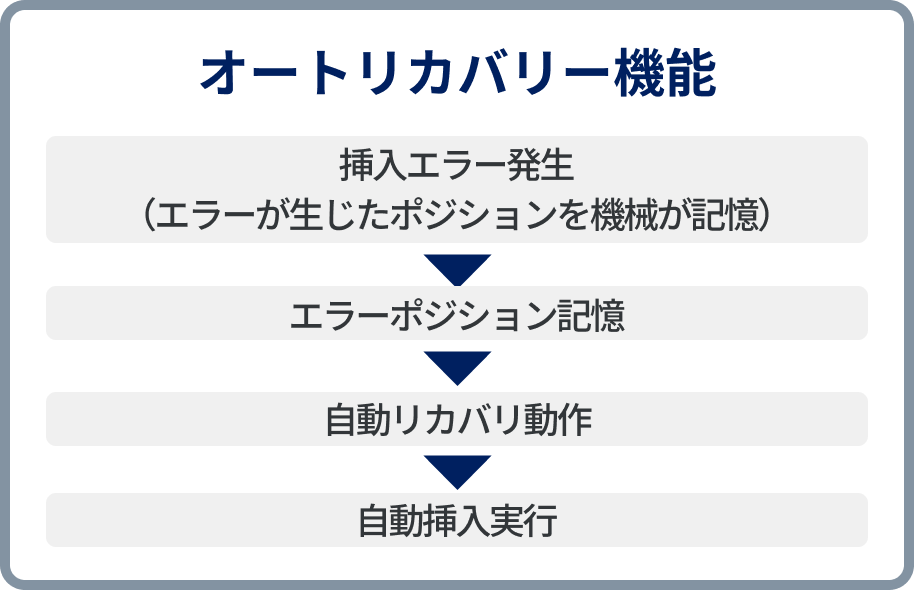

挿入エラーが発生した場合は、エラーが生じたポジションを機械が記憶し、自動でリカバリー動作（再挿入）を実行するオートリカバリー機能を搭載しています。

省スペース・省電力設計

本体寸法はコンパクトに設計されており、設置スペースを効率的に活用できます。KCN-10はL1570×W1570×H1600mm、KC-AWはL1800xW1800xH1600㎜（本体）と、生産ラインへの組み込みに配慮したサイズです。

消費電力についても省電力化を実現し、ランニングコストの削減に貢献します。ラジアル部品挿入機とアキシャル部品挿入機をセットで導入する場合も、2台合計で省スペースな生産ラインを構築できます。

MES規格準拠で上位システムと連携

KCN-10・KC-AWはともに、MES規格（Manufacturing Execution System）に準拠しています。MES規格は、生産管理システムなど上位システムとの通信を統一するために業界で整備された標準規格です。この規格に対応しているため、既存の生産ラインや他社装置との混在環境においても、上位システムとのスムーズな連携が可能です。

新規ラインへの組み込みはもちろん、既存ラインの設備更新においても、上位システムとの接続をスムーズに進めることができます。

ACサーボモータ駆動で部品へのストレスを抑制

アキシャル部品挿入機 KC-AWは、ヘッド・XY・キャリア軸のすべての駆動部にACサーボモータを採用しています。部品の形状・高さ・径に応じてパラメータを個別に設定できるため、挿入時に部品へかかる衝撃を最小限に抑えることができます。

一定の力で挿入すると部品の形状差によりストレスが生じ、経年変化で部品破損や半田剥がれなどの品質トラブルを招く場合があります。KC-AWのACサーボモータ駆動はこうしたリスクを抑え、長期にわたって安定した品質を維持します。

国内フルサポート体制

KnKは国内メーカーとして、据え付けからトラブルシューティング、保守部品供給までフルサポートを提供します。取扱説明書やマニュアルは分かりやすく整備され、操作パネルも直感的に扱える設計です。国内のエンジニアが迅速に対応できる体制を整えています。

消耗部品を除く2年間の製品保証（メーカーとの契約に基づく）を提供しており、導入後も安心して装置をご利用いただける環境を整えています。

製品ラインアップ

ラジアル部品挿入機 KCN-10

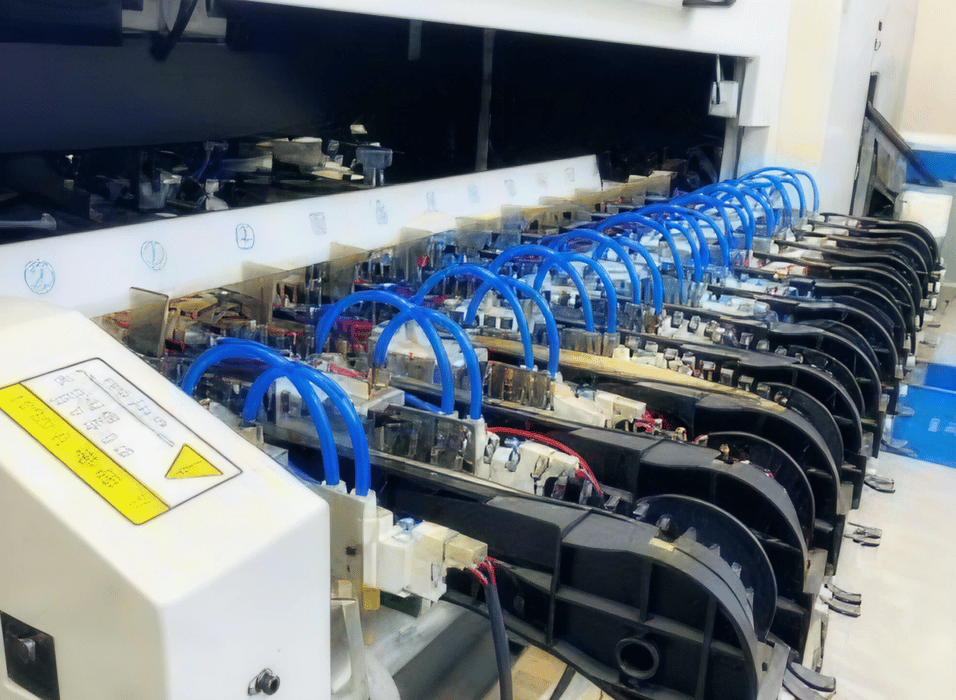

ラジアル部品挿入機 KCN-10は、コンデンサ・LED・トランジスタ・タクトスイッチなどのラジアルテーピング部品を対象とした挿入機です。シーケンス方式の部品供給部を採用しており、挿入順にしたがって最大10種類の部品を自動で供給・挿入します。

対象電子部品	ラジアルテーピング部品 テーピング送りピッチ12.7/15.0㎜ 部品高さ：Max23㎜ 部品直径：Max13㎜ リード線径0.4〜0.6㎜(OP 0.8㎜)
部品搭載数	10種類（シーケンス方式）
挿入ピッチ	P=2.5 3.5 5.0 7.5 10.0㎜から選択 オートリカバリー機能付き
電源	単相200〜220V 50/60Hz 0.6kw
設備寸法	L1570×W1570×H1600mm

アキシャル部品挿入機 KC-AW

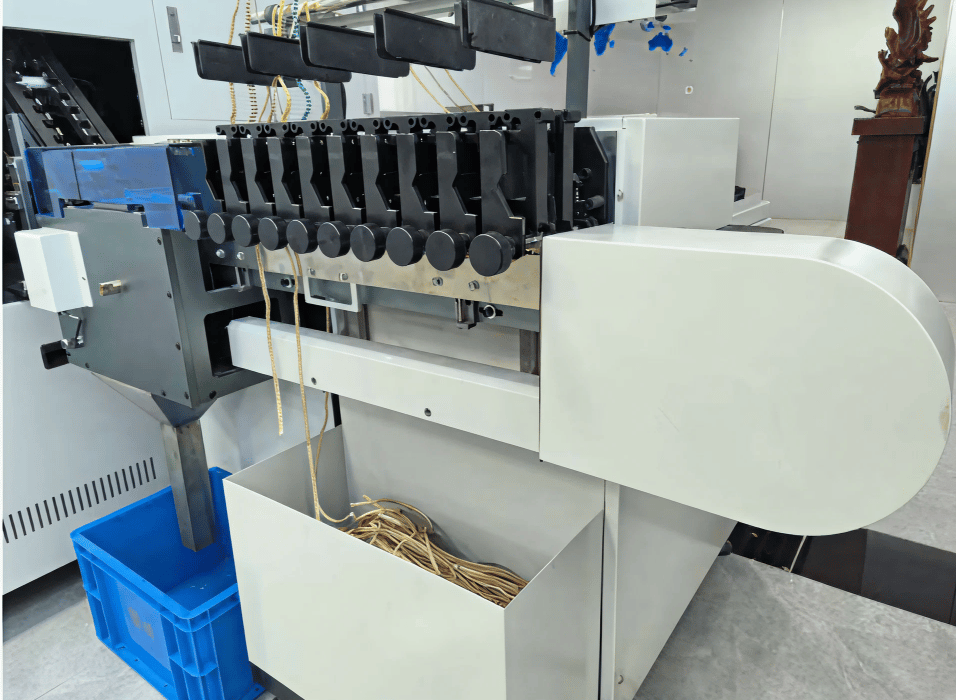

アキシャル部品挿入機 KC-AWは、抵抗などのアキシャルテーピング部品を対象とした挿入機です。シーケンス方式で最大20種類の部品に対応し、ジャンパー線リールのセットによりジャンパー線の挿入も可能です。

対象電子部品	アキシャルテーピング部品 ボディ長：3〜16㎜ ボディ径：0.6〜4.0㎜ リード線径：0.4〜0.8㎜
部品搭載数	20種類（シーケンス方式）
挿入ピッチ	5〜24mm可変可能 オートリカバリー機能付
電源	単相200〜220V 50/60Hz 1.6kw
設備寸法	L1800xW1800xH1600㎜（本体） L1800xW3400xH1600㎜（供給部含む）

用途例

コンセント・照明・電源機器の基板製造

コンセント関連機器・照明機器・電源部品など、アナログ回路を用いた機器の基板製造には、チップ部品への移行が進む現在においても、リード付き部品を用いたDIP工程が継続して使われています。KnKの部品自動挿入機は、こうした製品の基板製造工程に適しており、既存のDIP工程ラインを持つ電子機器メーカーの設備更新・新規導入に対応します。

EMSメーカーの生産ライン

基板実装を専業とするEMSメーカー（Electronics Manufacturing Service）では、複数の挿入機を並べた量産ラインへの導入が想定されます。旧型の挿入機を複数台稼働しているEMSメーカーが、イニシャルコストを大幅に抑えながら全ラインを新品機に更新する選択肢として、KnKの部品自動挿入機は有力な候補となります。

小型〜大型のラジアルテーピング部品を扱う複数ラインにも対応可能で、ラインの規模や構成に応じた導入計画をご相談いただけます。

搬送装置との組み合わせ

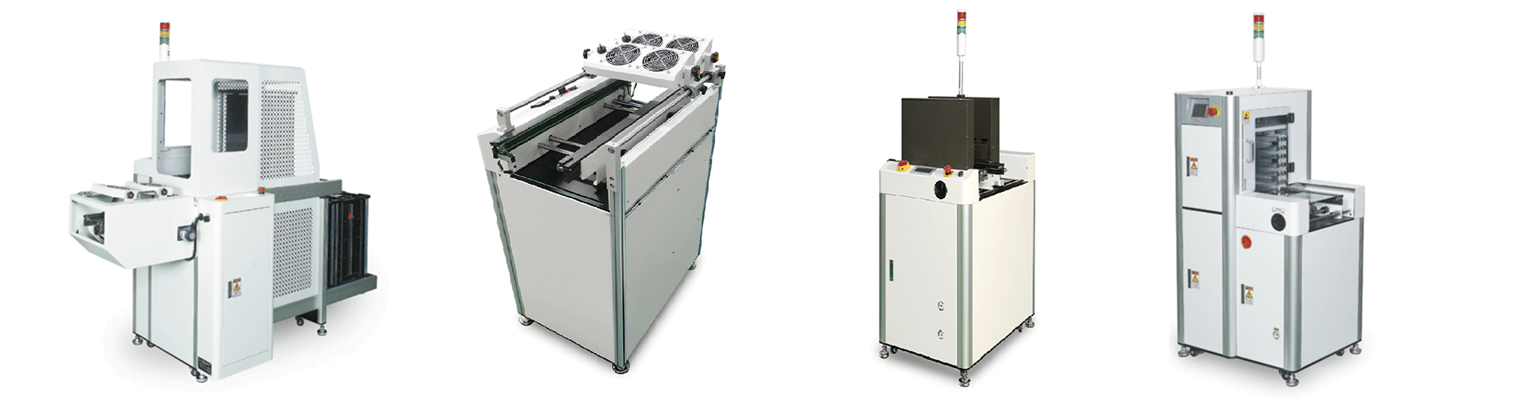

KnKが取り扱うSMT搬送装置（基板コンベア・ローダー・アンローダー）と組み合わせることで、挿入機と搬送装置を一体化した生産ラインを構築できます。省スペースな装置同士をまとめて導入することで、ライン全体のフットプリントを効率的に抑えることができます。

挿入機と搬送装置の調達・サポート窓口をKnKに一本化できるため、設備管理の手間も軽減します。

導入の流れ

お問い合わせから機種のご提案、デモ機での確認、導入・アフターサポートまで一貫対応
