UV拡散板：UFD
紫外域で使用可能な拡散板。独自の表面処理により拡散角度を高精度に制御
UV拡散板：UFDは、紫外線（UV）光源の照射ムラを解消するための特殊な拡散板です。合成石英の表面に形成された構造体により、平行光を入射する際に5°、15°、25°（FWHM）で配光し、決められた範囲に効率良く照明光を広げます。 ベース素材が合成石英であるため、優れた耐UV性・耐熱性（900℃程度）を持つと同時に、紫外域はもちろん、可視光から近赤外域（使用可能波長範囲190nm～2,000nm）まで、幅広い波長でご使用いただけます。
株式会社オプティカルソリューションズ
UV拡散板：UFDの特長
紫外域で使用できる拡散板
UV拡散板：UFD（UV Fused Silica Diffusers）は、UV光源の照射ムラを解消します。200nm以上のUV域で使用可能です。
決められた範囲に効率良く光を拡散

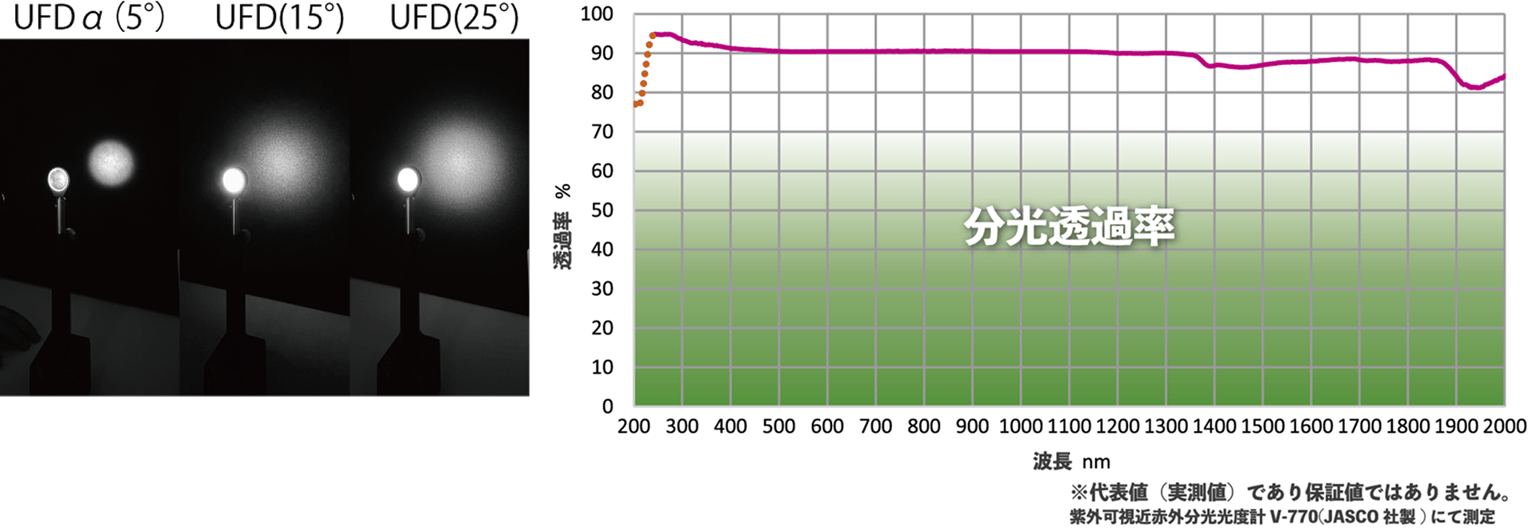

合成石英の表面に形成された構造体により、平行光を入射する際に5°、15°、25°（FWHM）で配光するので、決められた範囲に効率良く照明光を広げます。一般的なすりガラスの拡散版と比較して、拡散角度を高精度に制御できるため、光学性能の管理が容易です。
石英ベースで耐UV性・耐熱性が良好
合成石英をベースにしているため、紫外線領域において、長時間の照射に対して劣化しにくい優れた耐UV性を持っています。
素材の特性として耐熱温度は900℃程度と高く 、使用可能波長範囲も190nm～2,000nmと広範囲です。紫外線領域に限らず、可視光や近赤外域、あるいは高温環境下での拡散板としても使用可能です。
用途例
- 殺菌・滅菌（水・空気・表面）
- 医療・メディカル分野
- 硬化・露光装置
- 分析・測定機器
- ライフサイエンス・バイオ関連
- 産業機器・工業製品
- セキュリティ関連
製品仕様（標準品）
拡散角度15°品
| 型番 | UFD15AM20-D25 |
|---|---|
| 素材 | 合成石英 |
| 外形 | φ25 |
| 厚み | 2mm |
| 拡散角度 （@632.8nm） |
15°±15%（FWHM） |
拡散角度25°品
| 型番 | UFD25II20-D25 |
|---|---|
| 素材 | 合成石英 |
| 外形 | φ25 |
| 厚み | 2mm |
| 拡散角度 （@632.8nm） |
25°±15%（FWHM） |
新商品UFDa(拡散角度5°品)
| 型番 | UFD5AX20-D25 |
|---|---|
| 素材 | 合成石英 |
| 外形 | φ25 |
| 厚み | 2mm |
| 拡散角度 （@632.8nm） |
5°±1.5°（FWHM） |
