セイリン株式会社の直線加工・針加工

セイリンの針加工が選ばれる理由

医療機器品質の一貫生産体制

セイリン株式会社は、鍼灸針の国内一貫生産で培った品質管理体制を、工業用途の針加工にも展開しています。直線加工・先端加工・コーティング・インサート成形の4つの工程を、静岡県静岡市清水区の自社工場で一貫して対応します。

複数の加工工程を一社にまとめて依頼できるため、お客様側のサプライヤー管理や工程間の品質調整にかかる工数を削減できます。医療機器の製造で求められる厳格な品質基準をベースとした管理体制のもと、工業用途においても安定した品質を提供します。

0.10mm以下からの極細線に対応

直線加工では太さ0.08mm〜0.50mm、先端加工では半径公差±2μmの精度で、極細金属ワイヤーの量産に対応しています。鍼灸針の製造で長年にわたり蓄積してきた技術により、安定した品質での量産を実現しています。

表面に傷をつけない直線加工技術や品質検査体制など、医療機器製造で求められる厳しい品質基準を工業用途にもそのまま適用しています。

多様な素材に対応

メインのステンレスに加え、チタン、タングステン、貴金属類など幅広い素材に対応しています。セイリンでは特定の素材に限定せず、お客様の用途に合わせた材質を選択できます。

お客様からの材料支給にも対応しているため、指定の素材で加工を依頼することも可能です。

長尺でも高い直線度を維持

長さ5mmから最長2,000mmまでの直線加工に対応しています。一般的に、極細のワイヤーを長くするほどたわみが生じやすく、直線度の維持が難しくなります。セイリンでは、長尺であっても直線度を維持できる加工技術を保有しており、さらなる品質向上にも取り組んでいます。

精密機器用部材向けの用途では、長尺のまま材料として納入し、お客様側で任意の長さにカットしていただくことも可能です。

加工技術

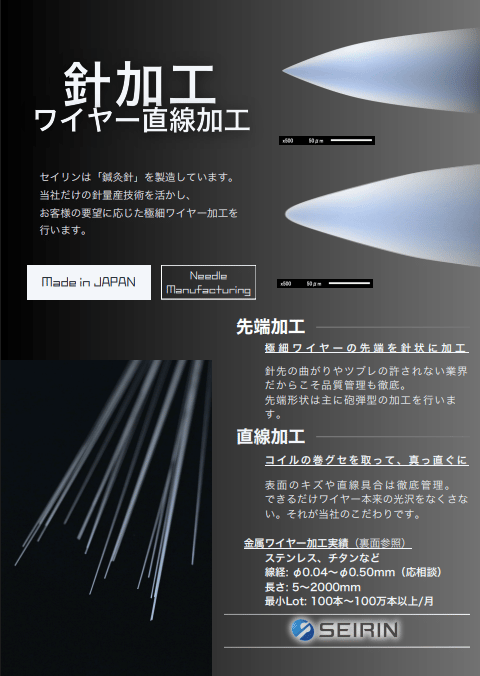

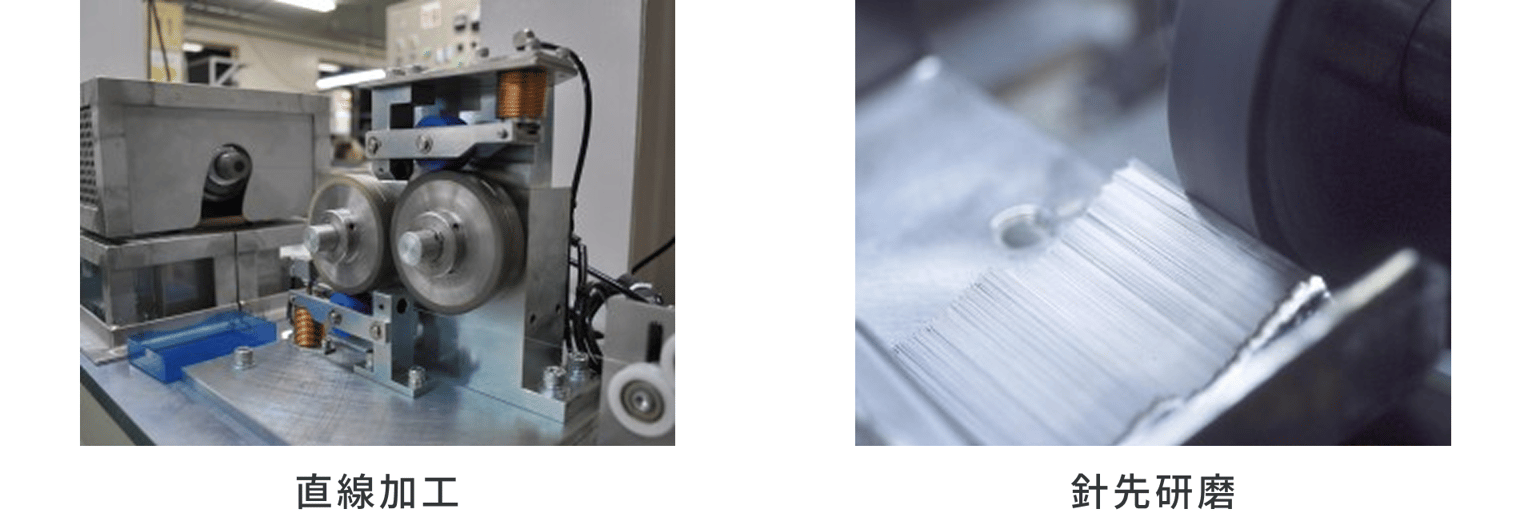

直線加工

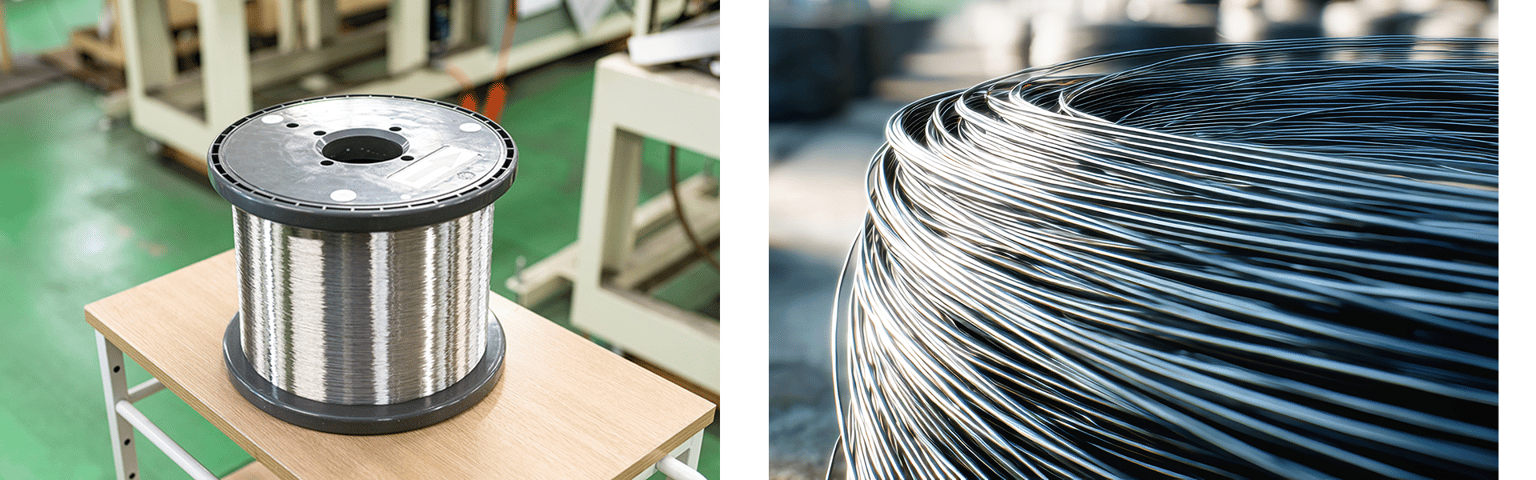

コイル状に巻かれた金属ワイヤーの巻き癖を除去し、まっすぐに加工する技術です。伸線（ワイヤーを引き伸ばして細くする加工）とは異なり、線径を変えずに巻き癖のみを除去します。ワイヤー表面に傷をつけない独自の直線加工技術により、医療機器や精密機器に求められる表面品質を実現します。

太さ	0.08mm〜0.50mm　※0.08mm以下も試作より対応可
長さ	5mm〜2,000mm
数量	100本〜月産1,000,000本以上

先端加工

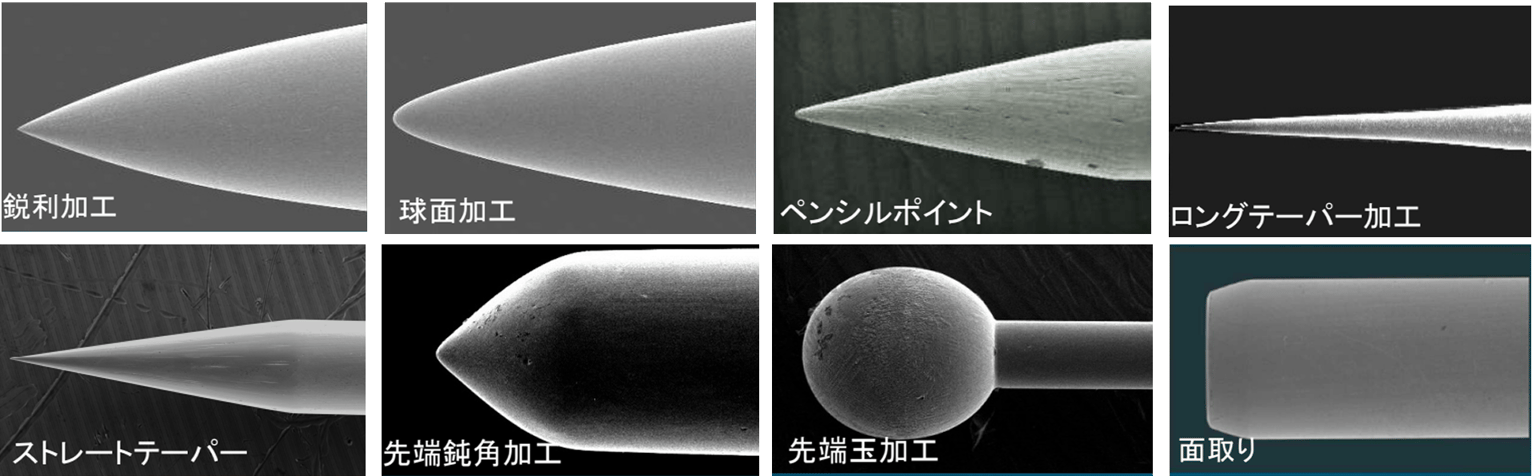

極細金属ワイヤーの先端を、用途に応じた形状に加工する技術です。球面（R形状）、鋭利（シャープポイント）、ペンシルポイント、ロングテーパーなど、多様な先端形状に対応しています。半径公差±2μmの精度を保持しながら量産が可能で、品質検査を実施しています。

材質はステンレスを中心に、タングステン、チタンなど多様な素材に対応しています。お客様からの材料支給にも対応可能です。

先端形状	球面、鋭利、ペンシルポイント、ロングテーパー 他
精度	半径公差±2μm
対応材質	ステンレス、タングステン、チタン 他

コーティング

ニードルやワイヤーに、絶縁性・耐薬品性・耐摩耗性などの機能を付与するコーティング技術です。コーティング剤は主にポリエステル系シリコンを使用しており、医療機器で広く採用されている材料です。PTFE、エポキシにも対応しています。

全面コーティングだけでなく、指定箇所のみのコーティングにも対応可能です。グラデーション状に施されるコーティングにより、針とコーティングの間に生じるギャップを最小化しています。

線径	0.10mm〜0.70mm
長さ	5mm〜
数量	10本〜
膜厚	5μm〜
コーティング剤	ポリエステル系シリコン、PTFE、エポキシ
カラー	グリーン / ブラック

インサート成形

針やピンに樹脂の持ち手（取っ手）を成形する技術です。針やピンをセットし、樹脂を必要な部分に成形して取り付けます。鍼灸針の持ち手の製造で培ったノウハウを活かし、工業用部品で一部を樹脂化したいといったニーズにも対応しています。

用途例

精密機器用部材

精密機器用部材として、針やワイヤーなどの高精度な金属素材を提供しています。電子部品の検査や接触用途など、微細かつ高い信頼性が求められる分野に向けて、長尺でも直線度を維持できる加工技術と安定した量産体制を確立しています。
お客様の用途に応じて任意の長さに加工いただけるよう、長尺での納入にも対応しています。

美容針

美容・医療分野向けに、美容針などに使用される高品質な針素材を提供しています。肌への負担軽減や安全性が求められる用途に対し、先端加工技術と安定した品質管理により、繊細な品質要求にも対応可能です。
用途や仕様に応じて最適な形状・寸法での製造に対応し、安定した供給体制を構築しています。

絶縁コーティング針

針にPTFE等のコーティングを施し、絶縁性を持たせた製品を提供しています。半導体のプローブ関係や医療機器分野から引き合いをいただいています。針の製造からコーティングまで一貫して対応できるため、工程間の品質管理が容易になります。

研究用観察針

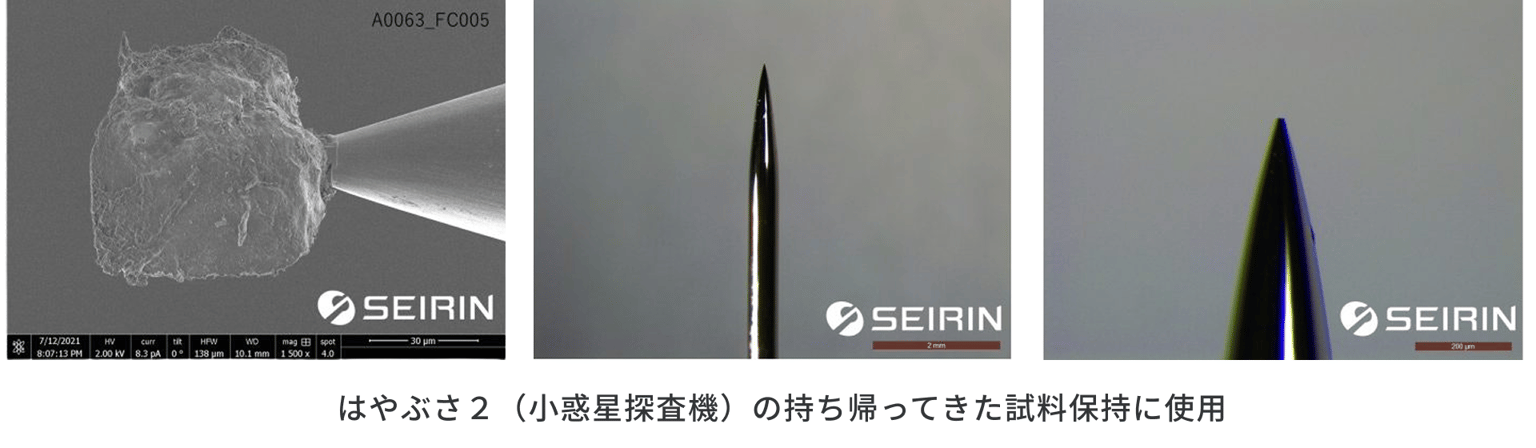

セイリンが製造したチタン針は、小惑星リュウグウから持ち帰られた試料の顕微鏡観察にも使用されています。大学や研究機関からも引き合いをいただいており、研究用途における極細針の供給にも対応しています。
