特長

減衰なしで測定可能なビームプロファイラ

FM+の主な仕様：
Z軸：120mm
波長：400nm～1,600nm 及び 9～12μm
入力パワー：30～25,000W
ビーム径： 100～3,000μm
最大パワー密度：
NIRレーザ：10MW/㎠ 　　　　　
CO2レーザ：30MW/㎠ 　　　
VIS(515～550nm)：5MW/㎠ 　　　　　
ダイオード(400～1000nm)：1MW/㎠

グリーンレーザ及びブルーレーザも測定可能

FM+でマルチkWのグリーンレーザ及びブルーレーザも測定可能になりました。
初めて遠赤外からブルーレーザのスペクトル帯域まで効率よく測定し、レーザベースの機械プロセス、レーザシステム、生産タスクをモニタリングすることが可能です。

マルチkWのグリーンレーザやブルーレーザのスペクトル帯域は例えばe-モビリティのバッテリー又は電気モータなど銅製のレーザ加工に特に適しています。
銅の吸収率は1µm付近の波長よりグリーンレーザやブルーレーザで使用される波長が高くなります。
これにより同じ生産性でもパワーを低く設定したり、同じパワーでも生産性を上げることができます。

FocusMonitor FM+をグリーンレーザ及びブルーレーザのスペクトル帯域で集光ビームの標準機器として使用することも可能です。
特にe-モビリティ及びバッテリー製造に適しています。

測定原理

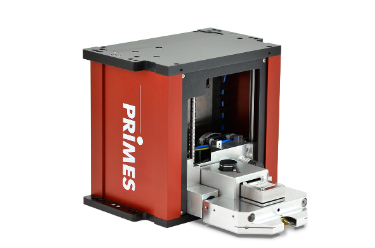

FM+は特殊な回転チップでレーザビームをスキャンするビーム診断機器です。
回転チップの小さな穴（20um程度）からレーザビームの一部を取込みます。
２枚の反射ミラーで波長及び入力パワーにより選択した検出器にレーザ光の一部を誘導します。
これにより最適な回転チップと検出器を選択するだけで異なるレーザビームやシステムを一台で測定することができます。
回転チップの高速回転により高出力パワーでも容易に分析ができます。　

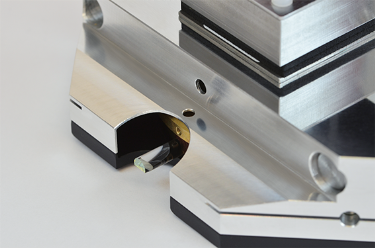

FM+で正確にレーザを測定するには適した回転チップ及び検出器を選択する必要があります。
両機とも数分でユーザが交換することができます。
様々な拡がり角や波長のレーザに適応する回転チップと検出器を用意しています。
検出器にはEEPROMが搭載されているので、LDSと通信が可能です。
検出器の分解能及び測定ウィンドーサイズの調整はソフトが行います。

ダイナミックレンジの広いADコンバータを使用することにより非常に高いS/N比になりました。
高強度レーザでも低強度レーザでも同精度で測定します。
これはISO11146に準拠する4レイリー長以上で集光点近傍を自動コースティック測定するための必須条件の内の一つです。

新LDSによる高機能

新LDSを使用することで以前より性能が格段に上がりました。
パワー密度分布、ビーム位置、ビームサイズを完全自動、半自動、手動で測定できます。
高分解能及び選択自由な対象領域の測定を記録することができます。
ダイナミックレンジが広いのでS/N比が低い場合でもビーム径の測定が可能です。
ビームウエスト径、拡がり角、レイリー長、ビーム品質M2のような他のパラメータもLDSにより計算できます。

特殊なLDSプラグインによりマルチスポットの強度分布測定が可能になります。
マルチスポットレーザシステムの重要性の高まりを考慮すれば、これは新LDSの高い適用性と適応性の例の一つと言えます。

測定plane数は自由に設定できますが、11-21 planeの測定をお勧めしています。
全測定シリーズ及び計算結果を保存及びその後の測定に使用することができ、再度以前設定した基本データと比較することができます。

新商品：FM+HPD

最新のFocusMonitor FM+シリーズとしてPRIMES社は高密度パワー用FocusMonitor FM+ HPDを開発しました。
FocusMonitor FM+ HPDは継続的な開発と新しい回転機構FS³（溶融石英センサーシステム）の特殊デザインにより最大パワー密度50 MW/㎠、ビーム径100μm～1,200μmのレーザを測定し評価することができます。
革新的なデザイン及びFocusMonitor FM+ HPDの新機能により波長は515～545nm 及び 1,000～1.100nmのレーザを測定します。

以前は測定困難であったパワー範囲（例えば切断で使用するような）のレーザビームのコースティック分析がFM+HPDでは可能となりました。

用途例

汎用性に優れたパワフル機能搭載	プリメス社の最新レーザビームプロファイラFocusMonitor FM+はこれからのレーザ測定における課題に対応すべく改良、開発されました。 レーザビームの絶対的な品質に関して広範囲にわたって考慮され設計されています。 レーザ溶接、切断、表面処理などのアプリケーションに使用される加工用レーザは、これらすべてを実現するため、できる限り完璧な計測機能が求められています。 プリメス社の最新機種FocusMonitor FM+は、あらゆるレーザに対応し、その独自の技術により汎用性に優れ、卓越した機能を搭載しただけでなく、簡単に交換可能な測定チップと検出器を装備しています。
