特長

AM専用測定システム　すべてのレーザ測定を1台で

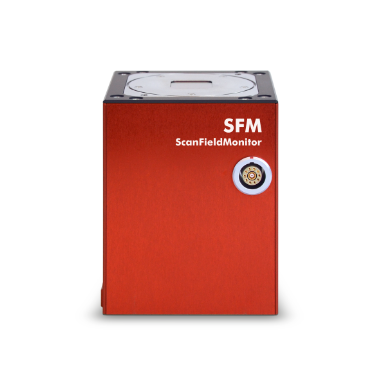

スキャンフィールドモニタの最大の優位点は、複数の測定を1台のデバイスで実現可能なオールインワン測定システムということです。
AM装置の試運転と保守を行うエンジニアやプロセスと品質を管理するユーザなど、すべての作業者の作業時間と費用を節約できる優れた測定システムです。
ワイヤレス通信対応のコンパクトな測定ユニットなので、現場で実際のプロセス条件下で作業領域の任意の位置の特性評価ができます。

測定原理

特許取得済の特殊なガラスプレート上をレーザビームでスキャンし散乱光をフォトディテクタが検出し、検出されたデータを使用して高速にレーザビームの特性評価を行います。
測定面でのビームサイズ、ビーム経路、ビーム位置、ビームの長さを再構築して、スキャン速度を測定します。
特別な測定スキームを使用すると、ピンクッション歪み、重なり合うスキャンフィールドの結合、レーザのオン/オフの遅延など、複雑な関係を評価できます。

スキャンフィールドモニタの優位点

・様々な位置でのスキャンスピードやビーム診断など、従来不可能だったビーム診断が可能
・複数のキャリブレーションタスク用の各アプリケーションを1台のデバイスに統合することで、コスト削減、効率化、作業時間の短縮化を実現
・レーザ焼結を行う実際の動作条件（レーザパワーと不活性ガス雰囲気）で測定可能
・1台で包括的なスキャナ分析が可能
・実用性に優れた小型測定器

主な仕様

波長：1,000～1,100nm
入力パワー：10～1,500W
ビーム径：50～500μm
最大パワー密度：100MW/㎠

用途例

レーザビームを特殊ガラス（特許取得済）上でスキャンすることにより各種データを取得	測定面でのビームサイズ、ビーム経路、ビーム位置、ビームの長さを再構築して、スキャン速度を測定します。 特別な測定スキームを使用すると、ピンクッション歪み、重なり合うスキャンフィールドの結合、レーザのオン/オフの遅延など、複雑な関係を評価できます。 レーザをスキャンユニットと同期させるために使用できます。 スキャンフィールドモニタをZ軸方向に移動させることで、コースティック測定が可能となり、平面の均一性を測定できます。 小型のスキャンフィールドモニタは造形エリアのどこにも配置可能な画期的な測定システムです。
