エンベッデッドビジョンカメラシステム

さまざまなニーズに対応するエンベッデッドビジョンカメラシステム

創業25年のスマートカメラの老舗Vision Components GmbHです。
スマートカメラ一筋で開発、製造を続けて参りました。　
コンパクトなカメラの筐体で撮像から画像処理まで完結することによりビジョンシステムの小型化・省エネ化を促進します。
レーザーとスマートカメラを一つの筐体に統合して3D計測が可能なレーザープロファイラーVC nano 3D-Z、ステレオカメラを重機に搭載して後方の作業員の検出を行うEmitrace安全運転支援システム、半導体ウエハや医療器具のIDリーダー、駐車場のゲートコントロールを行う防塵・防水仕様のVC Pro Z など様々な分野のビジョンシステムとして活躍しています。
2021年にはイメージセンサー、CPU、メモリ、及びリアルタイムOSをわずか22 mm x 23.5 mmの基板上に統合したおそらく現時点では世界最小のエンベッデッドビジョンモジュールを発表しました。

Vision Components 製品事例紹介

スマートカメラによるコンパクトな画像処理システムの構築

Vision Components社は、25年の実績を持つドイツのスマートカメラメーカーです。当社の画像処理機能を持つコンパクトなカメラシステムは、世界中の数多くの産業用および非産業用のエンベデッド・ビジョン・アプリケーションで実証されています。最初の産業用スマートカメラの開発から、エッジコンピューティングや人工知能などの現在の技術まで、私たちはエンベデッド・ビジョンの開発を推進しています。

資料ダウンロード

特長

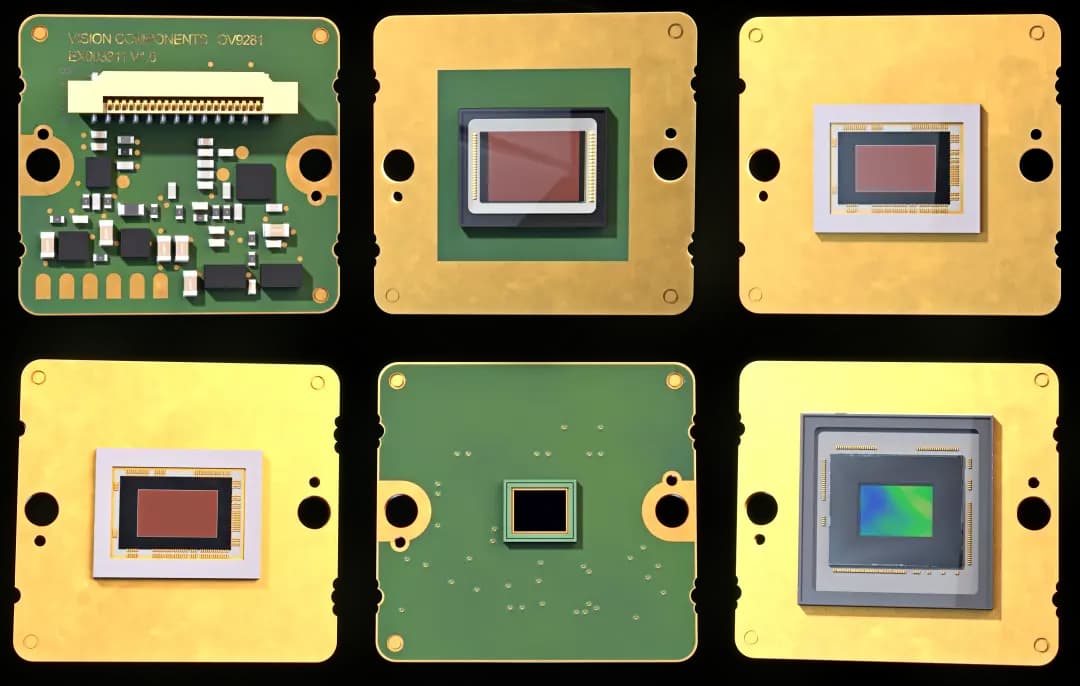

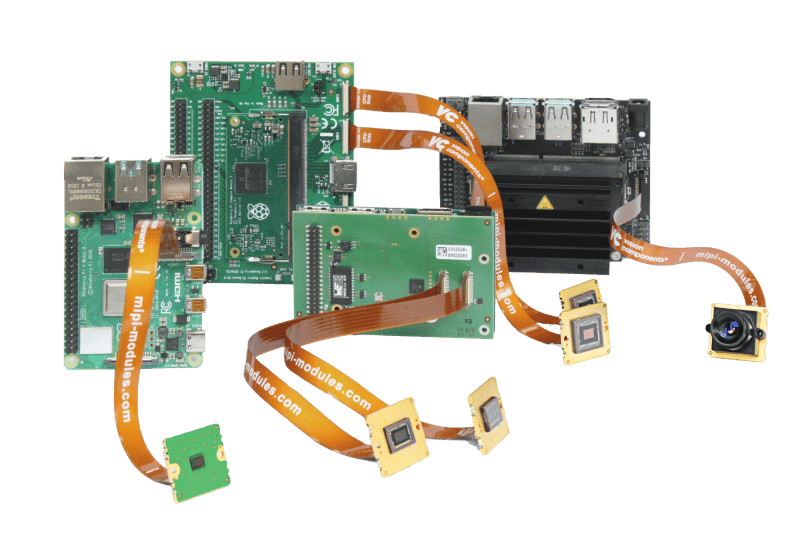

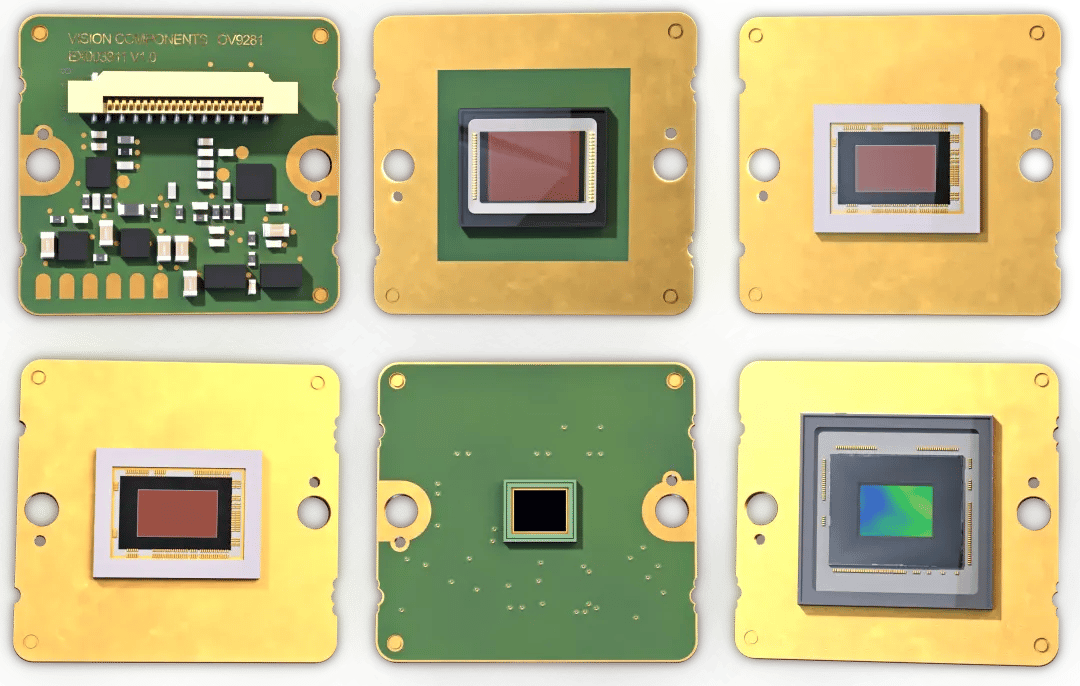

MIPI CSI-2準拠カメラモジュール

最大20 MPに対応した30種以上のセンサを揃えています。グローバル・シャッタ、ローリング・シャッタ、グローバル・リセット・シャッタがラインアップされ、特にグローバル・リセット・シャッタは、ほぼ同等の機能性をもつグルーバル・シャッタに対して価格面で大きなメリットがあります。このVC MIPIセンサーボードは、わずか幅23.5 mmというコンパクトなサイズながら、FPC（フレキシブルプリント基板）ケーブル用の22ピンMIPI CSI-2ポートを装備しています。
カメラモジュールはNVIDIA Jetson、DragonBoard、Raspberry Piボード、およびNXP i.MX8Mプロセッサを搭載した複数のボードなど、20種類以上のCPUボードと互換性があります。

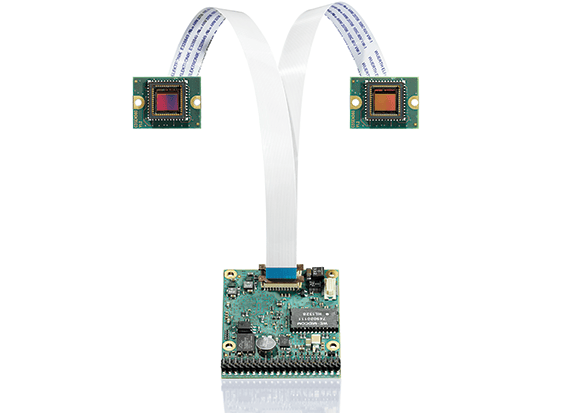

ボード型スマートカメラVCSBC nano Zシリーズ

デュアルコアプロセッサーARM® Cortex® -A9 866MHz　及びFPGA組込み、VC Linux OSにより、高速リアルタイムでの画像処理ソリューションを提供します。センサーはVGA～3.2Mまでラインアップ。センサーとCPUボード一体型と分離型から選択が可能。分離型にはセンサー2個を取り付けられ、ステレオビジョンとして利用が可能です。カラー可。

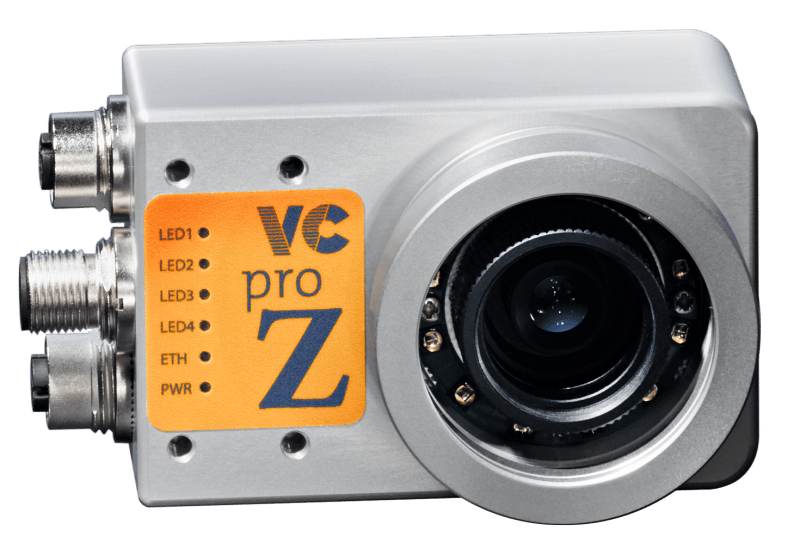

IP67防塵/防水対応スマートカメラVC Pro Zシリーズ

一体型ボードカメラVCSBC nano ZをIP67防塵／防水対応のハウジングに搭載しました。センサー及びコンポーネンツはボード型と同様のラインアップ。画像処理結果は1Gbitイーサネットで出力されます。ハウジングには照明の取り付けが可能です。

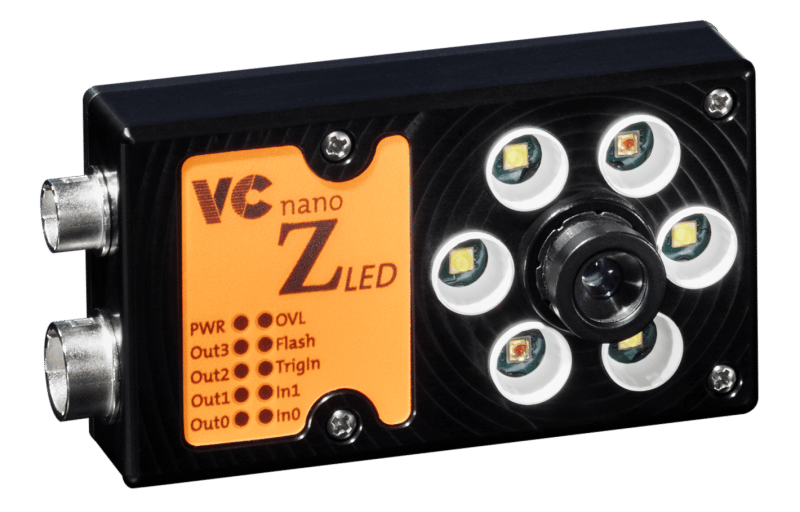

汎用型スマートカメラVC nano Zシリーズ

センサー及びコンポーネンツはボード型と同じラインアップ。使いやすい汎用型モデルです。

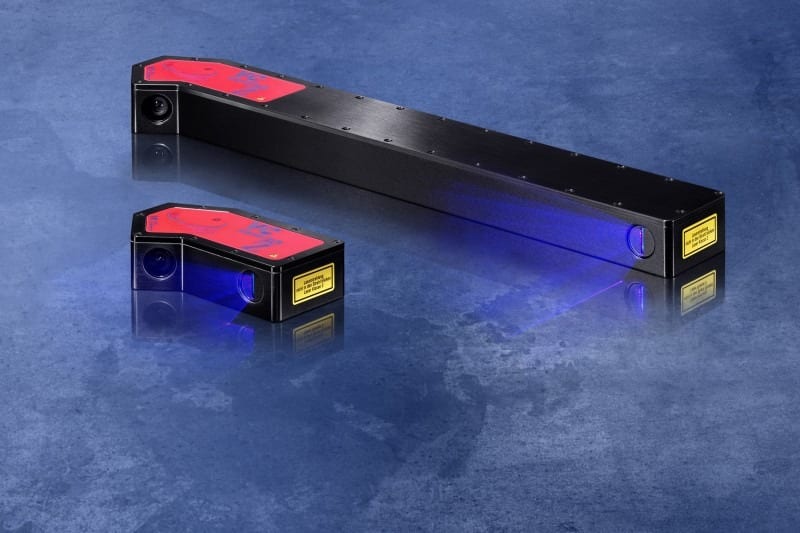

スマート3Dレーザープロファイラー

スマートカメラとレーザーを合体。3角測距の原理で高さを計測し、点群データを出力します。　点群データの計算はスマートカメラに搭載のARMプロセッサーのFPGAで行われ、リアルタイムで結果を出力します。　レーザーは外光の影響を受けにくい波長450nmの青色レーザーを搭載しています。ワークディスタンスの異なる4種類のハウジングをラインアップしており、用途に応じて選択が可能です。

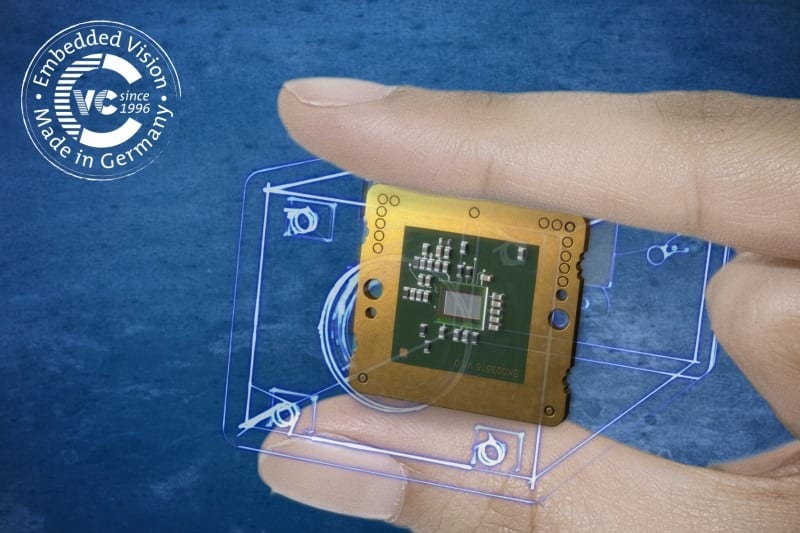

超小型エンベデッドビジョンモジュール

1メガピクセルのグローバルシャッター付きCMOSセンサーと、画像処理に必要なすべてのコンポーネントを、わずか22mm×23.5mmのサイズの基板に搭載しています。FPGAモジュール、リアルタイムOS搭載のハイエンドFPUプロセッサー、メモリーを内蔵し、インターフェースボードとの接続が容易なFPCコネクターも装備しています。

動画

用途例

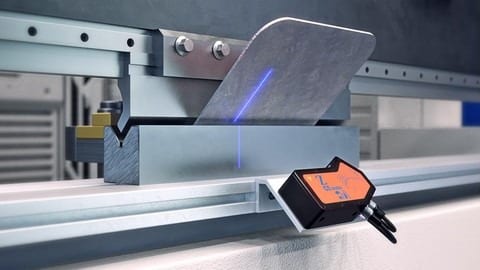

板金角度測定用 3Dレーザープロファイラー	金属加工におけるダイプレスおよびその他の成形プロセスでの3D角度測定により、プロセスの直接再調整が可能になり、不良部品の生産が減少します。これによりベンディングプロセスの生産性と効率が向上します。 Vision Componentsは、プレスブレーキや同様のアプリケーションのメーカーに、角度精度をチェックし、測定結果を直接リアルタイムでマシンコントローラーに転送するインテリジェントシステムを提供します。外部コンピューティングユニットを必要としません。これにより、コストが節約され、複雑さが軽減されます。

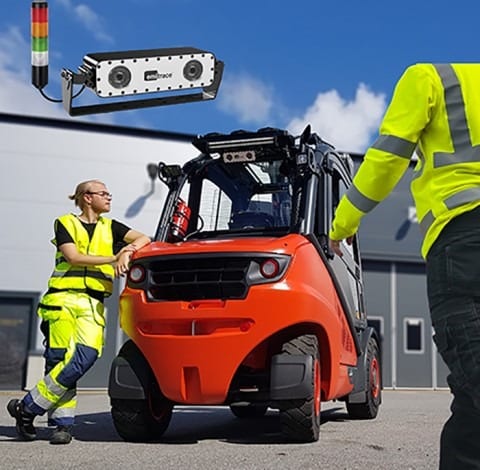

安全運転支援システム Emitrace	車輛と人との衝突回避のための新しい完全組み込みビジョンシステムです。現場での事故防止に貢献しています。車輛の死角を継続的に監視し、衝突の危険性があることが認識されると直ちに運転手にパトライトまたは警告音でアラームを発します。 emitrace® は、特許取得済みの RefleX™ ビジョンテクノロジーを使用して、標準的な高視認性作業服の反射マーカーを検出することにより、死角にいる作業者を検知します。emitrace® の原理は、変化する照明条件にも対応し、昼間と夜間、屋内と屋外どちらの環境でも正確に検知します。
金属上の 2Dコード読み取り用スマートカメラ	スマートカメラを内蔵した専用の読み取りシステムにより医療器具や半導体ウエーハ用の2Dコード読み取りシステムを提供します。特化した照明システム内蔵により、金属に刻印、パターンニングされた2Dコードを正確に読み取ります。

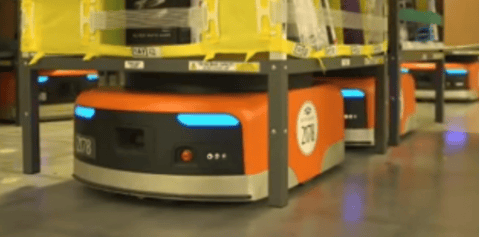

倉庫自走ロボット用スマートカメラ	倉庫内の自走ロボットにボード型スマートカメラVCSBC nano Zを搭載し、床面の2Dコードを読み取り自動的に目的の場所に自走する補助を行います。

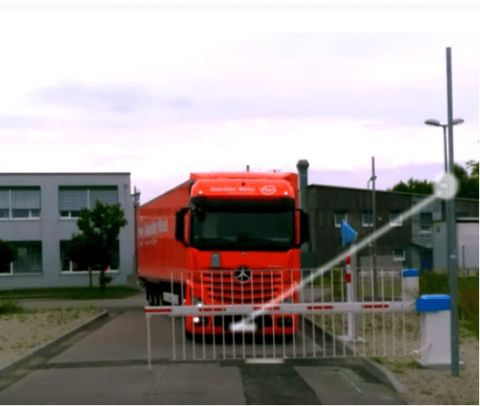

駐車場ゲートコントロール用スマートカメラ	車のナンバープレートを読み取り、登録有無を判定し、ゲートの開閉を行います。判定のための処理はカメラ内に組み込まれたCPUで行うため、画像処理のためのPCが不要となり、コンパクトなシステムの構築が可能となります。

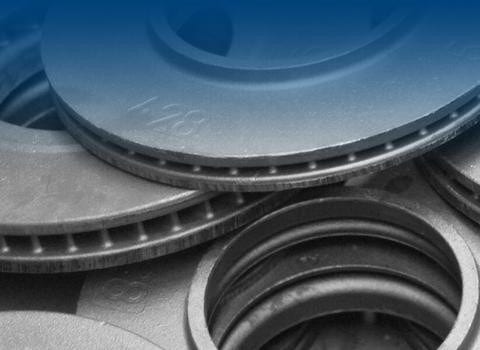

ピック＆プレイス作業	自動車業界のピック＆プレース作業では、繊細な部品を優しく取り除くことが重要です。Wente/Thiedig GmbHが開発した画像処理システムは、取り外すブレーキディスクブランクスの位置と向きを認識し、優しく取り外すことができます。 3D評価は、Vision Components社のインテリジェントボードカメラシステムによって行われます。
全自動欠陥検出: 複層ガラスの例	複層ガラスの製造では、傷、コーティングの欠陥、気泡、介在物、汚れなどを、製造工程のできるだけ早い段階で検出することが重要です。ベルリンに本社を置くOB-Vision社は、絶縁ガラスの製造ラインに組み込むことができる、完全自動の欠陥検出用テストシステムを開発しました。これは、Vision Components社製の複数のボードカメラを搭載したエンベデッド・ビジョン・システムを使用しています。
食品の切り分け: 魚の切り身の例	魚の切り身は、真空パックする前にまったく同じ大きさの部分にカットしなければなりません。 IBN Ingenieurbüro Bernd Neumann GmbHは、サーモンの切り身の体積と重量を記録し、それに基づいて切断装置の最適な切断角度を決定するための組み込みビジョンシステムを開発しました。このタスクには、Vision Components社のVC40xxタイプのインテリジェントカメラが使用されました。

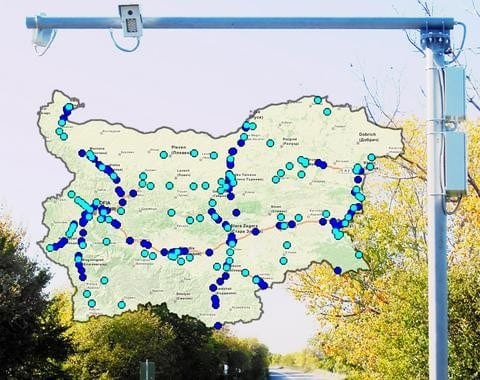

交通監視システム	ブルガリアのatto-Systems社は、ANPR ソフトウェアライブラリCARRIDAが重要な役割を果たす、ブルガリアのナンバープレート用のナンバープレート認識（LPR）ソリューションを開発しました。CARRIDAは、Vision Components社の子会社であるCARRIDA Technologies社が開発したソフトウェアです。
