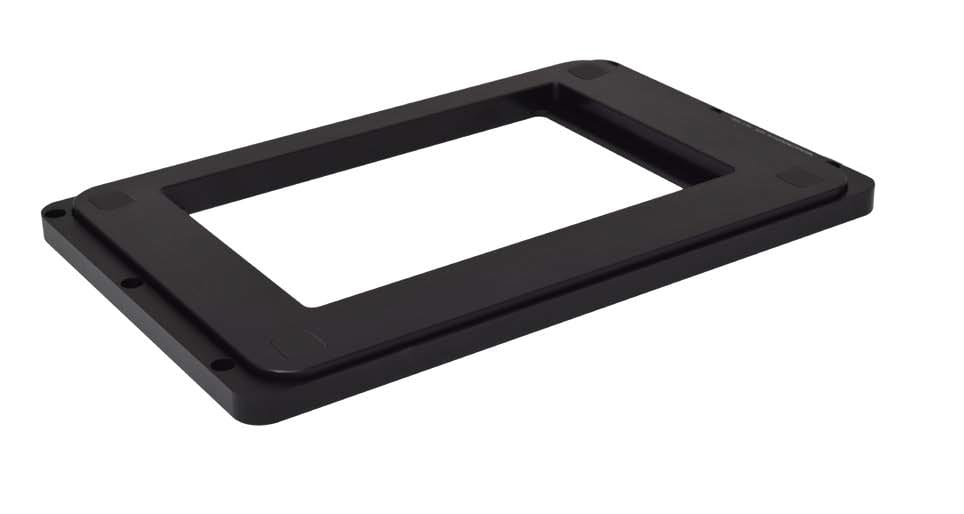

ピエゾZステージ　SP400

特長

精密且つ高速駆動で、生産性の高い光学観察・光学測定のお役に立つピエゾZステージです。

SP400は、分解能0.7ナノ、繰り返し精度4ナノ、移動から目標値+/-5%到達までの収束時間はわずか7ミリ秒など、高精度と高速駆動を両立したピエゾZステージです。
生産性の高い高速での観察が可能になります。

プライアーの倒立顕微鏡用ステージH117シリーズに直接取り付けの他、主要顕微鏡メーカー様の倒立顕微鏡用ステージに取り付けるアダプタをご用意しております。
光学顕微鏡観察、光学測定など、様々な分光ソリューションに最適なステージです。
対物レンズを上下させるOP400のご用意もございます。OP400は、正立・倒立いずれの顕微鏡でもお使いいただけます。

強力な同梱コントローラ　QGNPC-D-6110

QGNPC-D-6110コントローラは、加減速の緻密な制御、一定速度での制御、静電容量センサーからのフィードバックと20マイクロ秒毎のアップデートなど、強力なアルゴリズムでピエゾ製品の精密且つ高速動作を司るコントローラです。

ツインノッチフィルターを搭載、極低ノイズでピエゾを制御、ヒステリシスやオーバーシュートなどのピエゾの癖を制御下に置き、ピコレベルの分解能で、精密・高速動作を実現します。

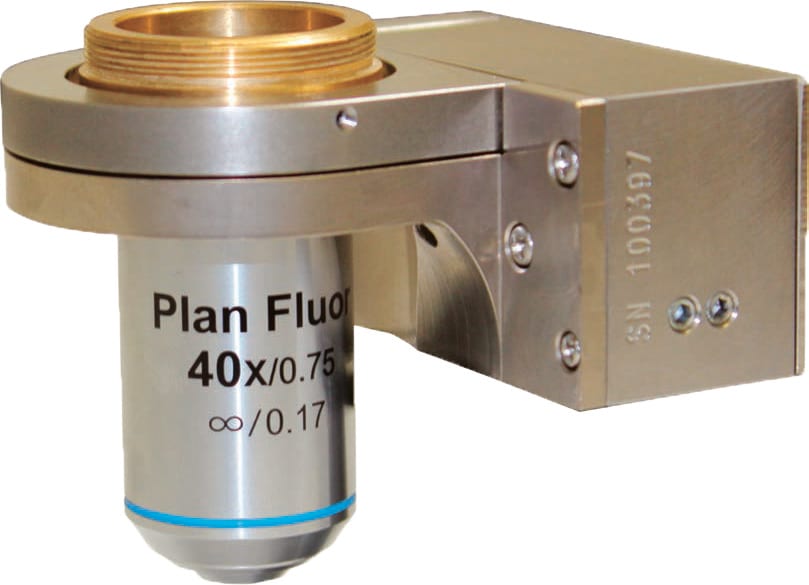

対物上下動ピエゾ　OP400

対物レンズを動かすユーザー様にはOP400のご用意がございます。
OP400はSP400を上回る1.6ナノの繰り返し精度と、1,000gの高耐荷重を持ちます。
OP400は、正立・倒立いずれの顕微鏡でもお使いいただけます。
ご利用になる顕微鏡に応じた、取り付け用アダプタ（別売り）が必要となります。

用途例

ピエゾZステージ　SP400	SP400で1ミクロンステップで50回の撮像を0.89秒で完了しました。 これは従来品の約半分の時間であり、顕微鏡搭載のモーター駆動では10秒以上かかる観察です。 高精度で400ミクロンの長動作を持つ競合製品が無く、50ミクロンでの動作比較となりました。 実際の撮像時間は各機器の設定やカメラのフレームレートなどによって異なります。
対物上下動ピエゾ　OP400	OP400で1ミクロンステップで400回（400ミクロン動作範囲全体）の撮像を4秒で完了しました。 実際の撮像時間は各機器の設定やカメラのフレームレートなどによって異なります。

クイーンズゲイト製品 (ピエゾ) 総合カタログ

クイーンズゲイトブランドの取り扱い製品 (ピエゾ製品) をご紹介しております。
下記URLよりご確認いただけます。

クイーンズゲイト製品 (ピエゾ) 総合カタログデータシート
