次世代を見据えた新型流量計 - Proline 300/500
こうした理由から、Endress+Hauser は未来の技術要件に応じて最適化された業界固有の流量測定ソリューションを提供し続けてきました。
新世代の Proline 流量計は統一された機器コンセプトに基づいています。これは、時間とコストの削減、およびプラントのライフサイクル全体にわたって最高の安全性がもたらされることを意味します。
目次
次世代を見据えた新型流量計「Proline 300/500」とは？
Proline 300/500は、プロセス業界のあらゆるアプリケーションにおいてユニバーサルな流量測定を実現。
量の測定やプロセスモニタリングから取引移送まで、広範な用途に対応します。
さらに、Prolineはプラントオペレータに重要な診断情報とプロセスデータを提供し、最適なプロセス監視や停止時間の短縮、より効率的なプロセス制御などの利点をもたらし、また、統合性と柔軟性も備えており、既存のシステムとの統合やカスタマイズに対応しています。
Proline 300/500は、プロセス業界における信頼性と効率性の向上に貢献します。
Proline 300/500の特徴
多方面に及ぶ安全性 – 高い信頼性を発揮
Proline 300/500流量計は、安全性に関する課題への対処に適しています。
適切な設置と測定により、プラントの不具合や物的損害を予防し、人員や環境の危険を回避できます。新世代のProline 300/500は、長年の安全関連アプリケーションの経験とパートナーシップに基づいて開発され、最高レベルの安全規格に準拠しています。安全性と信頼性に優れたこの機器は、プラントの安全性向上に貢献します。
高品質 – スムーズなプロセスを実現
Proline 300/500は、プロセス設備や現場の測定機器に対する期待の高まりに応えるために開発されました。この流量計は、最高レベルのプロセスや製品品質に加え、メンテナンスの軽減や総所有コストの低減などの要求に応えます。
Heartbeat Technologyの高度な診断、監視、検証コンセプトにより、世界中のどこにでも包括的なレベルでのプロセス監視が可能となります。これにより、エラーの減少や低コスト化など、さまざまなメリットが得られ、持続可能な競争力が向上します。
ただし、測定機器の品質は測定データの信頼性に大きく依存します。そのため、当社のすべての校正装置は国の認定機関による認定を取得しており、24時間体制で信頼性の高い測定結果が保証されます。これにより、正確なデータに基づいてプロセスを管理し、品質を確保することができます。
Heartbeat Technology による高信頼性の機器 / プロセス 監視
Proline 300/500は、NAMUR NE107に準拠した継続的な自己診断機能を備えています。この機能により、空の配管（部分充填）、付着物、摩耗、腐食、多相流体など、プロセスの乱れを早期に検知することができます。これにより、異常な状態や問題が発生する前に警告を受けることができます。
自己診断機能は、測定デバイス自体が自己監視を行い、正常な動作を確認することによって機能します。例えば、配管が空であるかどうか、センサーに付着物がないか、センサーの摩耗や腐食が進んでいないかなどを検知します。これにより、測定デバイスの信頼性を高め、プロセスの安定性を維持することができます。
Proline 300/500の継続的な自己診断機能は、異常な状態の早期検知によるプラントの安全性向上や効率化に貢献します。
データの保存によりサービス作業が容易（HistoROM）
Proline 300/500では、データの自動保存機能により最高レベルのプラント安全性を保証します。サービス作業後でもデータの自動復旧が可能です。これにより、重要な測定データや設定情報が失われることなく、安全かつ信頼性の高い運用が維持されます。
さらに、Proline 300/500はファームウェアの自動復旧機能を備えており、完全なシステム統合の互換性を実現します。ファームウェアの自動復旧により、システムが意図しない障害や互換性の問題に対応でき、安定した運用環境を確保します。
データの自動保存とファームウェアの自動復旧により、Proline 300/500はプラントの安全性を最高レベルで保証します。システムの統合性やデータの信頼性を確保することで、効率的なプロセス管理と安全な運用環境を提供します。
いつでも利用可能 – プロセスおよび機器情報
大規模な工業プラントでは、数千台のフィールド機器から蓄積される測定値やプロセス情報が活用されていないことが課題です。
Proline 300/500は、さまざまなフィールドバスインターフェースを使用して全データにアクセスし、最適な測定操作を実現します。特に安全や保税アプリケーションでは、必要な測定点の信頼性が重要です。
Proline 300/500は高度な検証機能を提供し、操作中に自己チェックを行うことができます。また、設定やサービス中に機器や診断データに直接アクセスするための多数の操作オプションも用意されています。
これにより、効率的なプラント運用とメンテナンスが可能です。
Proline 変換器 機能

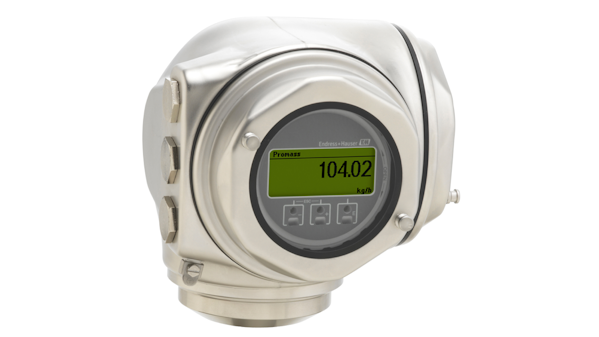

サニタリハウジング（IP69）
- サニタリおよび滅菌アプリケーション向け
- 高圧洗浄に最適
- 優れた耐食性（SUS 316L 相当）
- ハウジング表面に隙間や接合部なし
- 密閉シールコンセプト
- ガラスレス設計のディスプレイ

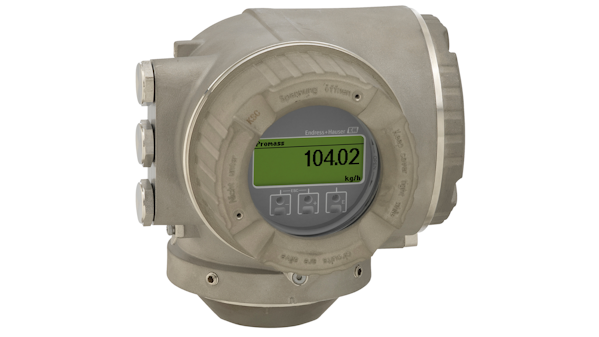

ステンレスダイカストハウジング
- 環境要件の厳しいアプリケーション向け
- オフショア領域に最適
- 過酷な環境にも対応する CF3M（SUS316L 相当）製の耐食性に優れた堅牢なハウジング
- IP66/67（Type 4X 容器）
9つの特徴的な機能

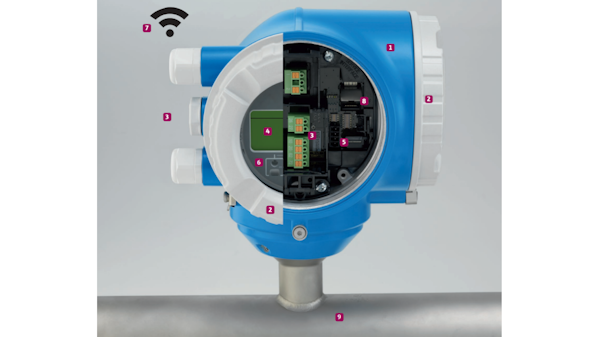

1 変換器ハウジング – 工業用に最適化
堅牢なハウジングを持ち、一体型（Proline 300）と分離型（Proline 500）の2つのタイプがあります。
一体型にはディスプレイの有無のオプションがあり、分離型はセンサとディスプレイを最大300メートル離して設置できます。両方のタイプは高い品質と正確な測定を提供し、様々な産業環境で使用されます。
2 デュアルコンパートメントシステム – 確実に分離
機器前面から簡単にアクセスできる端子室があり、あらゆるインターフェイスに容易に接続できます。
また、分離型の電子部コンパートメントは粉塵に完全に保護され、モジュール式の設計により電子部品の交換やアップグレードが容易です。これにより、操作性と保護性が向上し、使いやすさと信頼性が確保されます。
3 入出力 – シームレスなシステム統合
HART、PROFIBUS PA/DP、FOUNDATION フィールドバス、Modbus RS485、EtherNet/IP、PROFINETなど、さまざまな通信プロトコルをサポートしており、既存のプラントに容易に統合できます。
さらに、任意に設定可能なI/Oモジュールを備えており、多数の入出力をサポートしています。
これにより、柔軟性と拡張性が向上し、さまざまなアプリケーションに対応することが可能です。
4 NAMUR NE107 に準拠するした表示 – 正確なエラー 識別
明確なエラー分類（NAMUR NE107準拠）によりエラーを適切に処理し、プラントの運転停止を防止します。
また、ログブックには「イベントカウンタ」が付いており、プラントおよび機器のステータス履歴を簡単に検索できます。
これにより、効果的なトラブルシューティングとメンテナンス計画が可能となります。安定性と効率の向上に貢献します。
5 HistoROM – 確実に記憶
3つのデータ記憶ユニットによる自動保存によりデータの安全性を確保します。HistoROM機器メモリは元のファームウェアの自動復旧を可能にし、システム統合の互換性を保持します。
また、機器交換後も設定の転送が容易で、生産停止時間を最小限に抑えます。
データのバックアップ、システムの安定性、設定の迅速な復元が実現され、最高レベルの安全性と効率を提供します。
6 HMI 操作コンセプト – 直観的かつ確実
プレーンテキスト指示付きのガイド式パラメータ設定を提供します。
これにより、直感的でわかりやすい操作が可能です。
さらに、17か国語以上の操作言語に対応しており、世界中で使用することができます。
これにより、言語の制約なく操作が行えます。
また、標準化されたメニュー構造により、あらゆる流量測定技術に対応しています。
7 WLAN 接続 – 無線サービスインターフェイス
測定値、診断データ、プロセス情報、および機器パラメータ設定へのフルアクセスが可能です。
これにより、リアルタイムの情報や設定変更を容易に行うことができます。
8 Web サーバー – 現場での設定が容易
EthernetケーブルまたはWLANを介して迅速に操作可能で、機器やプロセス情報に包括的にアクセスできます。
設定の高速なアップロード/ダウンロードも可能で、内蔵のOPC-UAサーバーによりIIoT接続やSCADAアプリケーションへの簡単な接続が実現されます。
9 Proline センサー堅牢性と実績
工業用に最適化されたセンサは、長期間の操作でも高い測定精度を誇ります。
1977年以降、300万台以上のPromassおよびPromagセンサが設置されており、その使用実績があります。これらのセンサは、プロセスや環境の影響を受けずに正確な測定を行います。
温度、振動、粉塵、湿度といった要素にも影響されません。さらに、トレーサブルであり、各国で認定された校正装置を使用して測定品質を保証しています。
工業用に最適化されたセンサ
コリオリ（気体、液体）
Promass F
多様なアプリケーションに使用可能
- 変動するプロセス条件下での液体および気体の高精度測定
- 呼び口径 8 ～ 250 mm（3/8 ～ 10")
Promass E
低いランニング費用
- 幅広い標準アプリケーションに対応する液体および気体の高精度測定
- 呼び口径 8 ～ 80 mm（3/8 ～ 3"）
Promass X
4 本チューブ（最大 4100 t/h）
- オンショア/オフショアアプリケーション （石油・ガス産業）における高流量に 対応し、卓越した性能を発揮
- 呼び口径 300 ～ 400 mm（12 ～ 16"）

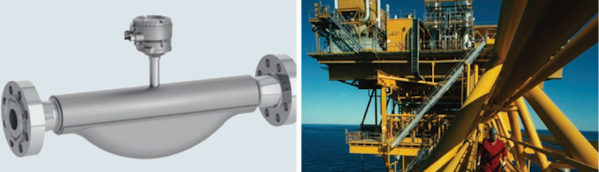

Promass O
高圧用
- オンショア / オフショア領域（石油・ガ ス産業）においてプロセス圧力が極め て高い場合の高精度測定
- 呼び口径 80 ～ 150 mm（3 ～ 6"）

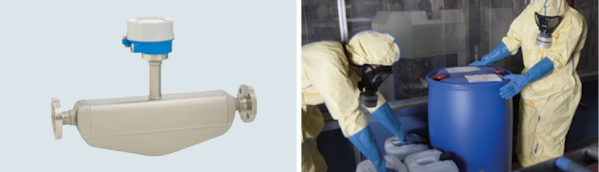

Promass H
腐食性流体用
- 腐食性の高い液体および気体の高精度 測定用シングルチューブ
- 呼び口径 8 ～ 50 mm（3/8 ～ 2"）

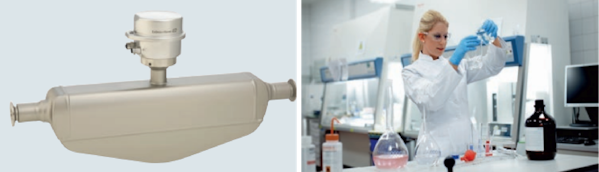

Promass P
ライフサイエンス産業用
- バイオテクノロジ分野の滅菌プロセス用
- 呼び口径 8 ～ 50 mm（3/8 ～ 2"）
Promass S
排水性に優れたシングルチューブシステム
- 最適な洗浄性が要求されるサニタリアプリケーション用
- 呼び口径 8 ～ 50 mm（3/8 ～ 2"）

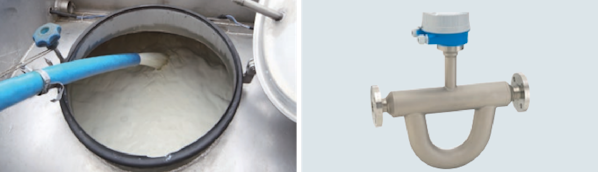

Promass Q
要求の厳しいサニタリアプリケーション向け
- 特に保全アプリケーションやガスが充満 した流体を使用するアプリケーションなどの質量流量、体積流量、および密度測定において最高レベルの測定精度を発揮
- 呼び口径 25 ～ 100 mm（1 ～ 4"）

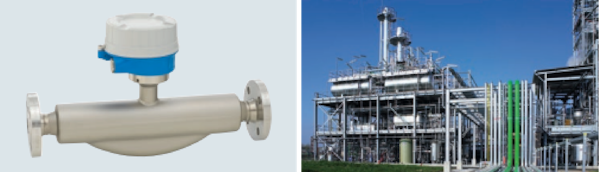

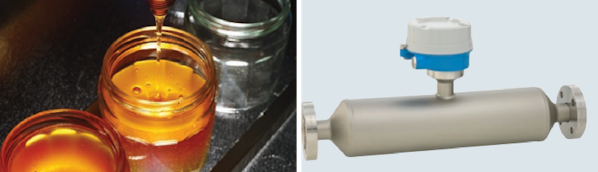

Promass I
インライン粘度測定付き
- 低い圧力損失が求められる液体および気 体用のストレートシングルチューブ
- 呼び口径 8 ～ 80 mm（3/8 ～ 3"）

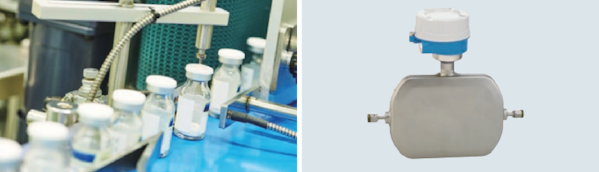

Promass A
小流量用
- 少量の液体および気体の高精度測定が 可能な自排水式シングルチューブ
- 呼び口径 1 ～ 4 mm（1/24 ～ 1/8"）

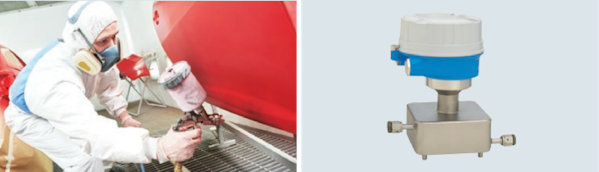

Cubemass C
超小型
- 少量の液体および気体の高精度測定用
- 呼び口径 1 ～ 6 mm（1/24 ～ 1/4"）
電磁（導電性液体）

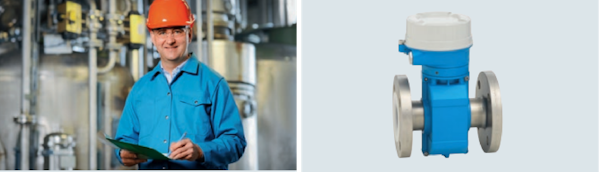

Promag P
高温用
- 腐食性の高い液体を使用し、最大流体 温度が +180 ℃（+356 ° F）までの化学 およびプロセスアプリケーションに対応
- 呼び口径 15 ～ 600 mm（½ ～ 24"）

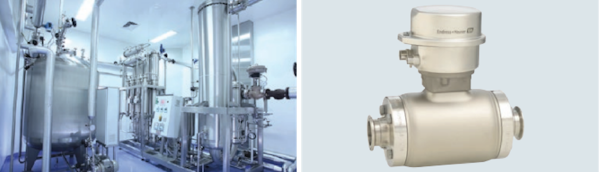

Promag H
サニタリアプリケーション向け
- 温度測定および温度補償導電率測定
- 呼び口径 2 ～ 150 mm（1 ⁄ 12 ～ 6"）

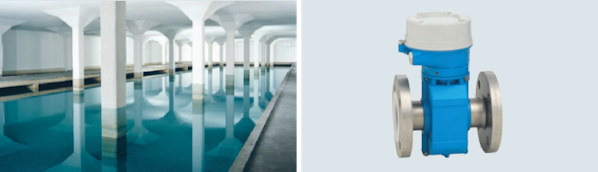

Promag W
水処理専用
- 水処理および廃水処理産業における 要件の厳しいアプリケーションに対応 （オプション：IP68/Type 6P）
- 呼び口径 25 ～ 2000 mm（1 ～ 80"）

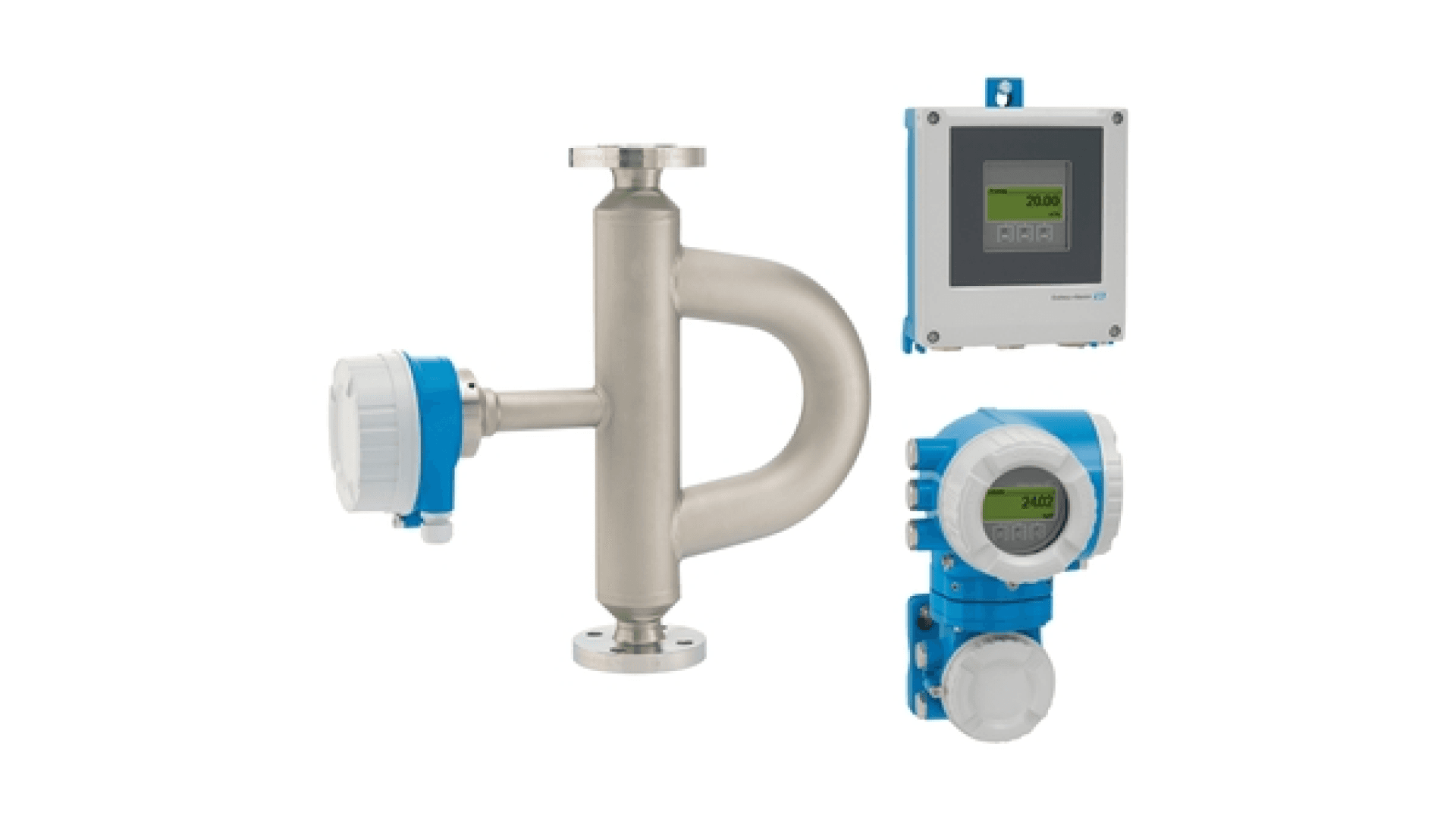

設置コンセプト – Proline 300/500
どのアプリケーションにおいても、Proline 300/500 流量 計システムをプラントに完全に統合することができ、多様 なデザイン、センサ、呼び口径、フィールドバス、設置オプションにより、お客様のプロセス条件に適合させることが可能です。
| Proline 300 変換器 （一体型） |
一体型ハウジング： ・ アルミニウム – ステンレスダイカスト ・ サニタリハウジング（SUS 316L 相当） リモートディスプレイ（最大ケーブル長は 300 m）： ・ アルミニウム – ステンレスダイカスト |
|---|---|
| Proline 500 変換器 （分離型） |
ウォールマウントハウジング（最大ケーブル長はコリオリ20 m、電磁 200 m）： ・ アルミニウム – ステンレスダイカスト |
| Proline 500 変換器 （「デジタル」分離型） |
ウォールマウントハウジング（最大ケーブル長は 300 m）： ・ アルミニウム ・ポリカーボネート |
| Proline 500 センサ （分離型） |
接続ハウジング： ・アルミニウム – ステンレスダイカスト ・ ステンレス、サニタリ仕様 |
