e-無線巡回

e-無線巡回の概要

e-無線巡回ってどんなシステムなの？

e-無線巡回は、子機に接続されたセンサで温度と振動加速度を測定し、920MHz帯の無線で親機に送信するシステムです。親機に送信されたデータを確認するため、パソコンとLANケーブルが必要になります。

どんなことが出来るの？

初回セットには親機１台・子機１台のほか、トレンドグラフを表示できる基本ソフトも含んでいます。 パソコン、LANケーブルは含まれておりません。パソコンとLANケーブルさえご用意いただければ、すぐに設備の見える化が実現できます。

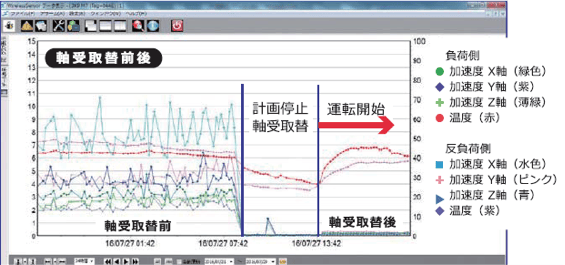

3軸加速度と温度をトレンドグラフによって傾向監視が出来るので,離れた場所から状況を把握できます。 また、グリスアップやオーバーホール前後のグラフで、メンテナンス効果の確認もできます。

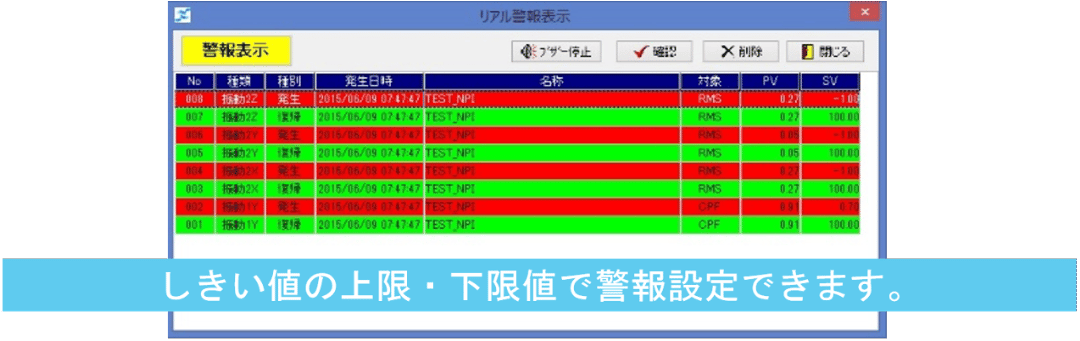

警報（しきい）値を設定し、警報値を超えると画面と音でお知らせします。

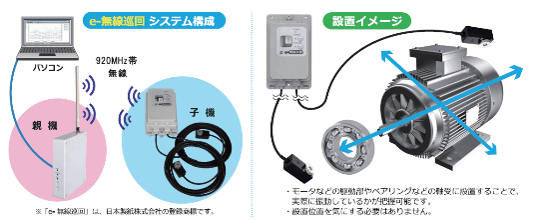

システム構成

親機概要	・子機（センサー）からの情報を無線で受信し、パソコンへ伝える役割。３分、５分、１０分、１５分、６０分の任意な設定周期で測定。 ・親機自体に約１カ月分（測定周期により変化）のデータが残り、上書き更新される。 ※過去のデータをすべて保存したい場合、ＣＳＶ出力により外部へデータ保存が可能。 ・電源＝ＡＣアダプター式。 ・重量＝約２５０ｇ（ＡＣアダプター含まず）
子機概要	・加速度３軸センサ、温度センサ搭載（センサは子機１台に２つ） ・重量＝約６５０ｇ（電池含む） ・防水性＝ＩＰ６４相当 ・耐熱（１０５℃）・耐油ケーブル ・単一電池２個で約３年稼働（測定周期により変化） この間ノーメンテナンスなのも特長であり、電池残量もソフト上で確認が可能。

設備の振動・温度を地図と連携監視！

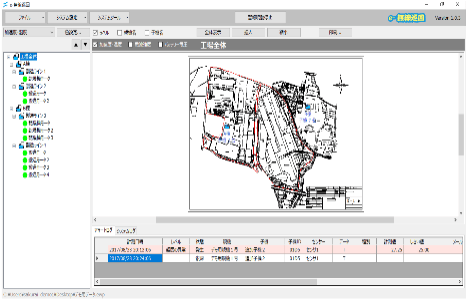

Open-K-eM（オプションソフト）の紹介

e-無線巡回基本ソフトには、現場の方が実務で使う十分な機能を盛り込んでいますが、更に機能を充実したソフトを別途ご用意しております。（オプション販売）

こちらは実務経験の浅い担当者や保全業務に精通していない方でもより直感的に理解しやすく、使いやすい仕様としています。 また、自動バックアップ機能も備えていますので、子機20台以上設置する場合はこちらをおすすめします。

特徴

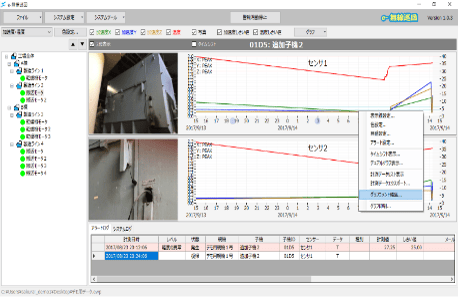

• 過去データと重ねて比較したり、同型モーターと並べて比較することが簡単にできます。
• メール送信機能により、エリアごとに送信先を指定して警報を送信することができます。

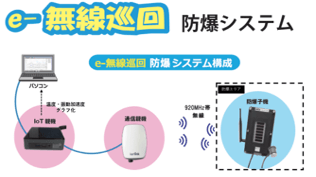

Zone1防爆エリアの予兆保全に

無線の傾向監視システムが登場！

特徴

• 電源・バッテリー・工事不要！

  e-無線巡回 防爆システムは200lxの低照度環境でも光発電できる　自立型電源を採用しています。また設置工事も必要ないため、誰でも簡単に設置可能です。

• 危険度区域 Zone1に対応！

  危険度の高いZone1エリアへの設置が可能です。また、爆発性ガスとして水素、アセチレンにも対応しています。 ※防爆記号：Ex ia IIC T6 Gb

想定される設置場所

• 石油・ガス･ガソリン･化学薬品・塗料・溶剤の製造・精製プラントや取り扱う工場・倉庫・施設など。

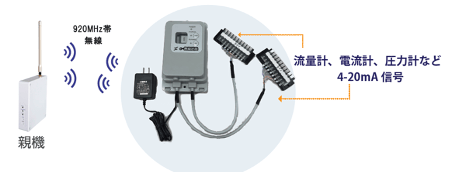

現場の既存センサーを無線化して、遠隔監視！

「e- 無線巡回」で現場のアナログセンサーのデータを収集したいという要望にお応えし、作成しました。

特徴

• 流量計、電流計、圧力計などの4-20mA 信号を無線で取り込み可能です。

光と音でアラート情報を可視化し、見落としを防ぐ。

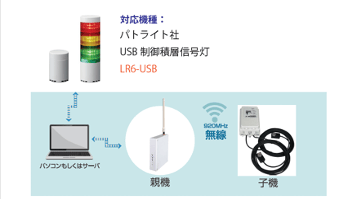

「e- 無線巡回」のアラート情報をパトライトに出力できるソフトです。

特徴

• １つの子機に最大８点のアナログ入力が可能です。専用ソフトで、どのアクションにどのシグナルを充てるか設定できます。
• パソコンとUSB 接続することで、アラート発生時に表示灯やブザーでお知らせします。専用ソフトで、どのアクションにどのシグナルを充てるか設定できます。

動画

用途例

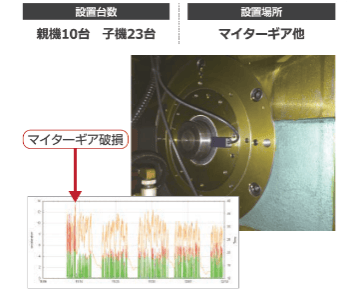

日本トーカンパッケージ株式会社	【導入効果】 ①過去から故障の多いマイターギア部に設置し、監視を行ったところ、X方向の加速度が大きくなり、交換を実施。交換後に分解すると、マイターギアの歯がほぼなくなっていた。交換後は、加速度も下がり良好。 ②他工場の同じ設備に設置したところ、加速度を比較すると異常に大きかったため、点検を実施した、結果、ベアリングの破損が発見され、重要部品（800万円）の破損を事前に防ぐことができた。

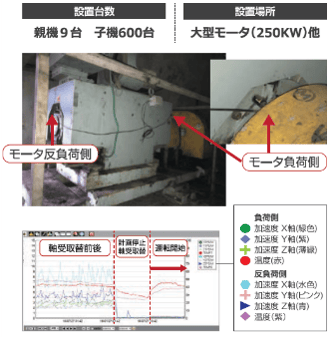

日本製紙株式会社	【導入効果】 工場全体としては、導入により効率的にパトロールが出来るようになった。 下記例では、反負荷側のX軸の異常を確認し、計画停止。軸受の外輪傷を確認し、交換。取付後の安定操業も確認できた。

よくあるご質問

Q. 温度と振動加速度でトラブルを事前に察知できますか？

e-無線巡回は、熟練担当者がパトロール中に行っていた聴診（音を聞く）・触診（触って温度を確認する）をデジタル化するコンセプトで作っています。温度と振動加速度を傾向監視していれば、設備に発生したトラブルを察知することが可能です。

もちろん、この２つの要素ですべてのトラブルが網羅できるわけではありませんが、多くのトラブルを察知できます。

Q. なぜ、低価格で設備の見える化ができるのですか？

e-無線巡回は、現場の声を形にした商品です。温度と振動加速度の傾向監視に特化したシステムにしているので、低価格での提供が可能です。

もともと、現場の要望が「低価格」で「たくさんの」モーターを含む回転機を監視したいという声で作られたものですから。

Q. 購入前に、実際に自社の設備で確認できますか？

e-無線巡回は、簡単に設備の見える化ができるシステムです。パソコン、LANケーブル、親機、子機があれば、いつでも自社設備の状態監視を始めることができます。

パソコン含めたデモ機をご用意しておりますので、お申込み頂ければ順番にお貸出しすることが可能です。（お貸出しは２週間あたり10,000円と有償ですが、弊社ホームページ経由でのお申し込みは無償とさせていただきます。）

Q. 「加速度」だけでなく「速度」も測定できるの？「加速度」だけで判断できますか？

「速度」データは測定できません。JISの振動法でいう相対判定法となりますので、「加速度」の変化だけで、兆候を判断できます。

その後、精密診断を行い修理するかの判断が必要になります。（このシステムでは精密診断はできません。）

Q. 導入費用・ランニング費用はおおよそどれぐらいでしょうか？

お客様の要件や設置台数により、費用は変動いたします。まずは、弊社までお気軽にお問い合わせください。
