CoaXPress エリア/ラインスキャンカメラ

高速・高解像度の産業用カメラに新たな選択肢を。

産業用カメラの高速化・高解像度化が加速する中、従来の課題であった発熱問題を解決する革新的な設計思想で開発されたジャパンボーピクセルのCoaXPressカメラシリーズ。

Ultra Low Power FPGAの採用により、カメラの消費電力・発熱を大幅に抑え、業界最小クラスの筐体サイズを実現。半導体や電子部品など、より厳密な検査が求められる製造現場に最適なソリューションを提供します。

29mm角の小型モデルから65MPの高解像度モデルなど、豊富なラインナップで多様化する検査ニーズにお応えします。

資料ダウンロード
お問い合わせ
CoaXPress エリア/ラインスキャンカメラ

主な特長

業界屈指の標準高速インターフェース

CoaXPressは最大転送速度12.5Gbpsを誇る高速インターフェース。高解像度化・高速化が進む産業用カメラの性能要求に応えながら、高画素・高速且つ、低レイテンシーでの安定した画像取得を可能にします。


革新的な低発熱設計

産業用カメラの主な発熱源の一つであるFPGAにおいて、大多数のカメラメーカーが採用するFPGAではなく、同クラスのFPGA比較で消費電力を50%以上削減するUltra Low Power FPGAをカメラメーカーとして初めて使いこなすことに成功。発熱源を根本から抑えることで、カメラとしての消費電力・発熱を大幅に抑えることが可能となりました。

Group 1180.png

豊富なラインアップ

エリアスキャンカメラからラインスキャンカメラまで、幅広い検査ニーズに対応する充実のラインナップを展開。各シリーズで複数の解像度をご用意し、筐体サイズもCoaXPressカメラでは業界最小クラスの29mm角から選択可能。お客様の用途や設置環境に最適なカメラを提案いたします。

Group 1181.png

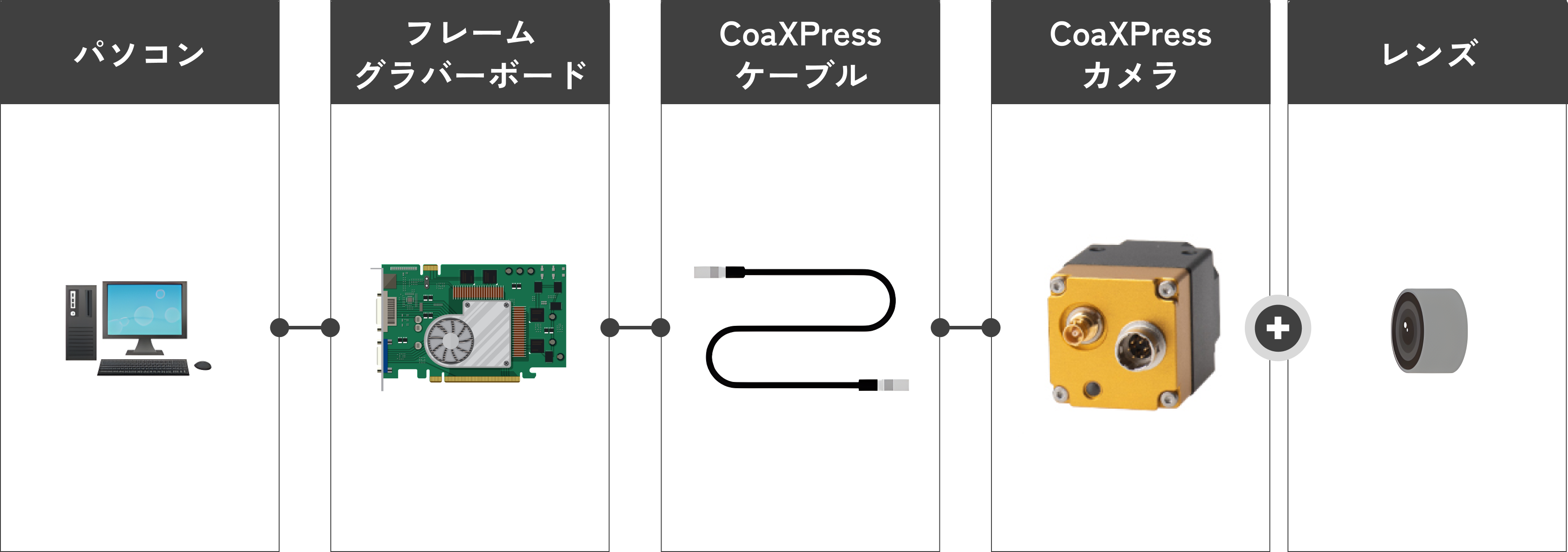

システム構築の柔軟性

長距離伝送に対応し、CameraLink・USB3Visionと比較してもはるかに長いケーブル長が確保可能で、電源供給・映像出力・トリガ制御を1本の同軸ケーブルで実現。マルチカメラシステムでの省配線化を可能にし、システム全体のコストダウンに貢献します。

line-scan-camera_05 (1).png

エリアスキャンカメラシリーズ

29×29mm角 1Laneシリーズ

SONY社製Pregius第3世代/Pregius Sセンサーを搭載したコンパクトカメラシリーズ。0.5MPから24.6MPまでの8種類の解像度で、33機種の豊富なラインアップを展開。29mm角の小型筐体ながらCXP-12出力に対応し、高い拡張性と高速性を実現しています。

Group 1182 (2).png

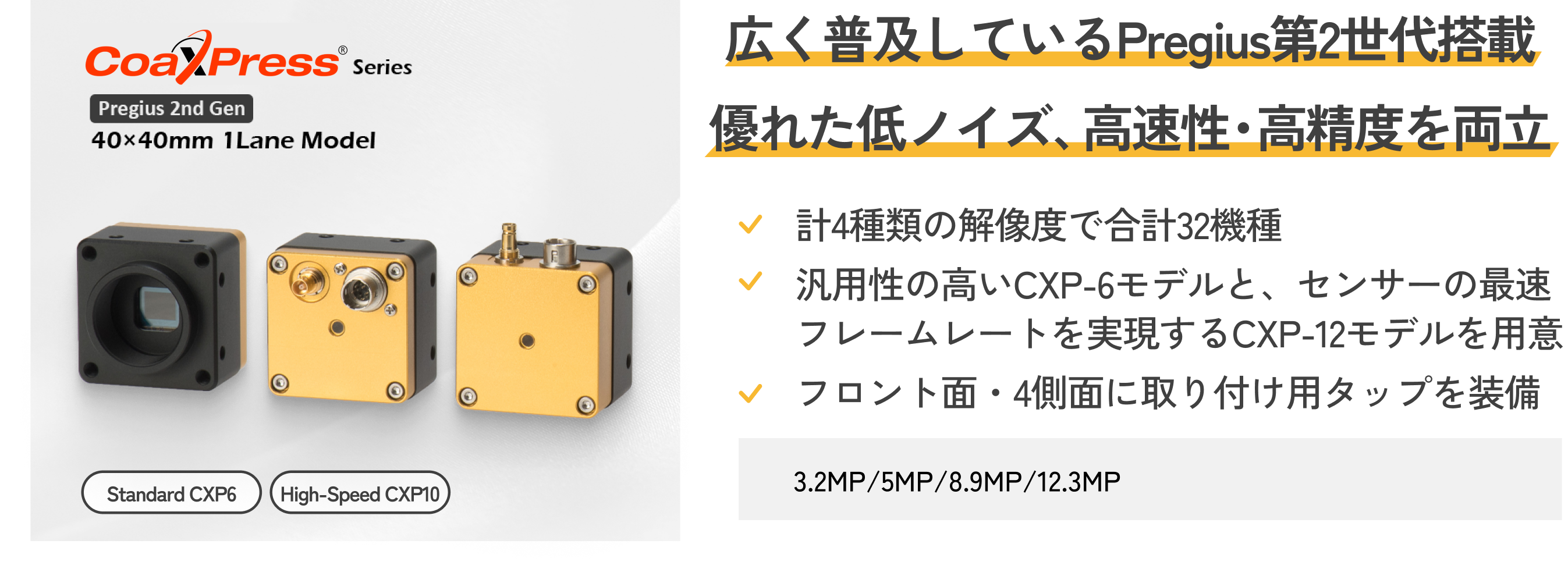

40×40mm角 1Laneシリーズ

SONY社製Pregius第2世代センサーを搭載した汎用性の高いスタンダードモデル。優れた低ノイズ性能とグローバルシャッターによる高速・高精度撮像を両立。CXP-6×1LaneモデルとCXP-10×1Laneモデルをラインナップし、コネクタ出し方向はストレート・アングルから選択可能です。

line-scan-camera_07 (1).png

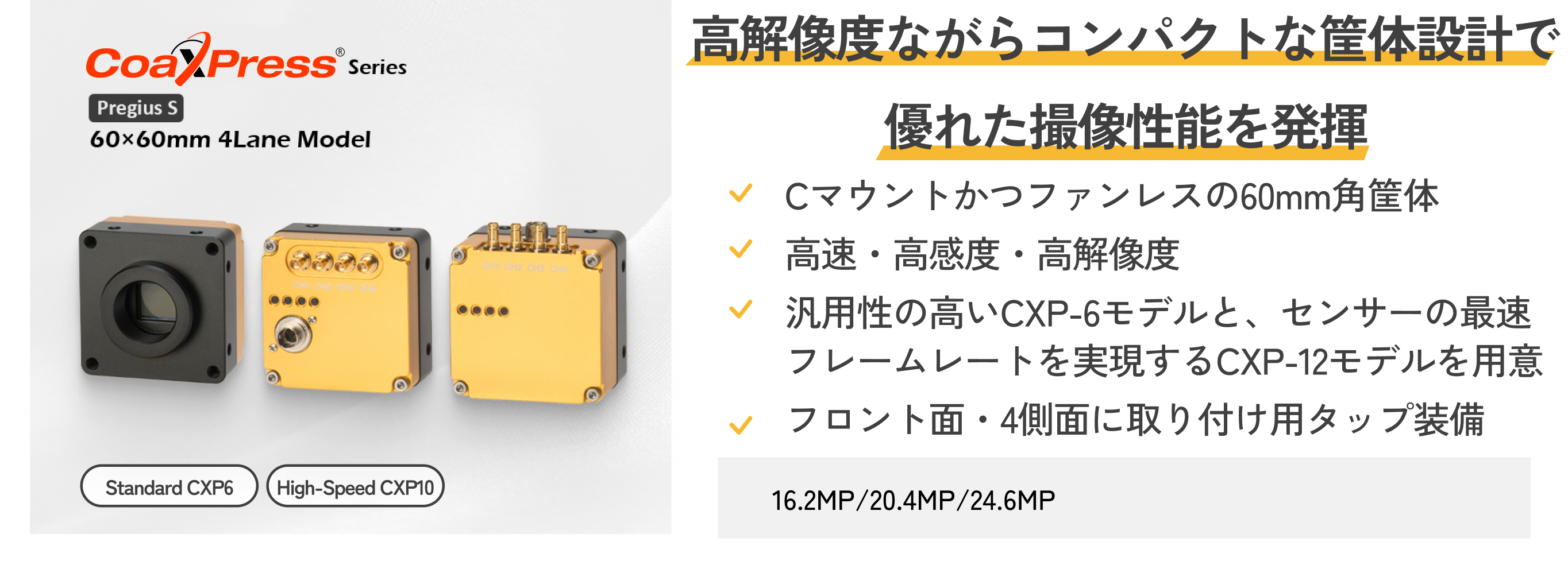

60×60mm 4Laneモデル

裏面照射構造により、高い感度を維持しながら高解像度化を実現するSONY Pregiusの第4世代センサー Pregius Sを搭載。汎用性の高いCXP-6×4レーンモデル、センサーの最速フレームレートを実現するCXP-10×4レーンモデルをラインアップ。コネクタ出し方向はストレート・アングルから選択可能です。

line-scan-camera_08 (1).png

25MP CXP-12x4Laneモデル

Gpixel社のCMOSセンサーGMAX0505を搭載し、CXP-12×4Lane出力で最大150fpsの撮像が可能な25MPカメラ。高解像度ながらCマウントに対応。解像度は5120×5120の正方素子で、小型化・高速化・高画素化のニーズにも最適な、高解像度と高速性を兼ね備えた、70mm角のコンパクトなモデルです。

Group 1183 (1).png

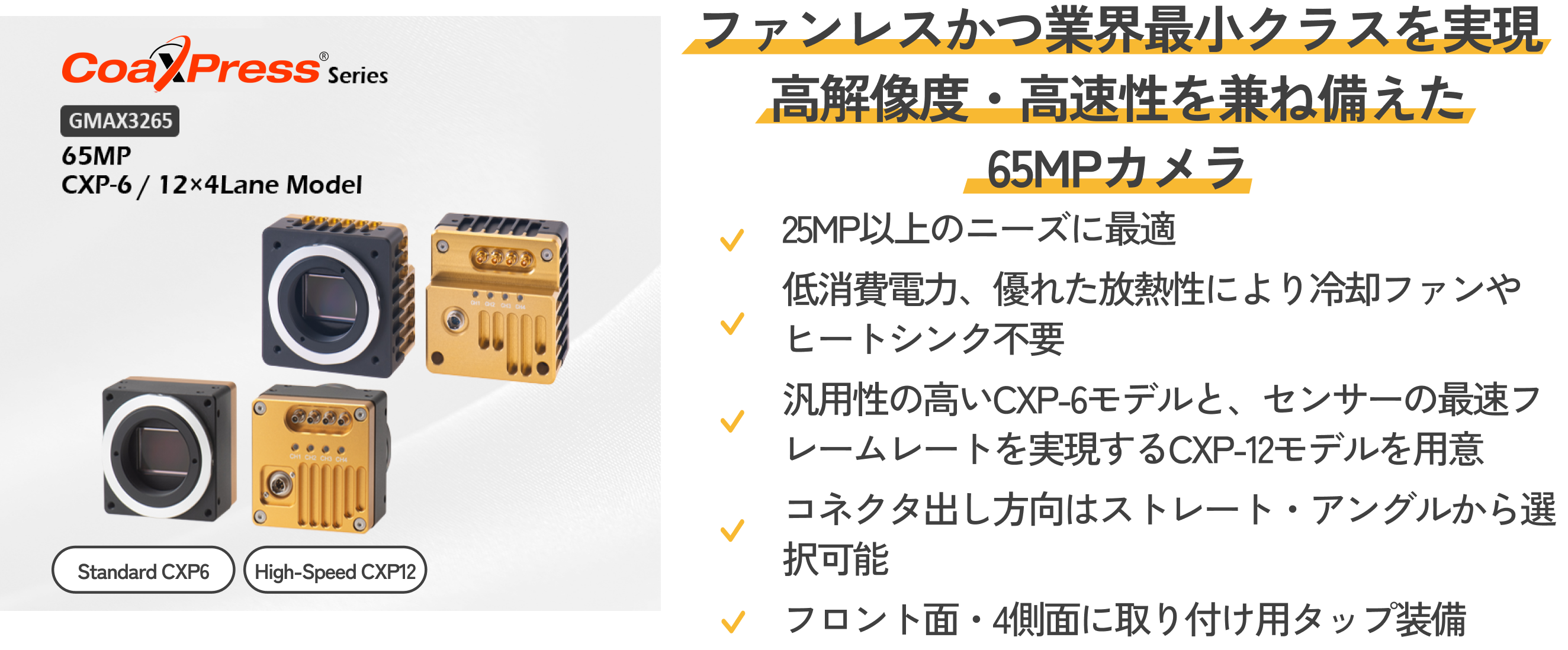

65MP CXP-12x4Laneモデル

Gpixel社のCMOSセンサーGMAX3265を搭載し、CXP-12×4Lane出力で最大71fpsの撮像が可能な65MPカメラ。高解像度・高速性を兼ね備えつつ、優れた設計技術とUltra Low Power FPGAの搭載により、業界最小クラスの筐体サイズを実現しました。消費電力が低く放熱性にも優れているので冷却ファンやヒートシンクなどの放熱アイテム無しでご使用いただけます。

line-scan-camera_10 (2).png

ラインスキャンカメラシリーズ

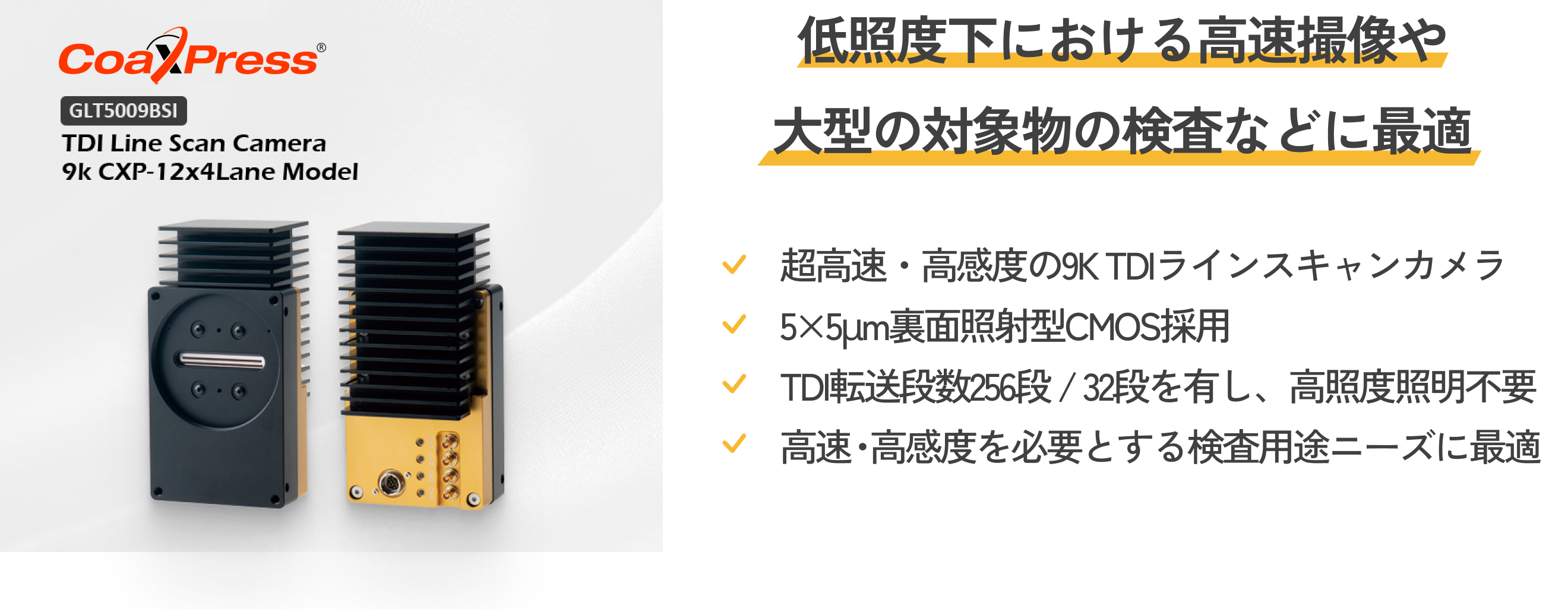

9k TDIラインスキャンカメラ

GPixel社製GLT5009BSIセンサーを搭載した超高速・高感度モデル。5μm画素の裏面照射型CMOSセンサーを採用し、水平解像度9072画素・TDI転送段数256段と32段を実現。CXP-12×4Lane出力時には最大526kHzの高速撮像が可能です。

line-scan-camera_11 (1).png

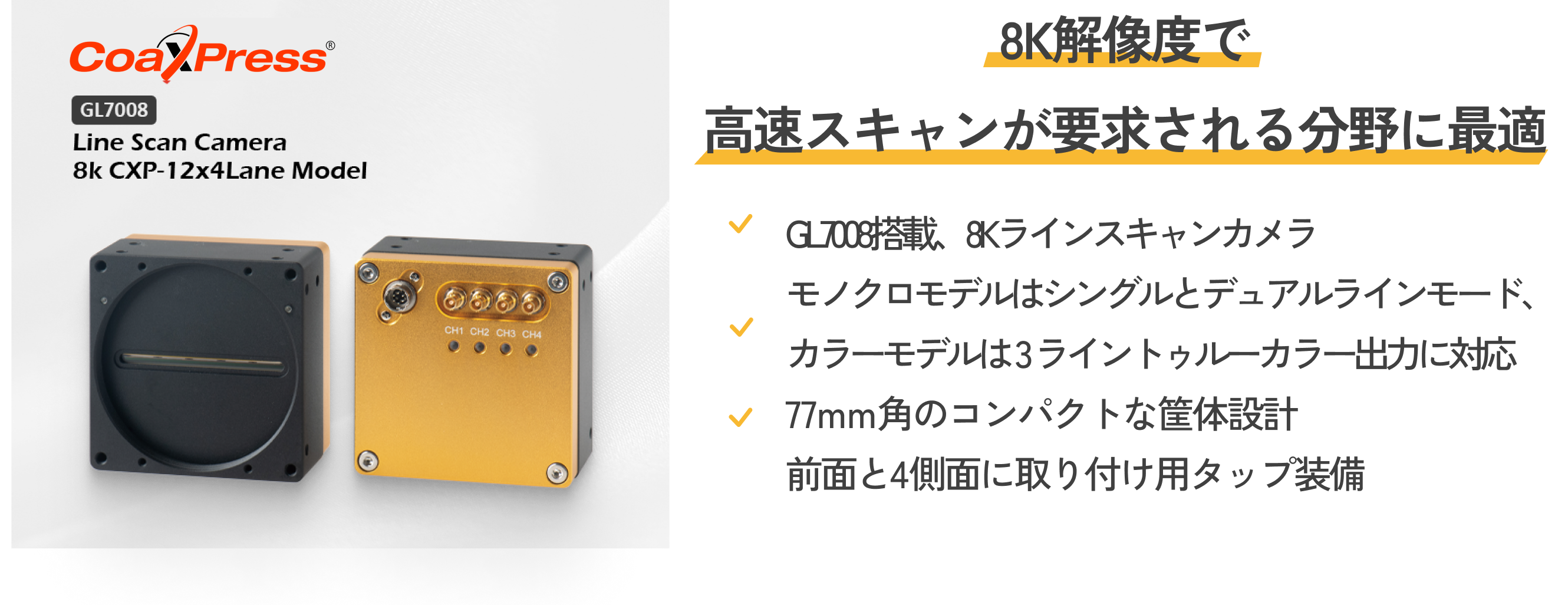

8K CXP-12x4Laneモデル

GPixel社製GL7008センサーを搭載した高速ラインスキャンカメラ。水平解像度8192画素の7×7μm CMOSで、モノクロモデルで最大200kHz、カラーモデルで66.7kHzの高速撮像を実現。8K解像度での高速スキャンが必要な検査用途に最適な性能を発揮します。

line-scan-camera_12 (1).png

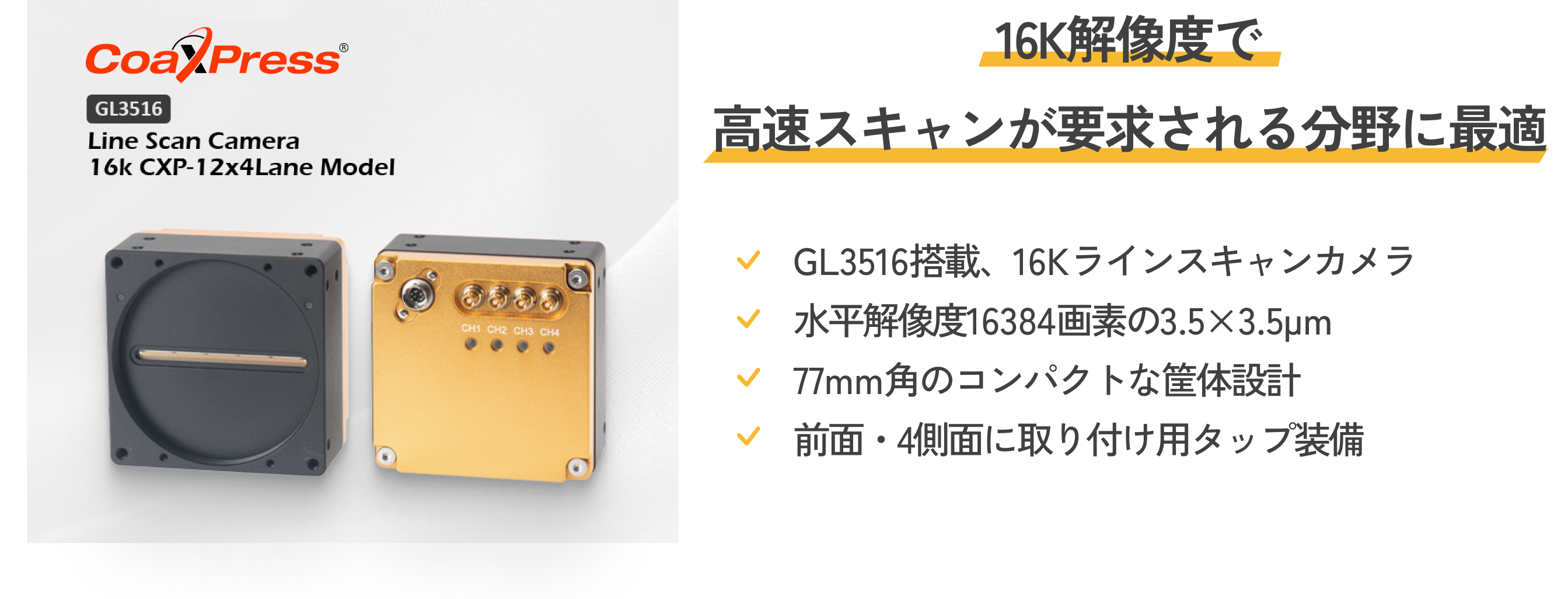

16K CXP-12x4Laneモデル

Gpixel社のCMOSセンサーGL3516搭載の16Kラインスキャンカメラ。水平解像度16384画素の3.5×3.5μm画素ピッチで、最大120kHzでの撮像が可能。77mm角のコンパクトな筐体設計により、16K高解像度での検査が必要な製造ラインにおいて、設置の自由度を確保しながら高精細な検査を実現します。

line-scan-camera_13 (1).png

用途例

半導体検査

製造速度の向上と検査精度の要求が高まる半導体製造ラインにおいて、高速・高解像度撮像による安定した品質検査を実現。半導体の微細化に対応する高精度な外観検査と、生産性を維持する高速検査を両立します。


基板検査

プリント基板の高密度化に対応し、実装部品の位置ずれや、はんだ付け状態の検査を高精度に実施。平面検査に加え、3D検査ニーズにも対応し、製造ラインの品質管理体制を強化します。


医療機器

医療機器製造における部品の形状検査や、製品の品質検査に活用。高い信頼性と安定性が要求される医療分野において、厳格な品質管理を支援します。


食品検査

食品製造ラインでの異物検査や包装状態の確認に対応。安全性が特に重視される食品分野において、品質管理の自動化・効率化に貢献します。


ジャパンボーピクセル株式会社について

日本品質のものづくりを追求するカメラメーカー

横浜を開発拠点とし、日本人エキスパートエンジニアによって高品質・高信頼性のマシンビジョンカメラを設計・開発しています。カメラメーカーでの豊富な開発経験を持つエンジニアが、設計から品質管理まで一貫して担当します。独自の技術開発力と日本のものづくり品質を活かし、産業用カメラに新たな価値を提供し続けています。


先進的な製品開発への挑戦

後発メーカーとしての利点を活かし、Ultra Low Power FPGAの採用など、次世代キーデバイスを積極的に実装。従来の産業用カメラの課題に対して新たな選択肢でアプローチし、可能性を追求してきました。高速・高画素化が進む検査ニーズに応える製品開発で、業界の技術革新を牽引します。


グローバルシナジーの活用

親会社であるBOPIXEL社は、優れたソフトウェア開発技術を強みとし、中国国内で2D・3Dイメージングのソリューションプロバイダとしてユーザーに貢献。中国のコスト競争力やダイナミックなスピード感を盛り込んだ日本品質の製品づくりを実現します。


充実したサポート体制

横浜本社と京都オフィスを拠点に、製品選定から技術的なご相談まで、日本全国のお客様をサポート。設計開発から販売、サポートまでを一貫して日本国内で行うことで、迅速かつきめ細やかな顧客対応を実現します。


CoaXPress シリーズ「29 x 29mm 1Lane Model」

CoaXPress シリーズ「29 x 29mm 1Lane Model」

高速・高画質な画像取得が可能!CoaXPressエリアスキャンカメラ

SONY社製Pregius 3rd Gen/Pregius Sシリーズセンサーを搭載した29mm角 1Laneカメラシリーズ。0.5M~24.6Mまで8種類の解像度で合計32機種と充実のラインアップ。

筐体上面・底面に取り付けタップを装備しており、1Laneコネクタ且つPoCXPに対応している為、配線ストレスを軽減すると共に設置環境への影響を最小限にします。

資料ダウンロード

CoaXPressシリーズ「40 x 40mm 1Lane Model」

CoaXPressシリーズ「40 x 40mm 1Lane Model」

高速・高画質な画像取得が可能!CoaXPressエリアスキャンカメラ

SONY社製Pregius 2nd Gen センサーを搭載し、3.2Mから12Mまで計4種類の解像度をラインアップ。優れた低ノイズとグローバルシャッターの高速性・高精度を両立しているモデルです。

コネクタ出し方向をストレート(背面)・アングル(上面)から選択可能でマウント面・4側面に取り付け用タップも装備、設置位置・条件に困りません。

資料ダウンロード

CoaXPress シリーズ「65M CXP-6 / 12 × 4Lane Model」

CoaXPress シリーズ「65M CXP-6 / 12 × 4Lane Model」

高速・高画質な画像取得が可能!CoaXPressエリアスキャンカメラ

Gpixel社製GMAX3265を搭載した65MPモデル。CXP-12×4Lane出力で最大71fpsの撮像が可能な、高解像度・高速性を兼ね備えたマシンビジョンカメラです。

次世代キーデバイスの採用と優れた設計技術により筐体サイズの小型化に成功し、放熱性にも優れている為ファンレスを実現しました。ハイエンドモデルながら、コストパフォーマンスにも優れています。

資料ダウンロード
