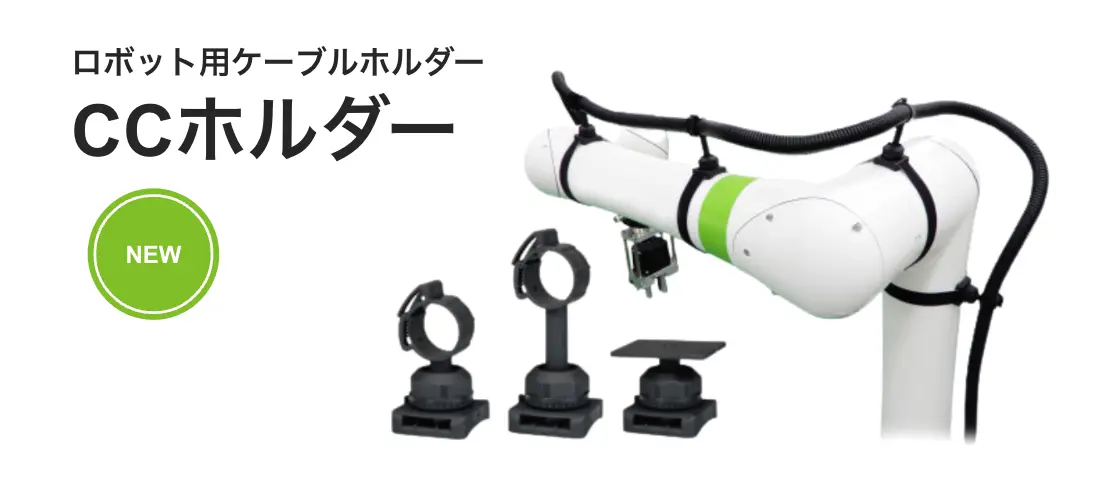

ロボット用ケーブルホルダー「CCホルダー」

「可動」も「固定」も思いのまま！
ロボット動作におけるケーブルやエアホース等の動的負荷をサポート！

「可動」も「固定」も思いのまま！ロボット動作におけるケーブルやエアホース等の動的負荷をサポート！

ホルダーがフレキシブルに可動し、径が可変できるロボット用ケーブルホルダーの「CCホルダー」。

様々なバンド固定に対応、位置ずれ防止対策も施しました。協働ロボット周辺など、施工場所に応じて最適な機種をお選びください。

CCホルダーチラシ

ロボット動作におけるケーブルやエアホース等の動的負荷をサポートするホルダー

ホルダーがフレキシブルに可動し、径が可変できるロボット用ケーブルホルダー「CCホルダー」は、様々なバンド固定に対応、位置ずれ防止対策も施しております。協働ロボット周辺など、施工場所に応じて最適な機種を複数取り揃えております。

資料ダウンロード

CCホルダー商品資料

ロボット動作におけるケーブルやエアホース等の動的負荷をサポートするホルダー

会社概要から製品までを含めた資料になります。こちらの資料を見ていていただくことで、CCホルダーについてご理解いただけるようになっております。

資料ダウンロード

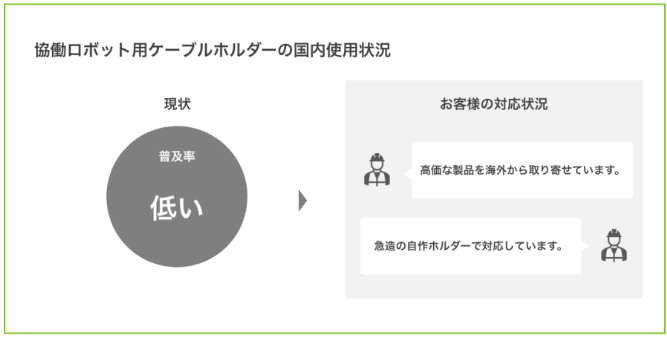

協働ロボットの活用におけるお悩み

「ケーブルやエアーホースを結束バンドで固定しているが、いつ断線してしまうのか不安...」
なかには、1年毎にケーブルを交換されるお客様もいらっしゃいます。

しかし国内市場では、協働ロボット用のケーブルホルダーはまだ普及しておらず、高価な製品を海外から取り寄せたり、急造の自作ホルダーで対応している製造現場が多いという現状にあります。

オーム電機による解決策

配線パーツを中核事業のひとつとして提供してきたオーム電機

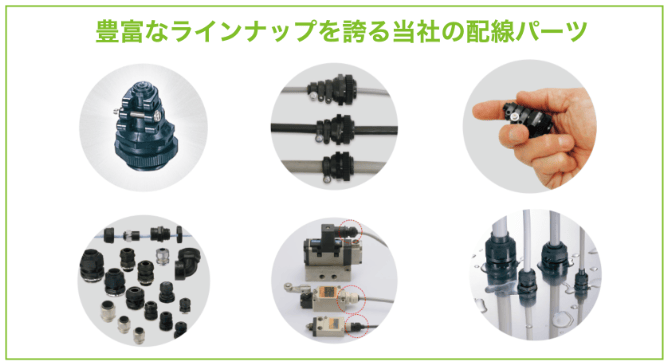

豊富なラインナップを誇る当社の配線パーツ製品は、主に工場設備のケーブル周辺をサポートする役割として、現場の安心安全に貢献してきました。

CCホルダーは、この当社配線パーツ製品のメイン製品であるケーブルグランドの技術を応用することで実現しました。

CCホルダーの特長

フレキシブル

ホルダーが可動式になっており、ロボット動作によるケーブル等の負担を軽減できます。

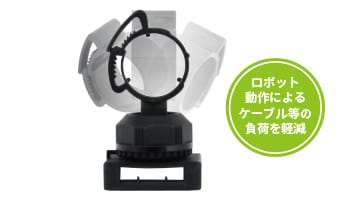

ホルダーがフレキシブルに可動

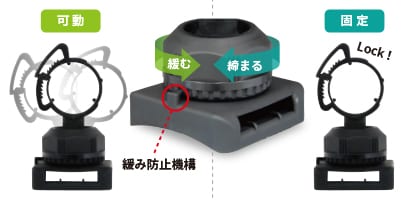

締付キャップが回転！ホルダーの可動・固定が可能

ホルダー部の径が可変

ホルダー部の径が可変できるようになっており、通線本数やフレキのサイズに合わせて調整が可能です。

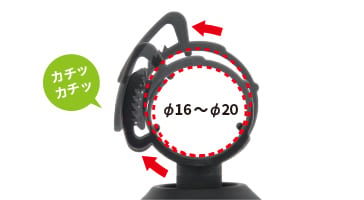

通線本数やフレキのサイズにより保持部の径を可変可能

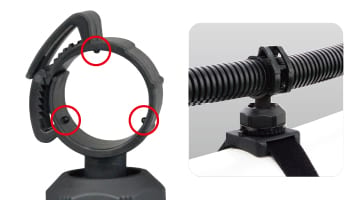

ホルダー内の凸によりフレキを固定

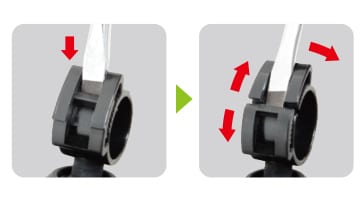

簡単！マイナスドライバーでホルダー部固定を解除

位置ずれ防止

取付面の滑り止めパッキンにより位置ずれを防止し、ロボットアームに傷がつきません。

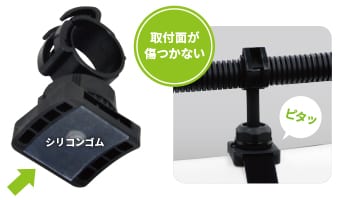

位置ずれを防止！取付面の滑り止めパッキン

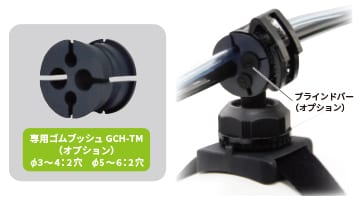

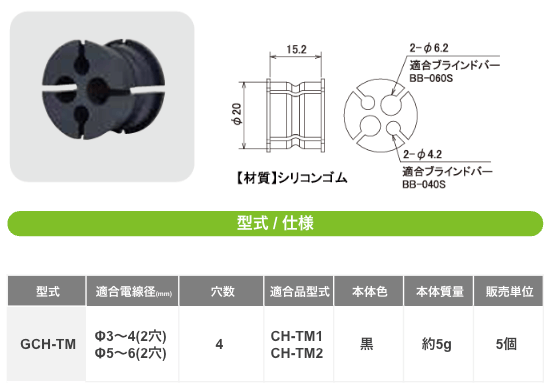

ケーブル・エアホース等の固定ができる専用ゴムブッシュ

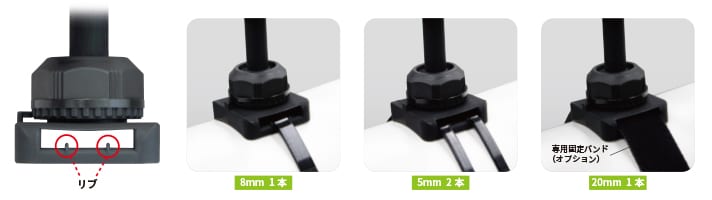

多種のバンド固定に対応！位置ずれ防止リブ

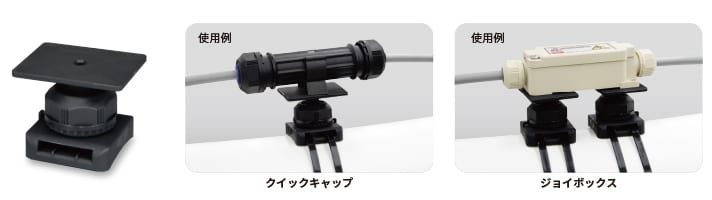

アームに部品を直接固定できる！マルチプレート

作業手順

STEP01 滑り止めパッキンを貼り付けます（任意）	固定台の裏面凹部に合わせ、滑り止めパッキンを貼り付けます。　※滑り止めパッキンの貼付け無しでも、CCホルダーとして機能します。

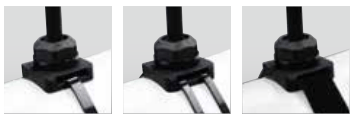

STEP02 CCホルダーを取り付ける	結束バンドの種類・幅・本数に有った位置に通し固定する。

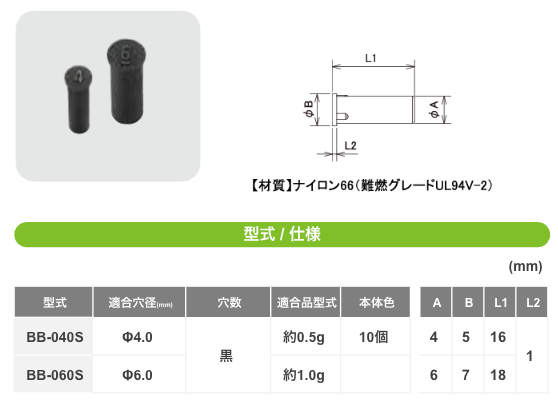

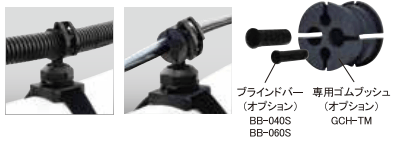

STEP03 対象物を固定する。	【専用ゴムブッシュを使用する場合】対象物の無い穴へブラインドバーを挿入すると固定力が増します。
