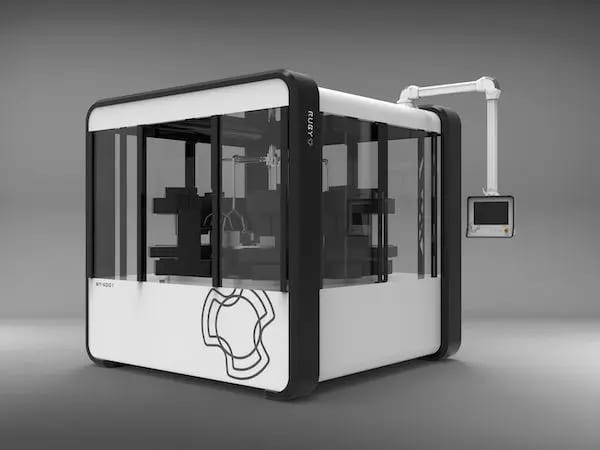

RUBY CNC RT-X001 ロータリートランスファーマシン

高精度×大ロットを汎用機で！カスタマイズで多様な加工にも対応、 10台のCNCユニットを装備し、生産性向上に貢献します。

特長

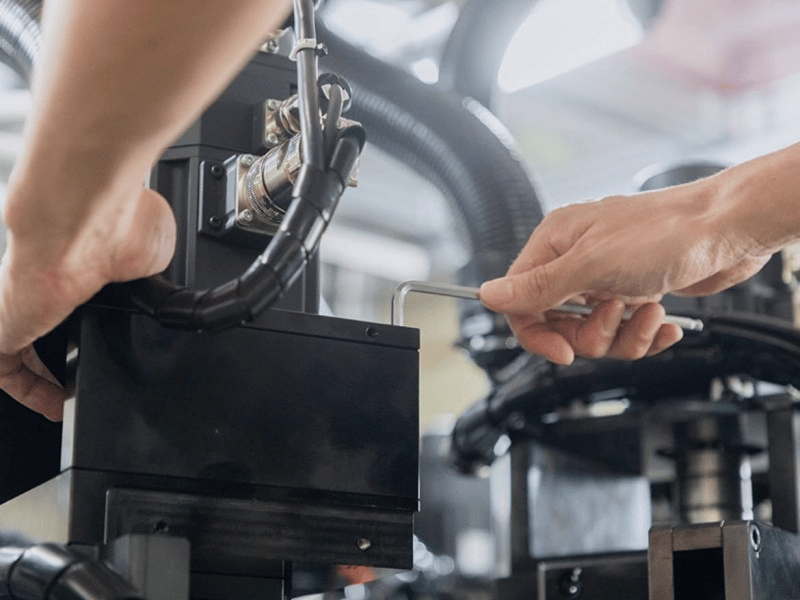

CNCユニットは、スピンドル数の変更や高圧クーラント装置を取り付けたスルークーラント方式の採用なども可能。供給・排出部にはロボットを取り付けることもできます。

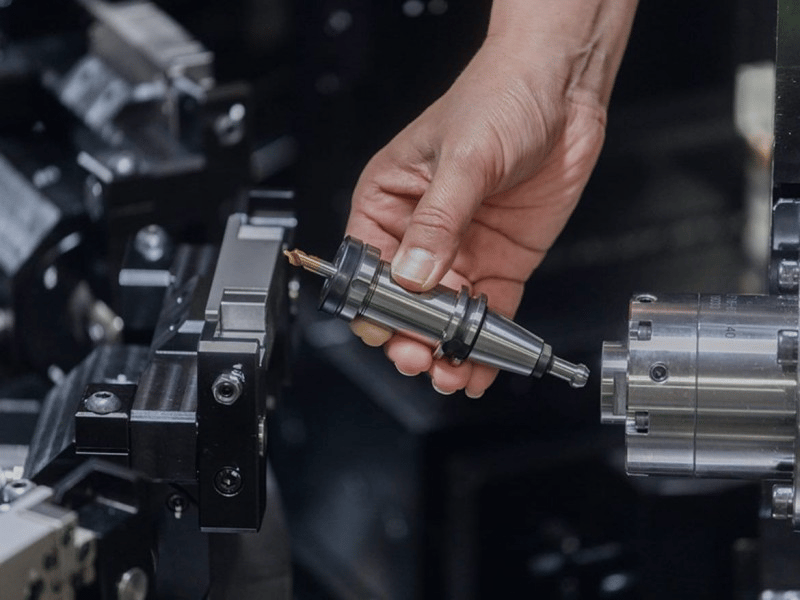

煩雑なツール交換作業を軽減するため、オリジナルのホルダー脱着式スピンドルを採用。

ツール交換がワンタッチで済むクイックチェンジ機能で、マシンを長時間止めることなく、作業者の負荷も抑えられ、生産性が向上します。

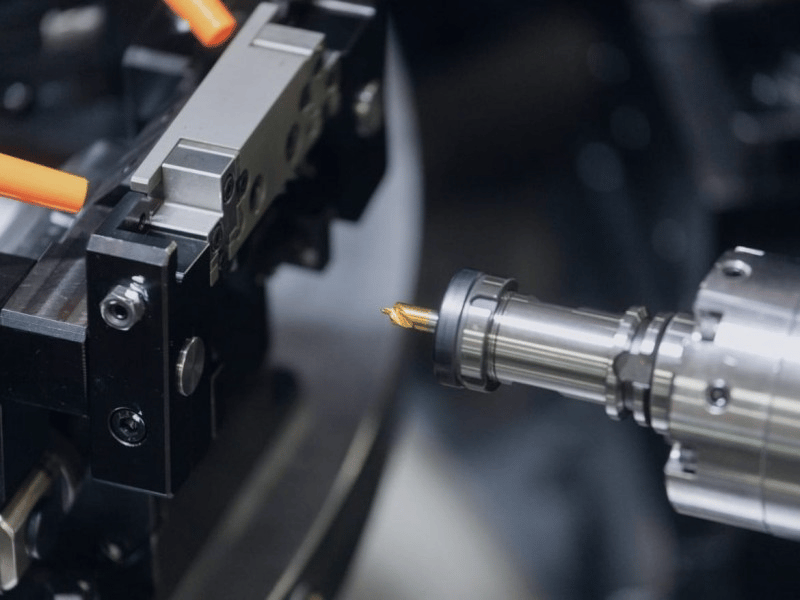

CNCを搭載したユニットごとに、インデックスと治具間のバラツキを補正。

X/Y/Z 3軸CNC制御方式で、高精度加工を実現します。

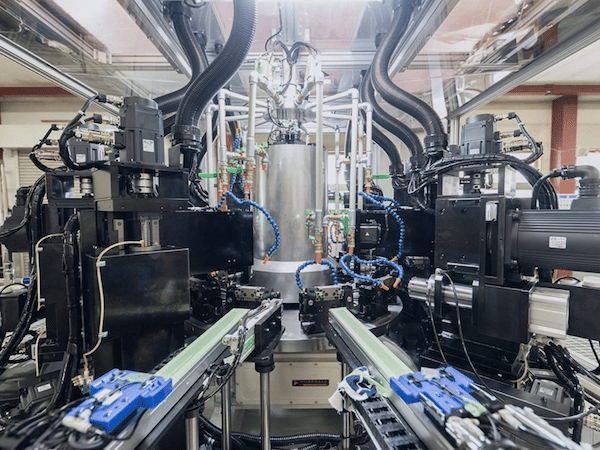

通常、複数台の汎用機を並べて行う加工が、本マシンなら1台で済み、高いコストパフォーマンスを発揮。

初期導入コストを最小限に抑えながら、大ロットの量産加工が可能です。

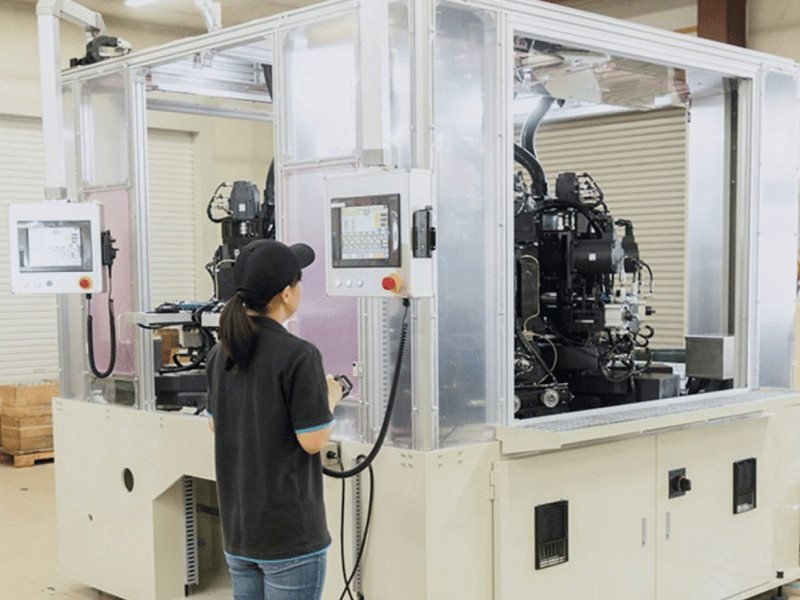

トラック１台でそのまま運べるコンパクト設計。設置場所での組立作業が最小限で済む上、限られたスペースにも設置でき、工場内レイアウトの自由度も高まります。

車エンジン用部品	弊社のマシン導入先では、高精度が要求される車エンジン周りの部品加工を行なっています。
ハードディスクなどの電子部品	弊社のマシン導入先では、小型ハードディスクのアルミの加工を行なっています。
様々な精密部品の加工、その他にも歯科用歯根ネジなど	ロータリートランスファーマシンの用途は幅広いです。加工部品によってユニットをカスタマイズすることで、様々な用途に対応できます。

型式	RT-X001
機械外形寸法	（巾）2,500mm （奥行）2,400mm （高さ）2,600mm
機械外形寸法	8000kg
装置方式	ロータリーインデックス型
加工ユニット数	6～12ステーション
操作系	ファナック　又は　三菱電機
スピンドル	ホルダー脱着式スピンドル
スピンドル制御	IPMモータ（MM-BF47）+インバータ（MD-CX522-0.4K）又はCNCスピンドルモータ
供給方式	自動供給
塗装色	基本色：クリーム　5Y8/1　別途指定可能
電源	35KVA
クーラント装置	クーラント容量800L チップコンベアー式
