データセンター向け 液冷・水冷用カップリング(カプラー・継手・QD)

データセンターにおけるカップリングの重要性

液冷方式の冷却システムの需要が増加

クラウド、機械学習（ML）、AI、IoT、エッジアプリケーションの需要が急増する中、データセンターでは冷却能力のさらなる向上が求められています。

膨大なデータ処理を効率的に行うために、データセンターの電力消費量は増加の傾向にあります。また、サーバーラックの高密度化が進むにつれて発熱量も増大しています。

そのため、従来の空冷方式だけでは十分な冷却が難しくなりつつあります。この課題に対応するため、冷却効率が高く省エネルギーな液冷方式の冷却システムの需要がますます高まっています。

冷却システムにおける空冷方式と液冷方式の比較

	空冷方式（従来）	液冷方式
熱交換効率	× 低い	◯ 高い
消費電力	× 大きい	◯ 小さい
漏水リスク	◯ 小さい	× 大きい

液冷・水冷用カップリングの品質に対する要求

液だれリスクへの対応	液冷方式の冷却システムでは液体を扱うため、液だれのリスクが伴います。液だれが発生すると、冷却液がサーバーや電源ユニット、ネットワーク機器に直接接触してショートや故障を引き起こす可能性があります。配管や接続部分での液だれを防止するために、高品質かつ気密性の高い液冷・水冷用カップリング（カプラー）を採用する必要があります。
流量性能の最適化	冷却システムの効率を最大化するために、大流量・低圧力損失の液冷・水冷用カプラーが求められています。カップリングの流量性能が低いと、冷却温度が安定せず、エネルギー効率の低下にもつながります。
長期接続後のバルブ作動不全低減	カップリングの着脱頻度が少ない場合は、長期接続後の分離の際にOリングがドライ状態になり潤滑性を失い、バルブが閉じずに液漏れが発生するリスクがあります。このような液漏れリスクを低減するため、長期信頼性が確保できる製品が求められています。

液冷システムにおけるカップリングの選定ポイント

ここではデータセンターの液冷システム用途において最適なカップリング（カプラー）を選定するためのポイントを紹介します。

液だれなく着脱できること

着脱時に液だれが発生しないノン・ドリップ設計のカップリングを選ぶことが重要です。

デリケートな機器に液体が触れると、ショートや故障といった深刻なリスクを引き起こす可能性があります。ノン・ドリップ設計のカップリングを使用すれば、こうしたリスクを未然に防ぎ、安全で信頼性の高い運用が可能になります。

大流量・低圧力損失であること

カップリングでの圧力損失を抑えることは、どの冷却システムにおいても非常に重要な課題です。

圧力損失の大きいカップリングを使用すると、冷却効率の悪化や消費電力の増加の原因となり、冷却システム全体の性能低下につながります。

そのため、大流量で圧力損失の少ないカップリングを選ぶことが、冷却水循環装置（CDU）の冷却温度の安定化や、システム全体の省エネルギー化においてとても重要です。

耐食性の高い材質を使用していること

材質によっても性能や品質が大きく異なります。カプラーの材質は、冷却用の化学薬品や液体に対する適合性や耐食性に優れたものであるかを考慮する必要があります。

シール材も、液だれを防ぎ信頼性の高い接続を維持するため、使用する流体に適したものを選択することが重要です。

迅速に着脱できること

メンテナンスのしやすいカップリングを選定しましょう。

手動でワンタッチ着脱できるクイック・カップリングであれば、保守作業を迅速かつ容易に行うことができます。一方、冷却水分配ユニット（CDU）の冷却水インレットやアウトレット等の大流量を必要とする箇所で使用する大口径カップリングは、大きな接続力が必要になりますが、ねじ込み式のカップリングであれば容易に接続することができます。

ホットスワップが可能なシステム設計をお考えの場合は、被圧下でも接続ができるかどうかも確認しましょう。

接続方法に多様な選択肢があること

カップリングは、接続方式によって大きく「手動接続型カップリング」と「ブラインドメイト機能付きオートカップリング」の2種類に分けられます。

スペース上の制約があったり、人を介さずロボットにより接続を自動化したい場合は、ブラインドメイト機能付きのオートカップリングが最適です。人の手で接続する場合は力加減や差し込み位置の微調整も容易ですが、ロボットの場合は細かな調整が難しい場合があります。ブラインドメイト機能付きのオートカップリングであれば、芯ずれが生じても着脱が可能なため、ロボットによるラックの自動接続にも適用しやすくなります。

手動接続からオートカップリングまで、幅広く製品を提供しているかも重要なポイントです。

セインの液冷・水冷用カップリング

セインでは、データセンターの液冷システム向けに最適な特長を兼ね備えたカップリングを提供しています。

セインの液冷・水冷用カップリングの特長

• 着脱時の液だれなし
• 大流量・低圧力損失
• 耐食性の高い材質を使用
• CDU稼働中に着脱可能
• 多彩な製品ラインナップ

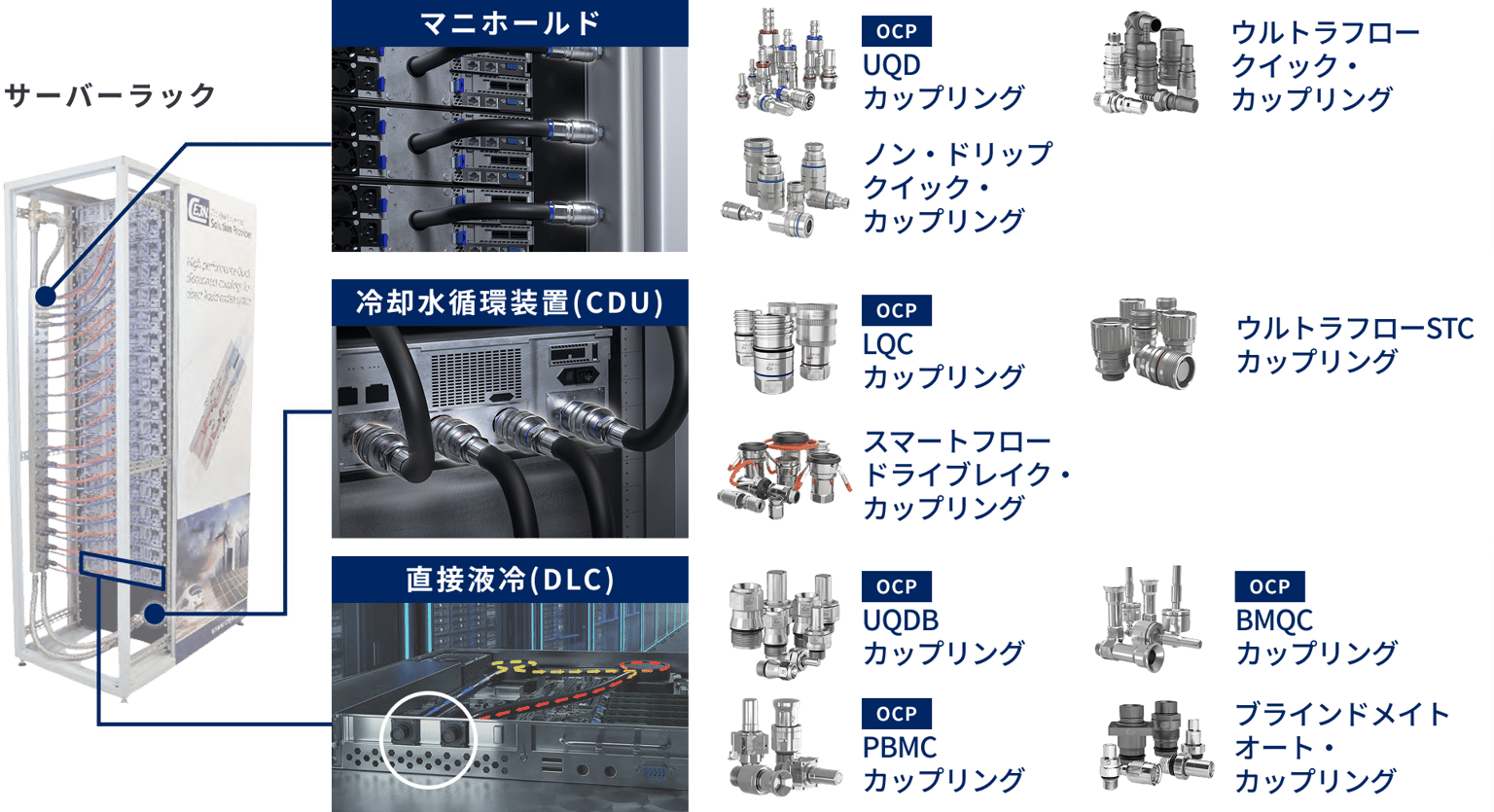

セインでは、冷却水循環装置（CDU）や直接液冷（DLC）に使える液冷・水冷用カップリングを幅広く提供し、データセンターで必要な冷却温度の維持を支えています。

2つの製品群（OCP規格 / セインオリジナル）

OCP内で開発された世界標準規格（UQD、LQC、UQDB、BMQC、PBMC）に準拠した5シリーズのほか、セイン独自のシリーズを展開しています。

OCP規格製品群	世界標準規格に基づく仕様で互換性があります。セインはOCP規格の構想段階からこのプロジェクトに携わってきました。（参考：OCPの一員としてデータセンター業界をけん引）セインのOCP規格製品は、標準規格を上回る品質を実現しています。
セインオリジナル製品群	長年にわたり培ってきた独自の液冷カップリング技術に基づく高性能カップリングです。大手北米IT企業のプロジェクトなどで多数の実績があり、高い信頼を得ています。

手動接続型 / ブラインドメイト接続カップリング

手動接続と、芯振れ許容量のあるブラインドメイト接続の2種類のカップリングをご用意。データセンターの直接液冷 (DLC)インフラに合わせて選択可能です。

手動接続型カップリング	オスとメスのカップリングを手で押し込む、またはねじ込むことで接続します。ラッチ式の手動接続、片手操作とも呼ばれます。UQD規格カップリングでは、クランプやフェルールでの組付けが不要なプッシュロック式ホース接続も選択可能で、迅速かつ確実な組付けができます。UQD、LQC、ウルトラフローSTC、スマートフローの各カップリングは、いずれも被圧下で接続できるホットスワップ対応です。冷却水循環装置（CDU）の稼働を止めずに着脱できます。
ブラインドメイト接続カップリング	着脱時の芯振れや偏角等への許容度が高く、カップリング部分に手を触れずに接続可能です。芯ずれが生じても着脱が可能なため、ロボットによるラックの自動接続にも最適です。ラックマウント型コールドプレートやプラグインモジュールに適しています。こちらもホットスワップ対応で、冷却水循環装置(CDU)の稼働を止めずに着脱可能です。

製品ラインナップ

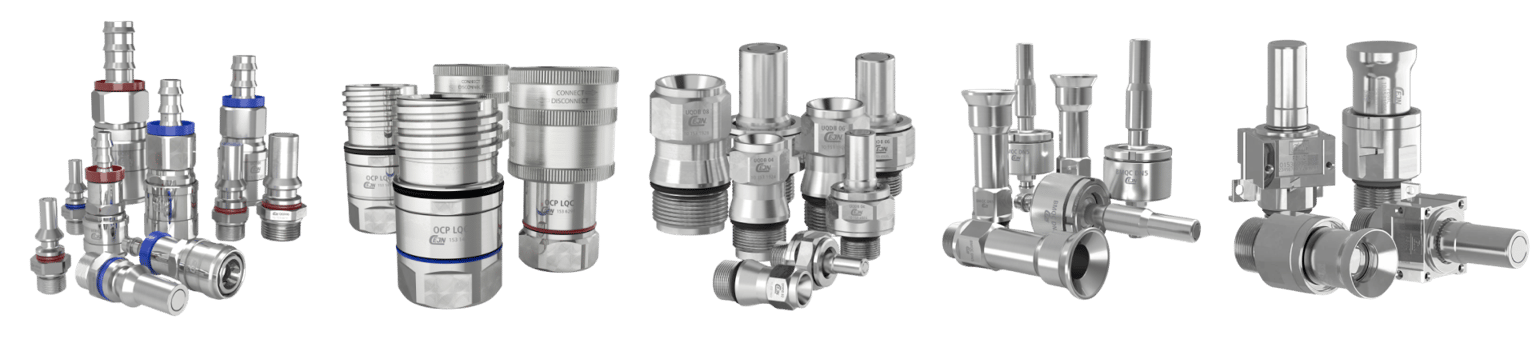

OCP規格製品群

データセンター業界をけん引する共同コミュニティ「Open Compute Project (OCP)」内で開発された、データセンター液冷システム用クイック・ディスコネクト(QD)の世界標準規格に対応した製品です。規格の成り立ちは規格ごとに異なり、例えばUQDはインテル社が主導し、LQCはMeta社が主導してOCP内で開発されました。セインは共同開発に携わったメーカーの一つです。セインでは、プロジェクトから生まれたOCPの世界標準規格であるUQD、LQC、UQDB、BMQC、PBMCに準拠した5シリーズを展開しています。

オープンスタンダードであるため、同じ規格の仕様に沿って製造されたカップリングであればどのメーカーの製品でも接続が可能。入手性、互換性の点でメリットがあり、国内外のデータセンターでの採用が広がっています。

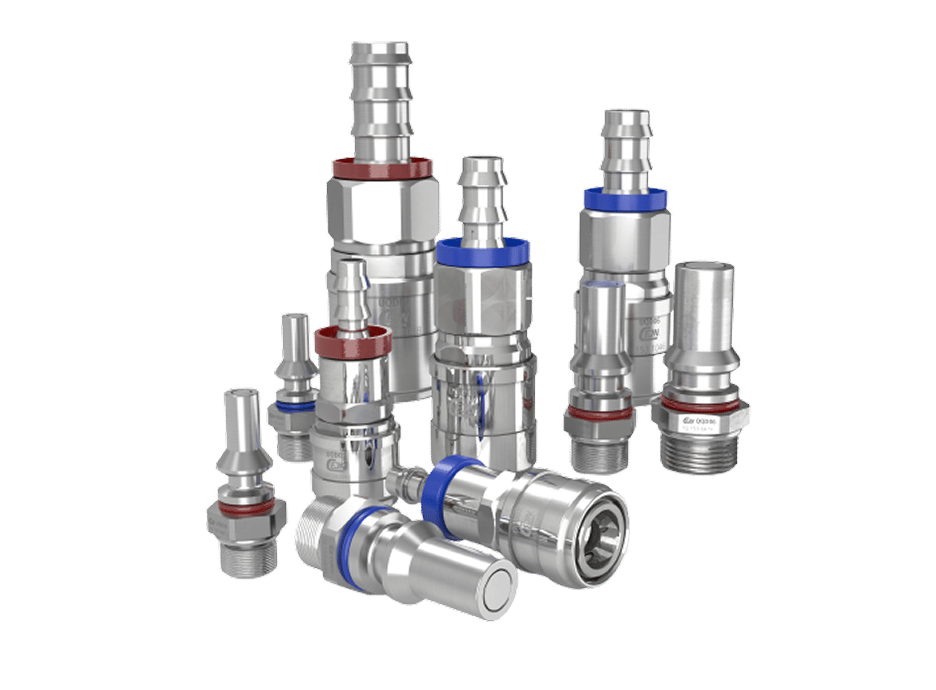

UQD カップリング

LQC カップリング

UQDB カップリング

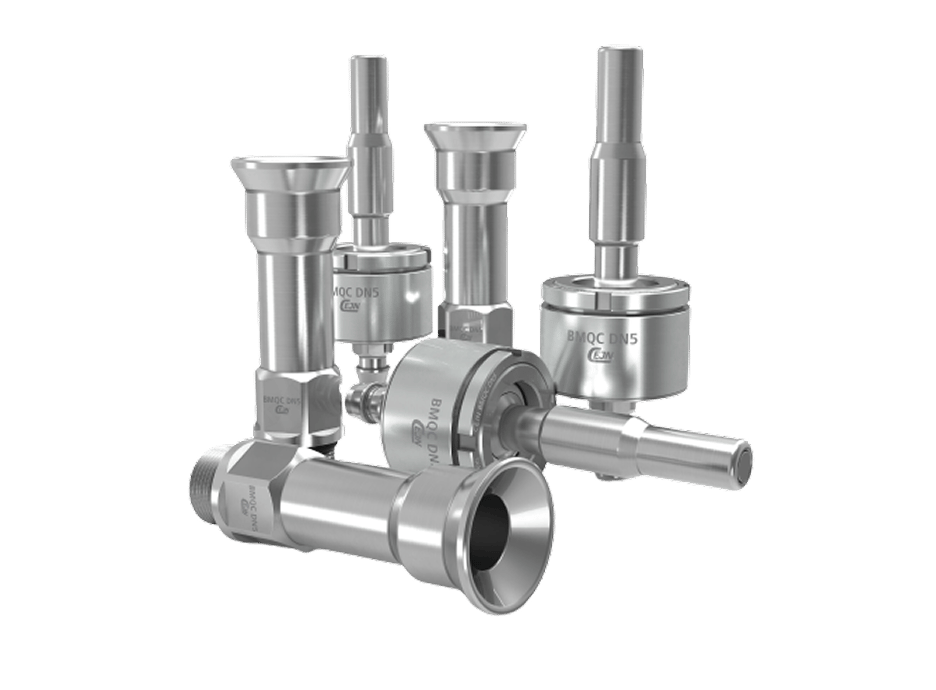

BMQC カップリング

PBMC カップリング

BMQC カップリングのブラインドメイト接続のイメージ

セインオリジナル製品群

長年にわたり培ってきた独自の液冷カップリング技術に基づく、高性能なカップリングです。大手北米IT企業のプロジェクトなどで多数の実績があり、高い信頼を得ています。

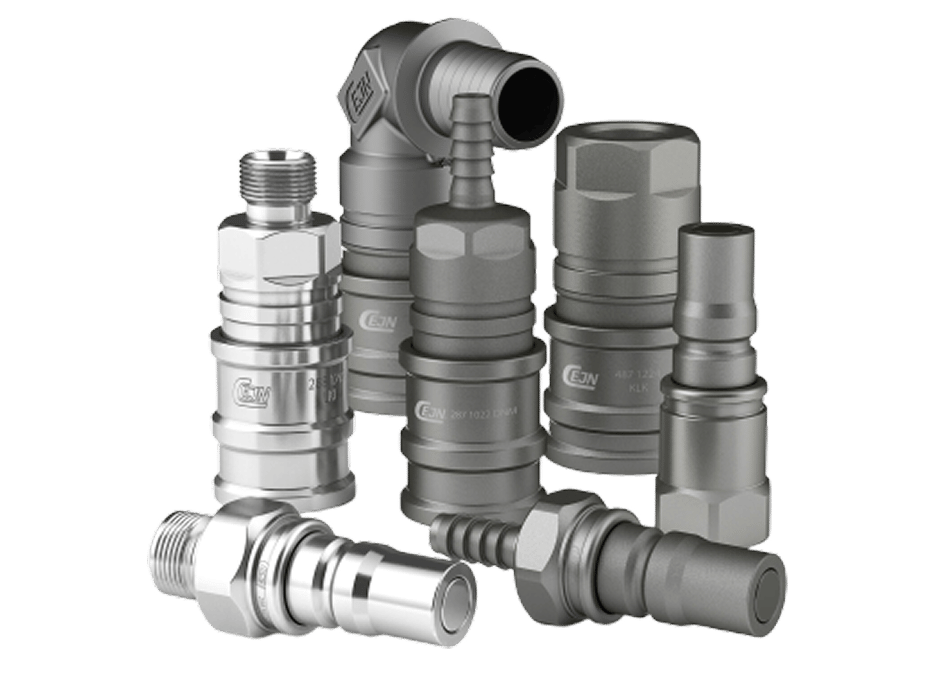

ウルトラフロー クイック・カップリング

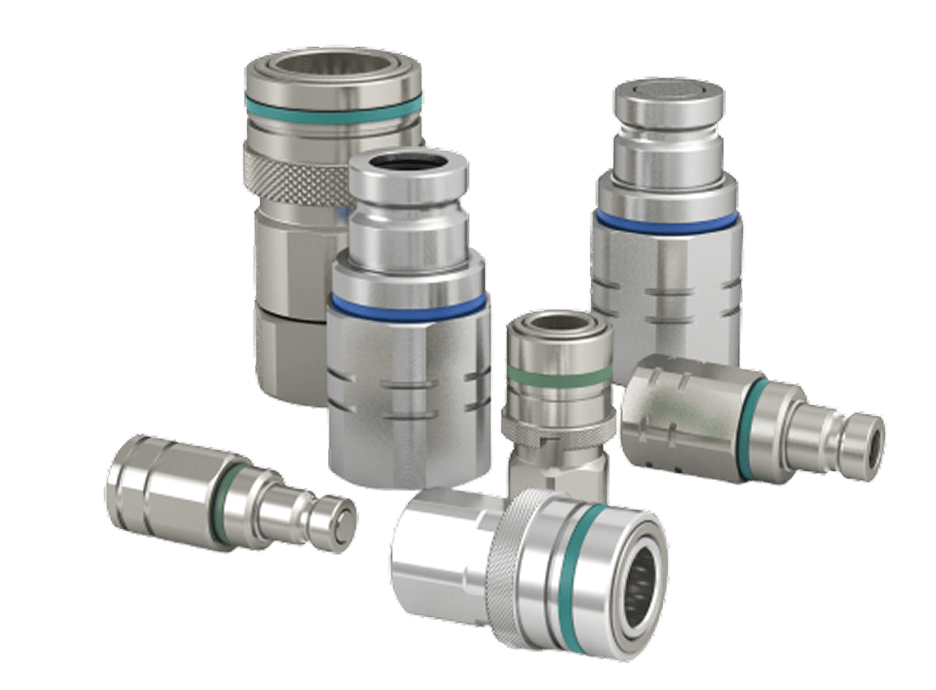

ノン・ドリップ クイック・カップリング

ウルトラフローSTC カップリング

スマートフロー ドライブレイク・カップリング

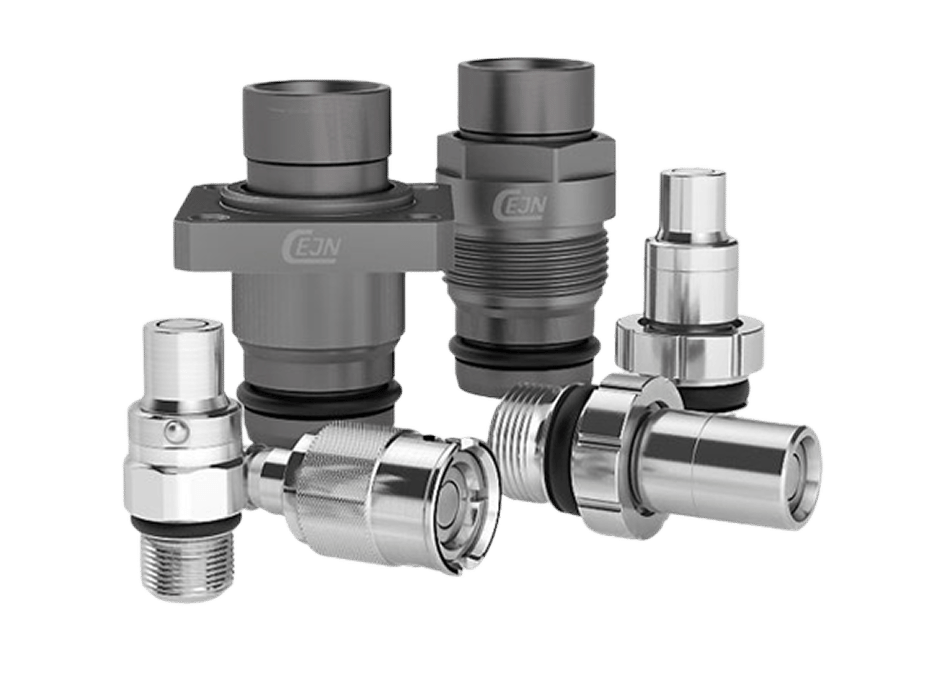

ブラインドメイト オート・カップリング

関連製品

熱管理用ホース

熱管理用ホースは、データセンターの液冷システムで冷却液を移送するために設計された液冷用ホースです。セインでは、液冷・水冷用カップリングと熱管理用ホースをあわせて提供し、両製品のサポートにも一括で対応します。

セインについて

セインは、スウェーデンに本社を構えるクイック・コネクトカップリング(迅速流体継手)の総合メーカーです。1955年に初めて特許取得済のクイック・コネクトカップリングを発売して以来、あらゆる工業分野に高品質で革新的な製品を提供し続けています。

ヨーロッパ市場では業界のリーディングカンパニーとしての地位を確立し、クイック・コネクトカップリングの定番メーカーとして認知されています。現在は世界各国に販売拠点を展開するグローバル企業です。

OCPの一員としてデータセンター業界をけん引

Open Compute Project (OCP)は、より効率的かつ持続可能なデータセンター・ソリューションの創造に取り組む共同コミュニティです。セインは、データセンター業界をけん引するOCPの一員として、コンセプト段階から参画し、グローバルスタンダードの確立に貢献しています。

OCP内で開発した世界標準規格の基準をクリアすることはもちろん、長年にわたり培ってきたセイン独自の経験により、標準規格をさらに上回る品質をキープしています。

大手北米IT企業のプロジェクトなどで多数の実績があり、高い信頼を得ています。

お客様のニーズに対応する開発体制

標準品とは別で、お客様のニーズに応じたカスタム品の開発にも対応可能です。

環境マネジメントシステムの国際規格に準拠

環境マネジメントシステムの国際規格「SS-EN ISO 14001」および、品質マネジメントシステムに関する国際規格「SS-EN ISO 9001」に基づいて、DNV Certification ABから自主的に認証を受けています。
