透明基板・透明FPC | SPET(エスペット)シリーズ
透明基板「SPET」は、透明ながら一般的なフレキシブル基板と同じように使用でき、アンテナ、ヒーター、ディスプレイとしても利用可能です。
薄く柔軟なタイプ、立体形状にも対応可能なタイプなどもラインナップしています。
このような方におすすめ
・透明なプロダクトを開発したい
・ガラス面に、アンテナ機能やヒーター機能を付与したい
・透明なディスプレイを作りたい
・伸縮性のあるフレキシブルな基板を探している
透明基板 SPETシリーズとは
SPET(エスペット)は、高透明でフレキシブルな基板です。
見た目に影響を与えずに、さまざまな機能を付与することが可能です。用途・形状ごとに複数のラインナップがあります。
耐熱性が高いため、車載や民生製品で使用するプロダクトにも適用可能です。また、他社提供の透明なフレキシブル基板は耐熱性が低くはんだ付けができないという課題がありましたが、SPETシリーズははんだ付けができ、実用的である点が強みです。
| 製品名「SPET」の由来 |
|---|
| Super PolyEthylene Terephthalate |
透明基板 SPETシリーズの特徴

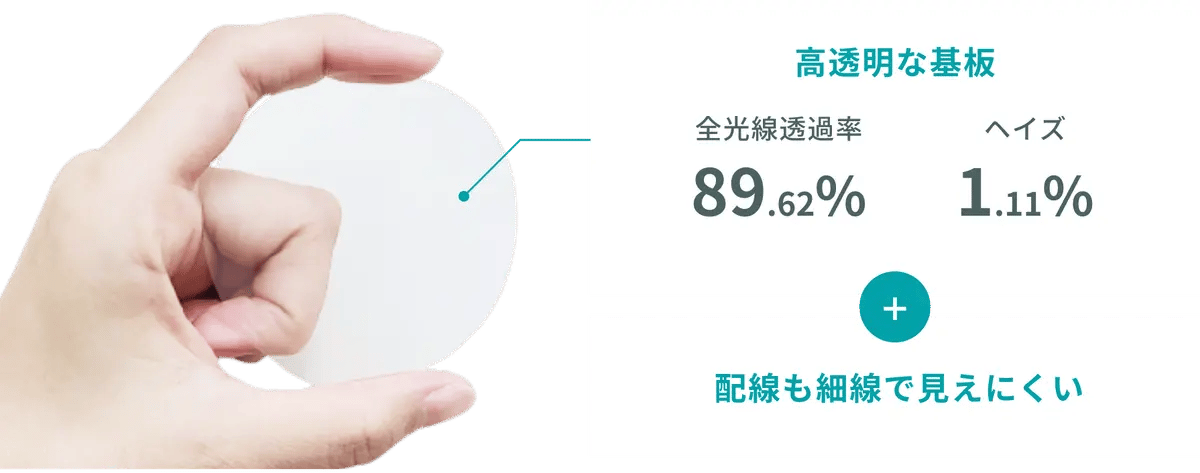

高透明でフレキシブル
SPET(エスペット)は、高透明でフレキシブルな基板です。基板の全光線透過率89.62%、ヘイズ1.11%、配線も細線で見えにくい特徴があります。見た目に影響を与えずに、さまざまな機能を付与することが可能です。用途・形状ごとに複数のラインナップがあります。

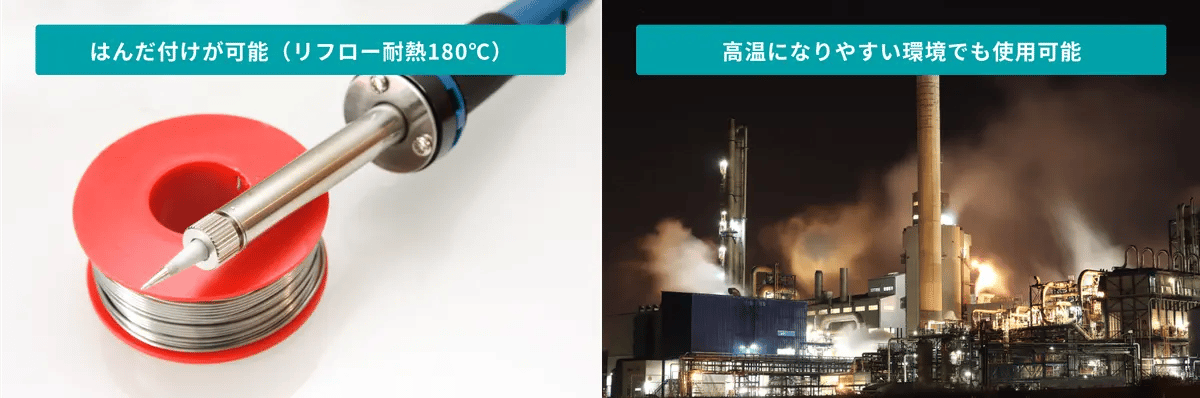

優れた耐熱性
耐熱性が高いため、一般的な基板やFPCと同じように電子部品のはんだ付け実装が可能です(リフロー耐熱180℃)。また、工場内など、高温になりやすい環境でも使用することができます。

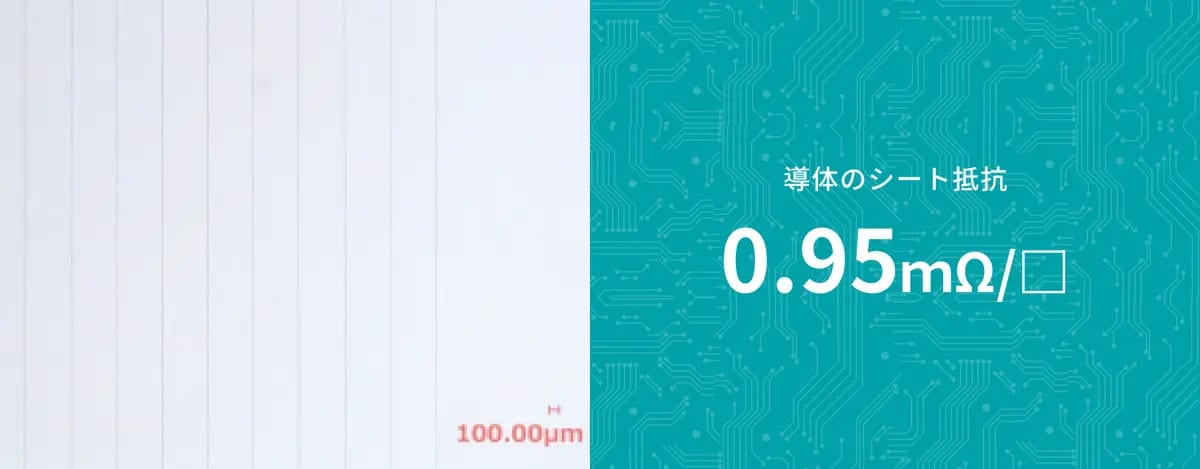

低抵抗な導体
配線に銅を使用しており、電気抵抗が低いため、電力のロスが少ないです。(銅箔厚18μmの場合、導体のシート抵抗0.95mΩ/□)

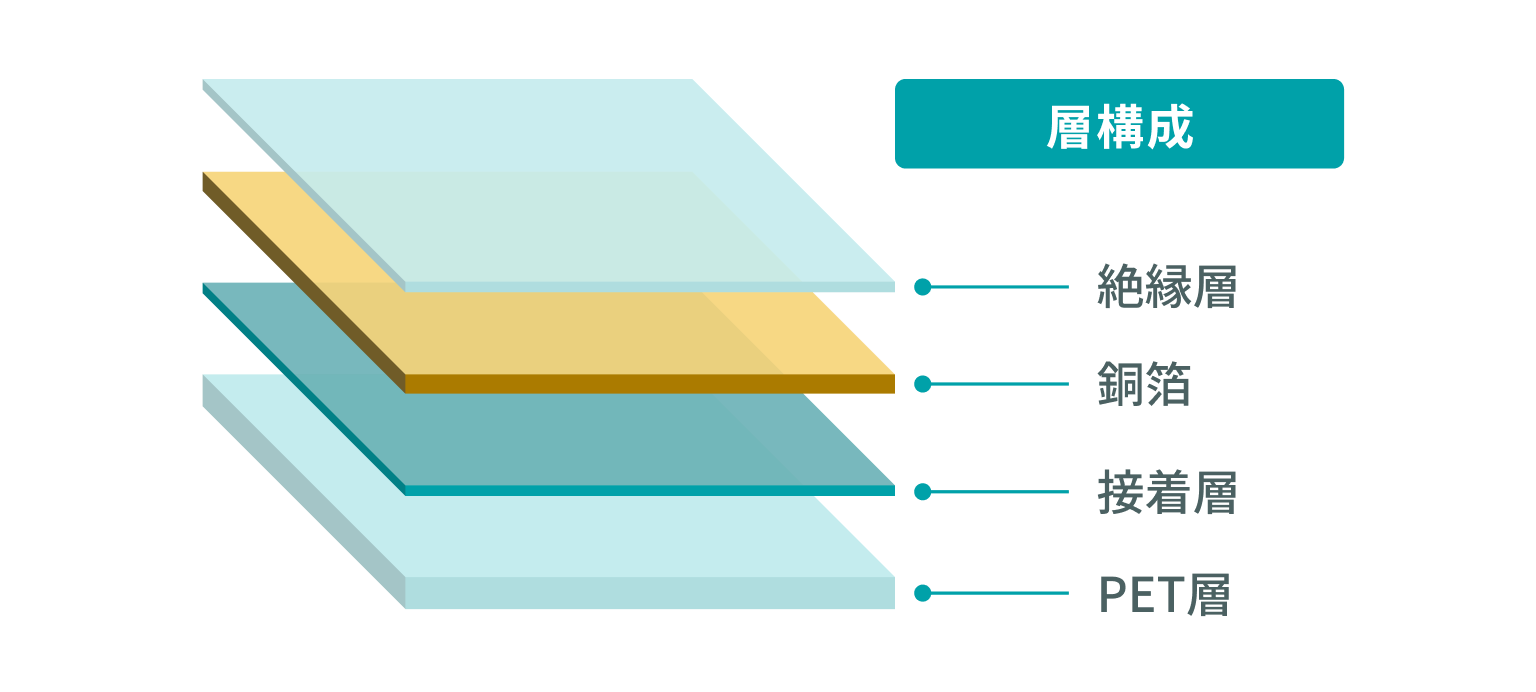

層構成
・PET層(厚さ100μm/188μm) + 接着層 + 銅箔(厚さ3μm/ 9μm/ 12μm/18μm) + 絶縁層
・総厚143μm〜246μm程度

仕様
| 全光線透過率 | 89.62% |
|---|---|
| ヘイズ値 | 1.11% |
| 耐熱温度 | 180℃(ピーク温度) |
| 部品実装 | 低温はんだにて可能(リフロー同条件で可) |
| 曲げ | R2.5対応(繰り返しの屈曲不可) |
| 標準L/S | お問い合わせください |
| 表面処理 | Niメッキ、電解Auメッキ、黒化処理(他応相談) |
用途別ラインナップ
一般的な配線基板としての使用はもちろん、アンテナ、ヒーター、ディスプレイとしての用途でもお使いいただけます。
- 透明基板 SPET-MM
- 透明アンテナ SPET-SG
- 透明フィルムヒーター
- 透明ドット・マトリックス・ディスプレイ

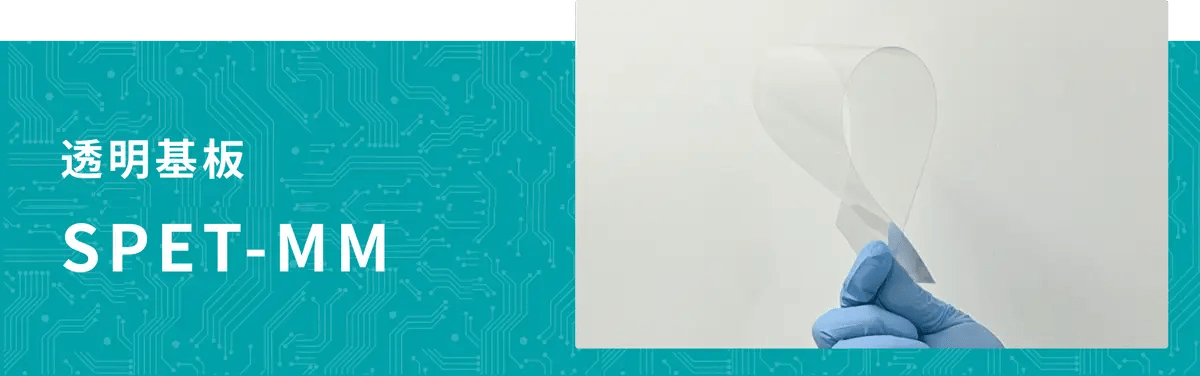

透明基板 SPET-MM
配線が見えにくい透明基板です。通常の基板として様々な部位にご利用いただけます。

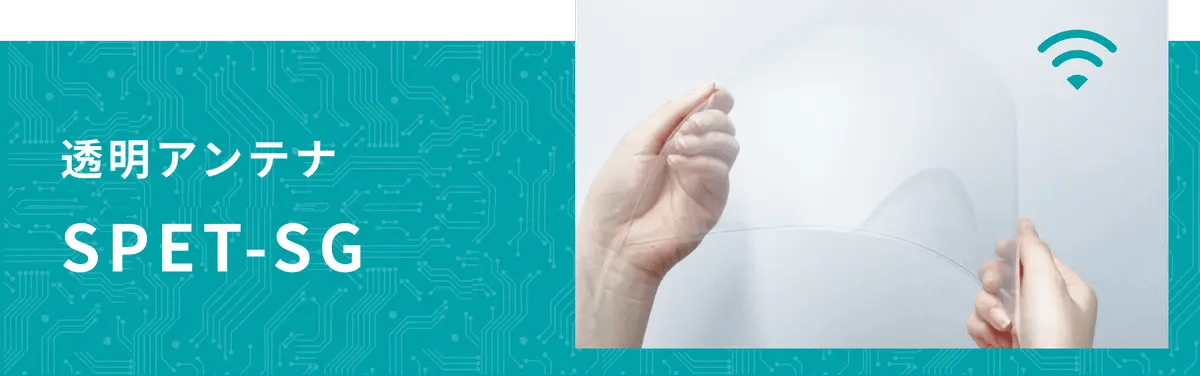

透明アンテナ SPET-SG
フレキシブルで透明性の高いアンテナです。5G通信への対応のため近年注目を集めており、建築物や車両の窓面に実装するアンテナとして採用実績があります。また、スマートグラスなどウェアラブル端末のご相談もいただいています。

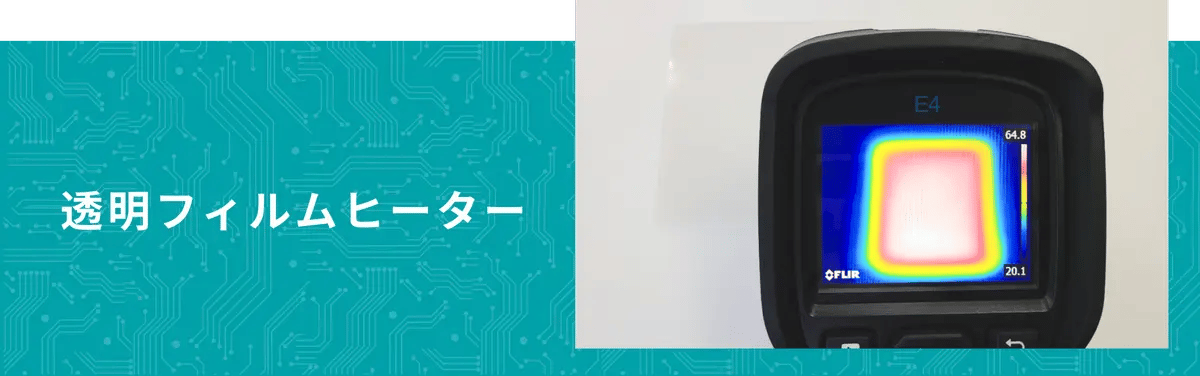

透明フィルムヒーター
透明フィルムヒーターは、プロダクトの見た目に影響を与えずに暖めることができる、フィルム状のヒーターです。フィルムインサート成形により、任意の立体形状に成形可能です。ガラス窓やカメラ・センサ関係の融雪・防曇など幅広い分野で活躍しています。

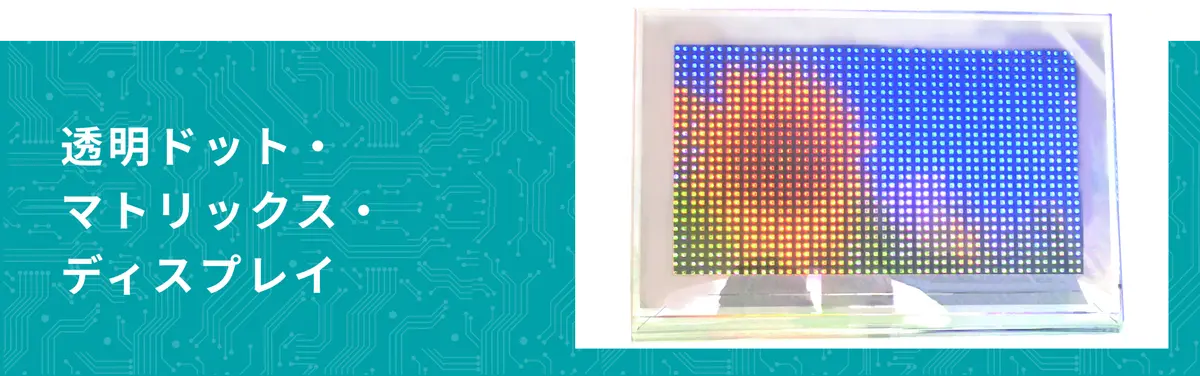

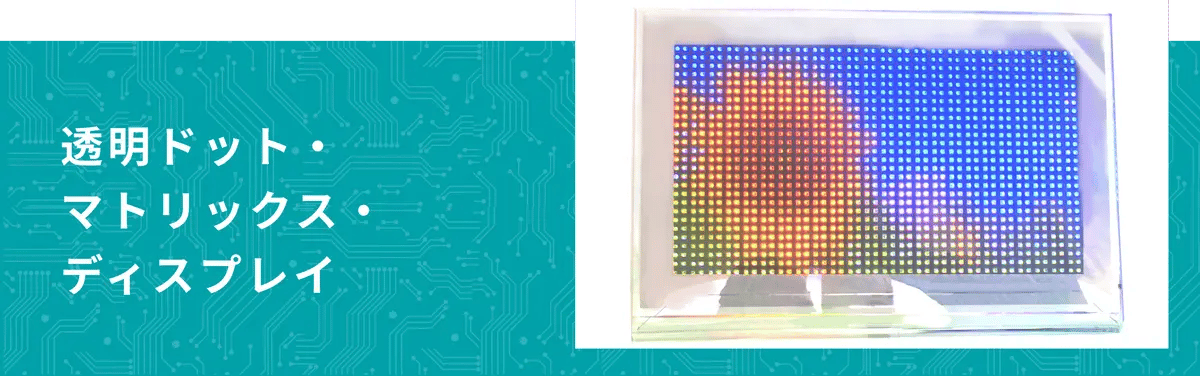

透明ドット・マトリックス・ディスプレイ
透明フィルムにLEDを実装したディスプレイです。ガラスやプラスチックなど、透明な面にメッセージを表示させることができます。自動車の窓ガラスの表示器などへの適用事例がございます。

形状ラインナップ
さまざまな形状の透明基板をご用意しています。お客様のニーズをお伺いし、最適な形状をご提案いたします。
- 薄く柔らかい透明基板 SPET-NN
- フィルム・インサート成型用フィルム
- 長尺フィルム基板

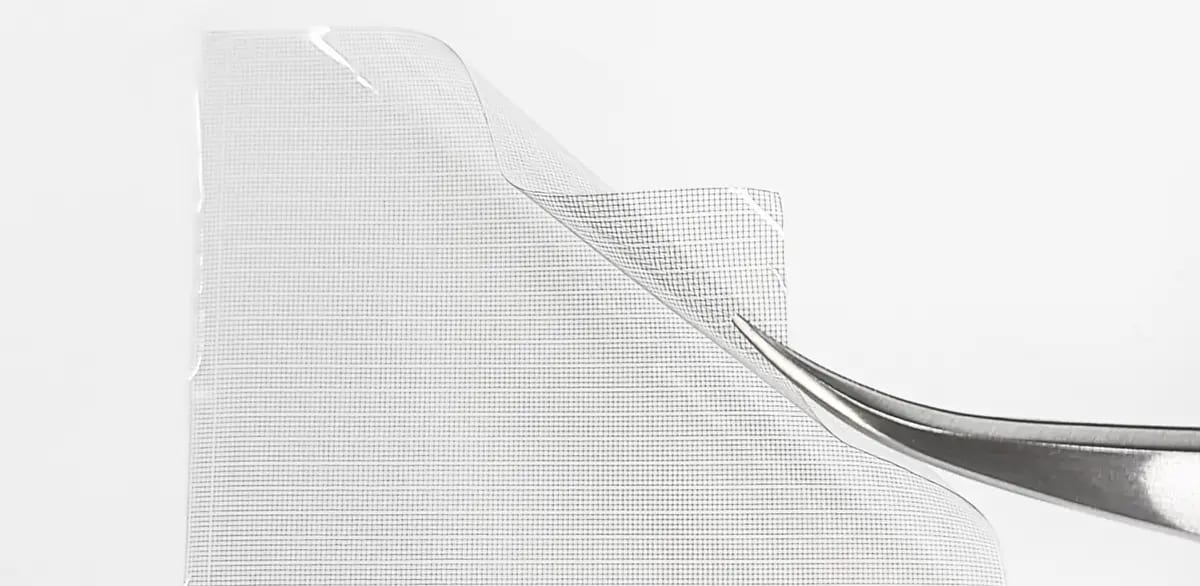

薄く柔らかい透明基板 SPET-NN
薄さ・柔らかさ・透明感を追求した透明基板です。とても薄く柔軟なため、モノへの貼り付けや挟み込みが容易になりました。電気的な特性は従来のSPETと相違ありません。

特徴
高い透明性 - 全光線透過率91.67%
銅箔がない部分の透過率が91.67%です。銅箔の配線幅や間隙によって全体の透過率は変化します。設計次第で、配線を見えにくくすることが可能です。
とても薄く柔らかい - ベース厚25μm
モノに貼り付けた場合、貼り付け材料との段差を感じさせません。またモノの間に挟み込む場合はフィルムエッヂが全く気にならず、配線も目立たちにくい基材です。
耐熱性が高い - 手半田での耐熱温度260℃
SPET-NNは手半田での耐熱温度が260℃であり、はんだ実装ができます。SPETシリーズの他製品ははんだ耐熱温度180℃でしたが、SPET-NNはPET層をなくすことで耐熱温度が上がりました。

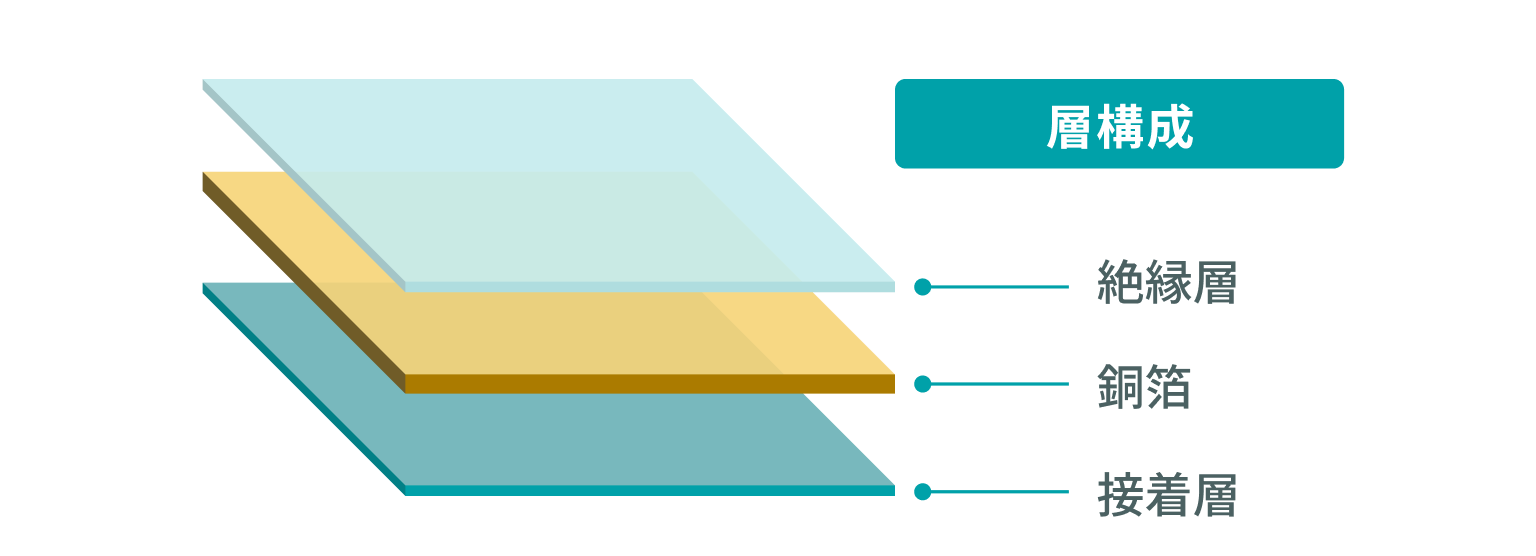

層構成
SPETシリーズの基本的な層構成にはPET層がありますが、SPET-NNでは、そのPET層を剥がして使用できるようしました。これにより、薄さ・柔らかさ・透明感を実現しています。
・絶縁層+銅箔+接着層
・総層厚52μm

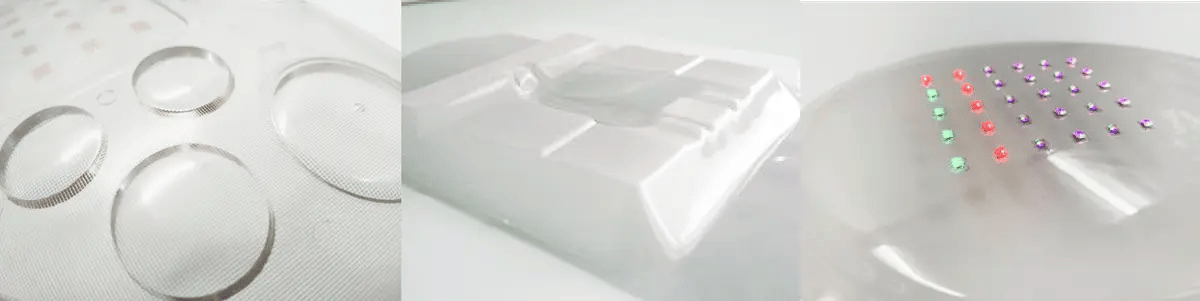

フィルム・インサート成型用フィルム
導体の抵抗値を変化させることなく自由に伸ばすことができる、フィルム状の透明基板です。フィルムインサート成形により、成形樹脂や加飾フィルムと結合させることで、任意の立体形状の基板(3次元立体基板)を作成することができます。自動車のヘッドランプやミリ波レーダ対応エンブレムへの実績があります。

部品実装
・リフロー実装 180℃ピーク 低温はんだ推奨
・手実装 230℃ピーク 共晶はんだ推奨(高温はんだは別途相談)
・インサート成型 PCなどの成型に対応

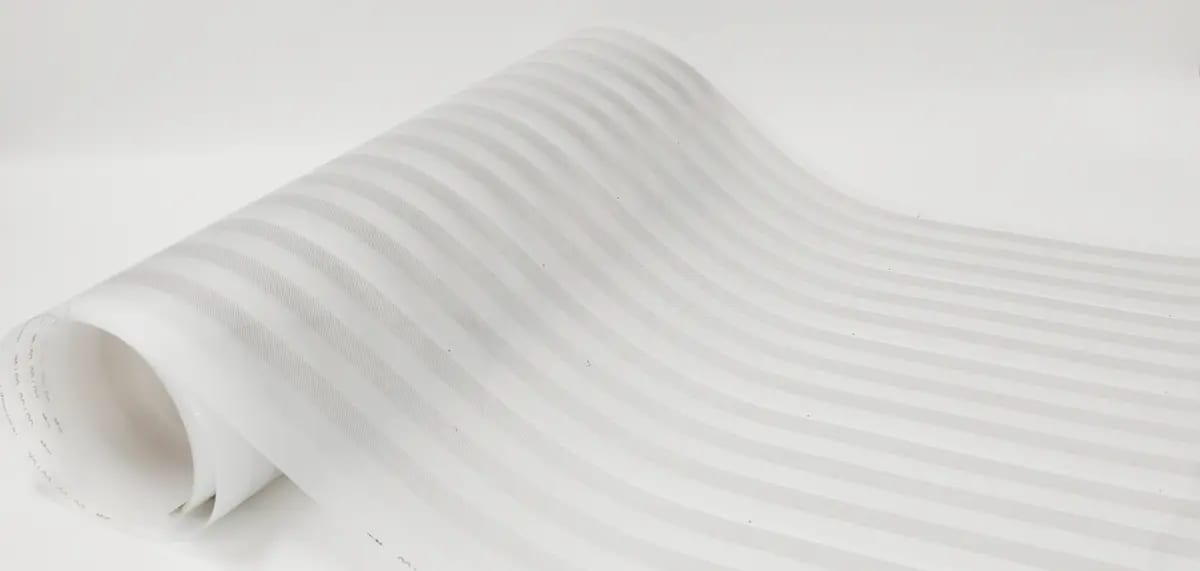

長尺フィルム基板
200mまでの長さの基板を連続パターンを繋ぎ目無しで加工可能です。その長さを活かして、目立たない所への配線用としてご活用いただいています。店舗看板、電波シールド、ビニールハウスなどへの採用実績がございます。

透明基板 SPETシリーズの適用例
SPETシリーズは、幅広い用途で使用可能です。車載用途をはじめ、アミューズメント製品、通信・事務機器製品、デジタル家電製品、ホームアプライアンス、ウェアラブル製品など様々な分野で実用化されています。

| 車載製品 |
・車載カメラ、LiDAR
|
|---|---|
| アミューズメント製品 |
・ぱちんこ、スロット
|
| 通信・事務機器製品 |
・複合機
|
| デジタル家電製品 |
・テレビ
|
| ホームアプライアンス |
・冷蔵庫
|
| ウェアラブル製品 |
・腕時計
|
| その他 |
・店舗看板
|
シライ電子工業について
透明基板の先駆者 シライ電子工業

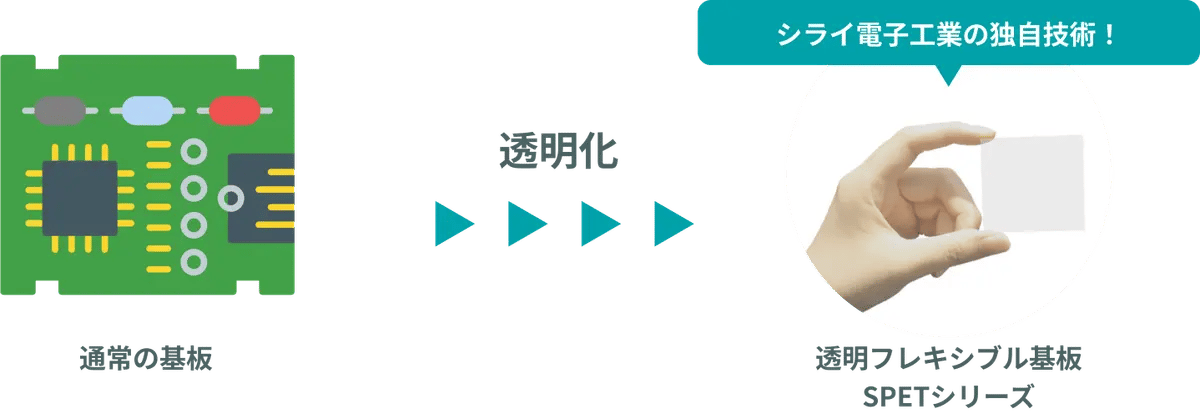

当社は元々、従来の緑色のプリント配線板を製造していました。これまでの基板の常識を覆す新製品を開発したいという代表者の思いがあり、「透明な基板」のアイディアが生まれました。本来であれば製品内部に収められ外部からは見ることのできない基板を、製品の表面など見えるところにも実装できるようにする発想です。クリアさを求めて改良を重ね、高透明・高耐熱・低抵抗を特徴とした透明フレキシブル基板「SPET」が生まれました。

シライ電子工業の強み

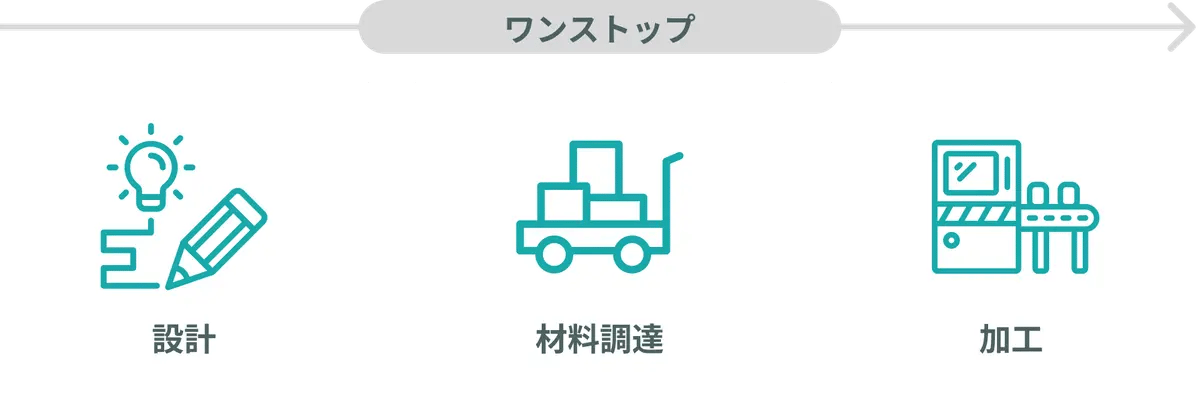

設計・材料調達・加工までワンストップ
透明基板の設計・材料調達・加工までワンストップで承ります。これまで培ってきた透明基板のノウハウを生かし、お客様の開発をサポートいたします。

お客様のご要望に応じてカスタマイズ可能
シライ電子工業は、お客様のニーズに柔軟にお応えします。SPETシリーズはシライ電子工業独自で開発した素材を使用しているため、お客様のニーズに合わせて素材レベルでのカスタマイズが可能です。
開発段階から量産まで対応可能
開発段階からのご相談はもちろん、量産への対応も可能です。規模感に関わらず、まずはお気軽にご相談ください。
よくある質問
Q: 他社製の透明基板と比較した、最も大きな優位性は何ですか?
A: 一般的な透明基板は耐熱性が低いためはんだ付けが難しく、高温環境における耐久性も低い傾向にあります。SPETシリーズは高い耐熱性により、はんだ付けによる実装が可能で、高温環境でも使用可能である点が、他社製品と比較した最大の強みです。他社製の透明基板では製品開発がうまくいかなかったというお客様が、当社のSPETシリーズを採用して無事製品化されたケースもございます。
Q: ここで紹介されているラインナップ以外の形状・用途の透明基板も開発可能ですか?
A: お客様のニーズにお応えできるよう、柔軟に対応いたします。曲げたい、薄くて耐熱性のあるものが良いといったご要望にもお応えできます。
