2液混合ディスペンサーとは？エポキシ・ウレタン樹脂塗布の基礎知識

2液混合ディスペンサーとは

2液混合ディスペンサーは、主剤と硬化剤の2つの液剤を個別に計量し、正確な比率で混合してから吐出する装置です。エポキシ樹脂やウレタン樹脂、シリコーン樹脂など、2液を混合することで硬化反応が進む樹脂の塗布に使用されます。

2液性樹脂の特性と課題

2液性樹脂は、主剤と硬化剤が混合されることで化学反応が始まり、一定時間後に硬化します。この混合から硬化開始までの時間を「可使時間」（ポットライフ）と呼びます。可使時間は樹脂の種類によって異なり、数分から数時間まで幅があります。

手作業で2液性樹脂を扱う場合、いくつかの課題が生じます。まず、混合比率を正確に計量することが難しく、比率のばらつきが硬化後の物性に影響します。また、一度混合した樹脂は可使時間内に使い切る必要があり、作業効率が制限されます。さらに、混合が不十分だと硬化不良の原因となります。

2液混合ディスペンサーの基本構成

2液混合ディスペンサーは、主に以下の構成要素から成り立っています。

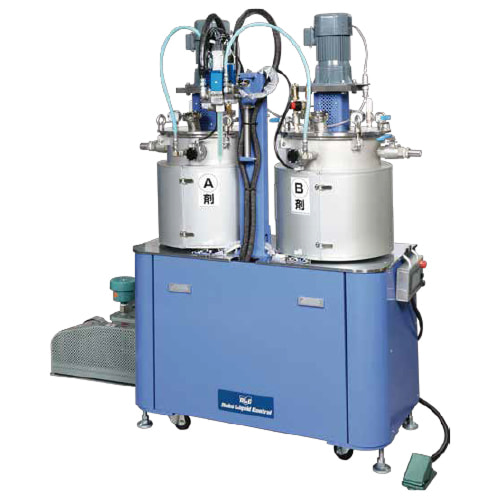

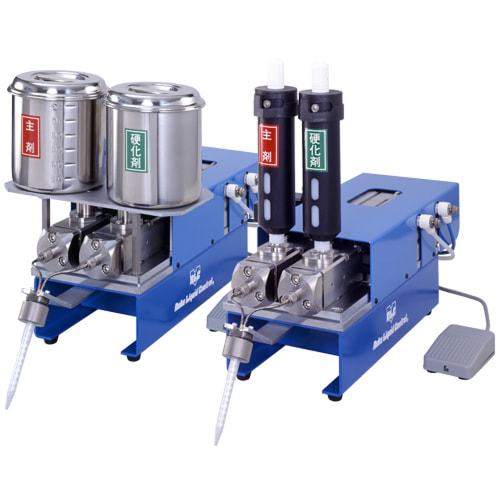

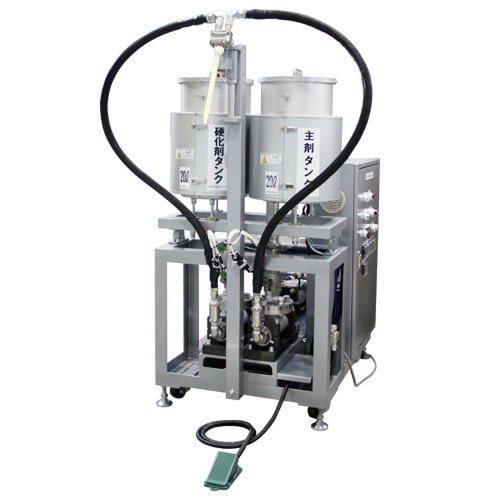

まず、材料タンクは主剤と硬化剤をそれぞれ貯留する容器です。材料の性質に応じて、加温機能や撹拌機能を備えたものもあります。次に、計量部は各液剤を正確に計量して送り出す機構です。計量方式には複数の種類があり、後述する混合方式と密接に関連します。混合部は2つの液剤を混ぜ合わせる部分で、スタティックミキサーやダイナミックミキサーなどが用いられます。吐出部は混合された樹脂をワークに塗布するノズル部分です。

対応する樹脂の種類

2液混合ディスペンサーで塗布される代表的な樹脂には、以下のようなものがあります。

エポキシ樹脂

エポキシ樹脂は、優れた接着性と耐熱性、電気絶縁性を持つ樹脂です。電子部品の封止や接着、コーティングなど幅広い用途で使用されます。混合比率は製品によって異なりますが、主剤と硬化剤を1:1や2:1、10:1などの比率で混合するのが一般的です。可使時間は配合によって大きく異なり、速硬化タイプから長時間作業が可能なタイプまで選択できます。

ウレタン樹脂

ウレタン樹脂は、柔軟性と弾性に優れた樹脂です。振動吸収や衝撃緩和が求められる用途、シール材、コーティング材として使用されます。エポキシ樹脂と比較して柔軟な硬化物が得られるため、熱膨張差の大きい部材の接着や、可動部のシールなどに適しています。

シリコーン樹脂

シリコーン樹脂は、耐熱性と耐候性、電気絶縁性に優れた樹脂です。幅広い温度範囲で安定した特性を維持できるため、高温環境下で使用される電子機器の封止や、屋外設置機器のシールなどに用いられます。硬化後もゴム状の弾性を保つ製品が多いのが特徴です。

アクリル樹脂

アクリル樹脂は、高い透明性と耐候性を持つ樹脂です。光学部品の接着や、外観が重視される用途での接着に使用されます。2液性のアクリル系接着剤は、硬化速度が比較的速いものが多く、生産性の向上に寄与します。

混合方式の違い

2液混合ディスペンサーの混合方式は、大きく「スタティックミキシング」と「ダイナミックミキシング」に分けられます。それぞれに特徴があり、使用する樹脂や用途に応じて選択します。

スタティックミキシング

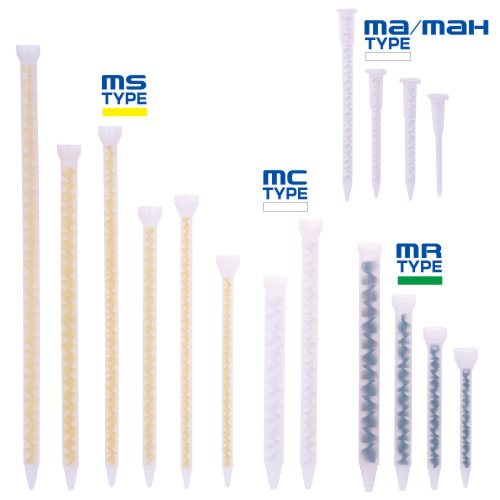

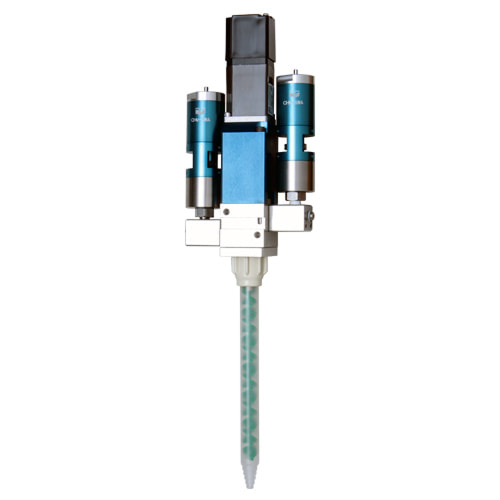

スタティックミキシングは、管内に固定されたエレメント（らせん状の羽根）を通過させることで2液を混合する方式です。駆動部がないため構造がシンプルで、メンテナンスが容易です。

この方式では、液剤がエレメントを通過するたびに分割と合流を繰り返すことで混合が進みます。エレメントの数を増やすほど混合度が高まりますが、圧力損失も増加します。可使時間が長い樹脂や、比較的粘度の低い樹脂に適しています。

スタティックミキサーは使い捨ての場合と、洗浄して再利用する場合があります。可使時間が短い樹脂では、ミキサー内で硬化が進むと交換が必要になるため、使い捨てタイプが選ばれることが多いです。

ダイナミックミキシング

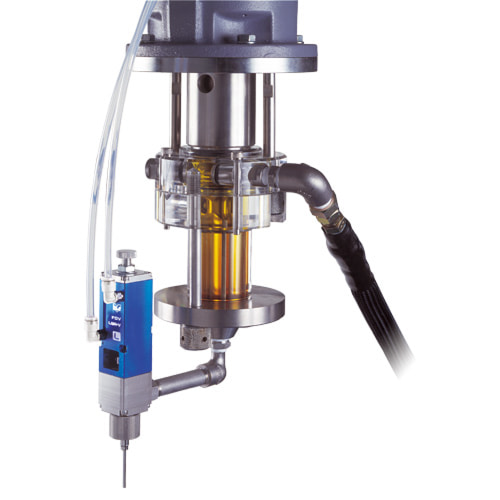

ダイナミックミキシングは、モーターで駆動する撹拌羽根によって2液を積極的に混合する方式です。スタティックミキシングと比較して、より確実な混合が可能です。

高粘度の樹脂や、混合比率の差が大きい樹脂（主剤と硬化剤の比率が10:1以上など）でも均一な混合を実現できます。また、フィラー（充填材）を含む樹脂でも、フィラーを均一に分散させながら混合できます。

ダイナミックミキサーは洗浄が必要なため、使用後のメンテナンスに手間がかかります。ただし、溶剤による自動洗浄機能を備えた装置もあり、メンテナンス負荷を軽減できます。

混合方式の選び方

混合方式を選ぶ際は、使用する樹脂の特性を考慮することが重要です。可使時間が長く粘度が低い樹脂であれば、スタティックミキシングで対応できることが多いです。一方、可使時間が短い樹脂、高粘度の樹脂、フィラー入りの樹脂、混合比率の差が大きい樹脂には、ダイナミックミキシングが適しています。

また、生産量や切り替え頻度も考慮します。多品種少量生産で頻繁に樹脂を切り替える場合は、使い捨てのスタティックミキサーが有利な場合があります。大量生産で樹脂の切り替えが少ない場合は、ダイナミックミキサーの初期コストを回収しやすくなります。

導入時の検討ポイント

2液混合ディスペンサーを導入する際は、以下のポイントを検討する必要があります。

混合比率の精度

2液性樹脂は、規定された混合比率から外れると硬化不良や物性低下の原因となります。特に混合比率の差が大きい樹脂（10:1や100:1など）では、少量側の計量精度が全体の品質に大きく影響します。導入前に、使用する樹脂の許容誤差範囲と装置の計量精度を確認することが重要です。

吐出量の範囲

用途によって必要な吐出量は大きく異なります。電子部品への微量塗布では数十μLから数百μL程度、ポッティングでは数mLから数十mL程度、大型部品のシールでは数十mL以上が必要になることもあります。装置の吐出量範囲が用途に適合しているか確認します。

材料の供給方式

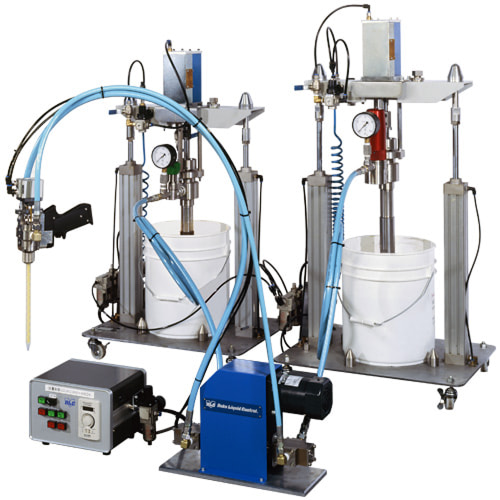

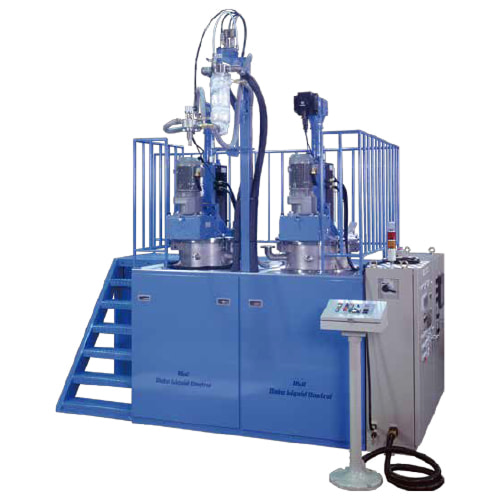

材料タンクの容量と供給方式も検討が必要です。少量生産であれば小容量のカートリッジ式で対応できますが、大量生産では大容量タンクからの圧送が必要になります。また、材料によっては加温や撹拌が必要な場合もあり、供給システム全体の設計が求められます。

洗浄・メンテナンス

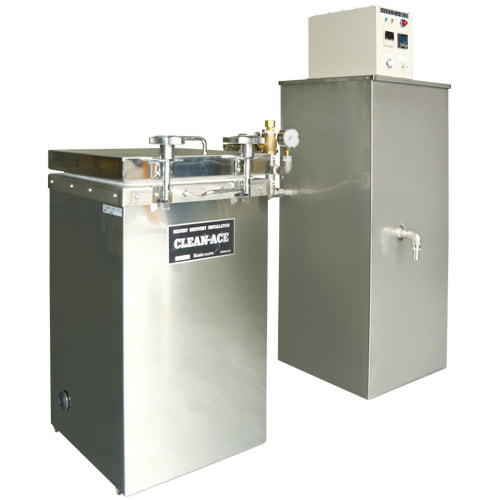

2液混合ディスペンサーは、混合部で樹脂が硬化すると装置が使用できなくなります。作業終了時や長時間の休止時には、適切な洗浄が必要です。自動洗浄機能の有無、使用する洗浄溶剤の種類、洗浄に要する時間などを確認し、運用計画に組み込みます。

既存設備との統合

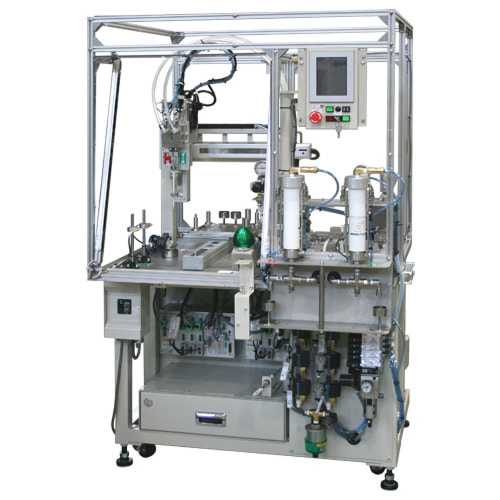

生産ラインに組み込む場合は、ロボットや搬送装置との連携が必要です。制御信号のインターフェース、物理的な取り付け方法、タクトタイムへの適合などを事前に確認します。また、将来的な生産量の変動や製品変更への対応も考慮しておくと、長期的な運用がスムーズになります。
