製造現場や医療施設、金融機関には、停電時も安全に動作を継続すべき装置が数多く存在します。突然の停止は、データ損失や製品不良、安全上のリスクを招く可能性があります。

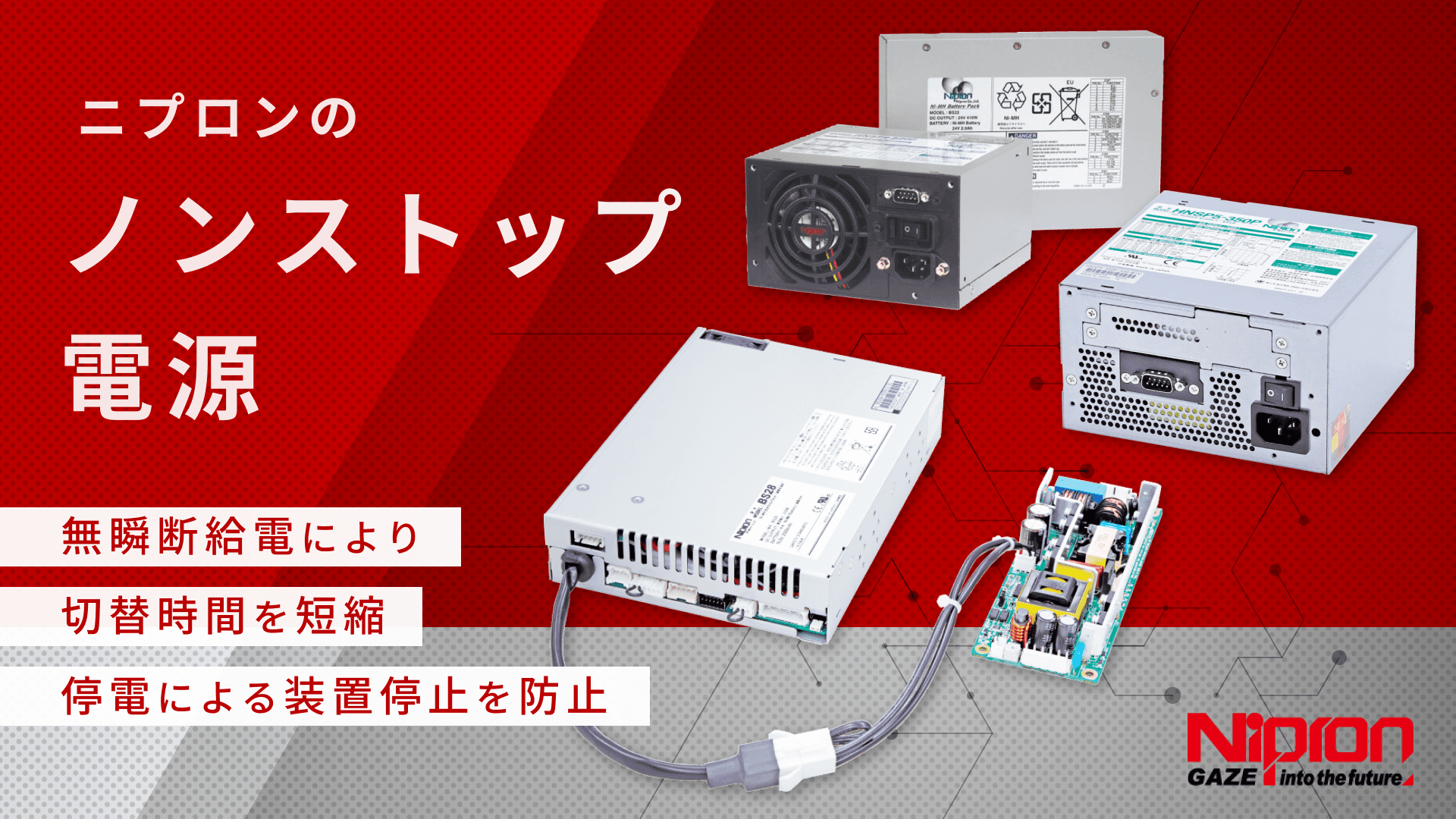

ニプロンのノンストップ電源は、独自の充放電技術により停電発生時も切替時間ゼロでバッテリからの給電に移行する「無瞬断給電」を実現。安全なシャットダウンやデータ保存の時間を確保します。一般的なUPSと比較して省スペース化、高効率化、低コスト化を達成し、装置筐体内への組み込みも可能です。
目次
ノンストップ電源の仕組み
停電・瞬停から装置を守る無瞬断電源
対応電源にバッテリパックを接続するだけで、停電・瞬停・電圧低下といった入力障害から装置を保護し、稼働を継続させることができます。
通常時はAC電源から装置へ給電しながら同時にバッテリを充電し、万が一の停電発生時には、タイムラグのない「無瞬断」で自動的にバッテリ給電へと移行します。これにより、予期せぬ装置の停止やデータ損失のリスクを未然に防ぐことが可能です。
ノンストップ電源の原理
電気回路の仕組みは、水の流れに例えるとイメージしやすくなります。
- 商用AC電源 ＝ 「蛇口」
- 電源内部のコンデンサ ＝ 「タンク」
- バッテリ ＝ 「非常用タンク」
 |
 |
| 蛇口（AC電源）から流れる水がタンクに溜まりながら装置へ供給され、同時に非常用タンク（バッテリ）にも水が蓄えられていきます。 | 本来は蛇口が閉まるとタンクが空になったり水位が低くなれば水の供給は止まりますが、非常用タンクがあれば一切のラグなく自動的に水が流れ出すため、装置への供給が途絶えることはありません。 |
UPS（無停電電源装置）との違い
停電バックアップを実現する装置として、UPSが知られています。UPSは大きなバッテリーが入った装置で、バックアップ用の筐体を装置の横に設置します。UPSとノンストップ電源を比較すると、目的や設計思想、用途が異なります。
使用目的
UPSでは電気がUPS内でAC→DC→ACと変換され、さらにPC電源などでAC→DCと変換されるため電力変換が最低3回発生します。ノンストップ電源は電源内部でAC→DCの変換が1回行われ、その直流回路に直接バッテリを接続するため、DC→ACの変換がありません。
また発熱を抑えることで電源自体の長寿命化や、装置全体の熱対策の簡素化にも貢献します。
| UPS | 比較的長時間装置を動かし続けることを目的としています。大きなバッテリを搭載し停電中も装置全体をバックアップします。 |
|---|---|
| ノンストップ電源 |
安全に正規の手順で装置をシャットダウンさせることに主軸を置いています。数分~10分程度のバックアップ時間を確保し、以下の処理を可能にします。
|
設置スペースとレイアウト
 |
 |
|
大きなバッテリを内蔵した箱型装置を別置きする必要があり、設置スペースが必要です。 また、電源との間に複数のACコードが必要となり、コードの抜けや断線といった物理的なトラブルリスクが伴います。 |
バッテリパックは非常にコンパクトで装置筐体内に収納可能です。例えばデスクトップPCの場合、PC筐体内に電源とバッテリを収めることができます。 物理的な接続箇所を減らすことで、配線ミスや接触不良などのリスク低減にも寄与します。 |
導入コスト
ニプロンのノンストップ電源は、一般的なUPSと比較して導入コストを抑えることが可能です。
※詳細はお問い合わせください。
使用用途
一般的なUPSがデータセンターやサーバーのように比較的長時間装置全体を動かし続けることを目的とするのに対し、ノンストップ電源は金融機器での取引中や医療機器での処置中における停電時のデータ保存など、短時間のバックアップで十分な用途に適しています。
装置全体をバックアップする必要がない場合、制御部や重要なデータ保存部分のみをバックアップできます。
ニプロン電源の強み
高効率・小型化
電源の高効率化により電力損失が削減でき、省エネとCO₂削減に貢献します。
また、発熱量が小さくなるため電源の小型化、長寿命化や最終製品の熱対策が容易になります。
ニプロンは業界最高クラスの高効率電源を開発・製造しています。
ピーク対応
ピーク対応電源とは、一時的に連続定格を超える出力が可能な電源です。
モータなどの始動電流が必要な機器に対し、始動電流に合わせた電源選定が不要となり、定常時の容量を考慮した小容量・小型の電源選定が可能になります。
低ノイズ
ノイズフィルター回路の強化や、部品配置の最適化などにより、雑音端子電圧は電源単体でもVCCI Class Bをクリア。
外部にノイズフィルターを設置する必要が無く、コストダウンと工数負担削減に貢献します。
国内設計・国内生産の品質
| 100%国内生産体制 | 開発・設計・製造のすべてを国内で行っています。兵庫県尼崎市の本社・阪神夢工場と三重スマート夢工場の2拠点で生産を行い、高い品質管理体制を維持しています。 |
|---|---|
| 変種変量生産体制 | 独自の生産管理システム「N2システム」により、多品種少量生産に対応しながら「不良を出さない、作らない、持ち込まない」という理念のもと高品質を実現しています。 |
| 長期使用を考えた設計 |
初期導入コストだけでなく保守・運用・維持にかかる費用も含めて設計しています。長寿命設計による保守交換回数の低減、高効率による電気代削減、低ノイズ設計によるノイズフィルター不要化、余裕のあるディレーティング設計を実現しています。 |
サポート体制
| テスト機貸し出し サービス |
実際の装置で動作確認を行いたいお客様向けにテスト機の貸し出しサービスを提供しています。事前に動作検証を行うことで安心して採用を検討いただけます。 |
|---|---|
| セミカスタム対応 | 標準品をベースに、出力電圧・電流や基板サイズの変更、ケーシング組込み、安全規格対応などのご要求に柔軟に応じるセミカスタムを、営業と開発の密な連携および変種変量に対応可能な国内生産体制により、短期間で付加価値の高い形で提供します。 |
| 即納ショップ | ホームページでは1台から購入できる「即納ショップ」を運営しています。テスト用や数台レベルの少量購入、短納期での調達が可能です。 |
| 技術サポート・ 解析修理サポート |
不具合発生時の解析や修理対応も迅速に行います。製品に関するあらゆる情報を蓄積しているため短期間での対応が可能です。生産中止後も7年間は修理サポートを継続します。 |

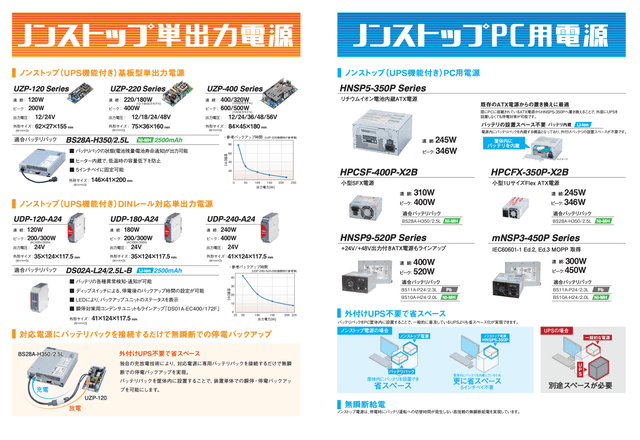

製品ラインアップ
バッテリーバックアップ方式
数分〜10分程度のバックアップが必要な用途に最適です。
PC用電源
| 型式 | 連続/ピーク出力 | 特徴 |
|---|---|---|
| HNSP5-350P Series |
|
リチウムイオン電池内蔵ATX電源 |
| HNSP9-520P Series |
|
+24Ｖ/+48Ｖ出力付きATX電源もラインアップ |
| HPCSF-400P-X2B |
|
小型SFX電源 |
| HPCFX-350P-X2B |
|
小型1UサイズFlex ATX電源 |
| mNSP3-450P Series |
|
IEC60601-1 Ed.2, Ed.3 MOPP 取得 |
基板型単出力電源
独自の充放電技術により、対応電源に専用バッテリパックを接続するだけで無瞬断での停電バックアップを実現。
バッテリパックを筐体内に設置することで、装置単体での瞬停・停電バックアップを可能にします。
| 型式 | 連続/ピーク出力 | 出力電圧/サイズ |
|---|---|---|
| UZP-120 Series |
|
|
| UZP-220 Series |
|
|
| UZP-400 Series |
|
|
| 適合バッテリパック | 種類 | 特徴 |
|---|---|---|
| BS28A-H350/2.5L | ニッケル水素2500mAh |
|
DINレール対応単出力電源
| 型式 | 連続/ピーク出力 | 出力電圧/サイズ |
|---|---|---|
| UDP-120-A24 |
|
|
| UDP-180-A24 |
|
|
| UDP-240-A24 |
|
|
| 適合バッテリパック | 種類 | 特徴 |
|---|---|---|
| DS02A-L24/2.5L-B | リチウムイオン |
|
瞬停バックアップ方式（コンデンサ）
0.数秒~数秒の短時間バックアップに適しています。メンテナンスフリー（寿命10年以上）でバッテリ交換が不要です。ログ取得など短時間の処理に適しています。
| 型式 | 特徴 |
|---|---|
| DS01A-EC400/172F-B （DINレール対応 コンデンサユニット） |
|
| CB03A-EC400/801F （DINレール対応 コンデンサユニット） |
AC-DC電源に接続することで出力保持時間を延ばすことができ、瞬停対策が可能になります。
|
採用実績と適用分野
ニプロンについて
電源専業55年の実績
1970年に創業し、直流スイッチング電源の開発・製造・販売に特化して55年の実績を持つ電源専業メーカーです。
「グリーンパワーで直流の世界を拓く」を経営理念に掲げ、直流制御技術を核として我が国の電源業界で確固たる地位を築いています。
環境への取り組み
CO₂排出量を2017年度比で2030年度70%削減する目標を掲げています。三重スマート夢工場では自社開発の太陽光発電・蓄電システム「PV Oasis」を導入し、2024年10月には再生可能エネルギー自給率90%を達成しました。
再生可能エネルギー由来電力の購入ではなく、実際に再生可能エネルギーの自給率を高めることで他社から供給される電力量を削減し、経営コストの低減にもつながる方法で推進しています。
持続可能な社会への貢献
二酸化炭素の排出削減を通じて気候変動対策に取り組み、SDGs（持続可能な開発目標）の目標7、9、13の達成に特に貢献します 。さらに目標5、８、10、11、12、16への取り組みを深めることで、持続可能な社会の実現に向けた社会的責任を果たしていきます。
