フラックス洗浄とは、電子部品や基板のはんだ付け工程で生じるフラックス残渣を除去する工程を指します。

フラックスは、はんだ付けには必要不可欠な存在ですが、はんだ付けが完了するとフラックスは燃えかすとなり、プリント基板にトラブルをもたらす原因となってしまいます。

フラックス汚れには、大きく分けて以下の2種類があります。

1. 電子部品や基板など、製造している製品そのものに付着するフラックス残渣

2. 生産治工具に付着するフラックス汚れ

「フラックス洗浄」と表現する場合の多くは、前者の電子部品や基板などの製品そのものに付着するフラックス残渣を除去する工程を指します。

一方で、生産治工具に付着するフラックス汚れの除去工程は、洗浄する対象となる設備によって、異なる表現がされることが一般的です。例えば、「メタルマスク / スリーンマスク洗浄」、「パレット洗浄」などです。しかし、「フラックスを洗浄する」という意味では、フラックス洗浄の一種といえます。

フラックス残渣を残したままにすると、トラブルが発生するリスクが高まります。ここでは電子部品に残ったフラックス残渣によって発生するトラブルの代表例を紹介します。

接続不良

フラックス残渣そのものは、高い絶縁性を持ちます。フラックス残渣がコネクタなどの接点部に付着した場合、接続不良を引き起こします。

絶縁信頼性の低下

フラックス残渣に含まれるイオン性成分が、高湿度の環境下で反応することで、金属が析出することがあります。その金属が電極間に付着するなどして、ショートを引き起こす恐れがあります。

腐食

高温で湿気が多い環境では、フラックス残渣に含まれるハロゲンという成分が、化学反応を起こしてハロゲン化合物という物質に変化します。これにより、電子部品の一部がボロボロになり、壊れてしまうことがあります。また、異なる種類の金属が接触する部分では、金属同士の接触によって電気が生じ、金属が傷んでしまいます。

その他にも、後工程でのアンダーフィルや、コーティング時の塗布及び密着不良など、様々な問題が発生する可能性があります。

電子機器の進化に伴い、フラックス洗浄への要求も高度化

電子機器の小型化に伴い、電子回路はますます高密度・高集積化され、より高品質が追求されています。

フラックス洗浄においても、ミクロ単位の洗浄精度が要求されています。高密度・高集積で実装された電子回路基板・電子部品であるほど、フラックス除去の難易度は上がります。

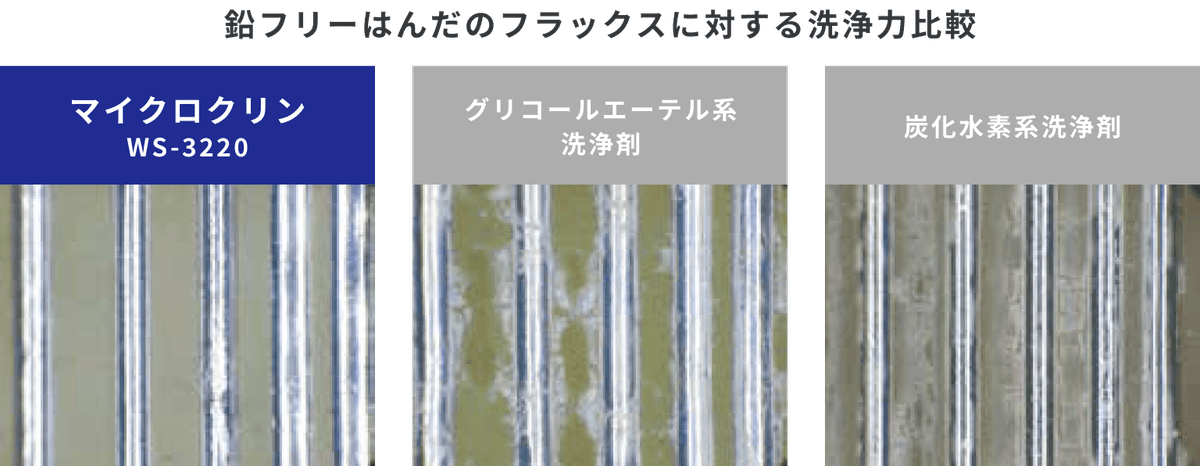

鉛フリーはんだのフラックス除去

はんだ付けの鉛フリー化により、フラックス成分の洗浄難易度が高まりました。鉛フリーはんだは、高温ではんだ付けを行う必要があるため、フラックスが焼きつきやすくなっているためです。

一般のフラックス洗浄剤は、洗浄力不足により、鉛フリーはんだのフラックス残渣を除去しきれないという問題が多発していました。

化研テックは、フラックス洗浄装置と洗浄剤を両方とも自社で開発、設計、製造、販売している国内唯一のメーカーです。装置提供にも20年の経験があり、国内外に500ライン以上の導入実績があります。

装置と洗浄剤、両方からのアプローチで、お客様に最適な洗浄ソリューションを提案します。

化研テックの強み

鉛フリーはんだのフラックス残渣除去に対応

当社は、はんだの鉛フリー化に伴うフラックス洗浄の難化をいち早く予測し、世界で初めて鉛フリーはんだフラックス対応洗浄剤を開発、商品化しました。すでに多くの導入実績があり、お客様にもご好評いただいています。

廃液レスにより運用コストを削減

化研テックのフラックス洗浄装置“マイクロクリーナー”シリーズおよび、専用リンス剤“マークレス”は、環境に配慮した廃液レス設計です。純水でリンスするシステムと異なり、完全リサイクルで、廃水が発生しません。廃水処理設備・費用が不要で、運用コストを削減。SDGs推進にも貢献します。

低VOCのフラックス除去剤もラインナップ

代替フロンの製造中止や中国VOC規制に洗浄剤へのGB規格が追加されるなど、化学物質への規制は近年ますます強化されています。

化研テックでは、更なる高精密洗浄と環境への対応を両立した高機能・低VOC洗浄剤を開発。低VOC洗浄剤の更なるラインナップ拡充を進めています。

▶︎▶︎低VOCのフラックス洗浄剤について詳しく見る

フラックス洗浄剤“マイクロクリン” / リンス剤 “マークレス”

用途に応じて様々なフラックス洗浄剤をご用意。電子回路基板・電子部品の品質アップに貢献します。

フラックス洗浄剤“マイクロクリン” / リンス剤 “マークレス” 詳細

▶︎▶︎低VOCのフラックス洗浄剤もご用意しています

フラックス洗浄装置“マイクロクリーナー”シリーズ

※ワークサイズや処理量、お客様のご要望に応じて自動機も設計・製造可能です。

生産治工具に付着したフラックス汚れを洗浄する製品もラインナップしています。詳細はお気軽にお問い合わせください。

キャリアパレット・リフロー炉パーツ洗浄剤・洗浄装置

メタルマスク洗浄剤、スクリーンマスク洗浄剤

洗浄・接着・剥離の技術で お客様の“困った”を解決します。

当社はユニークな商品開発でものづくりを支える化学メーカーです。

主にエレクトロニクス分野、自動車/塗装分野、印刷分野で事業を展開しており、各分野でお客様の困りごとを解決する機能性化学品を提供しています。

特にエレクトロニクス分野におけるフラックス洗浄事業では、洗浄剤と装置のトータルシステムで対応している唯一のメーカーとして、国内トップのシェアを有しています。
