ガラスエッチング（精密フォトリソ加工）

ガラスフォトリソ加工とは

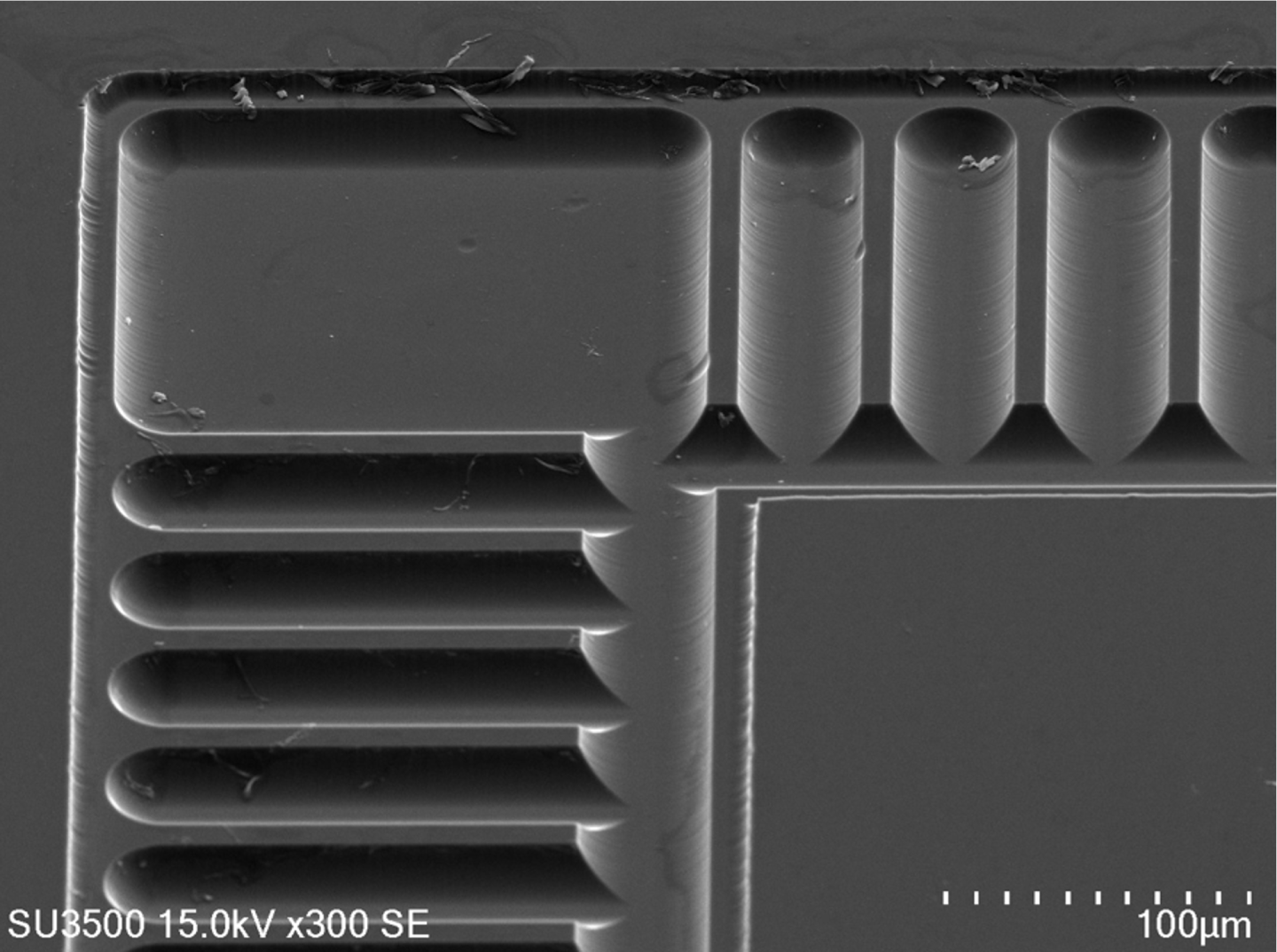

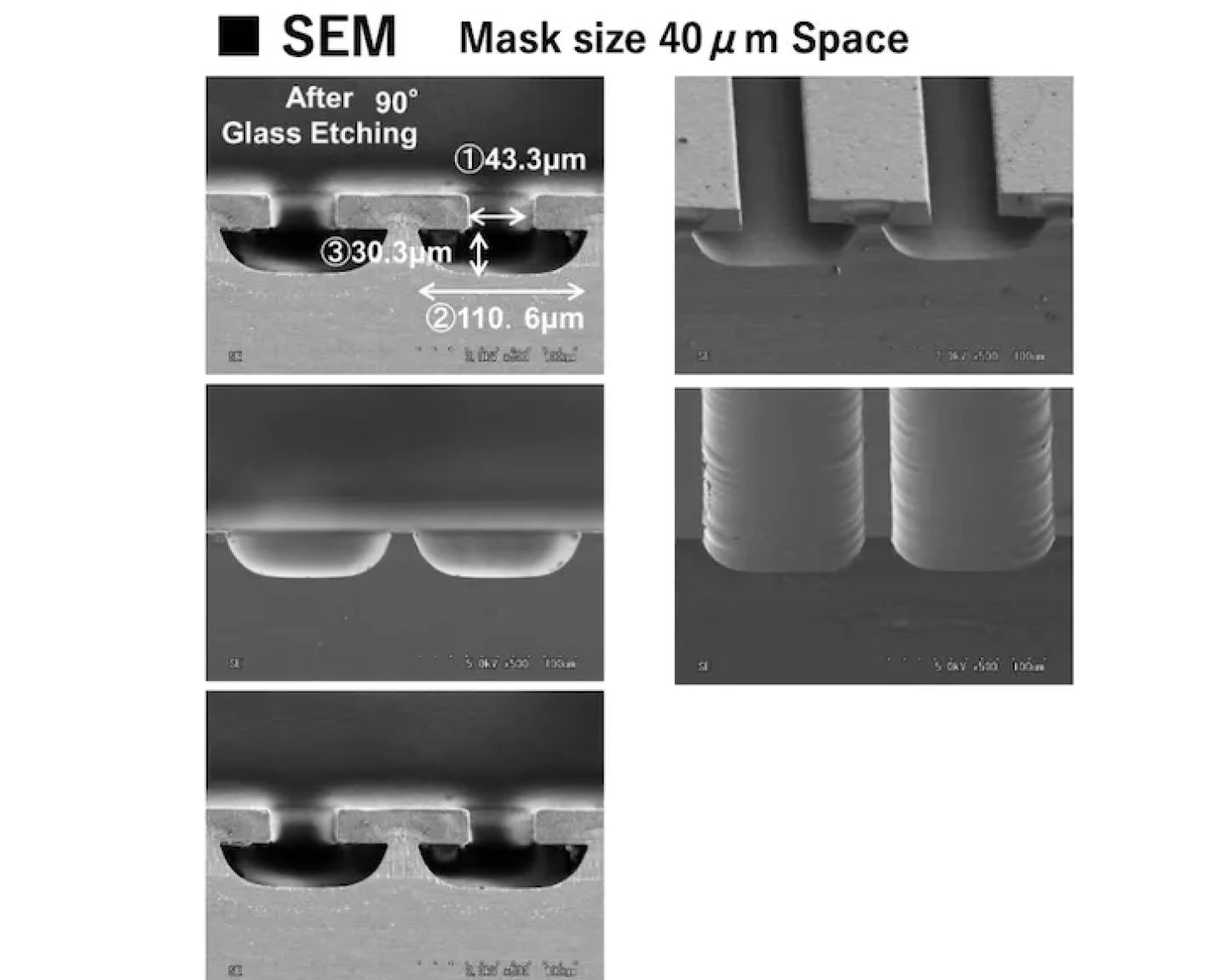

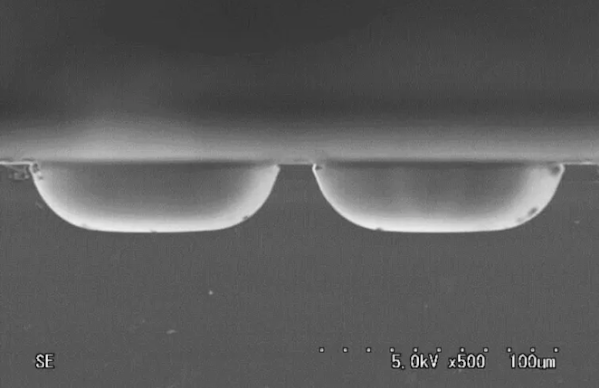

「ガラスフォトリソ加工」はガラスエッチング加工技術の一つです。ガラス材料にフォトレジストで任意のパターンを形成し、彫り込むことで、ガラスに凹凸、貫通孔を加工することが可能です。

レジスト膜には有機膜と金属膜をお選びいただくことが可能です。どちらの膜にもメリット・デメリットがありますので、お客様のニーズに合わせ、ご相談させて頂きます。

有機レジストの特徴

フォトリソで使用する有機レジストは金属レジスト膜に比べて耐久性が高くコストが低い点がメリットです。金属レジスト膜を使用した場合に比べ厚みが出てしまうものの、トータルの製造コストを削減可能です。

また、有機レジストは、有機性のアルカリ溶液で剥離が可能なので、すでに彫り込まれている配線に与えるダメージはほとんどありません。すでに加工されたりメッキがかかっているガラスに彫り込みが可能になります。

金属レジストの特徴

金属レジスト膜を作ってエッチングを行う場合、1ミクロン以下の薄さで実現が可能です。

一方で、金属レジスト膜を任意の形に成形するための手間がかかります。また、金属レジスト膜は長時間の使用に耐えないため、深い穴を彫りたいなど、加工時間が長い場合は利用しにくい欠点があります。

また、金属レジスト膜は、基板から剥離するために酸で溶かす必要があります。すでに配線が施されている基板の場合、配線なども一緒に溶けてしまうことがあります。

メーカーと協力して開発した独自素材

ガラスエッチングでレジストとして使える材料は、フッ酸や塩酸に耐性を保たなくてはいけません。1分あたり1〜6ミクロンという速度で彫り込むため、強酸の中に長期間さらされても浸食されにくい材料である必要があります。

弊社の有機レジストは、レジストメーカー殿と協力し独自開発したガラスエッチングに最適な素材を利用しています。

また、金属レジストには、耐酸性を上げるために独自の膜構成のものを使用しております。

レーザー精密貫通加工との併用

ICやセンサーのパッケージなど、ガラス基板内に堀込みと微細貫通孔を両立させたいご要望に最適です。

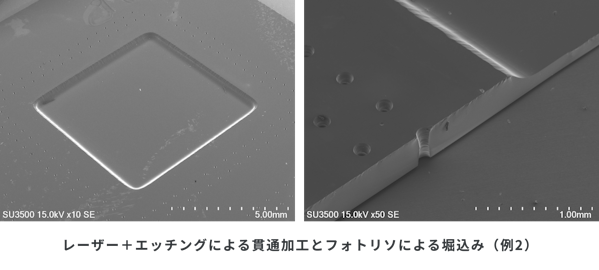

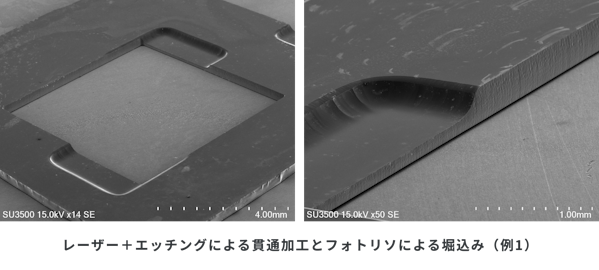

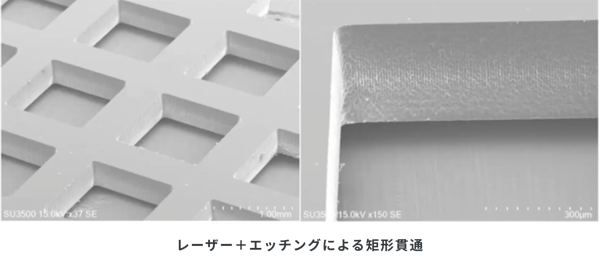

レーザー＋エッチング加工は微細貫通穴や矩形貫通に適した加工ですが、広い面積の堀込は困難です。そんな時はフォトレジストを使った堀込み加工と組み合わせることにより、安価で精密な部品を加工することができます。

社内で全ての加工が出来る為、レーザー後にフォトリソ加工を行い、1回のエッチングで貫通加工と堀込加工を行うことも可能です。
