高周波チップ抵抗器・アッテネータ

高周波用抵抗器とは？

高周波用抵抗器は、高周波回路で使用される特殊な抵抗器です。高周波用抵抗器を適切に選択し使用することで、高周波回路の性能と安定性を確保することができます。

高周波用抵抗器の特性

等価回路

高周波では、抵抗器は純粋な抵抗としてではなく、インダクタンス成分(L)とキャパシタンス成分(C)を含む等価回路として振る舞います。

インピーダンス変化

周波数が高くなるにつれて、抵抗器のインピーダンスが変化します。高抵抗値の場合は並列容量の影響で低下し、低抵抗値の場合は直列インダクタンスの影響で上昇します。

サイズの影響

一般的に、同じ構造の抵抗器ではサイズが小さいほど、高周波でのインピーダンス変化が少なくなります。

進工業の高周波チップ抵抗器・アッテネータ 製品ラインナップ

高周波チップ抵抗器

特長

• 薄膜の特性を生かした抵抗器で、DC から 67GHz までの幅広い周波数に対応
• 小型の 0603 サイズ
• フェースダウン実装タイプ

用途

• 低ノイズな高周波送信、受信回路
• 高周波終端回路
• 高周波減衰回路

高精度チップアッテネータ（55GHz 対応）

特長

• 高周波領域までのアッテネーション（~ 55GHz）
• 減衰量（0-10dB）に最適な回路構成
• 小型面実装タイプのチップアッテネータ（1005,2012 サイズ）
• 信号線を GND で挟む放熱・耐ノイズで優位な GSG 構造

用途

• 無線通信機器および基地局
• ワイヤレス通信モジュール

高精度チップアッテネータ（30GHz 対応）

特長

• 高周波領域までのアッテネーション（~ 30GHz）
• PAT シリーズとランドパターンコンパチ ・各種減衰量をラインナップ（0-10dB、1dB ステップ）
• コンパクトサイズで低インピーダンス実装（1005 サイズ、フェースダウン実装）

用途

• 無線通信機器および基地局
• ワイヤレス通信モジュール

高精度チップアッテネータ

特長

• 本素子1個で広帯域な減衰特性を実現
• 一般チップ抵抗同様のコの字電極を持ち、実装が容易
• 1005 サイズから、3042 サイズまでの取り揃えで、機器の小型化に寄与

用途

• 携帯基地局
• ワイヤレス通信モジュール

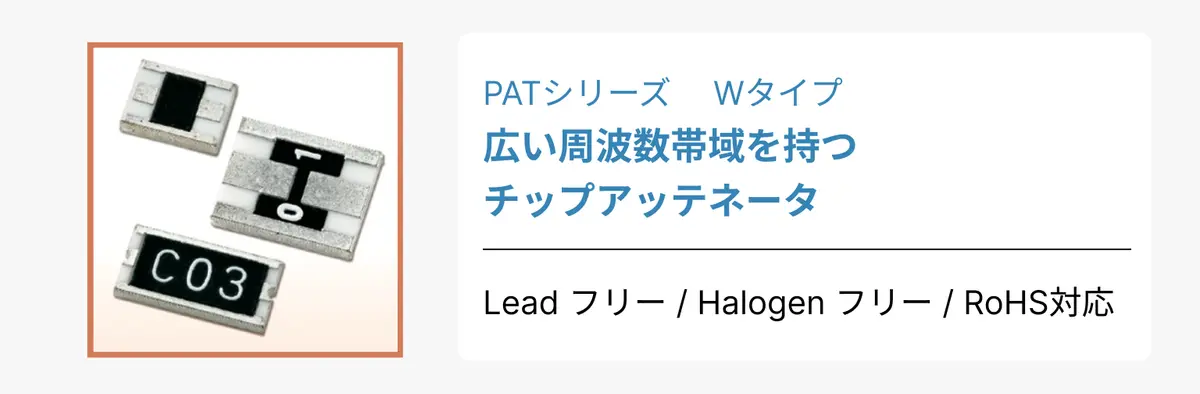

高精度チップアッテネータ

特長

• 減衰器素子1個で高性能な減衰特性を実現
• 周波数帯域が広く、異なる複数周波数への対応が可能
• 中心に信号端子、両端にグランドが配置されており、コネクターへの組み込みが容易

用途

• 同軸型アッテネータ
• 測定器付属アッテネータ

感温型チップアッテネータ

特長

• 高周波 GaAs 系アンプの温度ドリフト補正回路を容易に実現
• 幅広い周波数レンジで使用可能
• 10種類の減衰量と各種温度係数を準備、80 種類以上のラインナップをアンプの特性に合わせて選択可能

用途

• 携帯電話基地局
• 無線操縦機器

電力2分配素子

特長

• 抵抗のタイプの2分配素子で、直流から20GHzまでの広い周波数レンジ対応
• 帯域が広い事で、デジタル信号矩形波のジッタによる変化が少ない
• 面実装タイプで機器の小型化に貢献
• 薄膜技術の採用によって低反射を実現

用途

• 通信機器
• 広帯域測定器

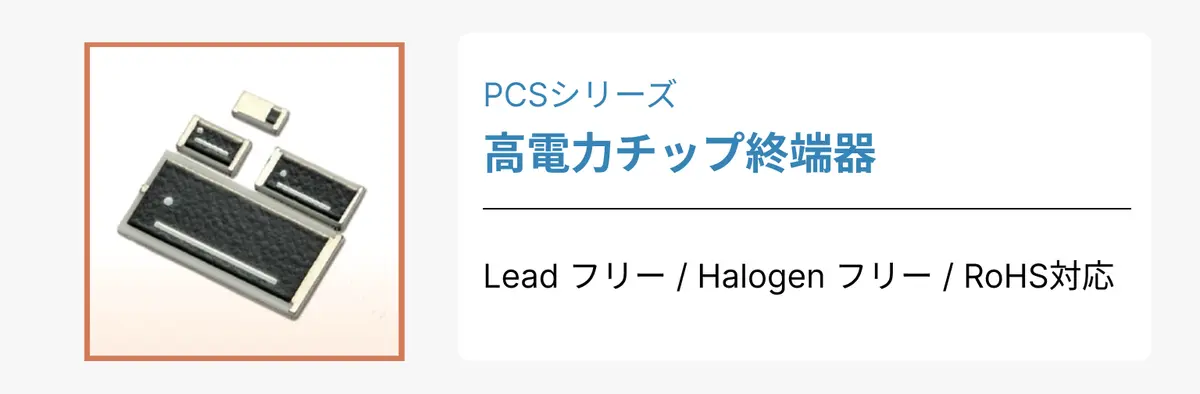

高電力チップ終端器

特性

• 良好な放熱性能により、高電力、高パルス、優れた負荷耐性を実現
• 実装が容易で、信頼性も高い電極構造
• 薄膜抵抗体採用によるインピーダンス変化が少ない素子特性

用途

• 無線基地局、無線通信機器
• 高周波電源
