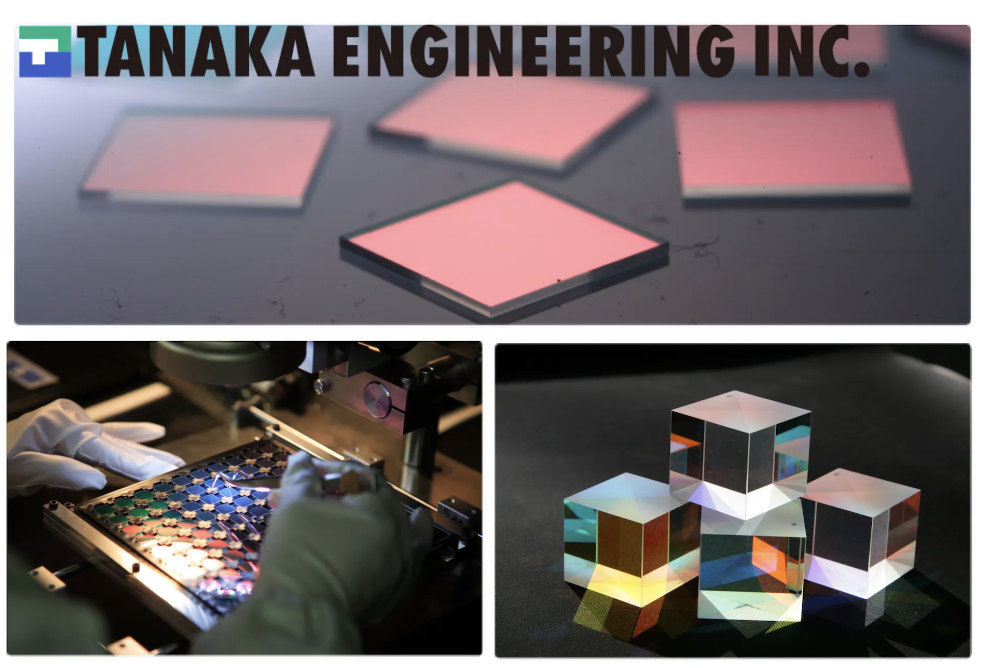

タナカ技研「会社案内」
1977年の創業以来、光学及び電子部品の製造を行っております。 蒸着、印刷、切断の一貫生産は勿論、各工程のみの加工もお引き受けしております。 内容詳細につきましては、お気軽にお問合せ下さい。
次世代ディスプレイ不良評価解析事例
次世代ディスプレイとして有機ELディスプレイが広がり始めている中、Mini-LEDディスプレイ、Micro-LEDディスプレイ、量子ドットディスプレイ等の開発が盛んになってきています。 既存LEDは300~350μmレベルで既にデジタルサイネージディスプレイとして市場に普及しています。 LEDチップを100~200μmレベルまで微細化したMini-LED、さらに100μm以下レベルやnmレベルまで微細化することで、LCDやOLEDディスプレイを凌駕する性能を持つディスプレイも多くの研究機関や企業が積極的な開発を見せています。 これらは、今後の市場拡大が見込まれるAR(拡張現実)/VR(仮想現実)/MR(複合現実)/SR(代替現実)、車載用のヘッドアップディスプレイ(HUD)やマイクロプロジェクターなどの空中に画像を映し出す新しいアプリケーションにも最適なデバイスと言われております。 本資料は微細化された次世代ディスプレイの開発・設計及び量産時の評価としてOLEDなどを例とした不良解析事例集です。
光学製品の試作開発・受託製造 「製作事例集」
光学製品の試作開発・受託製造:迅速対応、提案力、リーズナブル価格でお応えします
当社は、光学製品をはじめ、複合光学素子などの特殊な光学素子の試作開発と受託製造を得意としています。 迅速かつ柔軟な対応、経験豊富なエンジニアによる堅牢な機構設計、そしてリーズナブルな価格でお客様にご満足いただけるサービスを提供いたします。
光学設計とは?
光学設計は、光を制御するためのシステムを設計することです。光学設計の基本概念には、以下のものが含まれます。
| 光源 | 光学設計の最初のステップは、光源を選択することです。光源は、設計されたシステムに必要な光の量、色、方向性を提供するために選択されます。 |
|---|---|
| レンズ | レンズは、光を集めたり、分散したり、屈折させたりするために使用されます。レンズは、設計されたシステムに必要な光学的機能を提供するために選択されます。 |
| 収差 | 光学設計において、収差は、光学システムの性能を決定する重要な要素です。収差は、光学システムが理想的な像を生成する能力に影響を与えます。 |
| 最適化 |
光学設計では、最適化は、設計されたシステムが最適な性能を発揮するように、レンズの配置や形状を調整するプロセスです。最適化は、設計されたシステムの性能を向上させるために使用されます。 光学設計は、照明光学系の設計や結像光学系の設計など、さまざまな分野で使用されます。光学設計の理論や概念を学ぶことで、より効率的で正確な光学システムを設計することができます。 |
光学設計の用途例
製造業における「光学設計」の用途は以下のようなものが挙げられます。

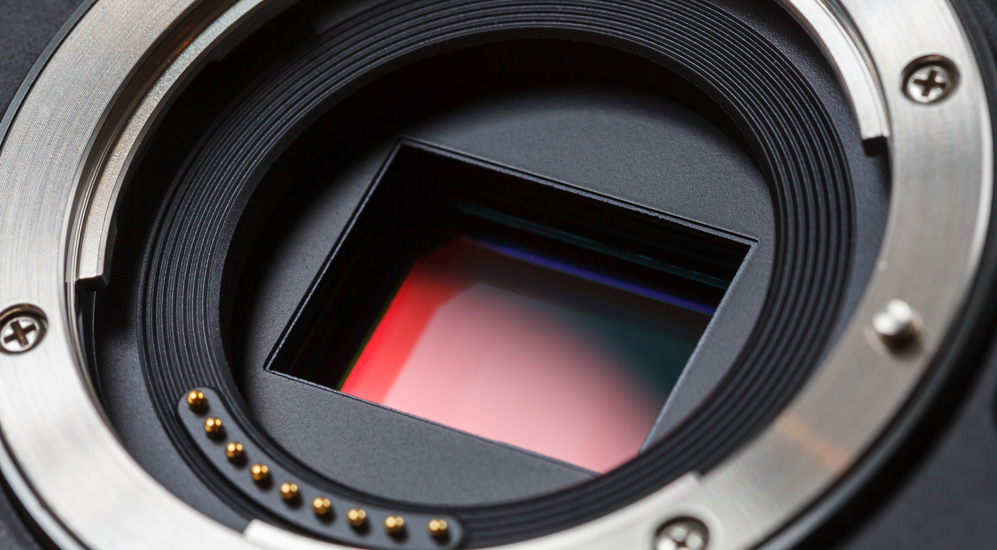

光学機器製造
光学設計は、デジタルカメラ、望遠鏡、顕微鏡などの光学機器の設計に使用されます。光学設計によって、光学機器の性能や機能を最適化することが可能です。
照明器具の設計
光学設計は、照明器具の設計にも使用されます。光学設計によって、照明の明るさや指向性を調整することができます。
人工衛星の光学系設計
光学設計は、人工衛星の光学系の設計にも使用されます。人工衛星の光学系は、地球の観測や通信などの目的に使用されます。
半導体加工装置の光学系設計
光学設計は、半導体加工装置の光学系の設計にも使用されます。半導体加工装置の光学系は、微細なパターンの形成やエッチングなどのプロセスに使用されます。
医療機器の光学設計
光学設計は、医療機器の設計にも使用されます。例えば、内視鏡や顕微鏡などの医療機器の光学系は、正確な観察や診断に必要です。
光学設計は、さまざまな製造業分野で使用されており、製品の性能や機能を向上させるために重要な役割を果たしています。

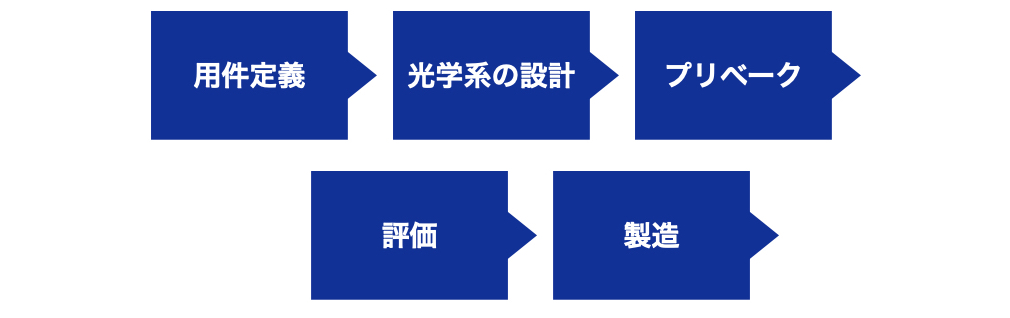

光学設計のステップ
光学設計の一般的な流れは以下のようになります。
光学系の設計
光学系の設計は、レンズやミラーなどの光学部品を配置するプロセスです。光学システムの性能を最適化するために、光学部品の形状や材料を調整することが必要です。
最適化
光学設計における最適化は、設計されたシステムが最適な性能を発揮するように、レンズの配置や形状を調整するプロセスです。最適化は、設計されたシステムの性能を向上させるために使用されます。
評価
光学システムの評価は、設計されたシステムが要件を満たしているかどうかを確認するために行われます。評価には、光学システムの性能を測定するための実験やシミュレーションが含まれます。
製造
光学設計が完了したら、光学システムを製造することが必要です。製造には、光学部品の加工や組み立てが含まれます。
光学設計の流れは、設計されるシステムの種類や目的によって異なる場合がありますが、一般的には上記のステップが含まれます。
光学設計に関連するおすすめ製品

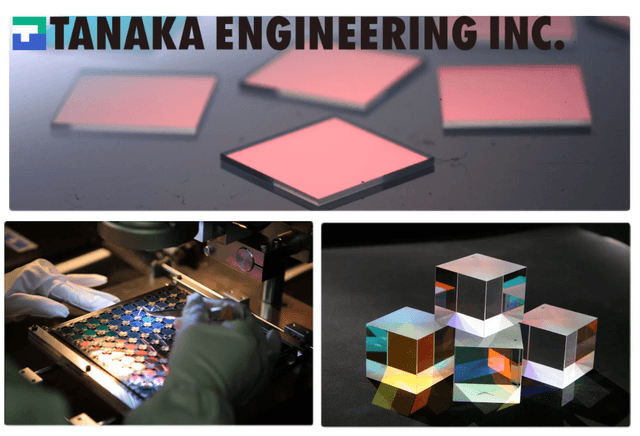

光学関連での幅広いサービス
1977年の創業以来、光学及び電子部品の製造を行っております。
蒸着、印刷、切断の一貫生産は勿論、各工程のみの加工もお引き受けしております。

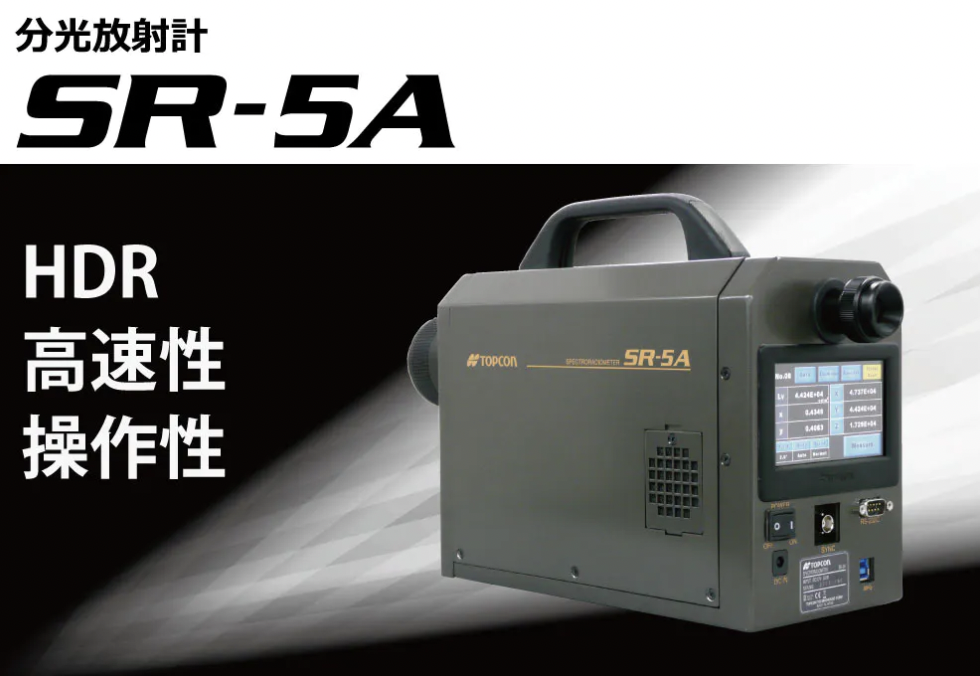

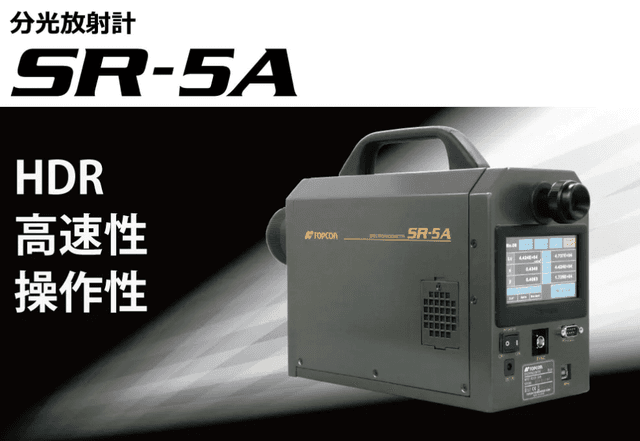

分光放射計SR-5A
大幅リニューアルしたSR-5Aは0.0005cd/m2から最大500,000,000cd/m2までの計測が可能なHDR(ハイダイナミックレンジ)計測に対応。
光学系のリニューアルによる感度向上や内部アルゴリズムの改善により大幅な測定時間の短縮を実現。
また大画面カラータッチパネルの採用により操作性も大幅に向上しました。
光学ユニット・光学機器(システム)の設計・試作・受託開発
光学ユニットや光学システムの受託製造をご希望であれば、ぜひ当社をご検討ください。 株式会社オプトラインは1982年に設立され、長年にわたり光学関連製品の製造・販売に携わっています。
光学ユニット・光学機器(システム)の設計・試作・受託開発について詳しく見る
さいごに
光学設計は、光の性質と素材の特性を活用して光学機器を設計するプロセスです。幅広い分野で活用されており、近年ではホログラムの特性を活かした光学部品の研究や実用化も進んでおり、新たな可能性が広がっています。
evortでは、光学設計の技術を提供する企業をはじめ、様々なおすすめのソリューションや製品を掲載しています。光学関連の技術を活用したものづくりを検討中の企業様は、ぜひご覧になってみてください。
