反射防止膜(ARコート)
反射防止膜(ARコート)は、光の反射を抑えるためにガラスやプラスチックなどの表面に施される薄膜です。表面反射を低減し、透過率を向上させることで、画面の視認性を高めたり、光学機器の性能を向上することが可能です。
日本真空光学は、反射防止膜をはじめとした、薄膜加工法による様々な光学用部品の製造販売を行っています。
反射防止膜(ARコート)とは?
反射防止膜(ARコート)は、光の反射を抑制し、透過率を向上させるための技術です。光学機器、ディスプレイ、自動車、建築、太陽光発電、医療機器など、幅広い分野で利用されています。
原理
反射防止膜(ARコート)は、光の干渉を利用して反射を低減します。光が膜に入射すると、表面反射光と境界反射光が干渉し合い、特定の条件下でこれらの光が打ち消し合うことで反射が減少します。この干渉効果は、膜の厚さや材料の屈折率を調整することで実現されます。
膜厚
反射防止膜(ARコート)の膜厚は非常に薄く、通常100〜300ナノメートル(nm)程度です。この薄さにより、光学的な特性を精密に制御することが可能となります。
材料
反射防止膜(ARコート)に使用される材料は、基板の屈折率に応じて選ばれます。例えば、MgF2(フッ化マグネシウム)は一般的な材料で、ガラス基板上にコーティングすることで反射率を大幅に低減できます。多層コーティングを施すことで、広帯域の波長に対しても反射率を低く抑えることが可能です。
反射防止膜(ARコート)の処理方法
反射防止膜(ARコート)の処理方法には、乾式法と湿式法があります。
乾式法
乾式法には、真空蒸着、スパッタリング、イオンアシストなどの方法があります。これらの方法は、多層コーティングが可能であり、より低い反射率を実現できます。
真空蒸着は、高真空下で材料を蒸発させ、基板上に薄膜を形成します。スパッタリングは、プラズマを利用してターゲット材料から原子をはじき飛ばし、基板上に付着させる方法です。
高品質な反射防止膜を作成できる一方で、コストが高くなる傾向があります。
湿式法
湿式法には、スプレー、ディップ、スピンなどの方法があります。コストが低く、比較的簡単に処理できます。
スプレーコーティングは、反射防止液をスプレーでガラスやプラスチックなどの基板に塗布する方法です。ディップコーティングは、基板を反射防止コーティング材の溶液に浸漬し、その後、引き上げて乾燥させる方法です。引き上げる速度を調整することで、膜厚をコントロールします。スピンコーティングは、基板にコーティング材を滴下し、基板を高速で回転させて均一な膜を形成する方法です。回転速度や時間を調整することで、膜厚を制御できます。
湿式法では層数が限られるため、乾式法ほどの低い反射率を実現することが難しい点に注意が必要です。
反射防止膜(ARコート)の用途例
反射防止膜は、以下ようなの用途において、表面反射を低減し、透過率を向上させることで、画面の視認性を高めたり、光学機器の性能を向上させたりします。特に、ディスプレイの高精細化や屋外での利用増加に伴い、反射防止フィルムの需要が高まっています。
また、反射防止膜と撥水コーティングを組み合わせることで、フラットパネルディスプレイに対して反射防止効果、防汚効果、耐摩耗性向上を同時に実現することも可能です。
|
光学機器 |
![]() カメラ、望遠鏡、顕微鏡などのレンズに反射防止膜を施すことで、光透過率を向上させ、より鮮明で高品質な画像を得ることができます。また、眼鏡レンズにおいても反射を低減し、視認性を向上させます。 |
|---|---|
|
ディスプレイ |
![]() テレビやパソコンの画面に反射防止膜を適用することで、映り込みを防ぎ、視認性を向上させます。スマートフォンやタブレットの画面でも同様の効果が期待でき、屋外での使用時に画面が見やすくなります。 |
|
自動車 |
![]() 自動車のフロントガラスやダッシュボードのディスプレイに反射防止膜を施すことで、視界の確保や情報の視認性を向上させ、安全運転に寄与します。 |
|
建築 |

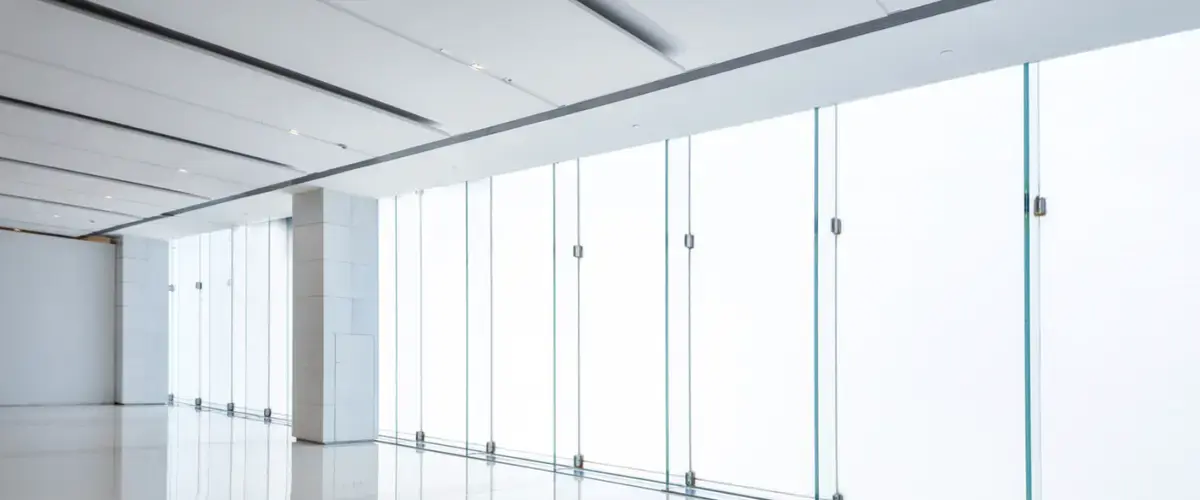

![]() 建物の窓ガラスに反射防止膜を適用することで、外部からの光の反射を抑え、室内の明るさを確保しつつ、エネルギー効率を向上させることができます。 |
|
太陽光発電 |
![]() 太陽電池パネルに反射防止膜を施すことで、太陽光の吸収率を向上させ、発電効率を高めることができます。より多くの電力を生成することが可能です。 |
|
医療機器 |
![]() 内視鏡やX線装置などの画像表示装置に反射防止膜を適用することで、画像の鮮明度を向上させ、診断の精度を高めることができます。 |

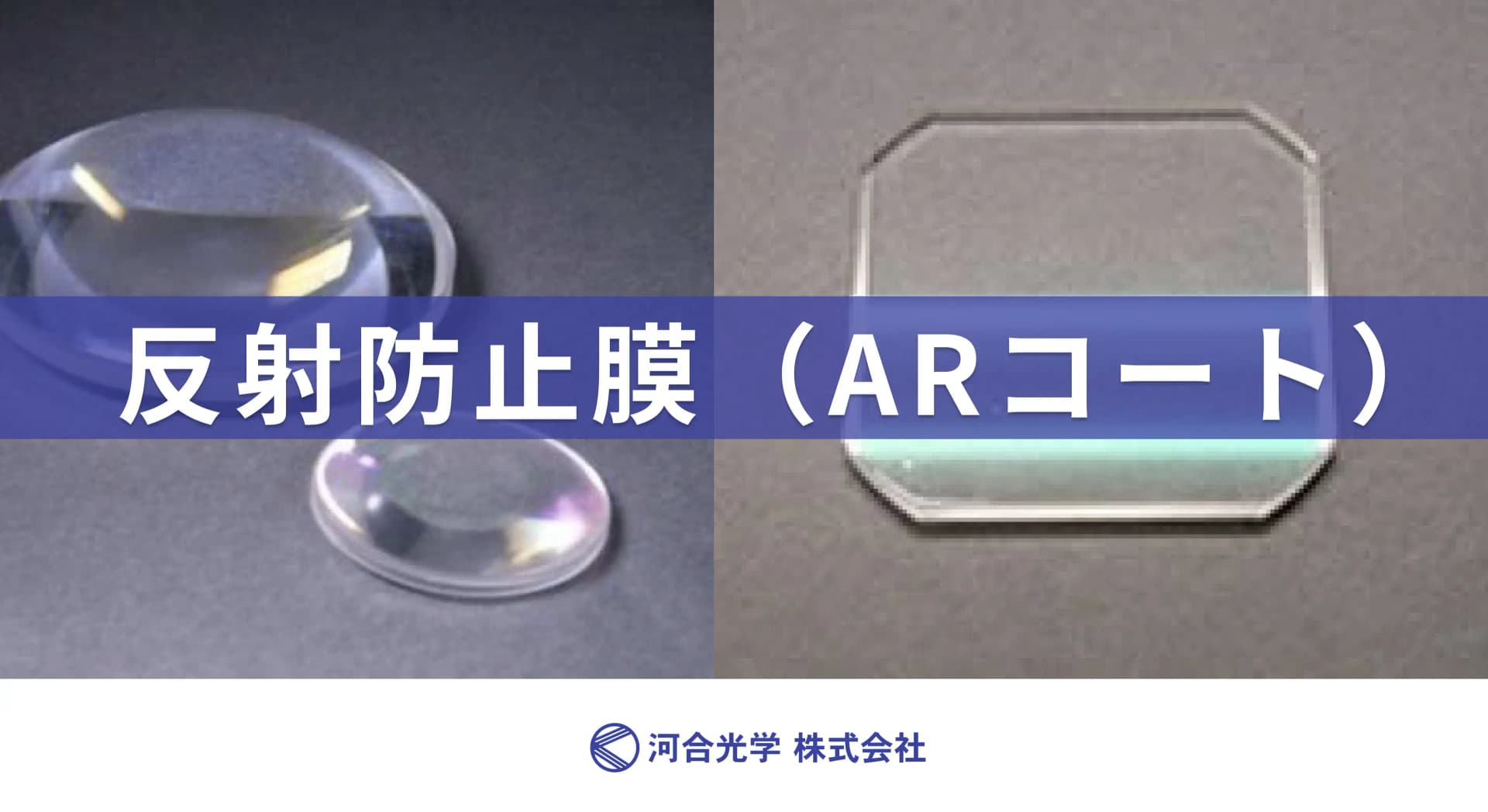

反射防止膜の製造販売を行う河合光学
河合光学は、光の干渉作用によって表面の反射を低減させる反射防止膜(ARコート)を製造販売しています。
河合光学の真空蒸着加工技術についてはこちら>>
反射防止コート(Anti-Reflection Coating、ARコート)は、光学素子の表面に施される薄膜コーティングで、光の反射を抑えて透過率を向上させることによって、コントラストを高めたりゴースト像を減少させたりする効果があります。
このコーティングは、光学薄膜を利用して光の反射率を減少させる技術であり、乾式法の真空蒸着やスパッタリング、湿式法によるコーティング手法などが一般的に使用されています。
反射防止コートによって眼鏡の反射をなくすことで、レンズそのものが目立たなくなり、相手の目や顔の表情がよりよく見える効果があります。
|
反射防止コートの製品群 |
AR マルチコート、AR Vコート、AR 単層コート、AR middleband、AR broadband |
|---|---|
|
主な使用用途 |
映像機器、メガネ、カメラレンズ、保護ガラス、レーザー用 など |
