偏光プリズムとは? 種類や光学分野における活用例について解説します
今回の記事では、偏光プリズムの基本原理、その多様な種類、および光学技術への応用に焦点を当てて解説します。偏光プリズムは、科学の分野から日常生活に至るまで幅広く利用されており、その技術的な詳細を把握することで、その重要性と影響力を理解することができます。
このような方におすすめです
・偏光プリズムの概要や種類について知りたい方
・光学分野における偏光プリズムの活用例について知りたい方
・偏光プリズムを活用する際の機器や注意点について知りたい方
目次
偏光プリズムとは?

偏光プリズムは、光の特定の偏光状態を選択的に透過または反射させる光学素子です。光は電磁波の一種であり、その振動方向によって異なる偏光状態を持ちます。
偏光プリズムを用いることで、特定の方向に振動する光だけを透過させることが可能になり、光学技術の様々な分野で活用されています。
例えば、望遠鏡や顕微鏡などの光学機器でより鮮明な画像を得ることが可能になります。また、光ファイバー通信においては、偏光を利用して信号の品質を向上させることができます。

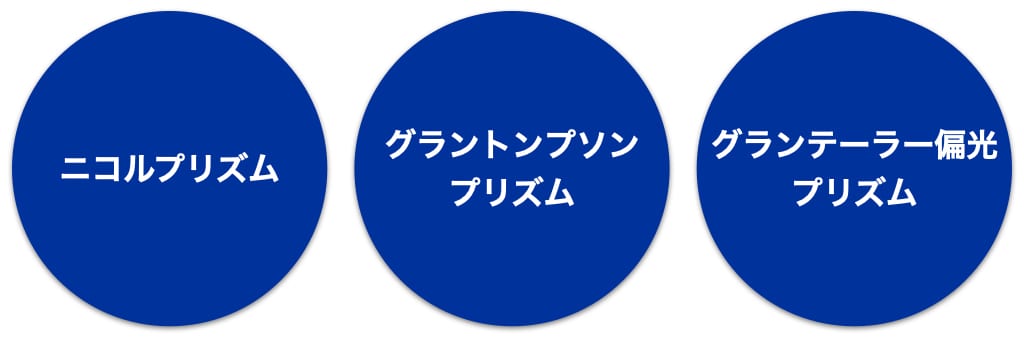

偏光プリズムの種類

偏光プリズムの種類は、それぞれ異なる原理と構造を持ち、特定の用途に最適化されています。これらのプリズムは、光学系における偏光の制御に不可欠であり、科学、工業、医療などの分野で広く使用されています。
ニコルプリズム
自然発生する石英結晶を使用して作られており、偏光を生じさせるための最も古いタイプのプリズムです。
ニコルプリズムは、石英結晶の特異な光学特性を利用して直線偏光を作り出します。その小型で扱いやすい形状と効率的な偏光能力により、初期の光学研究において重要な役割を果たしており、光学実験、顕微鏡検査、写真撮影など多岐にわたる用途に使用されています。
グラントンプソンプリズム
複数の異なる屈折率を持つ材料を組み合わせることで、高い偏光純度を実現します。各材料の屈折率の違いを利用して、特定の偏光成分を選択的に透過させることができます。
この高度な偏光制御能力により、グラントンプソンプリズムは、精密な光学測定、レーザー技術、光通信などの分野で重要な役割を果たしています。
グランテーラー偏光プリズム
高性能な偏光分離が可能で、特に高精度の光学系に使用されているプリズムです。
グランテーラー偏光プリズムは、複雑な光路と精密な光学素材を組み合わせることで、非常に純粋な偏光状態を得ることができます。そのため、高度な科学研究、先進的な光学機器、精密な測定装置など、最高レベルの光学性能が求められる用途に適しています。
さらに、偏光プリズム用マウントも提供されており、特定のプリズムを収納するために設計されています。
光学技術の分野における活用例

偏光プリズムの応用は、光学技術の分野で多岐にわたります。
ディスプレイ技術の改善
偏光プリズムは、電子ディスプレイの性能を大きく向上させるために用いられます。特に、バックライトからの光の利用効率を高め、視野角の拡大に寄与します。これにより、ディスプレイはより明るく、色の再現性が高く、どの角度から見ても鮮明な画像を提供することが可能になります。
精密光学測定
偏光プリズムは、光学部材を用いて円偏光や直線偏光の特定の光線を取り出し、他の光線を遮断するために使用されます。これにより、光学系の精度を大幅に高めることができ、科学研究や工業用途での測定精度の向上に寄与しています。
視覚的快適さの向上
偏光プリズムは、偏光サングラスなどの製品にも応用されています。反射光を効果的に減少させることで、目に対するまぶしさを軽減し、より快適な視覚体験を提供します。運転中の眩しさの軽減や、水面や雪面などでの反射光を抑える際に特に有効です。
偏光プリズムを使用する際に必要な機器

偏光プリズムを最大限に活用するためには、適切な機器の使用が不可欠です。これらの機器は、プリズムの正確な配置、固定、そして微調整を可能にし、光学系の性能を最適化します。

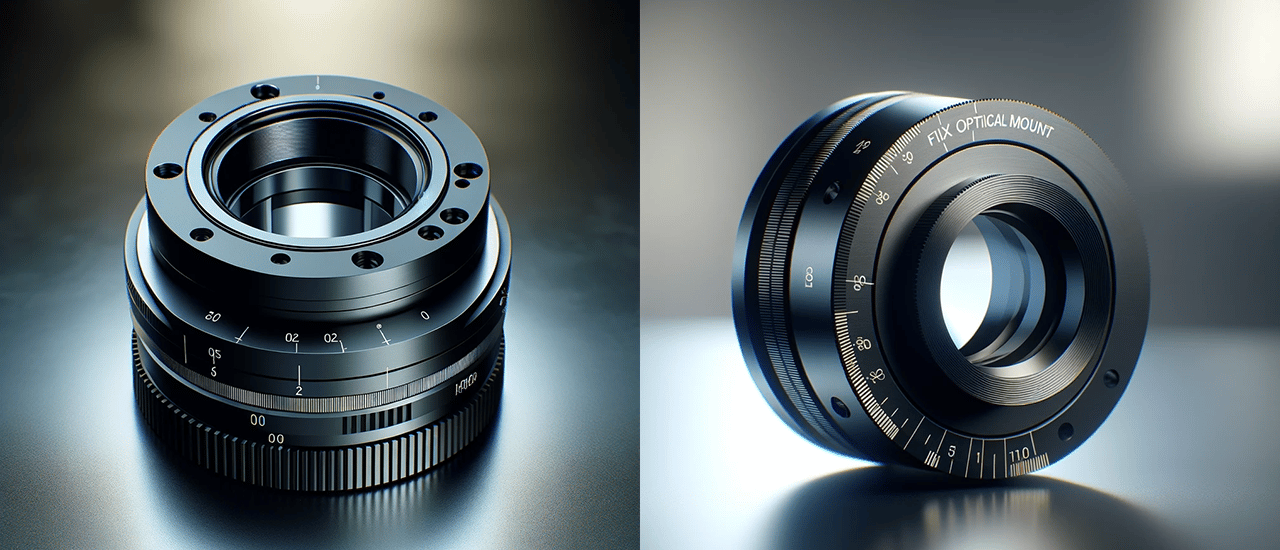

偏光プリズム用マウント
偏光プリズムを安全かつ正確に配置するために必要な機器です。マウントはプリズムを固定し、光学系内での正しい位置に保持するために設計されています。
これらのマウントを活用することで、プリズムが適切な角度と位置で光を受け取り、効率的な偏光効果を発揮できるようになります。また、マウントはプリズムを物理的な衝撃や振動から守る役割も果たし、繊細な光学部品の保護にも寄与します。
偏光プリズムホルダー
偏光プリズムを固定し、微調整するために使用されます。微調整機能は、光学系の精密な調整を可能にし、光のパスや偏光の向きを最適化するために非常に重要です。
ホルダーはプリズムの位置を緻密に制御し、光学系全体の性能と精度を高めるために役立ちます。加えて、ホルダーはプリズムを安定して保持し、長期間にわたる使用でも精度を維持するためにも欠かせません。
偏光プリズムにおける注意点
偏光プリズムは脆いため、取り扱いに注意が必要です。清潔な環境で保管し、表面を傷つけないように保護しなければいけません。
また、偏光プリズムを光学系に組み込む際には、正しい向きと位置を確認することが重要です。加えて、周囲の環境光による影響を最小限に抑えるために適切なハウジングやマウントを使用することが推奨されます。
まとめ
偏光プリズムは、光学技術の発展において中心的な役割を果たしています。各種プリズム、例えばニコルプリズムやグランテーラー偏光プリズムは、それぞれ特定の用途に特化しており、ディスプレイ技術の向上、精密光学測定、視覚的快適さの向上など、多方面での応用が可能です。
ただし、取り扱いには注意が必要で、適切な保管と取り付け方法が重要です。偏光プリズムの機能とその活用法を理解することで、光学系の性能を最適化し、より高度な光学解析と応用が可能になります。
