偏光ビームスプリッターとは？

偏光ビームスプリッターは、光学素子の一種で、入射光をその偏光状態に応じて直線偏光の反射光（S偏光成分）と透過光（P偏光成分）に分離する機能を持ちます。

この素子は通常、2つの直角プリズムが接合されたキューブ形状や、薄膜コーティングが施されたプレート形状で構成され、分離特性は接合面に施された薄膜コーティングの設計によって決定されます。

偏光ビームスプリッターと無偏光ビームスプリッターの違い

偏光ビームスプリッターは偏光状態に基づいて光を分離し、特にレーザーシステムや偏光解析、分光分析などで有用です。一方、無変光ビームスプリッターは入射光の偏光状態に関係なく一定の比率で光を分離するため、一般的な光路分割や光学干渉計、レーザー分光など幅広い用途に適しています。

また、偏光ビームスプリッターは特定の薄膜コーティングを使用して偏光成分を分離するのに対し、無変光ビームスプリッターは通常のコーティングを用いて一定の反射透過比を実現します。

偏光ビームスプリッターの特性

偏光分離機能

偏光ビームスプリッターは、S偏光（平行偏光）とP偏光（垂直偏光）の光を効率的に分離することができます。S偏光は光波が入射面に平行に振動する偏光であり、P偏光は入射面に対して垂直に振動する偏光です。この二つの偏光成分を分離することで、ビームスプリッターは特定の偏光状態を有する光のみをターゲットとする高度な光学操作を可能にします。

たとえば、光通信においては、特定の偏光状態を有する信号光を選択的に取り扱うことが求められることがあり、この技術がその要求を満たすことになります。

高い消光比

加えて、高い消光比を有するビームスプリッターは、偏光成分の選択性が非常に高く、望ましくない偏光成分を有効に除去し、必要な成分を純度高く取り出すことができます。

消光比とは、透過した偏光成分と除去された偏光成分の強度比を表し、この値が高ければ高いほど、ビームスプリッターの偏光分離性能が良好であることを意味します。この特性により、光学系における信号対雑音比の向上が図られ、結果として高精度な測定や解析が実現されます。光学的測定装置や高解像度の画像処理システムにおいては、この消光比の高さが非常に重要な指標となります。

ビームスプリッターの種類

ビームスプリッタは、用途や必要な性能に応じて適切な構造のものを選択する必要があります。

プレート型ビームスプリッター

プレート型ビームスプリッターは、その構造が比較的シンプルでありながらも高い効率を誇ります。一般的に軽量であり、小さな設置面積での使用に適しているため、装置のコンパクト化が求められる状況での選択肢として最適です。

光が45°の角度で入射する設計になっており、特定の薄膜コーティングを施すことで、入射光の一部を反射させ、残りを透過させることができます。この技術は、光の分岐や合成を必要とする多くの光学系において基本的な役割を果たします。

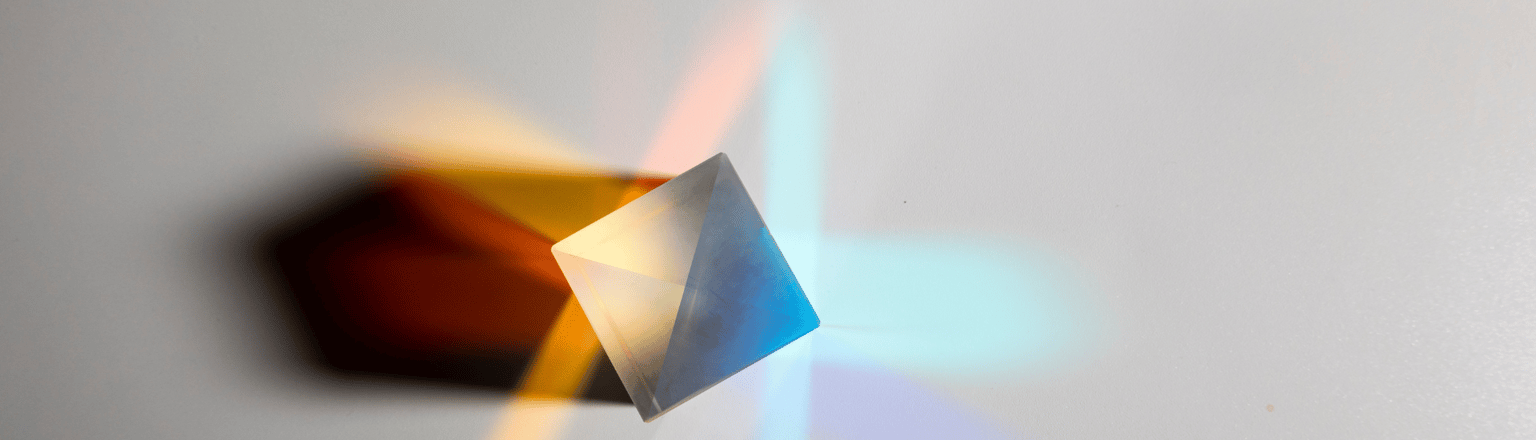

キューブ型ビームスプリッター

キューブ型ビームスプリッターは、構造的にプレート型よりも堅牢であることが特徴です。この形状のビームスプリッターは、2つの直角プリズムを特殊な接着剤で接合し、その接合面に薄膜コーティングを施すことにより光を分岐させます。

この設計は、光学系における強度と耐久性を高めると同時に、光の分離と統合の精度を向上させます。光路が完全に閉じられているため、光の散乱や損失を最小限に抑えることが可能です。

ペリクルビームスプリッター

ペリクルビームスプリッターは、その名が示す通り、極めて薄い膜で作られています。この超薄膜の特性により、反射と透過の比率を非常に細かく調整することができます。

軽量でありながらも、光の制御における高度な柔軟性を提供します。特に、高精度の光学実験や測定において、微細な光の調整が求められる際に選ばれます。

結晶ビームスプリッター

結晶ビームスプリッターは、特定の光学結晶を使用して偏光状態に基づいて光を分離する能力を持ち、特に偏光の制御が重要となる応用において優れた性能を発揮します。光学結晶の選択によって、特定の偏光成分を高精度に分離することができ、その結果、光学系における偏光状態の精密な管理が実現可能です。

光の偏光特性を基にした高度な測定や分析、さらには光学通信技術における応用が期待されています。

くさび形ビームスプリッタ

くさび形の形状を持つビームスプリッターで、その設計により光の分離と制御を高い精度で行うことができます。このタイプのビームスプリッターは、光が通過する際に非常に小さな角度で反射されるように設計されており、光の干渉や重なりを最小限に抑えます。

特に、干渉計や分光計などの高精度光学機器において、光の波長分解能を高めるために使用されます。また、くさび形状により、多様な入射角度や波長に対応する柔軟性も持ち合わせており、幅広い応用が可能です。

偏光ビームスプリッターの用途例

偏光ビームスプリッターは、その精密な光の制御能力により、多岐にわたる先進的な技術分野で不可欠な役割を果たしています。

光ピックアップ

光ピックアップ技術において、偏光ビームスプリッターはデータの読み取りと記録の精度を飛躍的に向上させます。CD、DVD、ブルーレイディスクなどの光学メディアからデータを読み取る際、偏光ビームスプリッターは光源からのビームを正確にディスクの記録層に導き、反射された光を検出器へ効率的に送ります。

この過程で、データの正確な読み取りに必要な特定の偏光成分を選択的に利用することが可能となり、読み取りエラーの減少とデータ伝送速度の向上が実現されます。

半導体・液晶露光装置

半導体や液晶ディスプレイの製造プロセスにおける露光装置は、偏光ビームスプリッターを用いて非常に高い精度で光を制御します。

露光工程では、微細なパターンを半導体ウェハーや液晶パネルに正確に転写する必要があり、偏光ビームスプリッターは、露光光源の偏光状態を最適化し、コントラストと解像度を高めることでこのプロセスを支援します。結果として、チップやディスプレイの品質向上に直結し、製造コストの削減にも寄与しています。

レーザー干渉計

レーザー干渉計における精密な測定は、偏光ビームスプリッターの能力に大きく依存しています。この応用では、ビームスプリッターは入射するレーザービームを二つに分割し、異なる経路を経て再び合成します。この過程で、光の干渉現象を利用して、極めて微小な距離変化や物体の振動を検出することができます。

例えば、重力波の検出や地球の微細な動きのモニタリング、材料の微小な変形測定など、科学研究から工業応用に至るまで、レーザー干渉計は広範な分野で重要な役割を担っています。

ワイヤグリッド偏光ビームスプリッター（OSC PBS）のご紹介

オプティカルソリューションズが提供するワイヤグリッド偏光ビームスプリッター（OSC PBS）は、高性能な光学部品で、光の偏光を分離・制御するために使用されます。
