レーザーカッターとは？基本的な仕組み・種類や特徴・活用法などを解説

レーザーカッターの基本概念

レーザーカッターは、産業からクラフトまで幅広い分野で活用され、その高い精度と効率性から、製造業やデザイン業界で重要なツールとなっています。

レーザーカッターの登場により、複雑な形状の加工や大量生産が容易になり、ものづくりの可能性が大きく広がりました。

レーザーカッターの定義と特徴

レーザーカッターは、高出力のレーザー光を用いて素材を切断や彫刻する精密加工機器です。コンピューター制御により、複雑な形状や微細なパターンを正確に再現できる点が特徴です。

多様な素材に対応し、金属、木材、プラスチック、布地などを高精度で加工可能です。また、非接触加工のため、素材への負荷が少なく、クリーンな仕上がりが得られます。

レーザー加工の原理と仕組み

レーザーカッターに用いられるレーザー光は、極めて細く絞られ高密度のエネルギーを一点に集中させることができます。

この特性を活かし、材料を溶かしたり蒸発させたりすることで、精密な切断や彫刻を可能にします。加工時は、コンピュータ制御によってレーザーヘッドが移動し、正確な位置と範囲で材料を加工します。

この仕組みにより、複雑な形状や微細なパターンを高精度で再現することができます。

レーザーカッターと類似機器の違い

レーザーカッターと他の加工機器と比較してみましょう。

CNCルーターが物理的な切削を行うのに対し、レーザーカッターは熱で素材を溶かして切断します。

ウォータージェットカッターが金属や厚い素材に適しているのに比べ、レーザーカッターは薄い素材や非金属材料の加工に優れています。

プラズマカッターよりも高精度で繊細な加工が可能で、仕上がりも美しいのが特徴です。また、ダイカットと比べると生産性は劣りますが、デザインの変更が容易で柔軟性に優れています。

レーザーカッターの代表的な種類と特徴

レーザーカッターにはさまざまな種類があり、それぞれ特徴が異なります。代表的な3つの種類のレーザーカッターをピックアップして説明します。

CO2レーザーカッター

CO2レーザーカッターは、二酸化炭素を媒質とするガスレーザーを使用し、10.6μmの波長の赤外線を発生させます。

この波長は多くの非金属材料に効果的に吸収されるため、木材、アクリル、布、紙などの加工に適しています。高出力と広い加工範囲が特徴で、精密な切断や彫刻が可能です。

他のレーザーカッターと比べ、非金属材料の加工速度が速くコストパフォーマンスに優れています。

ファイバーレーザーカッター

ファイバーレーザーカッターは、光ファイバーを利用して高出力のレーザー光を生成し、加工を行う装置です。高精度かつ高速な加工が可能で、特に金属材料の切断や溶接に適しています。

CO2レーザーカッターと比較して、より細かい加工や反射率の高い材料の処理に優れており、産業用途で広く活用されています。

また、エネルギー効率が高く、メンテナンス性にも優れているため、長時間の連続稼働にも適しています。

YAGレーザーカッター

YAGレーザーカッターは、高出力で精密な加工が可能な工業用レーザー装置です。金属や硬質プラスチックなど、様々な素材の切断や溶接に適しており、特に厚い金属板の加工に威力を発揮します。

CO2レーザーと比べて波長が短いため、反射率の高い金属材料にも効果的です。また、パルス発振が可能なため、熱影響を抑えた精密加工にも対応できる機器として、製造業で広く活用されています。

レーザーカッターの用途と加工可能な素材

レーザーカッターは多様な素材に対応し、幅広い用途で活用されています。

切断・彫刻が可能な材料

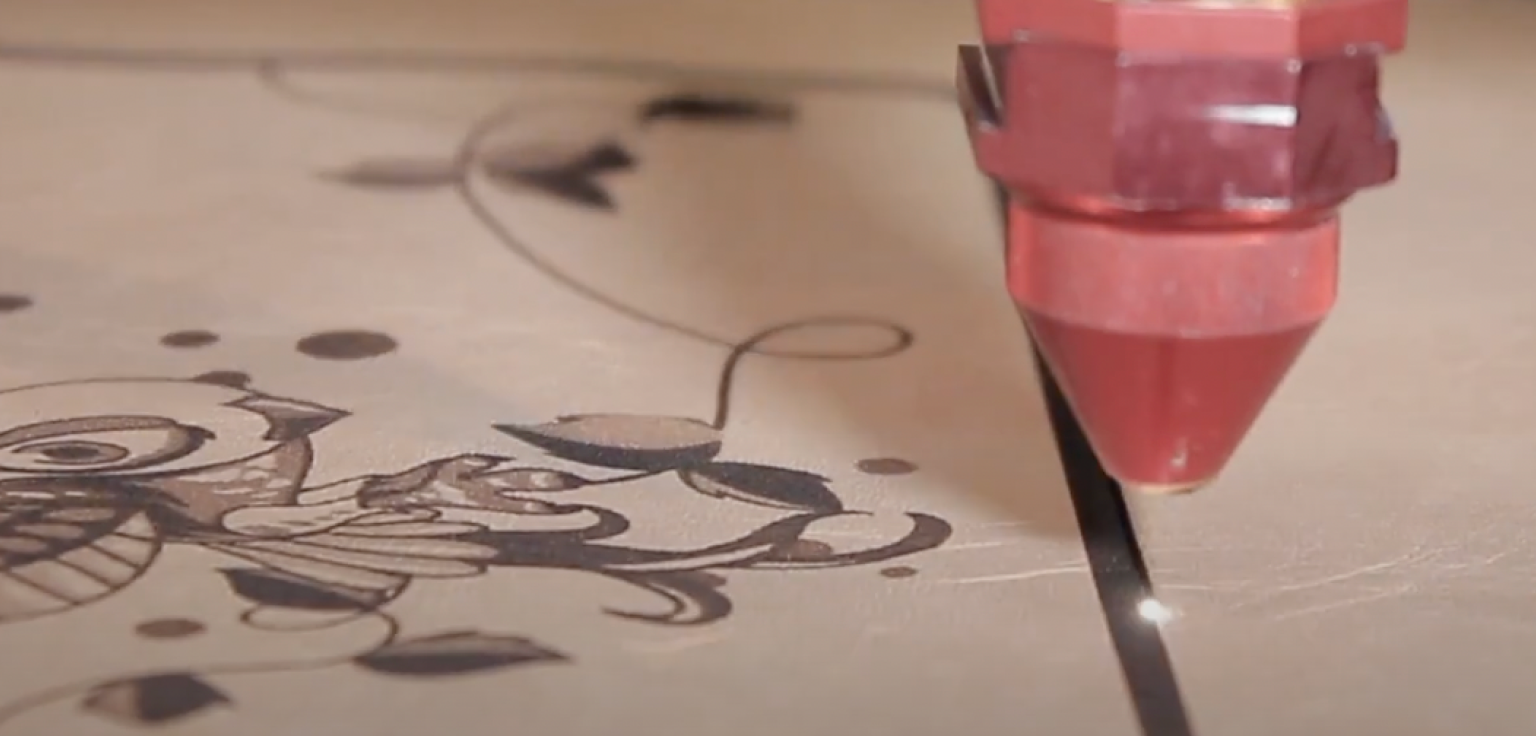

レーザーカッターは、木材、アクリル、革、布、紙など多様な素材を加工できます。

木材は精密な切断や繊細な彫刻が可能で、アクリルは透明感を活かした美しい仕上がりが特徴です。

革や布は柔軟性を保ちつつ加工でき、紙は複雑なデザインのカットが得意です。一方、塩化ビニルなど有害ガスを発生する素材や、反射率の高い金属類は加工に適しません。

産業分野での活用例

レーザーカッターは産業分野で幅広く活用されています。

• 自動車産業：車体部品の精密切断に使用され、高精度な加工を実現する
• 航空宇宙産業：複合材料の加工に威力を発揮し、軽量で強度の高い部品製造に貢献
• 電子機器製造：回路基板の切断や穴あけに利用され、微細な加工を可能にする
• 医療機器産業：微細部品の製造に欠かせない技術。高度な医療機器の開発を支えている

クリエイティブ分野での応用

クリエイティブ分野でもレーザーカッターは革新的なツールとして活用されています。

ファッションデザイン：生地の精密なカットやエッチングに使用され、独創的なパターンや質感を生み出す
アートワークやスカルプチャーの制作：複雑な形状や繊細なディテールを実現し、作品に新たな表現を加える
カスタムジュエリー製作：金属や木材を精巧に加工し、個性的なデザインを可能にする。
建築模型：微細なパーツを正確に作成し、プロジェクトの視覚化を支援する

レーザーカッターの選び方

レーザーカッターを選ぶ際には、いくつかの重要な要素を考慮する必要があります。自分のニーズに合った最適なレーザーカッターを見つけるためには、これらのポイントを慎重に検討しましょう。

性能と仕様の比較ポイント

レーザーカッターの性能比較では、出力ワット数が重要です。高出力は厚い素材の切断に適しますが、低出力は薄い素材や繊細な彫刻に向いています。

カッティングエリアの大きさは作業効率に直結し、大型プロジェクトには広いエリアが必要です。対応素材の種類と厚さは機種により異なり、用途に合わせて選択します。

精度と速度のバランスも考慮する点で、高精度が必要な場合は速度を犠牲にすることもあります。

価格帯と機能の関係

レーザーカッターは、価格が上がるにつれて、切断能力や精度が向上し、より厚い素材や硬い材料の加工が可能になります。

低価格帯では基本的な切断や彫刻機能が中心で、出力や精度に制限があります。中価格帯になると、より高出力で精度が向上し、多様な素材に対応可能になります。

高価格帯では、高速処理や複雑な加工、自動化機能など高度な性能を備えています。

レーザーカッター使用時の注意点

レーザーカッターは強力な加工ツールですが、適切な使用と安全対策が必要です。

操作時は必ず保護メガネを着用し、換気に十分注意しましょう。また、可燃性の材料や有害ガスを発生する素材の加工は避けるべきです。

安全な使用環境を整えることで、レーザーカッターの可能性を最大限に引き出すことができます。

安全対策と保護具

まず、目の保護には波長に応じたレーザー用保護メガネを着用し、皮膚を守るため長袖や手袋を使用します。

有害ガスや粉塵から身を守るため、適切な換気システムを設置し、定期的にフィルター交換を行います。また、火災リスクに備え、適切な消火器を近くに設置し、使用方法を事前に確認しておきましょう。

メンテナンスと管理方法

レーザーカッターの定期的な清掃では、加工時に発生する粉塵や煙を除去し、光学系の汚れを防ぎます。レンズとミラーは特に注意が必要で、専用のクリーニング液と柔らかい布を使用して慎重に拭き取ります。

消耗品の交換は、使用頻度や加工材料に応じて適切なタイミングで行います。日常点検では、レーザー出力や冷却システムの確認、各部の締め付けチェックなどを実施し、異常の早期発見に努めます。

法規制と環境への配慮

レーザーカッターを使用するためには、排気ガスや粉塵の管理、適切な換気システムの設置が重要です。また、レーザー機器の取り扱いには特定の資格や訓練が必要な場合があります。

環境への配慮として、廃棄物の適切な処理や、環境負荷の少ない材料の選択も重要です。

レーザーカッターの導入をご検討中の方へ

トロテックが提供するレーザー加工機Speedyシリーズ

トロテックのSpeedyは、業界最速の加工速度と最大120ワットの出力を誇り、CO2とファイバーの2種類のレーザーを1台に搭載可能です。

アクリルや木材、金属など多様な素材に対応し、専用ソフトウェアRuby®でデザインから加工まで一貫操作できます。精密彫刻や非接触加工にも優れ、看板や建築模型など幅広い用途に適しています。

導入後のサポート体制も充実しており、技術的な質問や機器のメンテナンスにも迅速に対応します。

レーザーカッターについてのまとめ

レーザーカッターは、精密な切断や彫刻を可能にする革新的な精密加工機器です。CO2レーザーやファイバーレーザーなどさまざまな種類があり、用途に応じて選択できます。

導入の際は性能や価格、安全性を考慮し、適切な機種を選ぶことが重要です。今後も技術の進歩により、さらに高精度で使いやすい機種が登場すると予想され、より幅広い分野での活用が期待されています。
