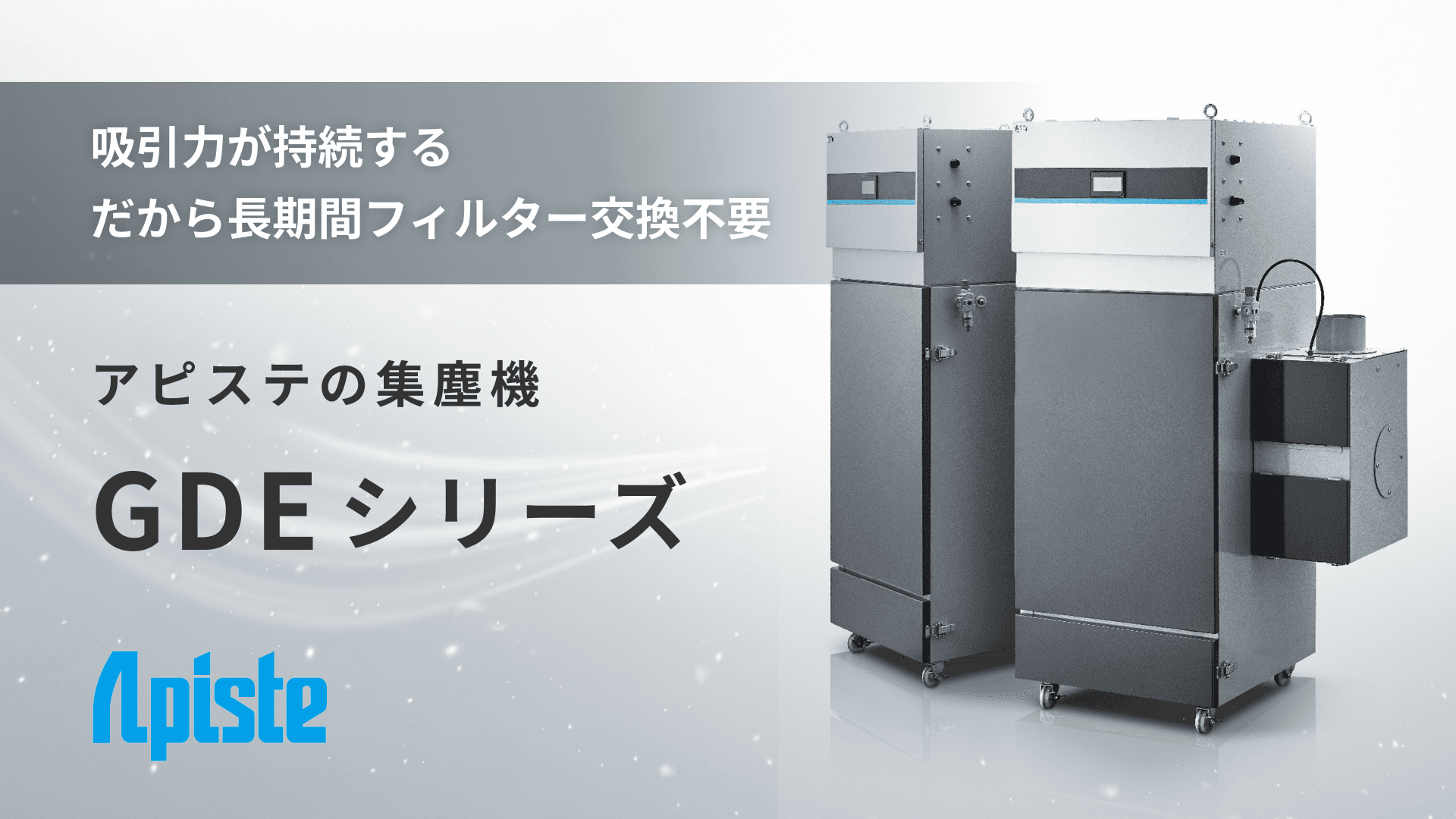

GDEシリーズ 長期間フィルター交換不要な集塵機
フィルター交換の手間とコストを大幅に削減。ヒューム捕集にも対応
アピステの集塵機「GDEシリーズ」は、粉じんの目詰まりを抑制する特殊なフィルター技術と、フィルターの詰まりを検知して自動で粉じんを払い落とす機能を搭載した高性能集塵機です。フィルター交換にかかるコスト削減に大きく貢献します。ヒュームボックスを装着することで、溶接・レーザー加工などのヒュームも捕集でき、高い吸引力を持続します。
目次
集塵機の役割
製造現場では、労働者の健康を守るために「労働安全衛生法」が定められており、その中で「粉じん障害防止規則（粉じん則）」や「特定化学物質障害予防規則（特化則）」などによって、有害物質の濃度管理や適切な排気（局所排気）が義務付けられています。
集塵機は、これらの法規を遵守しながら、粉じんやヒュームが作業者の健康に影響を及ぼさないよう安全で快適な作業環境を維持する役割を果たします。
集塵機の活用シーン
集塵機 GDEシリーズの特長
長期間フィルター交換不要
GDEシリーズには、独自の「ウルトラファインフィルター」が使用されています。このフィルターは、繊維径が数百ナノレベルと非常に細かく、粉塵をフィルター内部ではなく「表面」でろ過します。一般的なフィルターは繊維が太く、粉塵が内部に入り込んで目詰まりを起こしますが、GDEシリーズのウルトラファインフィルターは表面に堆積させるため、パルスジェットで容易に払い落とすことが可能。フィルターへの粉じんの目詰まりが抑制できるためフィルター寿命が長くなり、吸引力が持続します。
| ウルトラファインフィルター | 一般的なフィルター | |
|---|---|---|
| フィルターの繊維径 |
数百ナノ程度の微細な繊維径
|
数十ミクロン程度
|
| ろ過 | フィルターの「表面」で粉じんをろ過 | フィルターの「内部」で粉じんをろ過 |
| ろ過された 粉じんの払い落とし |
表面でろ過された粉じんは、パルスジェットにより容易に払い落とし可能
|
内部ろ過された粉じんは、払い落としされずにフィルター内部に残留
|
| フィルター寿命 | フィルター寿命が長くなり、吸引力が持続 | フィルターの目詰まりが進行し、やがてはフィルター交換が必要 |
自動払い落とし機能
GDEシリーズは、フィルター性能を常に最適な状態に保つために、パルスジェット（圧縮空気）による自動払い落とし機能を搭載しています。内蔵の差圧計がフィルターの詰まり具合を常時監視し、粉塵の堆積によって差圧が設定値に達すると、フィルターの詰まりを検知。自動的にパルスジェットを噴射して、フィルター表面の粉塵を除去します。
この「オートパルスモード」のほか、一定時間間隔で行う「インターバルパルスモード」など、現場の使用環境に応じて最適なモードを選択できます。
| オートパルスモード フィルター差圧が予め設定した値以上に達すると払い落とし |
| インターバルパルスモード 一定時間間隔で払い落とし |
|
ハイブリッドパルスモード |
| エンドパルス 運転停止時にフィルター差圧に応じて払い落とし |
運転状態を見える化
タッチパネルで現在の運転風量やフィルターの差圧レベル、ファンの回転数レベルを「見える化」できるため、運転状態を容易に把握できます。
自動風量制御で吸引力を安定維持
一般的な集塵機は、フィルターが目詰まりするにつれて吸引力が低下してしまう課題がありました。GDEシリーズは、この問題を解消するためにインバーターと独自の自動風量制御機能を標準搭載しています。フィルターの目詰まり状態を検知し、ファンの回転数を自動で調整することで、設定した風量を長期間にわたり安定して維持します。
さらに、インバーターによる風量制御を採用することで、風の通り道を絞って風量を調整する従来の「ダンパー制御方式」と比べて省エネを実現できます。具体的には、風量を60％に抑えた場合、約65％の消費電力削減が可能です。
ヒューム捕集でも吸引力を持続
溶接やレーザー加工、プラズマ加工などで発生する「ヒューム」は、粒子が非常に細かく、粘着性が高いという特性があります。このため、一般的な集塵機ではフィルターがすぐに目詰まりしてしまい、吸引力を維持することが困難でした。
GDEシリーズは、オプションの「ヒュームボックス」を本体に装着することで、こうしたヒューム捕集に対応します。粘着性のあるヒュームを包み込み、粒子を大きくして粘性を緩和する「ろ過助剤」を、ヒュームボックス内部で供給します。これにより、フィルター表面の粉じんの払い落としが容易になり、ヒューム捕集の現場でも安定した吸引力を長期間維持できます。
商品ラインナップ
汎用・高性能タイプ
| GDE-A1500 |  |
送風機用モーター出力：1.5kW 風量(m³/min)：10／20／25 外形寸法(mm)：H1690×W650×D650 質量：217kg |
|---|---|---|
| GDE-A2200 |  |
送風機用モーター出力：2.2kW 風量(m³/min)：15／30／35 外形寸法(mm)：H1698×W770×D770 質量：260kg |
| GDE-A3700 |  |
送風機用モーター出力：3.7kW 風量(m³/min)：20／40／55 外形寸法(mm)：H1835×W900×D850 質量：335kg |
汎用・高性能 溶接ヒュームタイプ
| GDE-A1500 ヒュームボックス取付 |
 |
送風機用モーター出力：1.5kW 風量(m³/min)：10／15／20 外形寸法(mm)：H1690×W950×D650 質量：245kg |
|---|---|---|
| GDE-A2200 ヒュームボックス取付 |
 |
送風機用モーター出力：2.2kW 風量(m³/min)：10／20／30 外形寸法(mm)：H1698×W1070×D770 質量：294kg |
| GDE-A3700 ヒュームボックス取付 |
 |
送風機用モーター出力：3.7kW 風量(m³/min)：15／30／40 外形寸法(mm)：H1835×W1200×D850 質量：367kg |
導入事例
ワーク研磨時に出る粉塵の捕集
集塵機の老朽化に伴う更新として、GDE-Aシリーズをご採用いただきました。
研磨作業で発生する粉塵やヒュームの捕集において、GDE-Aシリーズのインバーターによる自動風量制御機能により、設定した風量で安定的に捕集できるようになった点を高くご評価いただいています。
研磨機の粉塵捕集
既設の集塵装置が粉塵によるフィルターの目詰まりで機能しなくなり、お困りだったお客様にGDE-Aシリーズをご採用いただきました。
導入後、フィルター交換頻度を大幅に低減でき、ご満足いただいております。
アーク溶接時のヒューム捕集
アーク溶接時に発生するヒュームの飛散が課題でした。ヒュームは粘着性が高く、フィルターの目詰まりを早める特性があります。
そこで、GDE-Aシリーズ本体にオプションの「ヒュームボックス」を設置し、ろ過助剤を自動供給することでフィルターの目詰まりを抑制する運用をご提案。この対策により安定したヒューム捕集が可能となりました。
ドライ切削時の粉塵捕集
ドライ切削時に発生する粉塵の飛散対策として、GDE-Aシリーズをご採用いただきました。
数百ナノ程度の微細な繊維径で作られたフィルターにより、メンテナンス頻度を大幅に低減できる点をご評価いただきました 。また、インバーター搭載により、必要風量に応じて自動で風量を調整するため、従来必要であったダンパー調整が不要になった点もご好評いただいています。
