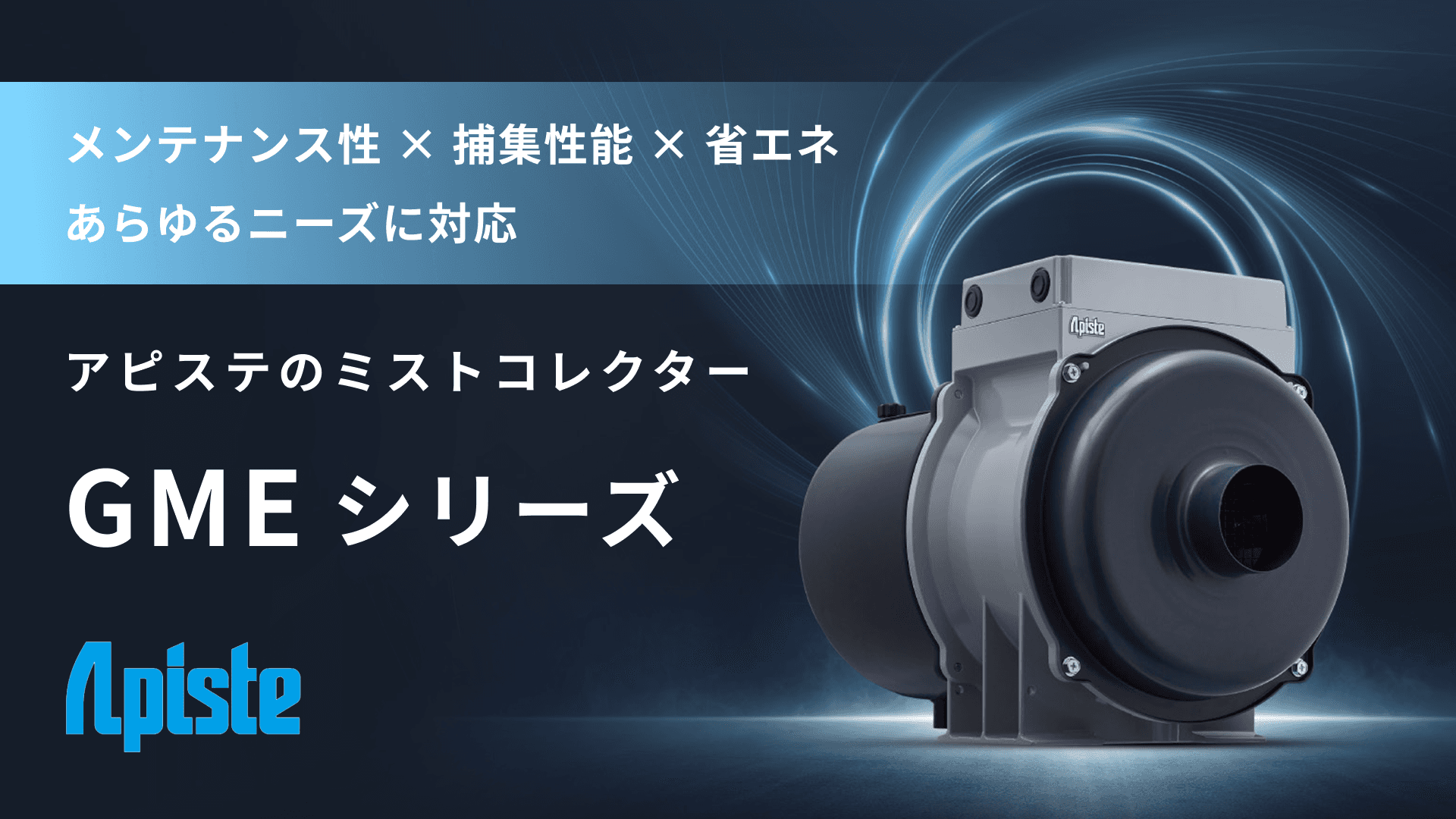

GMEシリーズ 高性能ディスク式ミストコレクター
省エネ、捕集性能、メンテナンス性のすべてを追求
アピステのミストコレクター「GMEシリーズ」は省エネはもちろん、「マルチステップ捕集」「陽圧ドレン」「分割ボディー」という独自構造により、目詰まりや内部の汚れ蓄積を防ぎ、長期間メンテナンス不要な安定稼働を実現します。
目次
ミストコレクターが求められる背景
工作機械から発生するオイルミストは、工場内に浮遊すると作業者の健康被害（頭痛、肌荒れなど）を引き起こすだけでなく、床や壁に付着して転倒や火災のリスクを高めます。また、制御機器や空調機がミストを吸い込むことによる故障、工作機械の主軸やセンサーのトラブルにも繋がります。
ミストコレクターは、これらのミストを発生源で捕集し、クリーンな作業環境を維持するために不可欠な装置です。
ミストコレクターの種類
ミストコレクターには主に3つの方式があります。
| フィルター式 | ディスク式 | サイクロン式 |
|---|---|---|
 |
 |
 |
| 物理的なフィルターを通じて粒子を捕集する方式です。 初期の捕集効率は高いものの、オイルミストの付着や目詰まりで風量が低下しやすく、定期的な洗浄や交換が必要です。 |
高速回転させたディスクに衝突させて捕集します。 フィルターが付いていないため、フィルター交換における産業廃棄物が発生しないなどのメリットがあります。 |
内部の旋回流による遠心力でミストを分離する方式です。 捕集効率は他の捕集方式よりもやや劣りますが、交換部品が少ないなどのメリットがあります。 |
ミストコレクター GMEシリーズの特長
目詰まりさせないマルチステップ捕集
まず、最上流のターボファンが強力な遠心力を発生させ、5μm以上の大きなミストを分離します。次に、整流板で風の流れを整え、高速回転するスリットディスクで1μm以上の微細なミストを弾き飛ばします。粒径ごとに最適な部位で捕集することで、ディスクの目詰まりが起こりにくく、高い捕集性能が長期間持続します。
汚れを溜めさせない陽圧ドレン
ファンよりも後ろにドレンポートを配置する陽圧ドレンを採用。吸引した風をそのそのままドレン側にも流すことができ、捕集したオイルミストを確実に機外へ排出します。ドレンの滞留による性能低下を防ぎます。
オーバーホール自由自在な分割ボディー
「どこでも手が届くように完全に分解できる構造にしてほしい」という現場の声から生まれた分割ボディー構造を採用。フロント側、ミドル側、リア側にボディーを分解でき、内部に配置された複数の捕集部位も容易に取り外せます。長期間の使用で内部に固着しやすいオイルミストを手軽に清掃でき、導入当初の性能を維持しながら、長くお使いいただけます。
省エネを実現する独自設計
高効率PMモーターとインバーター制御を組み合わせることで捕集部位以外での損失を低減し、大風量でも低消費電力を実現しました。
インバーター制御で省エネ
必要風量に応じて70％／80％／90％／100％のモーター回転数を選択でき、消費電力を削減できます。
グローバル展開にも対応
高効率なPMモーターを採用。PMモーターは多くの国で「高効率モーター規制」の対象外となるため、国によってモーターを載せ替える必要がありません。
さらに、CEやETLなどの国際安全規格も取得しており、グローバル展開に適した商品です。
軽量アルミダイカストボディー
アルミダイカストボディーを採用することで、小型化と圧倒的な軽量化を実現しました。 機械上部への設置が多いミストコレクターでは、この軽さが設置やメンテナンス作業の負担軽減に大きく貢献します。
汎用空調フィルター搭載可能
オプションのアフターフィルターとして、汎用的な空調用エアーフィルターを搭載できる構造になっています。空調用エアーフィルターは種類が豊富なため、捕集性能やフィルター交換周期など、現場ごとに最適なフィルターを選択できます。
商品ラインナップ
GME-S-Pro series
現場で安定した性能を発揮し続けるための要素をすべて備えた、プロフェッショナルモデルです。
| GME- S400-Pro |
GME- S750-Pro |
GME- S1500-Pro |
GME- S2200-Pro |
|
|---|---|---|---|---|
| 最大風量 （m3／min） |
7.7 | 12.6 | 18.4 | 27.1 |
| 最大静圧 （kPa） |
0.9 | 1.1 | 1.5 | 1.5 |
| 捕集効率（%） ※重量法 |
99.7 | 99.7 | 99.7 | 99.7 |
GME-S-eco series
業界最高クラスの大風量アクティブサイクロンとインバーターによる風量制御により、省エネ性を追求した、シンプルでエコなモデルです。
| GME- S400-eco |
GME- S750-eco |
GME- S1500-eco |
GME- S2200-eco |
|
|---|---|---|---|---|
| 最大風量 （m3／min） |
11.5 | 15.8 | 23.0 | 34.2 |
| 最大静圧 （kPa） |
1.4 | 1.4 | 2.1 | 1.9 |
| 捕集効率（%） ※重量法 |
99.0 | 99.0 | 99.0 | 99.0 |
一般的なフィルター式*と比較し、1サイズ小さなモーター容量のミストコレクターでも必要風量を満たすため、大幅な消費電力の削減とイニシャルコストの低減が可能です。
*当社調べ。
導入事例
工作機械のオイルミスト捕集
大型マシニングセンターで他社製サイクロン式ミストコレクターを使用していたお客様が、捕集性能とドレン回収量に不満を抱き、当社の高性能ディスク式「GME-S-Proシリーズ」をテストされました。
その結果、捕集性能の向上に加え、圧倒的なドレン排出量が評価され採用に至りました。
ゴム成形時のオイルミスト捕集
自動車用ゴム部品の成型機周辺で環境改善を検討していたお客様が、風量と設置スペースの両面で最適な機種を探していました。
そこで、小型ながら大風量で省エネ性能にも優れた「GME-S-ecoシリーズ」に注目され、無償テスト機サービスをお申し込みいただきました。テスト中から現場環境が大きく改善し、スタッフにも好評だったことから、そのまま採用が決まりました。
NC旋盤のオイルミスト捕集
100台以上の工作機械が稼働するお客様では、各機にミストコレクターを1台ずつ設置するのは予算面で困難でした。そこで、大風量タイプのGME-S-ecoシリーズを採用し、ダクト分岐で複数設備のミストを1台で捕集する方式で導入いただきました。
GME-S-ecoシリーズは、捕集部以外の圧力損失を極限まで抑えた流線形ボディー構造により、一般的なミストコレクターを大きく上回る大風量を実現しています。
