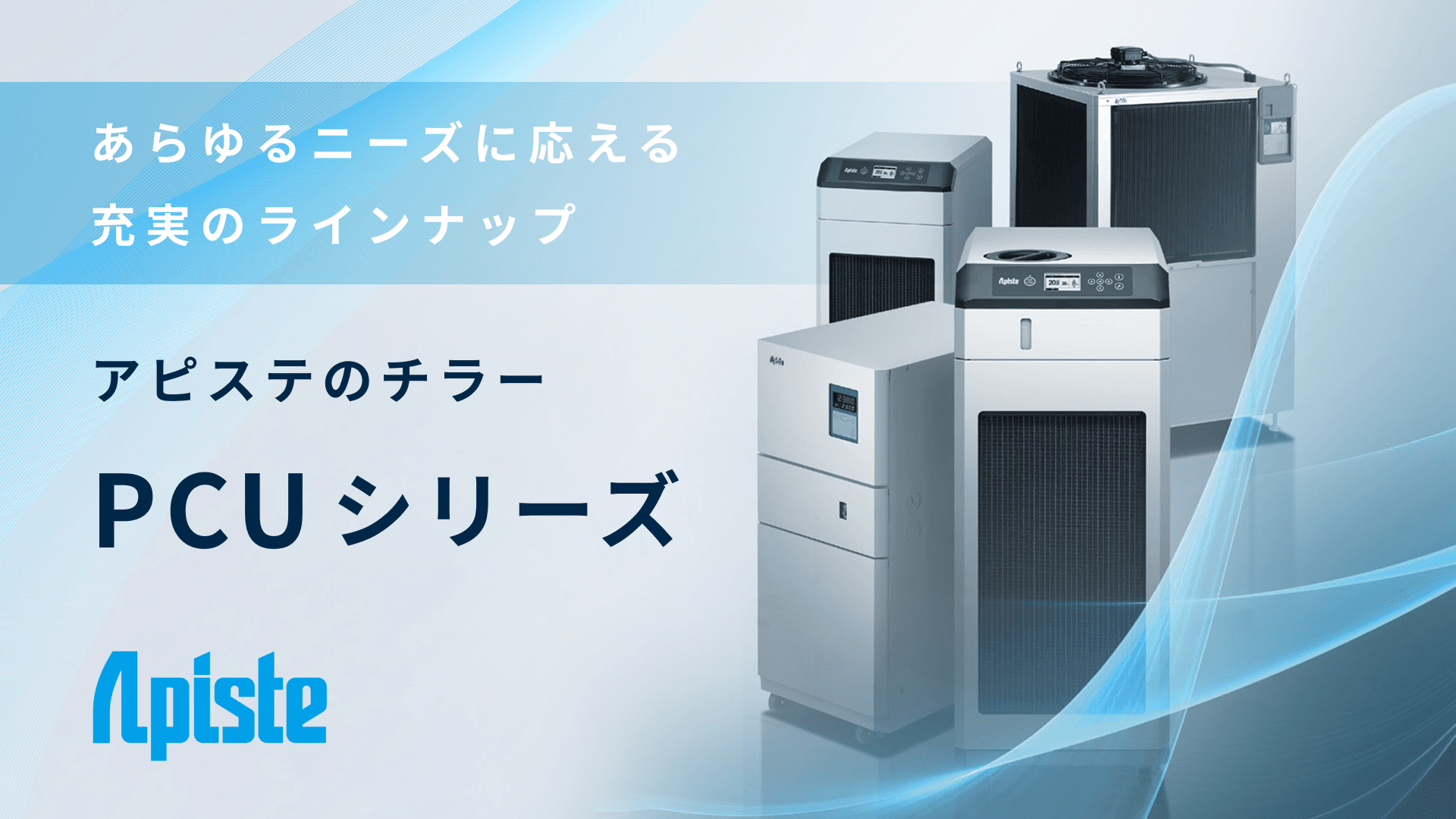

PCUシリーズ「冷やす」に新しい付加価値を与えるチラー

あらゆるニーズに応える充実のラインナップ

アピステのチラー「PCUシリーズ」は信頼の冷却性能と用途に応じたラインナップで製造現場をサポートいたします。

ノンフロン冷媒を採用した「PCU-NEシリーズ」や、−10℃〜80℃の幅広い温度制御領域に対応し高精度な温度制御を実現する「PCU-Rシリーズ」、高耐久・高揚程かつ省エネな「PCU-SLシリーズ」、ポンプ・タンクレス構造で多様な冷却ニーズに対応する「PCU-Fシリーズ」をラインナップ。ただ冷やすだけのチラーではなく、「冷やす」に新しい付加価値を提供します。

チラー PCUシリーズ総合カタログ

株式会社アピステ

資料ダウンロード

チラー PCUシリーズの特長

Apiste Chiller Img01

ノンフロン冷媒採用でフロン管理工数ゼロ

【対応シリーズ】PCU-NEシリーズ / PCU-Fシリーズ

PCU-NEシリーズおよびPCU-Fシリーズでは、ノンフロン冷媒R1234yfを採用しています。「フロン排出抑制法」の対象外で、指定業者による回収・破壊の必要や、定期点検の義務がなく、フロンによるコスト負担をなくすことができます。

チラーは冷えればよいという考えに、アピステは「環境保全」や「フロン管理コストのゼロ化」という新しい価値を加えました。

Apiste Chiller Img02

ワイドレンジ-10℃〜80℃

【対応シリーズ】PCU-Rシリーズ

PCU-Rシリーズは、パラレルタスク制御による温度制御領域は-10℃〜80℃というワイドレンジを実現。全ての領域で、コンプレッサーを停止させることなく連続運転が可能です。

従来のインバーター制御、ホットガス制御では困難であった「超高精度」、「高安定性」をどの温度領域においても実現しました。

Apiste Chiller Img03

高耐久・高揚程かつ省エネ

【対応シリーズ】PCU-SLシリーズ

PCU-SLシリーズは、外気45℃の高温環境下でも止まらない業界最高レベルの耐久性を実現しています。粉塵の多い環境や屋外でも安心してお使いいただけます。

また高揚程ポンプを標準搭載し、最大吐出圧0.7Mpa・最大揚程70mの高い送水性を備えています。

そのうえ、新開発のインバーターで負荷に合わせて常に最適な冷却を行うことで、従来の定速型のチラーと比較して最大50%の省エネを実現しました。

Apiste Chiller Img04

ポンプ・タンクレス構造

【対応シリーズ】PCU-Fシリーズ

PCU-Fシリーズは、従来のポンプ・タンク内臓チラーとは異なり、ポンプ・タンクレス構造を採用しています。外部のポンプや水圧、自然流動を利用して循環水を供給するため、既設の配管経路に比較的簡単に設置することが可能です。

設計の自由度が大幅に向上し、新規設備の導入から既存設備の改善まで、さまざまなニーズに柔軟かつ効率的に対応できるようになりました。

Apiste Chiller Img05

代表的な機能

ドライブレコーダー機能

【対応シリーズ】PCU-NEシリーズ / PCU-Fシリーズ

PCU-NEシリーズおよびPCU-Fシリーズには、ドライブレコーダー機能を搭載しています。チラー本体だけで循環水出口温度・循環水設定温度・稼働時間・エラー発生日時などを記録。2分間隔で最大1年半分を記録します。
※エラー発生時は発生から約1分前までを5秒間隔で保存。

Apiste Chiller Img06

タイムカレンダー機能

【対応シリーズ】PCU-NEシリーズ / PCU-Fシリーズ

チラー本体にタイムカレンダーを搭載。ドライブレコーダー機能で記録された日々の循環水温やエラーの発生履歴をいつでも遡って確認することができます。

Apiste Chiller Img13

豊富な通信機能（IoT対応）

【対応シリーズ】PCU-NEシリーズ / PCU-Fシリーズ

PCU-NEシリーズおよびPCU-Fシリーズには、イーサネットを標準搭載。読み書き対応の外部通信Modbus/TCPの他、MCプロトコル、Socket通信方式に対応。運転状態の確認、データの見える化、遠隔操作など、多様なニーズに対応できます。

Apiste Chiller Img07

遠隔監視
チラーの循環水出口温度や設定温度、エラー出力などを遠隔で監視可能

遠隔操作
離れた場所からもチラーの操作が可能

周辺装置との連動
生産設備の稼働状況に合わせて、チラーを制御可能

外部センサーによる温度制御

【対応シリーズ】PCU-NEシリーズ / PCU-Rシリーズ / PCU-Fシリーズ

チラーは通常、出口温度が設定温度になるように制御しますが、外部温度センサーを使用することで、対象物の温度が目標の温度になるように循環水温を制御する「カスケード制御」が可能です。ジャケットタンクで原料を温調する際など、ワーク温度に合わせた温度管理を行えます。外部センサーによる温度制御は、PCU-NEシリーズ、PCU-Rシリーズ、PCU-Fシリーズで対応可能です。

Apiste Chiller Img08

商品ラインナップ

ノンフロン  PCU-NEシリーズ		R1234yf 冷媒採用使用周囲温度: 5〜45℃ 循環水温範囲: 5〜40℃ 温度制御精度: ± 0.1℃
ワイドレンジ・高精度   PCU-Rシリーズ		使用周囲温度: 5〜40℃ 循環水温範囲: -10〜80℃ 温度制御精度: ± 0.05~0.1℃
高耐久・省エネ   PCU-SLシリーズ		使用周囲温度（空冷）: -5〜 45℃ 使用周囲温度（水冷）: 2〜45℃ 循環水温範囲: -5〜45℃ 温度制御精度: ± 0.1℃
ノンフロンポンプ・タンクレス  PCU-Fシリーズ		R1234yf 冷媒採用使用周囲温度: 5〜45℃ 循環水温範囲: 5〜40℃ 温度制御精度: ±0.1℃

用途例

バッテリー（自動車）	撹拌機の冷却水温調塗工機のロール温調スラリータンク温調乾燥後冷却ロール温調圧縮ロールの油圧温調レーダー切断機の発信機充放電評価装置
モーター	着磁ヨークの冷却高周波加熱装置含浸樹脂の温度管理レーザー溶接の発信器・光学系の温度管理抵抗溶接機の電極冷却無負荷／有負荷試験のモーター冷却インバーターのベンチテスト
自動車全般	ダイキャストの金型冷却高周波加熱装置の冷却クーラント冷却射出成形機の金型冷却油圧ユニット作動油の冷却レーザー加工機の冷却アーク溶接トーチの冷却抵抗溶接の電極冷却撹拌機の温度管理
