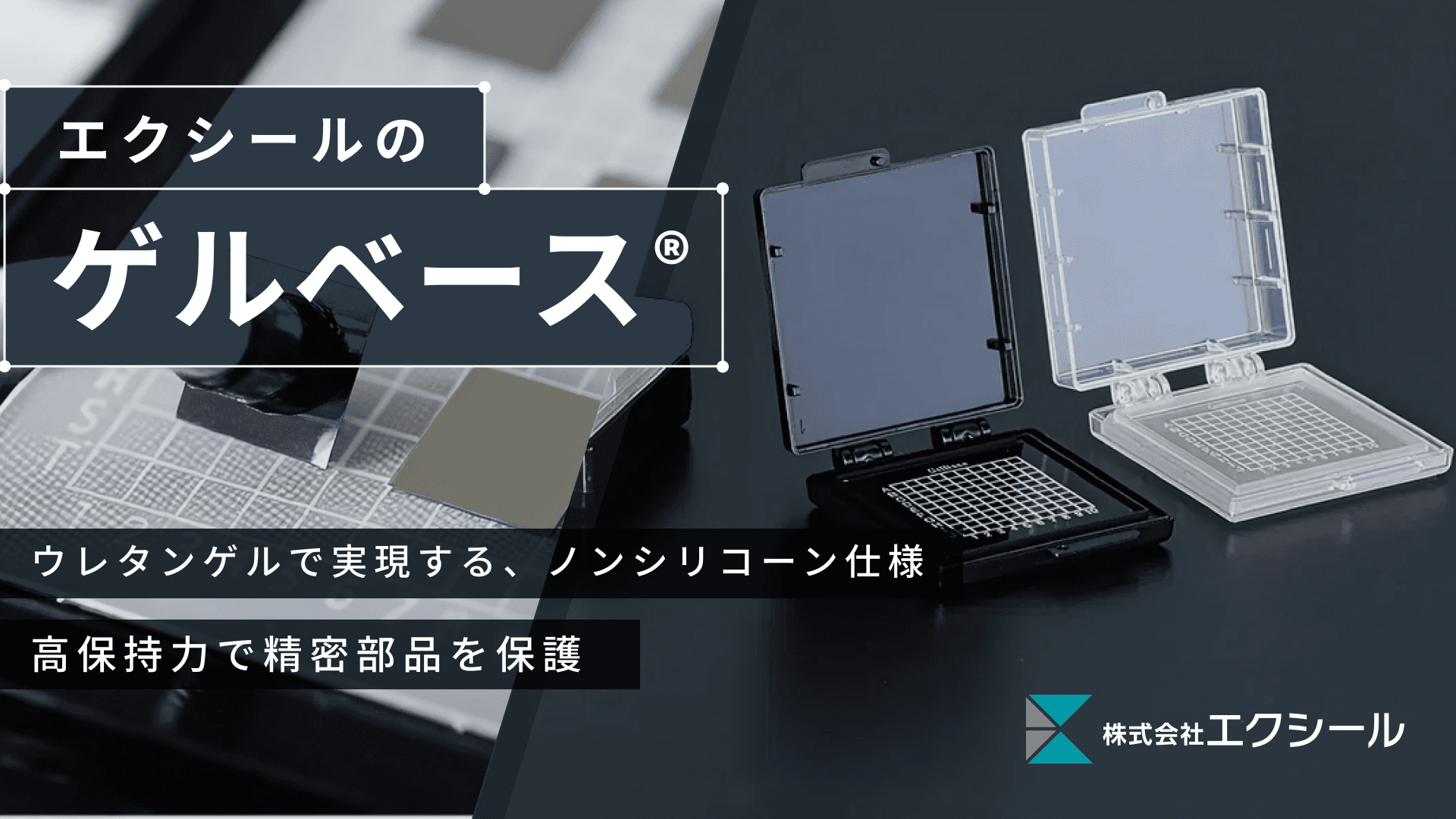

ゲルベース®は、エクシールが開発した精密デバイス搬送ケースです。ウレタンゲルを使用したノンシリコーン仕様で、シロキサン（シリコーン由来のガス成分）による精密部品への汚染を防ぎます。
搬送時はしっかりと部品を保持しながら、作業時にはピンセットで簡単にピックアップできるため、精密部品の保管・搬送における品質管理と作業効率の両立を実現します。
目次
ゲルベース®が選ばれる理由
ノンシリコーン仕様
ゲルベース®は、ウレタン素材を使用した完全ノンシリコーン仕様です。精密機械に悪影響を及ぼすシロキサン（シリコーン由来のガス成分）が検出されないため、半導体やウエハ、電子部品など、シリコーン汚染を避けたい精密部品の保管・搬送に適しています。
積載面には自己粘着性のあるポリウレタンを使用しており、粘着剤を使用していないため部品への糊移りもありません。
保持力とピックアップ性の両立
精密部品の搬送ケースでは、保持力（部品を固定する力）とピックアップ性（部品を取り外しやすさ）のバランスが重要です。保持力が強すぎると、ピンセットでの取り外し時に部品に負荷がかかったり、作業効率が低下したりする問題が発生します。
ゲルベース®は、1mの高さからケースを落下させてもチップがズレない保持力*を確保しながら、ピンセットで抵抗なく部品をピックアップできる設計です。やわらかなウレタンゲルが搬送時の振動や衝撃から精密部品を保護します。
*保持力は表面状態、材質、重量、サイズによって異なります。測定値は参考値であり、保証値ではありません。
10個単位から購入可能
大手メーカー製品では数万個単位での購入が必要な場合がありますが、ゲルベース®は少量からの購入に対応しているため、テスト導入がしやすい点が特長です。
部品ごとに異なるタイプを少量ずつ購入できるため、複数の部品を扱う現場でも、それぞれの部品に最適なケースを選定できます。
部品に合わせて選べるラインアップ
ゲルベース®は、表面形状3種類と粘着力10種類の組み合わせで、さまざまな部品に対応できるラインアップを揃えています。対象物の接着面形状や材質に合わせて、最適なタイプを選定することが可能です。
表面形状と粘着力の組み合わせにより、保持力とピックアップ性のバランスを細かく調整できるため、部品の特性に合った最適なケースを選ぶことができます。
ゲルベース®の選び方
表面形状の種類
ゲルベース®のウレタンゲルシートには、フラットタイプ、クラウディタイプ、メッシュタイプの3種類の表面形状があります。対象物の接着面形状に合わせて選定することで、保持力とピックアップ性のバランスを最適化できます。
| フラットタイプ | 表面形状：凹凸なし（平らでつるつるな質感） 接触面積：最も大きい くっつく力：最も大きい |
|---|---|
| クラウディタイプ | 表面形状：細かな凹凸あり（すりガラスのような質感） 接触面積：最も小さい くっつく力：最も小さい |
| メッシュタイプ | 表面形状：網目状（でこぼこした質感） 接触面積：やや小さい くっつく力：やや強い |
対象物の接着面がフラットな場合は、クラウディタイプやメッシュタイプを選定することで、点で接触するためピックアップが容易になります。逆に、対象物が点で接地するような形状の場合は、フラットタイプでしっかりと保持するのが効果的です。
ケースサイズ・高さの種類
ゲルベース®のケースサイズは2インチと4インチの2種類があります。2インチタイプはケースの高さが2種類（Lタイプ、Hタイプ）あり、部品の高さに合わせて選択できます。
2インチ
2インチタイプにはトレイ無しタイプもあり、クリアランス10.0mmで、より高さのある部品の保管・搬送に対応できます。ケースは黒と透明の2種類から選択でき、積み重ねて使用することも可能です。
※印刷面の特注対応も承ります（特注品）。
※測定値は参考値であり保証値ではありません。
| 寸法(mm) | 色 | 表面抵抗値（Ω） | ||
|---|---|---|---|---|
| ケース | Lタイプ：54×54×11 Hタイプ：54×54×16 |
黒 | 10¹¹ | |
| 透明 | 10¹³ | |||
| トレイ | 50.8×50.8×4 | 黒 | 10¹¹ | |
| 透明 | 10¹³ | |||
| ゲル | FS9 | 42×42 | あめ色 | 10⁹ |
| FS8 | 10⁸ | |||
| F7 | 10⁹ | |||
| F5 | 10⁸ | |||
| F3 | 10⁷ | |||
| C7 | 10⁹ | |||
| C5 | 10⁸ | |||
| C3 | 10⁸ | |||
| E7 | 10⁹ | |||
| E5 | 10⁸ | |||
| VS9 | 10⁸ | |||
| VS8 | 10⁸ | |||
4インチ
本体と蓋のセットになります。黒 / 透明のケースからお選びください。
※印刷面の特注対応も承ります（特注品）。
※測定値は参考値であり保証値ではありません。
| 寸法(mm) | 色 | 表面抵抗値（Ω） | ||
|---|---|---|---|---|
| ケース | 101.3×101.3×8 | 黒 | 10¹¹ | |
| 透明 | 10¹³ | |||
| トレイ | 101.2×101.2×8.05 | 黒 | 10¹¹ | |
| 透明 | 10¹³ | |||
| ゲル | FS9 | 85×85 | あめ色 | 10⁹ |
| FS8 | 10⁸ | |||
| F7 | 10⁹ | |||
| F5 | 10⁸ | |||
| F3 | 10⁷ | |||
| C7 | 10⁹ | |||
| C5 | 10⁸ | |||
| C3 | 10⁸ | |||
| E7 | 10⁹ | |||
| E5 | 10⁸ | |||
| VS9 | 10⁸ | |||
| VS8 | 10⁸ | |||
バキューム装置の使用有無
ゲルベース® Vタイプは、真空装置を使用して部品をピックアップするタイプです。トレイの裏面に真空引き用の穴が開いており、バキューム装置を使用することでウレタンゲルシートがメッシュ状に変形し、部品との接触面積が小さくなってピックアップが容易になります。
搬送時は面で部品をしっかり固定し、作業時は真空引きによって点での接触に切り替わるため、保持力とピックアップ性を状況に応じて使い分けられます。
粘着力の経時変化が少なく、長期間にわたってピックアップの軽さを保つ点も特長です。
ゲルベースの粘着特性
*表面状態、材質、重量、サイズによって異なります。
*pick upテストにはガラス板、holdテストにはセラミックス板を使用しています。
*pick upとは搬送品の剥がしやすさを表します。（剥がしやすさ＝チップを取り外す際、抵抗なく作業が可能であること）
*holdとは搬送品がくっつく力を表します。（くっつく力＝1m落下時にズレが無いこと）
*測定値は参考値であり、保証値ではありません。
製品ラインアップ
ゲルベース® 2インチ
ケースとトレイのセットです。トレイは取り外して使用できます。デバイス搭載面は42×42mm、表面マス目サイズは2.94×2.94mmです。ケースの高さは2種類（Lタイプ/Hタイプ）があり、黒または透明のケースから選択できます。
トレイ無しタイプもあり、直接ケースにウレタンゲルシートを貼り付けた構造で、クリアランス10.0mmに対応します。
フラットタイプ
| 品番：黒 （ケース/トレイ） |
品番：透明 （ケース/トレイ） |
ゲル | クリアランス |
|---|---|---|---|
| GC00-16001 | GC00-16009 | FS9 | 3.2mm |
| GC00-16060 | GC00-16061 | FS8 | |
| GC00-16002 | GC00-16010 | F7 | |
| GC00-16003 | GC00-16011 | F5 | |
| GC00-16004 | GC00-16012 | F3 | |
| GC00-16005 | GC00-16013 | FS9 | 8.0mm |
| GC00-16062 | GC00-16063 | FS8 | |
| GC00-16006 | GC00-16014 | F7 | |
| GC00-16007 | GC00-16015 | F5 | |
| GC00-16008 | GC00-16016 | F3 |
*トレイ無しタイプあり
クラウディタイプ
| 品番：黒 （ケース/トレイ） |
品番：透明 （ケース/トレイ） |
ゲル | クリアランス |
|---|---|---|---|
| GC00-16017 | GC00-16023 | C7 | 3.2mm |
| GC00-16018 | GC00-16024 | C5 | |
| GC00-16019 | GC00-16025 | C3 | |
| GC00-16020 | GC00-16026 | C7 | 8.0mm |
| GC00-16021 | GC00-16027 | C5 | |
| GC00-16022 | GC00-16028 | C3 |
メッシュタイプ
| 品番：黒 （ケース/トレイ） |
品番：透明 （ケース/トレイ） |
ゲル | クリアランス |
|---|---|---|---|
| GC00-16029 | GC00-16033 | E7 | 3.2mm |
| GC00-16030 | GC00-16034 | E5 | |
| GC00-16031 | GC00-16035 | E7 | 8.0mm |
| GC00-16032 | GC00-16036 | E5 |
ゲルベース® 4インチ
本体と蓋のセットです。デバイス搭載面は85×85mm、表面マス目サイズは6.3×6.3mm、クリアランスは4.5mmです。
黒または透明のケースから選択でき、4インチ用クリップ（別売）で本体と蓋を固定することも可能です。
フラットタイプ
| 品番：黒（ケース） | 品番：透明（ケース） | ゲル | クリアランス |
|---|---|---|---|
| GC00-16037 | GC00-16041 | FS9 | 4.5mm |
| GC00-16064 | GC00-16065 | FS8 | |
| GC00-16038 | GC00-16042 | F7 | |
| GC00-16039 | GC00-16043 | F5 | |
| GC00-16040 | GC00-16044 | F3 |
クラウディタイプ
| 品番：黒（ケース） | 品番：透明（ケース） | ゲル | クリアランス |
|---|---|---|---|
| GC00-16045 | GC00-16048 | C7 | 4.5mm |
| GC00-16046 | GC00-16049 | C5 | |
| GC00-16047 | GC00-16050 | C3 |
メッシュタイプ
| 品番：黒（ケース） | 品番：透明（ケース） | ゲル | クリアランス |
|---|---|---|---|
| GC00-16051 | GC00-16053 | E7 | 4.5mm |
| GC00-16052 | GC00-16054 | E5 |
4インチ用クリップ
| 品番 | 材質 | 詳細 |
|---|---|---|
| GO01-40035 | PP | 2個/組 |
ゲルベース® Vタイプ
真空引きで部品をピックアップするタイプです。2インチと4インチの2サイズがあり、メッシュサイズとウレタンゲルシートの組み合わせでチップサイズに合わせて選定できます。
専用のバキューム装置（ハンドバキューム、チューブ、バキューム台のセット）も用意されています。
2インチ Vタイプ
| 品番：黒 （ケース/トレイ） |
ゲル | メッシュサイズ | クリアランス |
|---|---|---|---|
| GC00-16059 | VS9 | 200 | 2.0mm |
| GC00-16066 | VS9 | 34 | |
| GC00-16067 | VS8 | 200 | |
| GC00-16068 | VS8 | 34 |
4インチ Vタイプ
| 品番：黒（ケース） | ゲル | メッシュサイズ | クリアランス |
|---|---|---|---|
| GC00-16069 | VS9 | 16 | 3.5mm |
| GC00-16070 | VS8 | 16 |
Vタイプ用 バキューム装置
| 品番 | 詳細 |
|---|---|
| GO01-40036 |
ハンドバキューム、チューブ（1m）、バキューム用（アルミ台/Oリング/ミニ金具） |
