KYOWA CLOUD｜クラウドサービス

センサーメーカーが手掛けるクラウドサービス

共和電業は、ひずみゲージをはじめとする各種センサー、測定器、ソフトウェアを組み合わせた計測システムから、現地の設置・メンテナンスまでをトータルに提案できる計測の総合メーカーです。

その豊富な知見を基盤に生まれたクラウドサービスが「KYOWA CLOUD」です。センサーの選定から測定器の構成、データのクラウド管理まで、ワンストップでご相談いただけます。

用途に応じて選べる2つのクラウド

KYOWA CLOUDは、用途・ニーズに応じて選択できる2つのクラウドサービスを展開しています。

	KYOWA CLOUD STREAM	KYOWA CLOUD FIELD
特長	リアルタイム性に特化したサービス	汎用性・自由度に優れたサービス
主な用途	車両走行試験、建設機械の稼働監視など	インフラ設備の長期監視、工場設備の監視など
計測データ表示の リアルタイム性	遅延100msec以下 ※通信環境による	最短30秒間隔
対応測定器	CTRS-100シリーズ	メーカーを問わず多様な測定器に対応可能

データ収集・リアルタイム送信

KYOWA CLOUD STREAMは、CTRS-100シリーズと専用エッジコンピュータを組み合わせた遠隔計測システムです。アプトポッド社製の高速IoTプラットフォーム「intdash®」を活用し、各種計測データをクラウドへリアルタイムに送信します。

アナログ計測データ（最大2kHz）をはじめ、CAN、GPS、USBカメラ映像にも対応し、LTE回線を通じてクラウドへ伝送します。通信遅延は100msec以下に抑えられています。

リアルタイムデータを可視化

リアルタイムデータおよび過去データを、時系列グラフ、数値、地図、メータ、動画など多様な形式で表示できます。収録中のデータは、Webダッシュボード「Visual M2M Data Visualizer®」を通じて、遅延100msec以下のほぼリアルタイムでブラウザから閲覧することが可能です。

ダッシュボードのカスタマイズ

⾃由度が⾼く、⽤途に合わせたダッシュボードに編集可能です。多種多様なビジュアルパーツを好きなサイズ、好きな位置に設定することができます。

機能紹介

KYOWA CLOUD STREAMは、現場に行かずに試験・計測業務を完結させるための機能を備えています。

いつでも閲覧可能	LTE回線を通じて計測データをクラウドに送信。Webブラウザ（※1）から、場所や時間を問わずデータを確認できます。
高速伝達・低遅延	アナログ計測データ（最大2kHz・32CH）、CAN、GPSを遅延100msec以下でクラウドへ伝送。ほぼリアルタイムでの閲覧が可能です。
動画収録	USBカメラで映像を収録し、計測データと合わせてクラウドへ送信。エッジコンピュータ内で時刻同期処理を行い、データと映像の同期再生に対応しています。
通信途絶対応	通信が途切れた場合も、エッジコンピュータにデータを一時保存。通信回復時に自動送信し、データを完全回収します。
測定条件 確認と変更	測定条件や測定器のステータスをダッシュボードで確認できます。サンプリング周波数、使用CH、レンジ、フィルタ、バランスなどの測定条件をブラウザから遠隔で変更可能です。
ダッシュボード	時系列グラフ、数値、地図、メータ、動画など、多様な形式で計測データを表示できます。表示画面はWebブラウザ（※1）上で自由に作成・カスタマイズが可能です。

※1　タブレットやスマートフォン用Webブラウザには未対応

メーカーを問わない高い接続性

KYOWA CLOUD FIELDは、様々なセンサーや測定器のデータをクラウドに集約し、Webブラウザで確認できる、⻑期モニタリングに適したクラウドサービスです。

共和電業の測定器に限定せず、多様なメーカーの測定器のデータをアップロードすることができます。お客様が既にお使いの計測環境を活かしながら、クラウドによるデータ管理へ移行できます。



共和電業では、以下の測定器でKYOWA CLOUD FIELDの専用ゲートウェイを用意しています。

長距離無線ユニット	SRLS-100シリーズ
データロガー	UCAM-80A

SRLS-100シリーズ用ゲートウェイ



UCAM-80A専用ゲートウェイ

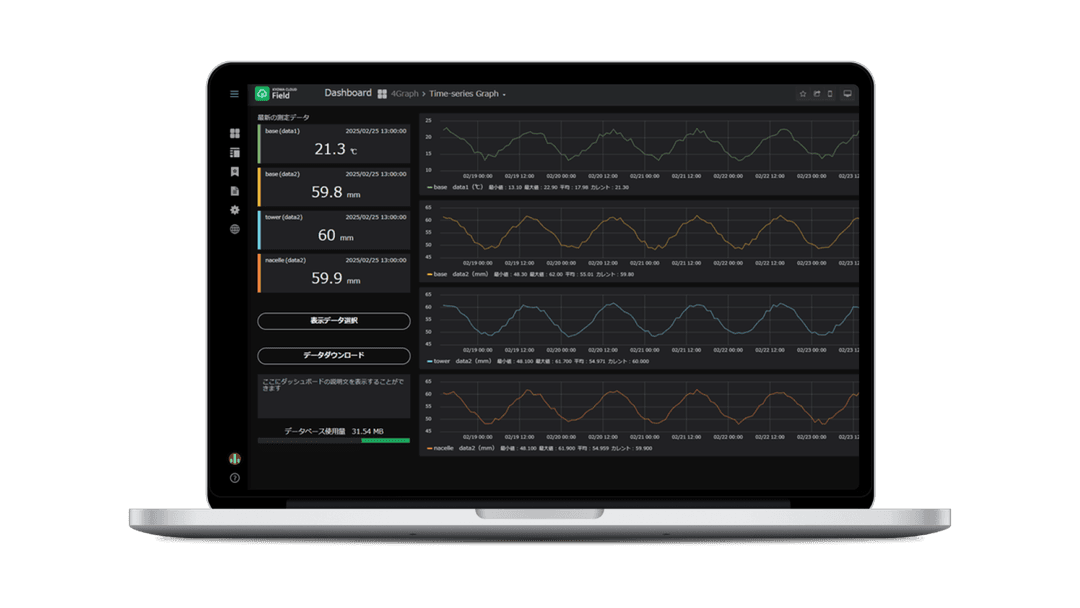

多彩なダッシュボード表示

ダッシュボードの表示形式は、時系列グラフ、テーブル、画像重畳（登録した画像の上にデータを配置して表示）、地図表示など多彩な形式に対応しています。

Standardプランでは、ダッシュボードの新規作成・編集が可能で、お客様の利用用途に合わせたモニタリングツールにカスタマイズできます。

ダッシュボードはカスタマイズ可能で、時系列グラフや数値が⼀覧表⽰されます。	登録した画像や地図上に重ねて測定データを表⽰することが可能です。

機能紹介

KYOWA CLOUD FIELDは、計測データのクラウド保存からモニタリング、アラート通知まで、長期監視に必要な機能を標準で備えています。

いつでも閲覧可能	計測データをクラウドに集約し、Webブラウザからいつでも確認できます。現場に行かなくても、遠隔地からデータの状況を把握できます。
ダッシュボード	複数のグラフや表をまとめて表示できます。ダッシュボードの新規作成や編集が可能で、利用用途に合わせたモニタリング画面にカスタマイズできます。（Standardプラン） また、スマートフォンでも閲覧可能です。
通信途絶対応	通信が途切れてもデータを一時保存し、通信回復後にクラウドへアップロードします。※専用機専用ゲートウェイ使用時
データ保存・エクスポート	アップロードされたデータをクラウド上のデータベースに保存します。保存データはWebブラウザからダウンロードが可能です。
アラート機能	計測データをあらかじめ設定したしきい値と比較し、超過した場合にメールで通知します。異常の早期発見に役立ちます。 ※契約プランによってはオプション
色々な測定器に 対応可能	共和電業の測定器に限定せず、お客様が既にお使いの計測環境を活かしたクラウド移行が可能です。 ※専用IoTゲートウェイを使用しない場合、ソフトウェア開発が必要（特注対応）

2つの料金プラン

KYOWA CLOUD FIELDは、用途・ニーズに応じて選択できる2つのサービスで構成されています。

	Lightプラン	Standardプラン
対象	エントリー向け	標準ユーザー向け
表示CH数	同時表示：最大4CH	制限なし
ダッシュボード編集	不可 （デフォルトダッシュボードのみ）	自由に編集可能
アラートメール	オプション	標準搭載
ユーザー数	最大3ユーザ	最大10ユーザ
データ保存容量	100MB	500MB



KYOWA CLOUD STREAM

車両走行試験の遠隔モニタリング

用途	走行中の車両の計測データ（ひずみ、加速度、CAN、GPS）と映像のリアルタイム監視
課題	走行中に試験者がデータを確認するのは危険で負担が大きい。現場にいなければデータを確認できず、計測ミスやトラブルの発見が遅れる
解決	遠隔地からWebブラウザでリアルタイムに測定データとカメラ映像を同時に閲覧できるため、再試験の要否判断を迅速に⾏える。

建設機械の稼働監視

用途	稼働中の建設機械の計測データをリアルタイムに収集し、不具合やインシデントの兆候を逐次監視
課題	建設機械の異常や不具合の兆候を現場で即座に把握しにくく、トラブルが拡大してから対応することになりがち
解決	計測データをクラウドへリアルタイム送信。遠隔地からブラウザで逐次監視でき、異常の兆候を早期に発見して対応を判断できる。新規開発時の市場調査や不具合調査にも活用可能

KYOWA CLOUD FIELD

インフラ設備の長期監視

用途	ダムや橋梁などのインフラ設備、河川や山間部での水位観測などの長期モニタリング
課題	山間部や危険箇所など人が立ち入りにくい場所にあり、データ確認のたびに現場へ赴く負担が大きい
解決	計測データをクラウドに集約し、Webブラウザから遠隔で確認。しきい値超過時にはアラートメールで通知を受け取れるため、異常の早期検知も可能

工場設備・材料の監視

用途	工場内の材料タンク残量や設備の稼働状況など、日常的に把握が必要なデータの監視
課題	複数の監視ポイントを人手で巡回確認する手間がかかり、データの見落としや対応の遅れが生じやすい
解決	複数ポイントのデータをクラウドで一元管理し、Webブラウザからいつでも確認。しきい値を設定すればアラートメールで通知を受け取れるため、確認作業の効率化とコスト削減に貢献

事業内容

株式会社共和電業は、ひずみゲージを基盤とする応⼒計測の総合メーカーです。ひずみゲージを基盤として、⼒、変位、加速度、圧⼒、トルクなど多岐にわたるセンサーを設計・製造しています。また、センサーの値を読み取るための測定器も⾃社で開発・製造しており、センサーから測定器、計測システム、クラウドサービスまでをグループ内で⼀貫して⼿がけています。

事業領域は、⾃動⾞試験、運輸・交通インフラ、環境・防災、⼯業計測の4分野を中⼼に展開しています。ダムや橋梁といったインフラ構造物の維持管理、⼯場設備の監視、⼤学・研究機関での実験研究など、幅広い分野でセンサーと計測技術が活⽤されています。

さらに、計測コンサルタント業務として、センサーの現地設置やメンテナンスも⼿がけています。お客様の「何を測りたいか」という要望に対して、センサーの選定からシステム構築、現地での設置・運⽤⽀援まで、計測に関わる業務をトータルで対応できる体制を備えています。
