オーバルの省エネ流量計
管理用流量計で解決する省エネ課題
オーバルは省エネ対策向け管理用流量計ラインアップを提供しています。
■圧縮空気
■飽和蒸気・都市ガス・燃料油
■工業用水・冷却水
目次
圧縮空気

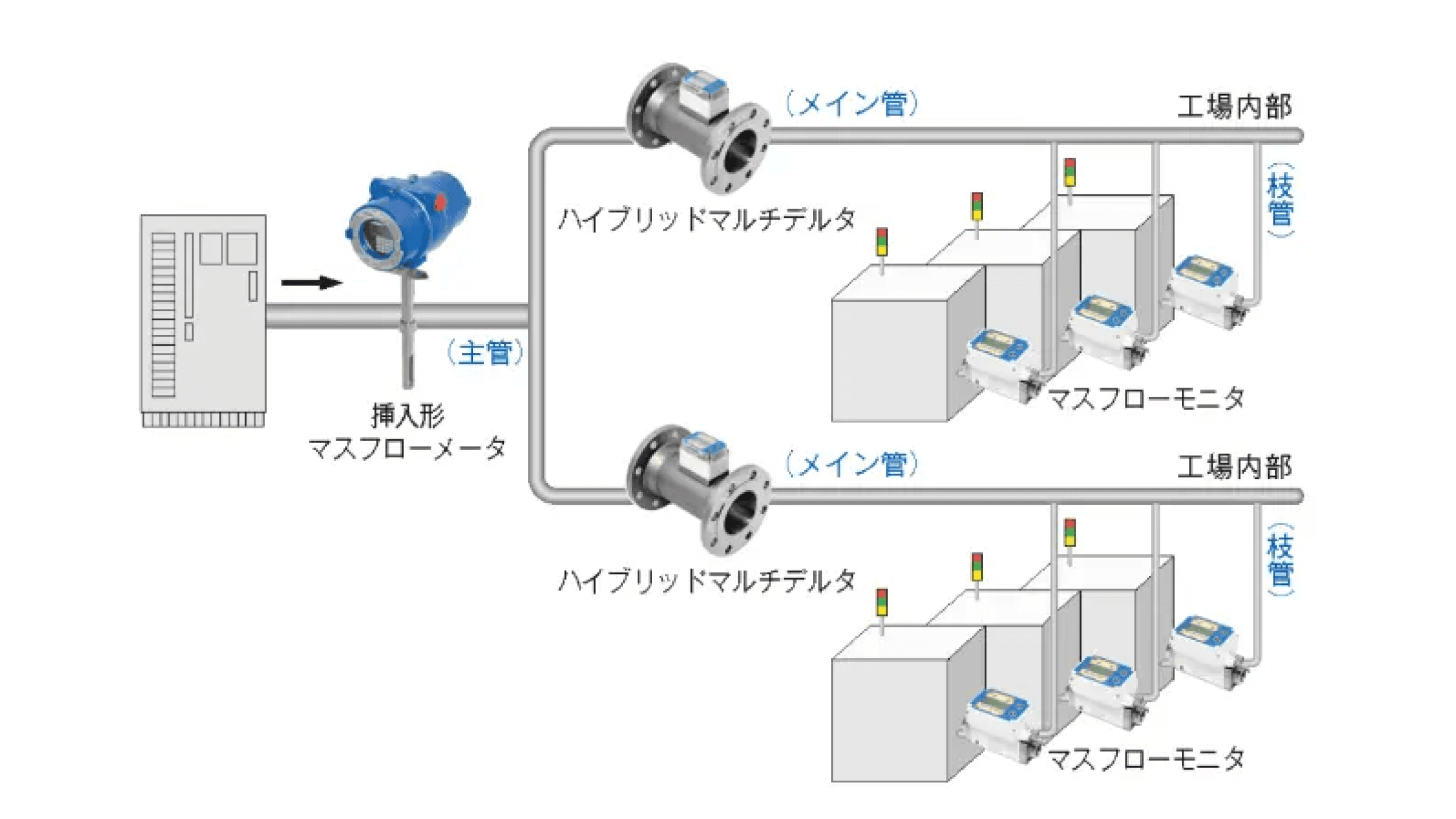

オーバルは主管から枝管までのエアー使用量・リーク量の「見える化」を提案します。
マスフローモニタ
エアー、窒素などのユーティリティガスの微少流量〔呼び径15mm：10L/min（normal）〜〕を確実に計測する省エネ管理用流量計です。
例えばエアー配管などに組み付け、エアーリーク量を計測し、金額に換算して表わすことにより、エアーの使用量やムダなエアーの消費量がデジタルに把握でき、省エネ対策がより効率的に進みます。
小口径、省エネ管理用流量計として必須な条件「廉価」を実現しました。
主な特長
- 他の追随を許さない超ワイドレンジ〔10～600（15mm）、135～8000（50mm）L/min（normal）〕で、レンジアビリティ「 1：60」を実現！ 微少な流れから確実に検知。使用量の管理だけでなくエアーリーク箇所の発見にも最適
- 質量流量を検出する、サーマルマスフローのため温度、圧力補正が不要。直接ノルマル流量（０℃、１atm）を表示するため廉価
- 表示は「積算」「累積積算」「瞬時流量（毎時、毎分）」に加え、省エネに最適な ユーティリティの流量を「円換算表示」する機能を追加
- センサ素子は、ステンレス製シースパイプで保護されているため、ダスト、ミストなどに強い構造
ハイブリッドマルチデルタ
渦式と熱式の異なる原理の2つのセンサを組合せたハイブリッド技術により、流量範囲最大1：900という超ワイドレンジを1台で計測できる流量計です。圧縮空気の使用量管理をお考えのお客様に最適です。
主な特長
- 流量範囲が超ワイドレンジ
- ミストの影響を受けにくいセンサ構造
- 圧力損失が低い
- リーク量から大流量までの計測を1台で2役
- 流量が不明確なラインでもライン径に合わせて設置可能
気体用マスフローメータ（マルチポイント挿入形）
気体用の熱式質量流量計です。
特に大型ダクトまたはスタックで直管長がとれず均一な流速分布でない場合に威力を発揮します。
１台の K-BAR には最大４つの流速センサを有し、1 台または複数の K-BAR からの信号をマスフローコンピュータで平均流速演算させることで、再現性の高い質量流量計測を可能とします。
主な特長
- ワイドレンジ：0～55m/s（normal）
- 高温（260°Cおよび 500°C）で動作可能
- 各センサ位置の温度と質量流速を同時測定
- 圧力と温度の補正が不要
- 全溶接構造のセンサによる高い堅牢性
- 据付けが簡単で低コスト
- 非常に早い応答性
- 全く新しいデジタル制御方式による使いやすさ
- 防爆構造（ATEX）
ハイブリッドマルチデルタ
渦式と熱式の異なる原理の2つのセンサを組合せたハイブリッド技術により、流量範囲最大1：900という超ワイドレンジを1台で計測できる流量計です。圧縮空気の使用量管理をお考えのお客様に最適です。
主な特長
- 流量範囲が超ワイドレンジ
- ミストの影響を受けにくいセンサ構造
- 圧力損失が低い
- リーク量から大流量までの計測を1台で2役
- 流量が不明確なラインでもライン径に合わせて設置可能
飽和蒸気・都市ガス・燃料油
デルタフローペット-DX（飽和蒸気）
デルタフローペット-DX（圧力補正機能付）は、圧電素子式デルタ形流量計に圧力センサを内蔵させた渦流量計です。飽和蒸気、気体の流量を圧力補正された質量流量で計測できます。また、体積流量として液体・気体・蒸気を計測することも可能です。
主な特長
- 圧力センサ、圧力補正演算を搭載していることにより、計装コストの削減およびシステムを簡略化
- シンプルで廉価、防水タイプの用水管理渦流量計
- 河川水に含まれる浮遊物質量や井水に含まれる砂にも強い構造
- 空調ラインの冷温水計測を廉価に提供
- パルスとアナログが同時出力可能
- 口径15～150Aの７口径のバリエーション
- 精度は表わす量の±２％
高精度形マスフローモニタ（都市ガス）
廉価形都市ガス管理用流量計です。計測原理が熱式のため、温度、圧力補正することなく直接質量流量を計測します。省エネ対策として、炉、ボイラ、空調設備などの都市ガスの使用量管理に最適です。
主な特長
- 可動部がなく、耐久性に優れたシンプルな構造です。
- 「翼車式」ではないため、惰性回転による計測誤差が生じません。
- 流量範囲が広く高精度です。
- 温度・圧力補正は不要です。
フローペット-5G（燃料油）
ボイラーの燃料油量・給水量の計測を主目的とした廉価形の容積流量計です。
現場で瞬時・積算流量表示ができ、外部出力も可能です。
主な特長
堅牢なスイッチ配置・背面にスイッチを設計
- 最大限の表示部サイズを実現
- 前面への誤接触により発生するスイッチ誤操作を回避
- スイッチ操作時は背面に触れる為、表示部が汚れにくい
- 背面材質はガラスを添加した樹脂を採用し、油分に対する耐久性が高い
便利で安心な開蓋の構造
- 蓋に設けた凸部と本体に設けた凹部の構造より、
- 蝶番機構とは異なり、蓋を本体の好きな方向（上下）に固定可能
- 蓋を開ける電池交換作業時などに、蓋の紛失や落下を防止
電池交換が容易
- 配管に取り付けた状態のまま容易に電池交換が可能
自由度の高い計数部の首振り構造
- 計数部を約150°動かすことが可能
- 設置される場所によらず表示部を見やすい角度に調節可能
- 取付方向や設置場所が変わっても簡単に見やすい角度に変更可能
出力機能の充実と保護強化
- パルス出力、アナログ出力、アラーム出力、アナログ＋パルス／アラームの4種類から選択可能
- 電源・出力回路に付加した「過電流抑止回路」により、誤配線などによる過電流の印加から製品を保護
旧製品に対し、完全な互換性
- 配管に取り付けた状態のまま、変換器部分のみを新製品に交換することが可能
工業用水・冷却水
工業用水、循環水、冷却水の計測に最適です。
デルタフローペット-DX
デルタフローペット-DX（圧力補正機能付）は、圧電素子式デルタ形流量計に圧力センサを内蔵させた渦流量計です。飽和蒸気、気体の流量を圧力補正された質量流量で計測できます。また、体積流量として液体・気体・蒸気を計測することも可能です。
主な特長
- 圧力センサ、圧力補正演算を搭載していることにより、計装コストの削減およびシステムを簡略化
- シンプルで廉価、防水タイプの用水管理渦流量計
- 河川水に含まれる浮遊物質量や井水に含まれる砂にも強い構造
- 空調ラインの冷温水計測を廉価に提供
- パルスとアナログが同時出力可能
- 口径15～150Aの７口径のバリエーション
- 精度は表わす量の±２％
Psonic-S1
配管の外側に検出器を設置して超音波を入射するクランプオン式の液体用超音波流量計です。
超音波パルスの伝搬時間が流体の速度によって変化することから、超音波の伝搬時間を計測して流量を算出します。
超音波流量計は流体の導電性の有無に関わらず、工業用水、農業用水、排水、海水、純水、水溶液など多種多様な流体を計測することができます。
主な特長
設置作業が容易で、作業費も低コスト
- クランプオン式のため、検出器を設置する際の作業が容易で作業費も低コスト
小型＆軽量
- 小形、軽量な設計で設置が容易
設定が容易
- 専用のPC通信ソフトと連携させることで、流量計の設定が容易
安価で高性能
- 安価ながら、上位機種と同等の機能を実現
MEメータ
豊富な実績を誇る軸流羽根車式流量計です。
本メータは、優れた性能とユニークな構造により水道水、工業用水などの冷水流量計測及び温水用も準備されているため、ボイラ給水、ドレン回収など熱管理用として省エネルギーのための流量計測にも適しています。
主な特長
広い流量範囲
- 流量比 約400：1～200：1（連続最大流量／計測最小下限）
接液部が少なく耐久性が高い
- 減速歯車部は、流体から完全にシールされているため、優れた耐久性を実現
パルス発信器の装着が可能
- 接点パルス発信器（遠隔積算用）、無接点パルス発信器（遠隔指示・記録・積算用）の種類が用意され、着脱がきわめて容易
優れた性能特性
- 小流感度に優れ、かつ圧力損失が少ない
冷水用（10機種）と温水用（10機種）を用意
- 同じ呼び径同志では、外形寸法は同一
Eggs DELTAⅡ
Eggs DELTAⅡは、液体または気体に使用できる廉価形のカルマン渦式フローモニターです。エネルギー流体の消費量管理や各種装置に搭載しての流量監視など、末端ラインにおける流量管理用として最適です。表示部の無い出力専用形の「Eggs DELTA Pulse」を別途ラインアップしています。
主な特長
- ダスト・ミストに強い構造
- ウエットガスも計測可能
- 可動部が無く、メンテナンス性に優れている
