画像処理とは、撮影した画像データを基に、ある条件下に当てはまるパターンを検知したり、基準値と比較して良否を判定したり、大きさを測ったりする等、取得した画像データの解析にまつわる技術全般を指します。
人の目による検知を代替する技術であり、多くの製造現場にとって欠かせないソリューションとなっています。また、近年のAI(人工知能)の発展とも親和性が非常に高く、ますますの応用が期待されている技術です。

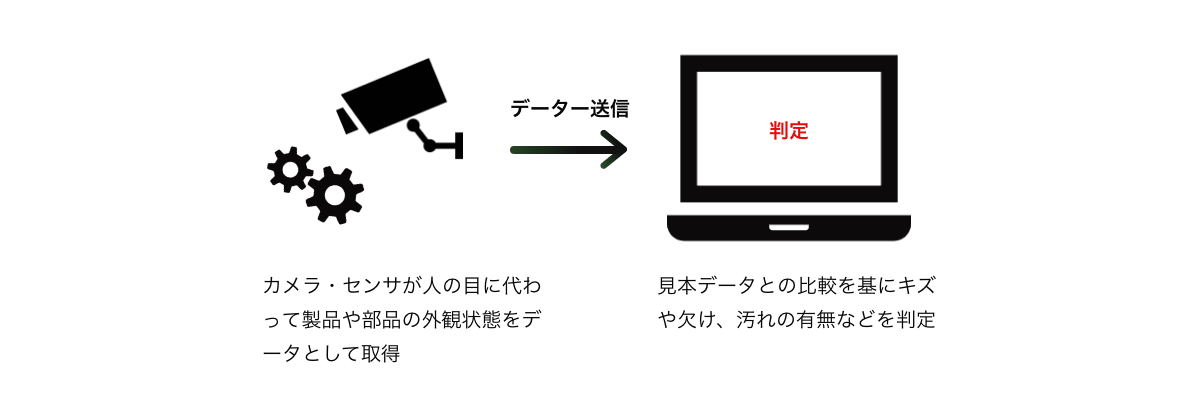

製造現場における画像処理技術の活用事例として最も代表的なのが、検査工程への応用です。本来人の目で行う検査を画像検査へ代替することで、検査効率や精度の向上が期待できます。 画像処理による検査を行う際には、主に「画像データの取得」・「画像データの解析」といった二つのフローを経る必要があります。
まず、画像データの取得では、検査用カメラ等を用いて検査対象物を撮像します。その後、コンピュータに組み込んだソフトウェア等を用いて画像データの解析を行います。画像データの解析では、あらかじめ設定しておいた検査項目とそれぞれの基準値を基に判定します。

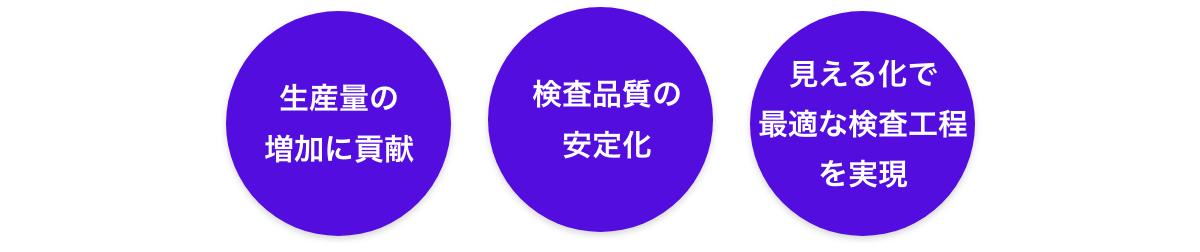

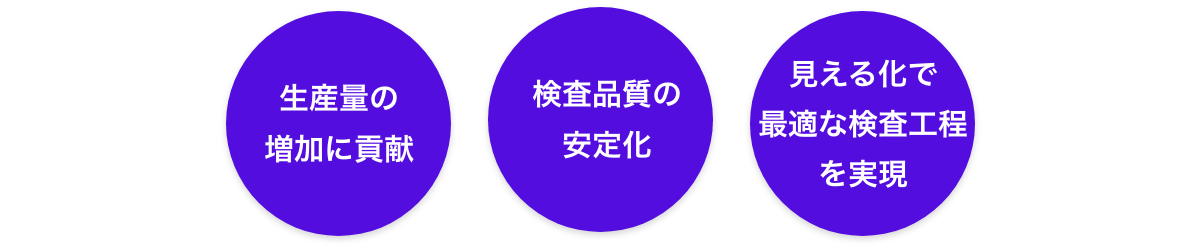

製造現場において「生産量の増加」は収益に繋がる大事な要因ですが、生産量を増加するということは、すなわち検査が求められる量も同様に増加することを意味します。そのため、画像処理技術を用いて検査を全自動化・半自動化することは、製造現場の生産量増加に大きく貢献します。
従来の検査手法は顕微鏡等を用いて人の手によって行われることがほとんどでした。しかし、画像処理技術の発展により、「目視による検査」から「機械・コンピュータによる検査」へと検査手法の主流は変化しつつあります。
機械・コンピュータが人の目に代わって検査判定を行うことにより、作業員の習熟度に依存していた検査品質のバラツキが解消されます。また、導入時の初期費用が掛かる分、その後の作業員の採用や育成に掛かるコストの削減が期待できるのもメリットの一つです。異物混入・回路パターンの乱れ・電気特性不良 等
画像処理技術による検査の特徴として、検査の情報を”見える化”するという点が挙げられます。
不良検知の情報をパターン化・分類することにより、検査精度がますます向上するのはもちろんのこと、不良が発生している工程の特定にも繋がるため、スムーズな問題解決に貢献します。
検査情報を基に人が設定基準の変更・改善を行うのではなく、取得したデータを基にソフトウェア自らが自動で精度改善を行えるソリューションもあります。このような学習プロセスを要したソリューションを導入することで、大幅な精度向上を製造現場にもたらす可能性を期待できます。
パワーデバイス、通信モジュール、センサーモジュール、LED、MEMS、LSI、グラスチップ、WLCSP、FOWLPなど様々な電子部品の検査へ活用が期待できます。
検知できる検査項目例 |
クラック、チッピング、カケ、パターン欠陥、異物、カラー、ふくれ 等 |
---|
食品容器の検査は人の安全に直結する分野のため、求められる検査基準が非常に高いものです。また、特別な形状をした容器も少なくないため、一つ一つを目視による検査で行う場合は検査コストが膨れ上がっていくという問題もあります。
そのような課題感の多い食品容器の検査においても、画像処理技術を導入することで、精度向上と時間削減の改善に大きく期待ができます。
検知できる検査項目例 |
デザインの色ずれや色ムラ、汚れ、文字の滲み、傷、へこみ 等 |
---|
金属表面の傷は製品や部品と色味が近しくなるケースが多いため、人の目による検査では発見することが困難です。そのため、顕微鏡を用いて一つずつ確認をすることが有効な検査手法なのですが、時間とコストの面に頭を悩まされている製造現場も少なくありません。
しかし、画像処理技術を活用することで、顕微鏡レベルで撮像した画像データを解析し、コンピュータに不良判断を自動で実施してもらうことができるようになります。
目視以上に高精度の検査を実現できる画像処理技術。単に人の目に代わる技術ではなく、人の目を超える技術として製造現場の検査工程に大きく貢献します。
各メーカーが提供するソリューションには、それぞれ得意・不得意があるため、まずは自社工場の検査工程において、自動化を実現しやすい内容から導入を検討していくのが良いかもしれません。
これまで不可能だった微細な欠陥を検知し、0.1秒の高速判定を実現

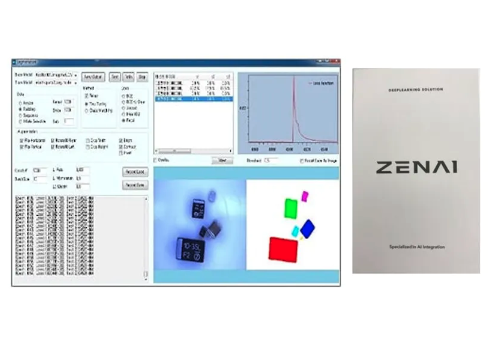

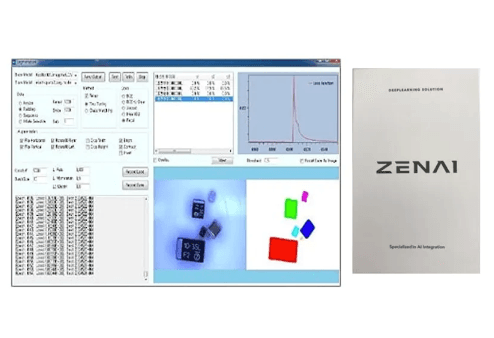

ディープラーニング技術を用いた外観検査AIシステム「ZENAI(ゼナイ)」により、お客様の課題解決を支援します。ZENAIで外観検査工程を自動化します。高度な画像分類により、不良や傷・異物の検出が可能です。これまで不可能だった微細な欠陥を検知でき、0.1秒の高速判定を実現しています。
次世代の最新テクノロジーによる、世界最高級の検査・測定で困難な課題を解決!
当社は、世界の先進的かつ高品質な製品・技術を日本市場へと導入することで、国内産業発展の一翼を担ってきました。
日本市場を支えるお客様と、高い技術力や確かな実績をもつ海外取引先との間に立ち、相互利益の最大化に寄与すること、それが当社の価値であると考えます。またこれまでに培ってきた知識と豊富な経験を活かしながら、海外に広がるネットワークを駆使して、お客様のご要望に応える製品・技術・サービスを提供すること、それが当社の使命であると思います。
先進的な製品・技術をいち早く世界から選び抜き、日本産業界へ紹介し日本経済の礎を支えるとともに、ビジネスを通して日本と外国の異なる文化交流に寄与します。また、同時に社会と環境に対しても最大の貢献をしていきます。
品質現場に最適な画像処理検査システムを!
「画像処理検査システムを導入したが稼働していない」「使い方が複雑」「余計な機能が多い」など、高額なシステムを導入したのに、「稼働していない画像処理検査システム」になっていませんか?

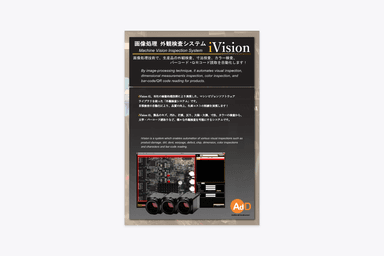

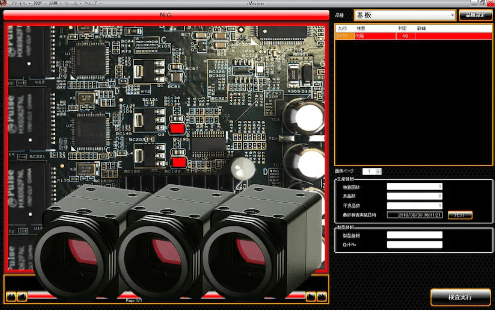

AdDが開発した「iVision」はこれらのご不満を解決します。
画像処理検査において、お客様要求される品質検査に対し、「無駄なく、無理なく、使いやすく」を徹底したシステムをご提供致します。
キズの有無、キズの大きさ、打痕の有無、色の違い、汚れ、寸法計測など、品質現場に最適な画像処理検査システムをご提供致します。

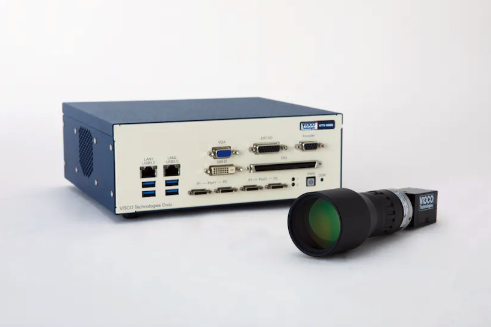

東京マシンヴィジョンシステムはヴィスコ・テクノロジーズ社公認システムインテグレーターです。 半導体・電子部品・自動車部品などの外観検査に最適なシステムをご提案いたします。
