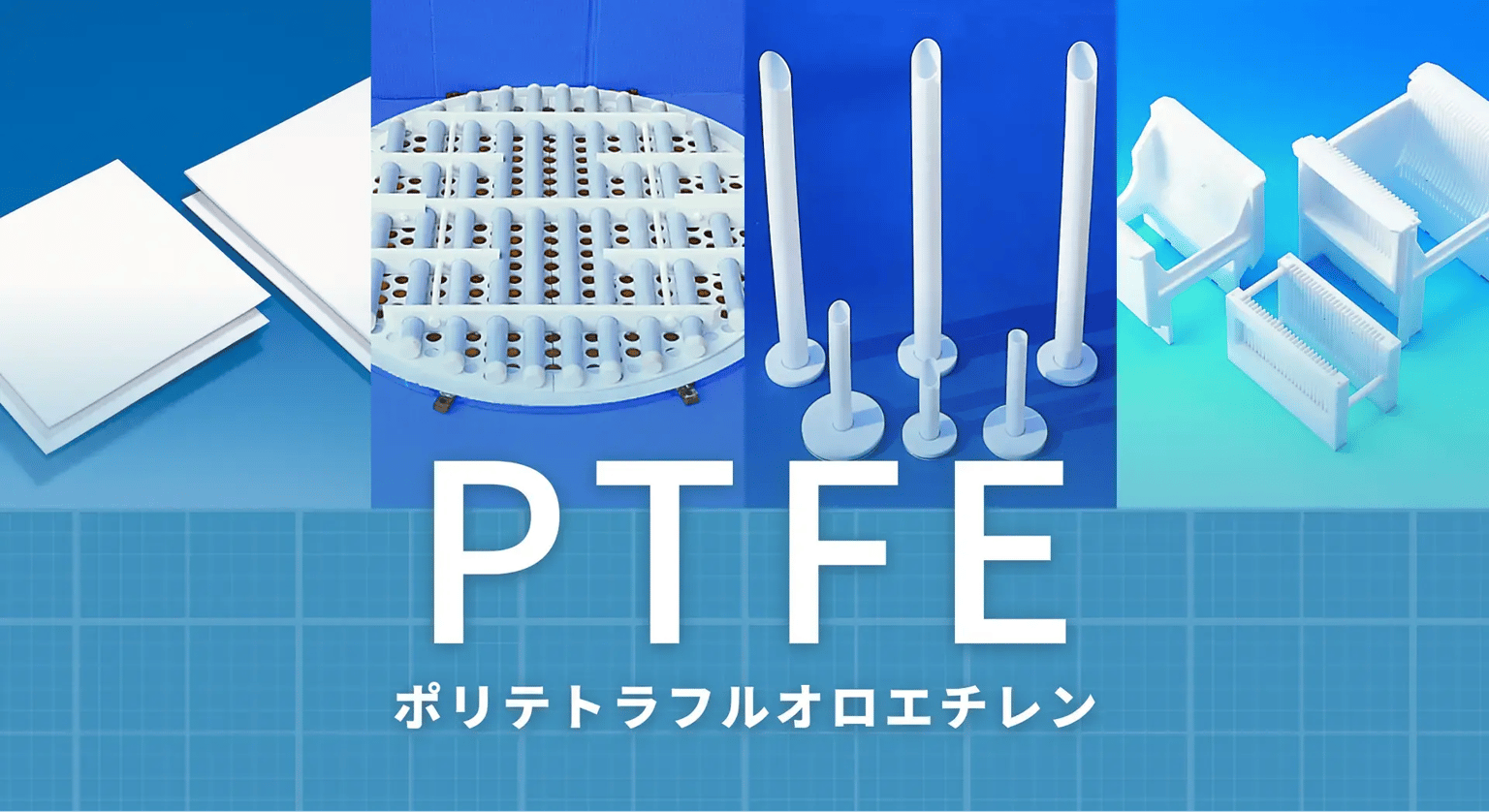

PTFE加工とは｜加工のポイントや成形品例を解説

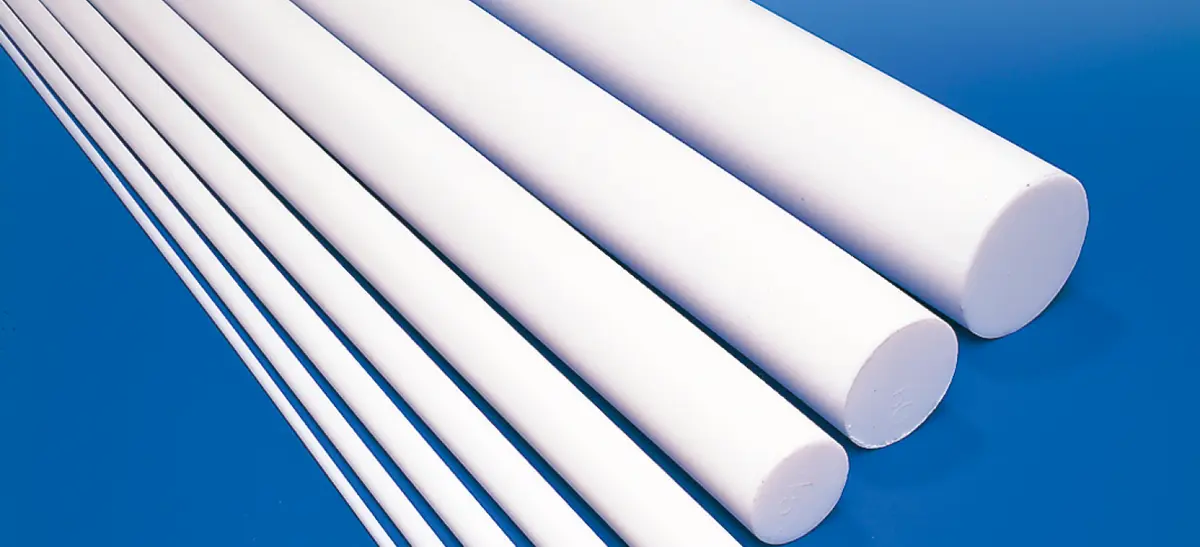

PTFEとは？

PTFEとは、ポリテトラフルオロエチレンの略称で、フッ素樹脂の一種です。

一般的には「テフロン」の名前で広く知られており、フライパンのコーティングなど家庭用品から工業用部品まで幅広く使用されています。

PTFEの特徴

耐熱性

PTFEは他の多くのプラスチックと比べても非常に高い融点を、持ちその融点は327℃に達します。 また、連続使用温度は260℃となっており、限界ギリギリな環境下でも安定した性能を発揮します。 この特性は、例えば高温下での作業が必要とされる産業用機械や装置の部品、あるいは高温プロセスを伴う製造などのラインで特に重要です。

耐薬品性

ふっ素原子と炭素原子の強固な結合（CF結合）により、PTFEは酸・アルカリ・有機溶媒などのほとんどの薬品に対して優れた耐性を示します。この特性により、化学プラントや医療機器など、厳しい化学環境で使用されています。

具体的には、腐食性の高い化学物質を扱うタンクやパイプライニング、バルブやポンプ、配管材料でその効果を発揮します。

低摩擦性

PTFEの分子構造は非常にスムーズであり、分子間の相互作用が弱いため、低摩擦で摩耗に強い特性を持っています。その動きのため、機械部品や軸受けにおいて非常に重要な役割を担っています。

例えば、自動車のエンジン部品や航空宇宙産業における軸受けなど、摩耗が評価される部品に関して、その特性が活かされています。 さらに、低摩擦性はエネルギー消費の低減にもつながり、効率的な動作を支援します。

電気絶縁性

PTFEは、あらゆるプラスチックの内部に立って電気に強く、高電圧下でも絶縁性を持続するという特徴があります。具体的には、低誘電率と低誘電正接を示し、耐アーク性にも優れています。そのため、高電圧環境下でのケーブル被覆材やコネクタ部品などに頻繁に使用されています。

電気・電子部品における絶縁材料として、その優れた性能が求められており、高電圧環境でも信頼性の高い絶縁を提供します。

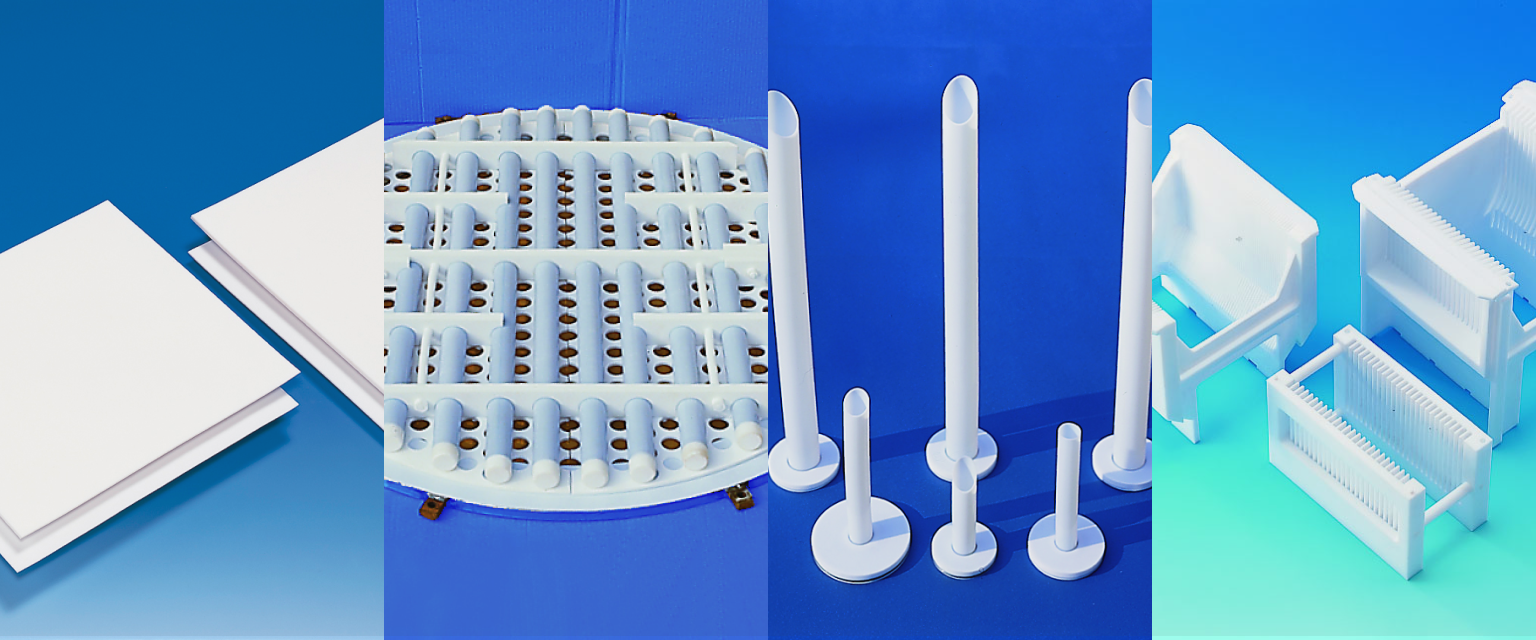

PTFE加工品の主な採用分野

PTFEの優れた特性は、さまざまな産業分野で活用されています。代表的な採用分野を紹介します。

半導体製造装置

半導体製造プロセスでは、高純度な環境と厳密な寸法精度が求められます。PTFEは薬品に対する耐性が高く、パーティクルの発生が少ないため、ウェハ搬送用部品やガス配管部品、チャンバー内部品などに採用されています。

化学プラント

化学プラントでは、強酸・強アルカリといった腐食性の高い薬品を扱います。PTFEはほぼすべての薬品に耐性を持つため、配管のライニング材やバルブシート、ガスケットなどに使用されます。高温環境下でも性能を維持できる点も評価されています。

食品・医薬品製造

食品や医薬品の製造では、衛生性と非粘着性が重視されます。PTFEは表面が滑らかで汚れが付着しにくく、洗浄が容易なため、搬送用コンベアベルトや混合機の内面ライニング、充填機の部品などに採用されています。

真空機器

真空環境では、アウトガスの少ない素材が求められます。PTFEはアウトガスが少なく、真空シール材や絶縁部品として採用されています。また、摺動性の高さから、真空バルブや回転機構の摺動部品にも使用されます。

自動車部品

自動車のエンジン周辺や燃料系統では、耐熱性と耐油性が求められます。PTFEはガスケットやシール材、電線の絶縁被覆材として使用されています。軽量化と耐久性の向上に寄与する素材として採用が広がっています。

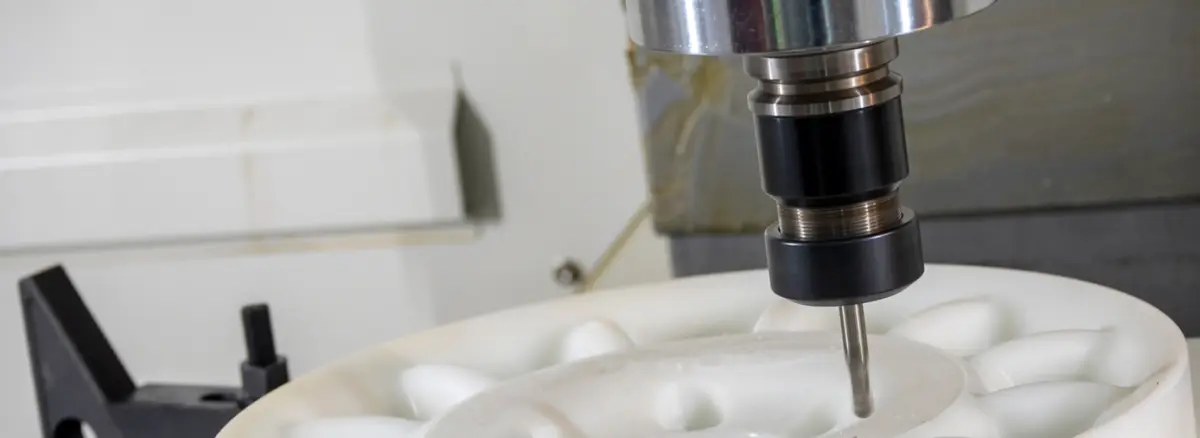

PTFEの特性と加工が難しい理由

PTFE（ポリテトラフルオロエチレン）は、フッ素樹脂の一種で、極めて優れた耐薬品性と耐熱性、非粘着性を持つ樹脂素材です。化学的に安定しており、ほぼすべての薬品に対して耐性を示すため、過酷な環境下で使用される部品に適しています。

しかし、これらの優れた特性は加工時には課題となります。PTFEは他の樹脂と比較して加工が難しいとされる理由は、主に以下の3点です。

熱による寸法変化が大きい

PTFEは線膨張係数が高く、温度変化によって寸法が大きく変化します。加工時の摩擦熱や室温との差により、加工中と加工後で寸法が変わるため、高精度な加工を実現するには温度管理と寸法補正が必要です。特に厳しい公差が求められる部品では、加工後の寸法変化を見込んだ設計が求められます。

バリが発生しやすい

PTFEは柔軟性があり、切削時に刃物が素材を押し込むようにして削れるため、バリが発生しやすい特性があります。バリが残ると部品の機能や組み付け精度に影響するため、切削条件の最適化や後処理による除去が必要です。特に薄肉部品や複雑形状では、バリの発生を抑える工夫が求められます。

非粘着性により固定が難しい

PTFEの表面は非粘着性が高く、接着剤や治具での固定が困難です。加工中に素材がずれると精度が低下するため、専用の治具や機械的な固定方法が必要になります。また、非粘着性により切削油が素材表面に留まりにくく、冷却や潤滑の効果が得にくいという課題もあります。

PTFEの材質の種類と選び方

PTFEは多くの優れた特性を持ちますが、機械的強度、特に耐摩耗性や耐クリープ性（荷重をかけ続けた際の変形への耐久性）は、構造材料としては比較的低いという弱点があります。この弱点を補い、特定の性能を向上させるために、様々な「充填材（フィラ）」を配合したグレードが存在します。

バージンPTFE（非充填PTFE）

充填材を一切含まない純粋なPTFEを「バージンPTFE」と呼びます。PTFE本来の特性である最高の耐薬品性、電気絶縁性、非粘着性が求められる用途に最適です。腐食性の高い流体を扱うバルブシートやガス、電気絶縁用のスペーサーなどの代表的な用途です。

充填材入りPTFE

バージンPTFEの弱点である耐摩耗性や耐クリープ性を改善するために、ガラス繊維やカーボンなどの充填材をPTFEの粉末に混ぜて成形したものが「充填材入りPTFE」です。これにより、PTFEの優れた基本特性を維持しつつ、機械部品としての耐久性を大幅に向上させた複合材料となります。

代表的な充填材の種類と性能比較

充填材の種類によって改善される特性や注意点が異なります。用途に応じて最適な材料を検討することが重要です。

充填材	主な改善特性	注意点・低下する特性	主な用途
ガラス繊維	耐摩耗性、耐クリープ性、剛性	相手材を摩耗させる可能性、強アルカリ・フッ酸に弱い	バルブシート、ガスケット、ベアリング
カーボン	耐摩耗性、圧縮強度、熱伝導性、耐クリープ性	電気絶縁性が低下する（導電性を持つ）、耐薬品性が若干低下する場合がある	高負荷軸受け、ピストンリング、メカニカルシール
ブロンズ	最高の耐摩耗性・圧縮強度、熱伝導性	耐薬品性（特に酸）と電気絶縁性が大幅に低下する	橋梁支持承、高荷重摺動部品
グラファイト	自己潤滑性（低摩擦）、熱伝導性	電気絶縁性が低下し、機械的強度の向上は限界がある	乾燥環境でのシール材、ガスケット
高性能ポリマー	最大限高い耐摩耗性、耐久性、相手材への低攻撃性	コストが非常に高い	半導体・航空宇宙分野の高性能摺動部品

PTFEの主な加工方法

PTFEの加工プロセスが他の樹脂と大きく異なるのは、その特異な熱の性質に発生します。 PTFEは融点以上に加熱しても、一般的な熱可塑性樹脂のようにサラサラの液体にはならず、溶融粘度が最も高いゲル状になりまこのため、金型に溶かした樹脂を流し込み射出成形は適用できません。代わりに、粉末を固めてから目的の形状に仕上げるといった、粉末冶金に似た特殊な方法が用いられます。では、代表的な加工方法をご紹介します。

圧縮成形

PTFEの粉末原料（モールディングパウダー）を金型に入れ、高い圧力で押し固めて「予備成形体」を作った後、焼成炉で融点以上に加熱して粒子を融着させる方法です。 主に、後工程である切削加工の元となるシート（板）、ロッド（丸棒）、ブロックといった単純な形状の素材を製造するために用いられます。

押出成形

PTFEを連続的に押し出して、チューブやロッド、電線被覆など長尺製品を製造する方法です。原料の種類によって、主に2つの方法があります。

• ラム押出成形：モールディングパウダーを用い、シリンダー内で加熱されたPTFEをラム（プランジャー）で断続的に加圧し、金型から押し出し方法です。
• ペースト押出成形：ファインパウダーと呼ばれる微粉末のPTFEに潤滑助剤を加えてペースト状にし、それを押し出して成形する方法です。 主に、細いチューブや電線被覆、フィルムなどの薄肉製品の製造に用いられます。

切削加工

圧縮成形や押出成形で作られたPTFEの素材（ロッド、シート、ブロックなど）を、旋盤やフライス盤、ニングマシセンタなどを用いて削り、目的の形状に仕上げる方法です。複雑な形状の部品や、高精度が求められる部品の製造に広く用いられます。

• 旋盤加工：材料（主に丸棒）を回転させ、そこに固定した刃物を慌てて削り出していく加工方法です。シャフトやリング、シール材のような円筒形状の部品製作に適しています。
• フライス加工：刃物を高速で回転させ、固定した材料（主にブロックや板材）に大胆に削り出していく加工方法です。穴あけや溝加工、角形状の部品など、複雑な三次元形状の製作が可能です。

スカイビング加工

PTFE製の薄いシートやフィルムを製造するための特殊な加工法です。焼成して作られた大きな円柱状の素材を回転させ、そこに長い刃物を当てて、大根のつらら剥きのように一時的に削り取っていきます。

その他の特殊な加工方法

上記のほかにも、製品の形状や用途に応じて、以下のような特殊な加工方法が用いられます。

• アイソスタティック成形：ラバー製の型にPTFE粉末を充填し、液体を介して全方向から均一な圧力をかけ成形する方法
