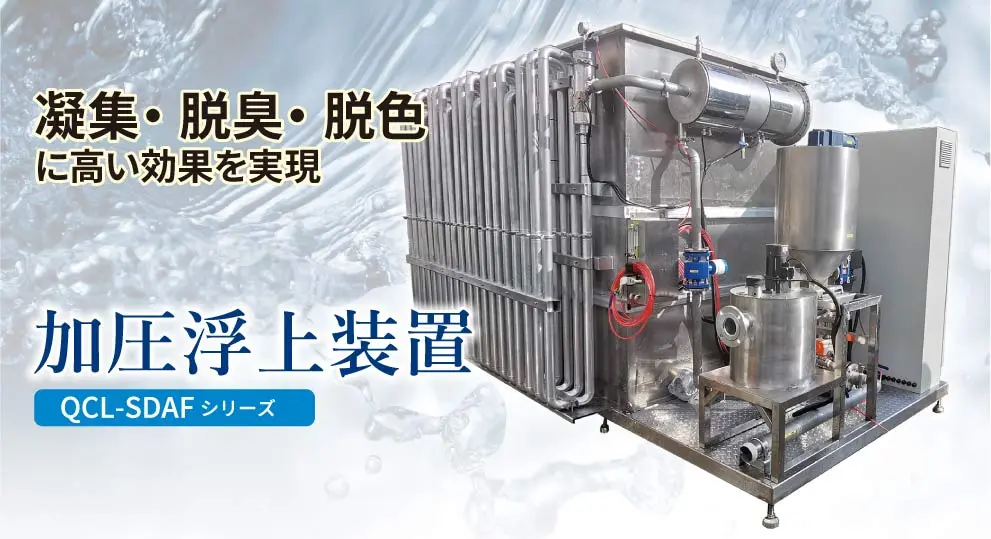

加圧浮上装置（QCL-SDAF型）

特徴

高濃度のファインバブル生成
加圧浮上型処理が難しい環境でも高い固液分離効果を発揮

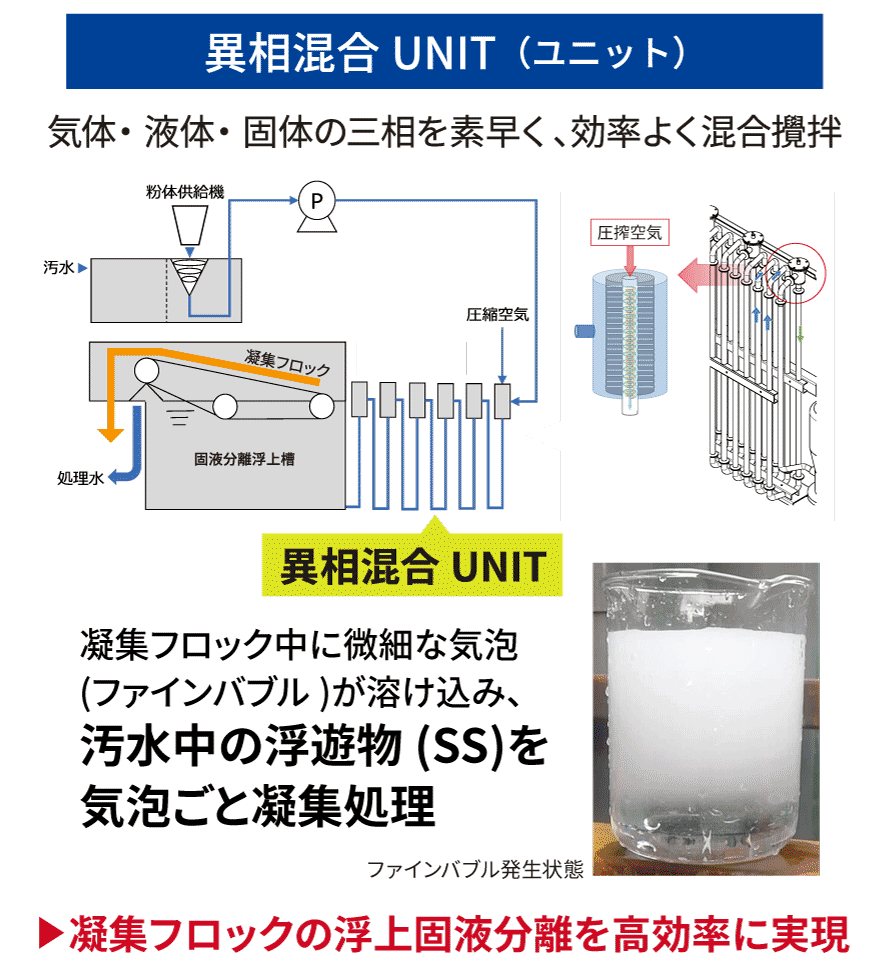

【異相混合UNIT】

気体、液体、個体の三相を素早く、効率よく混合攪拌し、強力なサイクロン反応を産生。産生されるファインバブルはマイナス電位に帯電しており、凝集効果を高めます。

処理水は「異相混合UNIT」で「加圧気水」の状態となります。造成された凝集フロックの中に「加圧気水」から生じた微細なファインバブルが溶け込み、汚水中の浮遊物(SS)は気泡ごと凝集処理されることになります。このような状態の凝集フロックが固液分離浮上槽に流入するため、凝集フロックが効率よく浮上固液分離されます。

• ｐH値の許容範囲が広く、COD成分や色度成分の捕集を安定的に行い、凝集フロックを浮上分離します。


• 重金属 95%以上、TP 95%以上、色度 90%以上、SS 95%以上、汚水中の優れた汚染物質処理効果が期待できます。


• 液液混合も可能
  過酸化水素水、次亜塩素酸ナトリウム水溶液、硫酸アルミニウム、硫酸鉄等の液液混合も可能です。


• 凝集剤との組み合わせであらゆるケースに対応
  ｐH値、塩分濃度、温度の影響を受けず、凝集効果を常に発揮します。

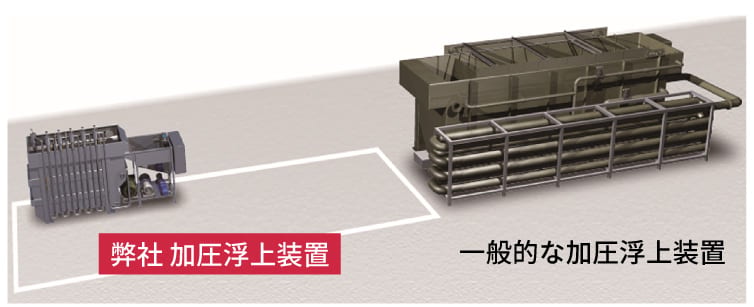

省スペース

凝集フロックが効率よく浮上固液分離されることにより、設備の小型化を実現。

従来型の加圧浮上システムに比べ、固液分離浮上槽のサイズは1/3～1/4程度、装置の大きさは1/3～1/2程度です。

処理時間の短縮、運用コスト削減

• 反応が早いため処理時間の短縮が見込めます。


• 凝集剤が最底限の添加量で済むため、運用コストが下がります。

導入事例

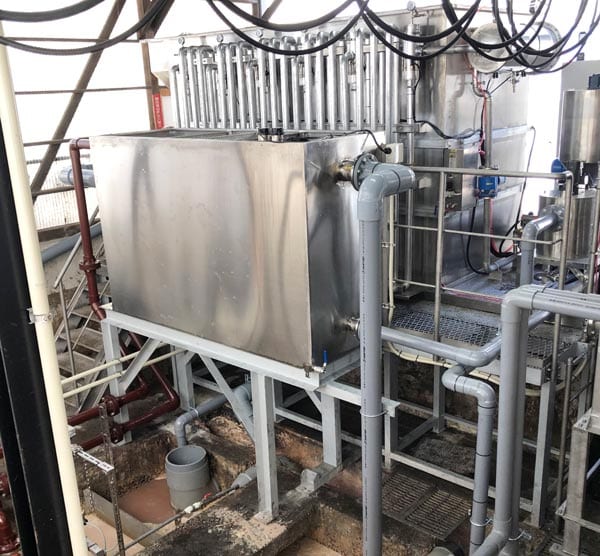

食肉加工工場の処理水質が安定 "オイルボール"減少	東北・食肉加工工場様 【課題】 グリストラップの油水分離効果が悪く、大量の油分が後段の排水処理施設に流入していました。 処理水質が安定せず、放流基準を超過する事がありました。 グリストラップ周辺環境が劣悪(床のヌメリ、悪臭等)で作業に支障をきたしていました。 【弊社加圧浮上装置による改善】 加圧浮上装置（SDAF） を無薬注にて導入。 マイクロバブルの効果により油水分離が促進され、後段の流量調整槽に浮いていた"オイルボール"の数が減少しました。

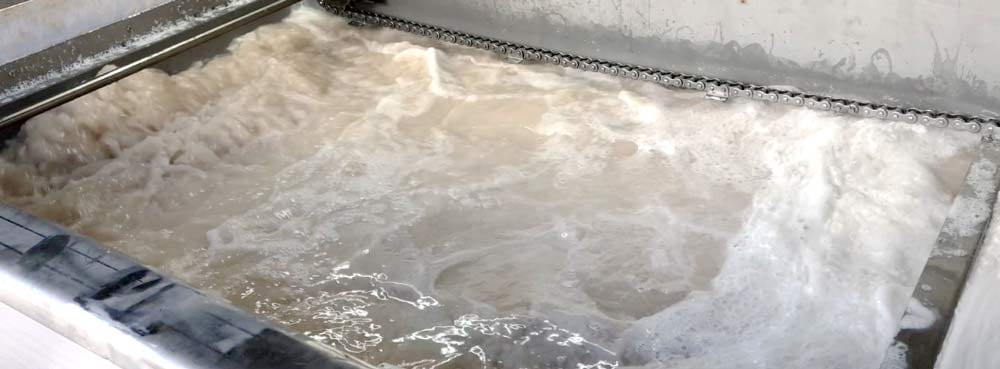

加圧浮上装置のキーデバイスだけを導入“レトロフィット”で処理が安定	【課題】 既存の「加圧浮上装置」が老朽化してきており、当初の機能を果たしていない。 凝集物浮上効果も悪いため凝集フロックが装置の底に沈殿し、週に2回程度産廃処理しなければならない。 【解決方法と成果】 QCL-SDAF型加圧浮上装置のキーデバイスだけを導入した“レトロフィット”仕様に。 マイクロバブルの効果が上手く働きだして、処理水の水質が安定。 凝集フロックが装置の底に溜ることもなくなりました。
