FPD貼り合せ工程用UV硬化装置
世界最大のマザーガラス基板に対応したUV硬化装置
FPD(フラットパネルディスプレイ）の主役である液晶ディスプレイは2枚のガラス基板を貼り合せて製造します。その際UV硬化型シール剤が使用され、本装置はこのシール剤硬化に最適な装置です。
アイグラフィックスは20年に及ぶFPD業界での実績を誇り、日本国内だけでなく韓国、台湾、中国のお客様からもご愛好頂いております。安定したUV照射技術は当然のことながら、製造現場のご意見を常に反映した装置設計を心掛けております。
FPDは液晶からOLED、μLED等の最新型ディスプレイ技術へと発展してきております。各製造プロセスと真摯に向き合い、持てる技術とのハイブリット、新技術の開発を常に突き詰めFPD業界の発展に寄与してまいります。
特徴
【技術紹介】各基板sizeに応じた装置設計
液晶ディスプレイ用マザーガラスに応じた装置を設計
- ウェハー基板 200φ、300φ
- ガラス基板 ～G10.5（2940㎜×3130㎜）
【技術紹介】光学シミュレーションを利用した最適照射提案
コンピュータシミュレーションによる照射器配置の最適化
- 照度（mW/cm²）
- 光量（ｍJ/cm²）
- 均整度（％）
【技術紹介】光学フィルターを利用した波長制御
Band Pass Filter技術による波長の選択
- 必要波長の透過、不要波長のカット
- 低温キュアの実現
- UV硬化だけでなく、可視光硬化にも対応
【技術紹介】吸着バーによるマスク保持
UVを当てたくない箇所のマスキング技術
- 吸着Barによるマスク保持
- 大型基板でも短時間でのマスク交換
- マスクと液晶マザーガラスの位置決め機構
【技術紹介】照射照度安定化
シール剤等の硬化特性に合った照度・光量を継続した安定的照射
- 必要照度、光量を任意設定
- Feed Back センサーによりUV出力を検知
- 設定照度、光量への自動Feed Back
用途例

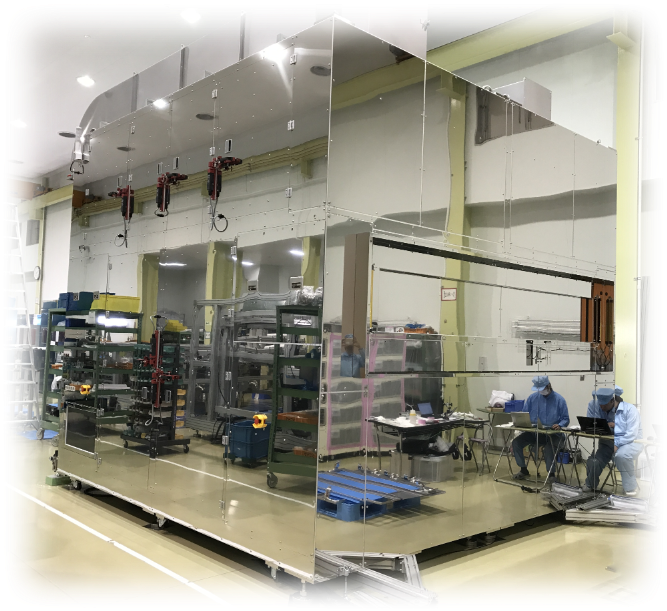

| FPD貼り合せ工程用UV硬化装置（液晶ディスプレイ） |
本装置はフラットパネルディスプレイ（FPD）の主力である液晶ディスプレイの貼り合せ工程で多く使用されています。  |
|---|---|
| FPD貼り合せ工程用UV硬化装置（OLED、μLEDディスプレイ） |
近年ディスプレイ業界において液晶ディスプレイに代わる新表示技術が開発されています。OLED、μLED等の新ディスプレイ製造工程においても弊社装置をご利用頂いております。  |
