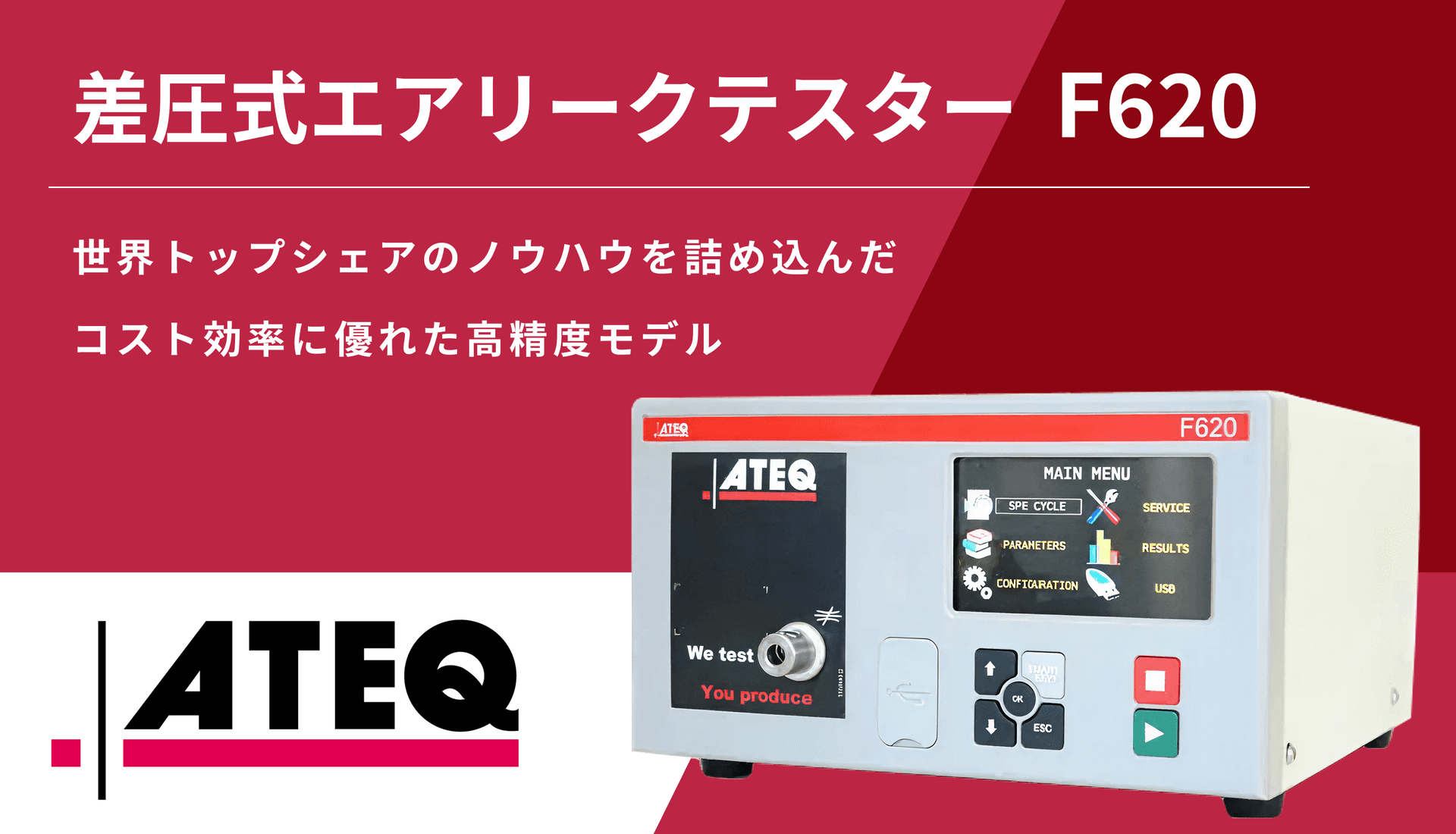

F620 差圧式エアリークテスター　

差圧式エアリークテスタ　F620 詳細

超コンパクトサイズ

筐体が小さい上に、レギュレータを内蔵しているため、検査設備をコンパクトに仕上げる事が出来ます。 工場レイアウトの自由度も高いだけでなく、ワーク近くにも配置しやすいため、検査結果の安定性向上にも繋がります。

【特徴】
■超コンパクトサイズ　　　…設備の小型化、コストダウン
■国内最高精　　　　　　　…検査結果の信頼性向上
■電空レギュレータ内蔵　　…段替えの手間削減、時間短縮
■正負圧への両対応　　　　…台数削減に伴うコスト削減
■フィールドバス通信　　　…最新の設備環境にも対応。
■あらゆる検査への対応　　…時間短縮、安定性の向上
■充実した周辺機器　　　　…教育コストダウン



業界トップ精度

国内に流通している主要なリークテスタを比較して、差圧センサの精度が最も高いため、信頼性の高い検査をご提供出来ます。 また、内部容積も小さいため、小さな漏れも見逃さずにセンサが反応出来るため、より確実な検査となり、貴社製品の信頼性も上がります。

以下の表は 差圧センサー（リークテスター）の性能比較をまとめたものです。「フルスケール（測定範囲）」と「測定精度」の違いを示しており、F620が小さな圧力差（微小リーク）まで高感度に測定できることがわかります。

	フルスケール（標準）	測定精度
ATEQ F620	± 500 Pa	±（測定値×1%+1Pa）
A社 代表機種	± 2000 Pa	±（フルスケール×0.5%）
B社 代表機種	± 1000 Pa	±（測定値×2.5%+1Pa） ※50Pa 以下は+2Pa



電空レギュレータ内蔵

F620は標準で電空レギュレータを1つ内蔵しています。 多品種でテスト圧も複数種類ある場合、段替えの際の検査圧の切換えを自動で変更するため、段替え工数の削減が可能です。

また加圧方法を制御する事が可能なため、時間短縮も見込めます。 更に筐体が小さくなるため、設備をコンパクトにする事も出来ます。

正負圧への両対応

1台のリークテスタで正圧と負圧の両方に対応する事が出来ます。 従来2台のテスタが必要だったラインを1つに統合する事が出来ます。 また両方とも電空ギュレータにする事も可能なため、工数削減や時間短縮も両立する事が出来ます。



フィールドバス通信

フィールドバス通信によって、リークテスタのフルコントロールが可能です。 検査結果の出力だけでなく、リアルタイムの値の取得、設定の変更をフィールドバス形式にて可能なため、制御の自由度があがります。

欧州においては約50%以上の案件で採用頂いており、今後の国内における最新の御要望にも対応可能です。

選択可能なフィールドバス	Profibus , Profinet , DeviceNet , Modbus , Ethernet/IP , EtherCAT , CC Link



あらゆる検査への対応

様々な特徴のワークに対応するために、あらゆる方式の検査方式が選択可能です。 例えば、最近の自働車業界や家電業界に増えている防水規格製品（密封品）への対応も標準機能で選択出来ます。

その他、ワークの特徴によっては従来とは異なったアプローチの検査方式も提案が可能です。ワークの詳細をお伺いしながら最適な検査方式を提案させて頂きます。



充実した周辺機器

あらゆる検査に対応するために、様々な周辺機器があります。 検査に必須なものだけでなく、導入や教育の手助けになるようなソフトウェアもラインナップしています。



差圧式エアリークテスタ　F620 事例・用途例

自動車部品メーカーでの事例

検査にかかる時間を削減することができ、生産数の向上につながった事例です。

課題	生産ラインのタクトタイムが30秒ですが、従来の生産ラインでの検査に40秒必要でした（交換作業を含まず）。そのため、リークテストがネックで生産数が制限されてしまい、時間短縮が課題となっていました。
解決策	標準仕様の電空レギュレータの時に選択出来る、予備加圧機能（標準）を有効にすることによって、リークテストに必要な時間が20秒まで短縮され、交換業務を含んでタクトタイム内にする事が出来ました。
TIPS	加圧時間、安定時間の短縮の見込みがあります。 容積の大きさ製品程効果を実感出来ます。



水栓メーカーでの事例

ATEQが世界トップシェアで培った事例ノウハウを活かし、理論式や実験結果の解釈をサポートすることで適切な設定を実現した事例です。

課題	ロングセラー製品の後継機種を開発する際に、今までの閾値の設定根拠がわからずに決められずに困っていました。
解決策	理論式や実験結果の読み取り方など、漏れ検査のコンサルタントのように設定根拠の提示をしていただきました。
TIPS	ATEQのHPより、リークシュミレータをいつでもご活用いただけます。 ATEQのHPより、漏れ規格の設定根拠について、ホワイトペーパーのご用意がございます。



よくあるご質問

Q.外国の企業ですか。

フランス発祥、国内法人のリークテスター製造販売メーカーです。
国内には愛知県と神奈川県に拠点を構えており、国内に全部品を在庫しています。製品の製造、修理、校正等のアフターメンテナンスを国内で完結しており、ISO/IEC17025認定のラボも構えています。
また世界中に拠点を構えている唯一のリークテスターメーカーのため、世界中どこでもサポートが受けられます。



Q.どのような漏れを検査する機械ですか。

製品の漏れをエアーで測定する機械です。
特に量産品のタクトタイムの早いものを短い時間で定量的に測定する事が出来ます。
例えば、防水製品の気密性チェック、油圧製品や冷却水回路の漏れ確認等に使用されます。
不良品の流出がないように最終工程にて導入頂く事が多い機械です。



Q.IPX6やIPX7等の防水規格を保証する検査は可能ですか。

IPX7規格保証品へのリークテスタ導入実績がございます。
御社で検査を検討されている製品の内容積・形状・材質等により最適な仕様を提案させて頂きたいため、テスト条件、ワークの詳細を御伺い出来ますか。



Q.どのような方式で漏れを検知していますか。

圧縮エア(空気)を使用した差圧式エアリークテスタです。

従来の検査では漏れがゼロのマスターワークと測定対象ワークを比較して検査する方法が主流でしたが、弊社実績ではマスターワークを使用しないマスターレステストも多くご採用頂いています。

その他、直圧式エアリークテスタ、フローメーター、トレーサーガスリークテスタ、電圧降下計測によるピンホールチェッカー等をラインナップしています。



Q.競合他社と比べたメリットは何ですか。

3点特徴があります。

1. 精度が高い　　：貴社製品の信頼性を高める事が出来ます。
2. 機能が豊富　　：実現不可能だった検査の提案や、時間短縮が得意技です。
3. 豊富なノウハウ：業界トップシェアのため、様々なお困り事に対する解決ノウハウ
