OCT光断層画像撮影装置
株式会社システムズエンジニアリング
光の干渉性を利用して試料の内部構造を高分解能・高速で撮影
OCTとは Optical Coherence Tomography（光干渉断層撮影）の略語で、光の干渉性を利用して試料内部の構造を高分解能・高速で撮影する技術です。近赤外線を照射して非接触・非侵襲で撮像しているため、被爆の心配もなく、人体の様々な器官の断層撮像に用いられています。
3次元断層画像が高画質で撮像でき、ソフト処理で任意の断層面（2次元）の画像を切り出すことができるため、破壊せずに異物や亀裂、剥離、変形などの不良品解析が可能で、精密分析の前処理として異常個所の追跡や位置検出の機能もあります。
OCT光断層画像撮影装置 関連動画
OCT光断層画像撮影装置 詳細
SD-OCT
工業材料や生体組織の観察／顕微鏡モデルとマクロモデルを用意
SD-OCTは卓上に設置可能なコンパクト設計で、工業製品や生体組織の内部構造をデスクサイドでリアルタイムにモニタリング可能です。顕微鏡タイプでは、微小な測定エリアを目視確認しながら計測できるため、複雑なパターンを持ったサンプルや目視確認が困難な異物、キズなど、簡単に断層画像が撮像できます。
OCTは非常に高価なイメージがありますが、SD-OCTシリーズは一般的な装置に比べ低価格な面も魅力の一つです。小型軽量で、キャリーケースに入れて移動して現場での計測が可能。
アプリケーション
- 樹脂の融着解析
- 樹脂中の内部欠陥解析
- 樹脂中の異物解析
- 表皮内部解析
特長
- 光干渉断層計測で試料内部を撮像
- 卓上サイズのコンパクトな設計、高解像度、低価格を実現
- 顕微鏡に装着可能なモデルも用意
FF-OCT
顕微鏡に匹敵する超高分解能測定が可能な最高機種
FF-OCTシステムは、非破壊・前処理なしで試料内部の断層画像を撮影します。顕微鏡に匹敵する超高分解能(1μm)で、全自動3Dスキャンが可能です。
アプリケーション
- 発生学・神経学・小動物
- 生体組織検査・術中迅速病理診断
- 癌性ゾーンの速やかな特定
- 細胞の動態的断層画像解析
特長
- 試料内部の3D断層画像を撮影
- 非接触・非破壊、前処理不要
- 超高分解能: 縦方向1μm、横方向1.5μm
- 1cm2を5分以内で全自動スキャン
SS-OCT
プローブ方式で場所を選ばず計測／眼科の検査技術を工業用途へ
超高速・高深達度のSS-OCT。Axsun製 HIGH SPEED 1310nm SWEPT SOURCEを用いたプローブ型SS OCTシステムです。掃引型近赤外レーザを用いいている為、被爆リスク無く、非接触・非侵襲で断層画像の撮像が可能です。
アプリケーション
- 工業製品(プラスチック成型品)評価
- 歯科材料
- シリコン材
- 皮膚測定などの生体バイオ
特長
- 非接触、非破壊で試料の断面を撮影できます。
- 近赤外線を用いるため被爆の心配はありません。
- 計測可能深さ:5mm～10mm
- 高解像度:分解能6～13μm(深さ方向)
- 高速撮影:2D画像はリアルタイムで、3D画像は数秒で1ボリュームの撮影が可能です。
LC-OCT
皮膚用高分解能OCTシステム／プローブで細胞レベルのイメージング
LC-OCTは、浸透性をもつ深さの皮膚の内部構造(真皮の深さ)を、高解像度(single-cell)イメージングによって非破壊でスピーディーに観測します。独自技術の3Ｄイメージング撮像で、En-faceモード(平面撮像)・En-coupeモード(断層撮像)・3D画像モードの切り替えができます。
アプリケーション
- 皮膚の微細内部構造を観測
- 皮膚科(皮膚癌)
- コスメティック
- 工業製品(樹脂)
特長
- 独自の3Dイメージング撮像
- 高速で部位を探しながらin-vivo観測可能
- DCM，ｔｉｆf，JPEGでの出力
コモンパス型OCT
検査現場でプローブを測定物まで近接して計測
高深達度のSS-OCTのコモンパス型で、プローブ側に光学系を組み込むことでＯＣＴ本体から離れた場所(~20m)での計測を可能にします。防水BOXや耐衝撃可搬台車などを組み合わせることで、屋外での高所測定や入り組んだ場所での計測が可能になります。
アプリケーション
- 工業製品(プラスチック成型品)評価
- 配管経路の計測
- 屋外設備の計測
- 暴露試験中の樹脂のモニタリング
特長
- 非接触、非破壊で試料の断面を撮影できます。
- 近赤外線を用いるため被爆の心配はありません。
- 計測可能深さ:5mm～10mm
- 高解像度:分解能6～13μm(深さ方向)
- 高速撮影:2D画像はリアルタイムで、3D画像は数秒で1ボリュームの撮影が可能です。
- サンプルを切り出しせずに設置状態で計測できる機構の組み合わせが可能

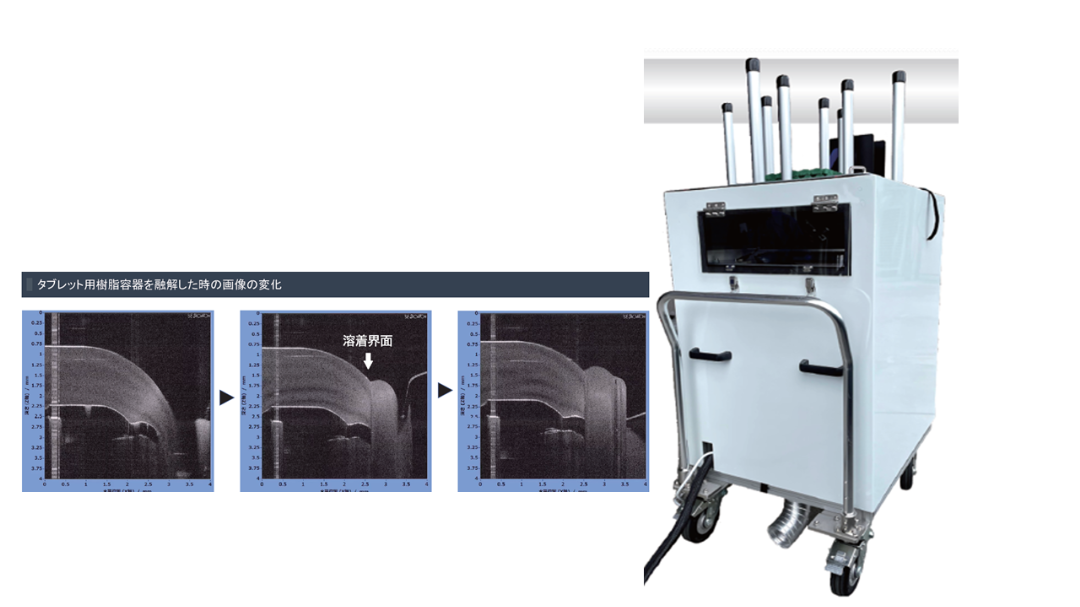

用途例
| 最新の工業用OCT |
屋外使用を想定した設計で、工業製品や設備劣化の確認を現場で行うことができるコモンパス型長尺ファイバーOCTです。
 |
|---|
よくあるご質問
- ＯＣＴの実機デモは可能ですか？
- システムズエンジニアリングでは、東京都板橋区立産業ビル内の技術センター内にオプティカルラボ併設、ＯＣＴのデモが実施可能です。
- ＯＣＴはどんなものでも計測できますか？
- 近赤外線（800-1500nm）の光を透過するサンプルであれば内部計測が可能で、目で見て見えない物でも近赤外光が通るものがあるため、お問合せいただけましたらカウンセリングいたします。
- 金属は計測できますか？
- 金属は、内部構造や断層画像は見ることができませんが、表面形状の計測で利用されています。レーザー溶接や加工部品の表面を計測することは加工精度の確認に重要な役割を持ち、完成品の品質維持に大きく貢献しています。
- 樹脂溶着の不良検出はできますか？
- 樹脂溶着の内部立体構造の観察が可能です。ボイド、異物やクラックなどの計測が可能で、三次元画像から部位の特定や形状観察ができ、スケーリング機能を使ってボイド、異物の大きさやクラックの長さの計測もできます。
- 黒いサンプルは計測できますか？
- 目で見て黒い物でも、近赤外領域では光を通す可能性があります。含まれる顔料や塗料の大きさと量によりますので、お問合せください。実際にタブレット菓子の黒いプラスチックケースの内部画像がはっきりと見えています。
