検査用顕微鏡とは｜活用メリットや選び方のポイントを解説
研究や製造業における品質管理に欠かせない検査用顕微鏡。微細な構造や欠陥を高精度に観察できるため、製品の信頼性を支える重要なツールです。
本記事では、検査用顕微鏡の選び方やその活用メリット、選定ポイントについて詳しく解説します。

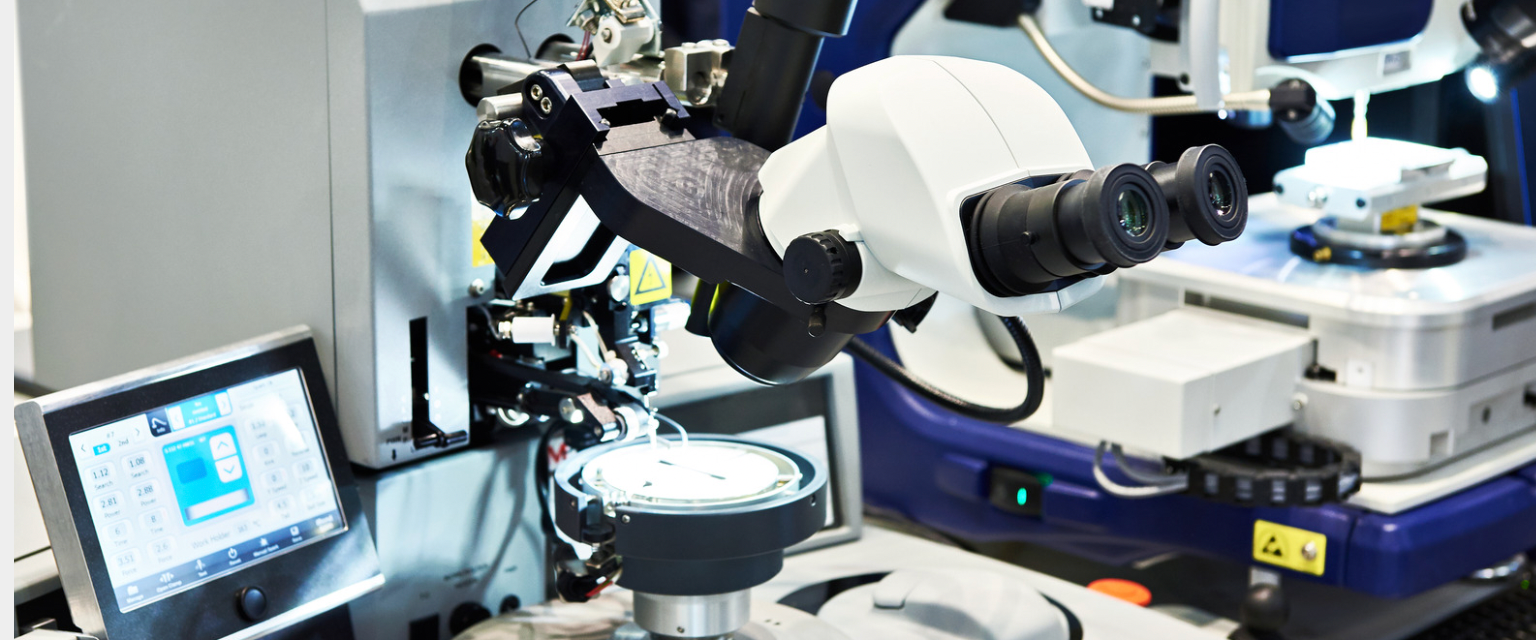

検査用顕微鏡とは？
検査用顕微鏡は、肉眼では観察できない微細な構造や物質を拡大して観察するための装置です。製造業においては、製品の品管理や不良品の検出に広く活用されています。
特に、デジタルマイクロスコープはその利便性と高機能性から、検査工程において欠かせないツールとして重宝されています。
検査工程に顕微鏡を活用するメリット
製造業等の検査工程において顕微鏡を活用することには、多くのメリットがあります。
高精度な検査が可能
デジタルマイクロスコープを使用することで、製品の微細な部分まで拡大して観察できます。特にカメラを組み合わせることで、製品表面の微小な傷や異物を確実に検出することが可能です。
高精度な検査は、製品の品質向上に直結します。
高性能光源
多くのモデルは高輝度・高演色LEDライトを搭載しており、明るく色再現性の高い観察が可能です。そのため、製品の微細な部分や色の変化を正確に捉えることができます。
特に、色の再現性が重要な検査において、LEDライトは非常に効果的です。また、LEDライトは長寿命で省エネルギーのため、運用コストの低減にも寄与します。
検査記録の保存が容易
デジタルマイクロスコープで撮影した画像は、デジタルデータとして簡単に保存できます。検査結果を詳細に記録し、後からトレースすることが容易です。
トレーサビリティの確保は、品質管理の重要な要素であり、不良品の発生原因を迅速に特定するためにも役立ちます。
非破壊検査を実現しやすい
ある種の検査方法では、製品を破壊して内部を調べる必要がありますが、顕微鏡を使用することで製品によっては非接触で内部構造を観察できます。製品の完全性を保ったまま検査が行えるため、製品ロスを最小限に抑えることが可能です。
検査用顕微鏡を選ぶポイント
用途に合わせた選定
検査用顕微鏡を選定する際には、まずその用途を明確にすることが重要です。工場ラインでの目視検査が主な目的であれば、高画質で動きの速いHDモニタタイプが適しています。このタイプは、リアルタイムで高解像度の画像を提供するため、迅速かつ正確な検査が可能です。
一方、観察画像の保存や計測が目的の場合は、パソコンタイプの顕微鏡が有効です。このタイプは、詳細なデータ分析や記録に適しており、品質管理の精度を高めることができます。
必要な倍率の選定
製品検査においては、100倍から1,000倍程度の高倍率が必要とされます。さらに、研究目的であれば、数千倍から数万倍の超高倍率が求められることもあります。適切な倍率を選定することで、必要な詳細を正確に観察することが可能です。
倍率選定は、観察対象の特性や検査目的に応じて慎重に行う必要があります。高倍率の顕微鏡は、微細な欠陥や異物の検出に役立ちます。
機能面での要件
顕微鏡の形状も用途に応じて選定する必要があります。例えば、据え置きタイプは、対象物を安定して観察できるため、研究や分析用に適しています。精密な観察が求められる場合に特に有効です。
あるいは、ハンディタイプのものは携帯性に優れ、現場での使用に最適です。検査現場の多様なニーズに対応することができます。
用途に合わせた形状の選定
顕微鏡の形状も用途に応じて選定する必要があります。例えば、据え置きタイプは、対象物を安定して観察できるため、研究や分析用に適しています。精密な観察が求められる場合に特に有効です。
あるいは、ハンディタイプのものは携帯性に優れ、現場での使用に最適です。検査現場の多様なニーズに対応することができます。
価格とコストパフォーマンス
顕微鏡の価格とコストパフォーマンスも重要な要素です。予算に応じた最適な顕微鏡を選ぶことで、コストを抑えつつ高い検査精度を維持することができます。
コストパフォーマンスの良い顕微鏡を選定することは、長期的な運用コストの削減にもつながります。
検査用顕微鏡の用途例
検査用顕微鏡は、以下のような用途を通じて製造業の品質管理と生産性向上に貢献しています。
部品や製品の外観検査 | 検査用顕微鏡は、医療機器や電子部品などの製造業において、製品や部品の外観検査に広く使用されています。微細な欠陥や不良品を発見し、製品の品質を確保するのに役立ちます。 |
|---|---|
金属の破面観察 | 材料開発時の引張試験テストピースの破面観察や、耐久評価後の破壊形態の確認に使用されます。デジタルマイクロスコープや走査電子顕微鏡を用いて、亀裂の起点や破壊のメカニズムを詳細に調査します。 |
表面付着物・コンタミの調査 | 製品表面の付着物や異物（コンタミ）の詳細調査に使用されます。光学顕微鏡やデジタルマイクロスコープで形状や表面性状を観察し、必要に応じて走査電子顕微鏡で成分分析を行います。 |
寸法計測と表面性状の観察 | デジタルマイクロスコープを用いることで、部品の寸法計測や表面の凹凸状態の観察・計測が可能です。製造現場での検査とそのエビデンス作成を効率的に行うことができます。 |
はんだ付けの検査 | 電子機器製造におけるはんだ付けの品質検査に使用されます。微細なはんだ接合部の状態を確認し、不良を防止します。 |
三次元測定と粗さ測定 | 非接触で部品の三次元形状測定や表面粗さ測定を行うことができます。製品の寸法精度や表面品質を高精度に評価することが可能です。 |
斉藤光学「マイクロスコープ」のご紹介
斉藤光学は、高画質と高い追従性を備えたデジタルマイクロスコープを自社開発・販売しています。
モニタやPC上に高品質な映像を映し出すことで、作業者の身体的負担を軽減し、検査精度の向上を実現します。また、高機能ながらもコストパフォーマンスに優れ、必要なスペックを手頃な価格で提供しています。
主な特徴 |
|---|
解像度の高いレンズ |
自動車部品や電子部品メーカー、医療器具に多くの採用実績 |
誰でもかんたんに使える使いやすさ |
まとめ
検査用顕微鏡は、製造業における品質管理や不良品の検出において欠かせないツールです。デジタルマイクロスコープなどの高機能な顕微鏡を活用することで、高精度な検査、検査記録の保存などの多くのメリットを享受できます。また、用途に応じた顕微鏡の選定や倍率、形状、価格などの要素を考慮することが重要です。
具体的な用途例としては、部品や製品の外観検査、金属の破面観察、表面付着物・コンタミの調査、寸法計測と表面性状の観察、はんだ付けの検査、三次元測定と粗さ測定などが挙げられます。
検査用顕微鏡の導入を検討する際には、今回の記事を参考に最適な機器を選定し、効果的な品質管理を実現してください。
