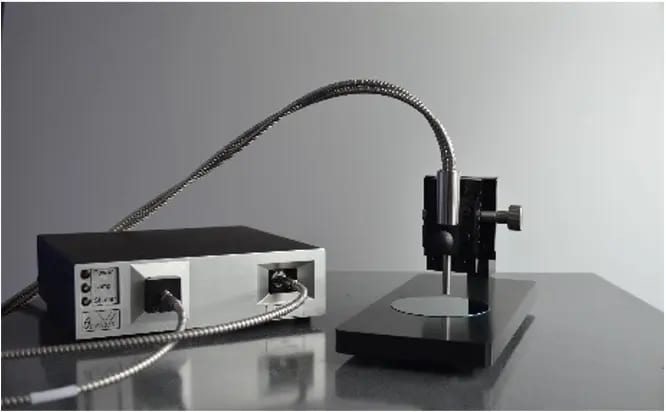

リアルタイム膜厚モニター「FR-ES」（ThetaMetrisis社／ギリシャ）
フィルム製造のRoll to Rollプロセスにおける膜厚をリアルタイムで監視！
ThetaMetrisis（シータメトリシス）社 FR-ESの膜厚測定は反射率分光方式で、光を通す透明または半透明の膜層を測定できます。光学式のため、非破壊・非接触で出荷する実製品を傷つけることなく測定が可能です。
専用ソフトウェアは「横軸：時間、縦軸：膜厚」のグラフ表示で、膜厚の変動をビジュアルとして分かりやすくしています。また、フィルムの両端と中央の3箇所を測定することで幅方向の膜厚ムラを監視することができます。

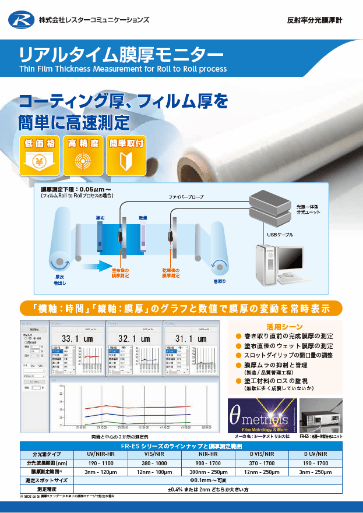

カタログ・資料のダウンロードのほか、ご不明な点はお気軽にお問い合わせください。
特長
工事不要の取り付け簡単、低価格、高精度にインライン膜厚測定
【ThetaMetrisis社 FR-ES】
・センサヘッドを弊社製作治具で取り付け
・工事不要の弊社開発の治具により低価格を実現
・高精度、測定値の±0.2%または2nmどちら大きい方
用途例
製造/ 品質管理工程における測定
・巻き取り直前の完成膜厚の測定
・塗布直後のウェット膜厚の測定
・スロットダイリップの開口量の調整
・膜厚ムラの抑制と管理
・塗工材料のロスの監視
ThetaMetrisis（シータメトリシス）社の膜厚測定方式は反射率分光方式です。光を通す透明または半透明の膜層を測定します。非接触非破壊で測定できるため出荷する実製品を傷つけることなく測定可能です。フィルムの製造工程におけるRoll to Rollでの膜厚測定範囲はおよそ50nmから250μmで広範囲のレンジに対応します。（卓上測定の場合3nm～(SiO2 on Si)）
よくあるご質問
Q. ThetaMetrisis社の膜厚計はどんな膜が測定できますか？
透明または半透明など光を通す材料の膜厚を測定できます。
膜厚計にどんな膜でも測定できる万能機は存在しません。
測定したい膜種に応じて膜厚計を選択する必要があります。ぜひご相談ください。
Q. ThetaMetrisis社の膜厚計は、卓上のみの使用ですか？製造ラインに取り付けられますか？
製造ラインに取り付け可能です。様々なレンズ、ファイバーケーブルの長さを豊富にそろえており
ニーズにお応えした最適なシステムをご提案致します。ぜひご相談ください。
Q. リアルタイム膜厚モニターとは何ですか？
製造ライン向けにThetaMetrisis社の膜厚計を弊社でカスタムしたシステムです。製造ラインに必要な治具やオプション、ご要求の仕様に応じたソフトウェアを製作致します。
Q. ThetaMetrisis社 膜厚計のデモ測定は有償ですか？
サンプル測定は無償で対応いたしております。オンラインでも可能です。お気軽にお申しつけください。
