トポロジー最適化とは？

トポロジー最適化（位相最適化）とは、構造物の形状を最適化するコンピュータベースの設計手法です。特定の目標（強度、耐久性、軽量性など）を最大化または最小化するため、与えられた設計空間や制約条件に基づいて、不要な材料を削り、必要な部分だけを残して最適な形状を導き出します。

この技術は航空宇宙、自動車、建築、スポーツ用品など、様々な産業で活用されています。ただし、機械加工が難しい形状が生成されることや、ポリゴンデータでの形状生成など、実際の製造には課題もあるため、主に設計支援ツールとして位置づけられています。

トポロジー最適化の利点

トポロジー最適化は、製品設計において多くのメリットをもたらす革新的な手法です。

高度な設計ニーズへの対応

トポロジー最適化は、従来のアプローチでは困難だった設計課題に対応できます。

高剛性化と軽量化の両立
通常はトレードオフの関係にある高剛性化と軽量化を同時に実現することが可能です。

斬新な設計案の創出
既存の経験や常識にとらわれない、革新的な設計案を導き出すことができます。

効率的な最適設計

トポロジー最適化は、設計プロセスを大幅に効率化します。

大幅な軽量化
既存の金属部品に対して、約54%もの大幅な軽量化を実現した事例があります。

解析回数の削減
機械学習を組み合わせることで、トポロジー最適化解析の実行回数を従来手法と比較して大幅に削減できます。

設計の自由度向上

トポロジー最適化は、設計者に新たな可能性を提供します。

既存概念からの脱却
従来の設計や既存概念にとらわれず、可能な限り設計空間を広げることができます。

多様な設計案の探索
体積、重量、強度、剛性、振動、疲労などの目的や制約の組み合わせに応じて、多種多様な設計案を導出できます。

製品開発プロセスの最適化

トポロジー最適化は、製品開発全体を改善します。

フロントローディングの実現
製品開発の早い段階で軽量化の余地を見出し、効率的に解探索や試行錯誤を行うことができます。

コスト削減
構想設計段階でトポロジー最適化を活用することで、設計コストを抑えつつ最適な案を見出すことが可能です。

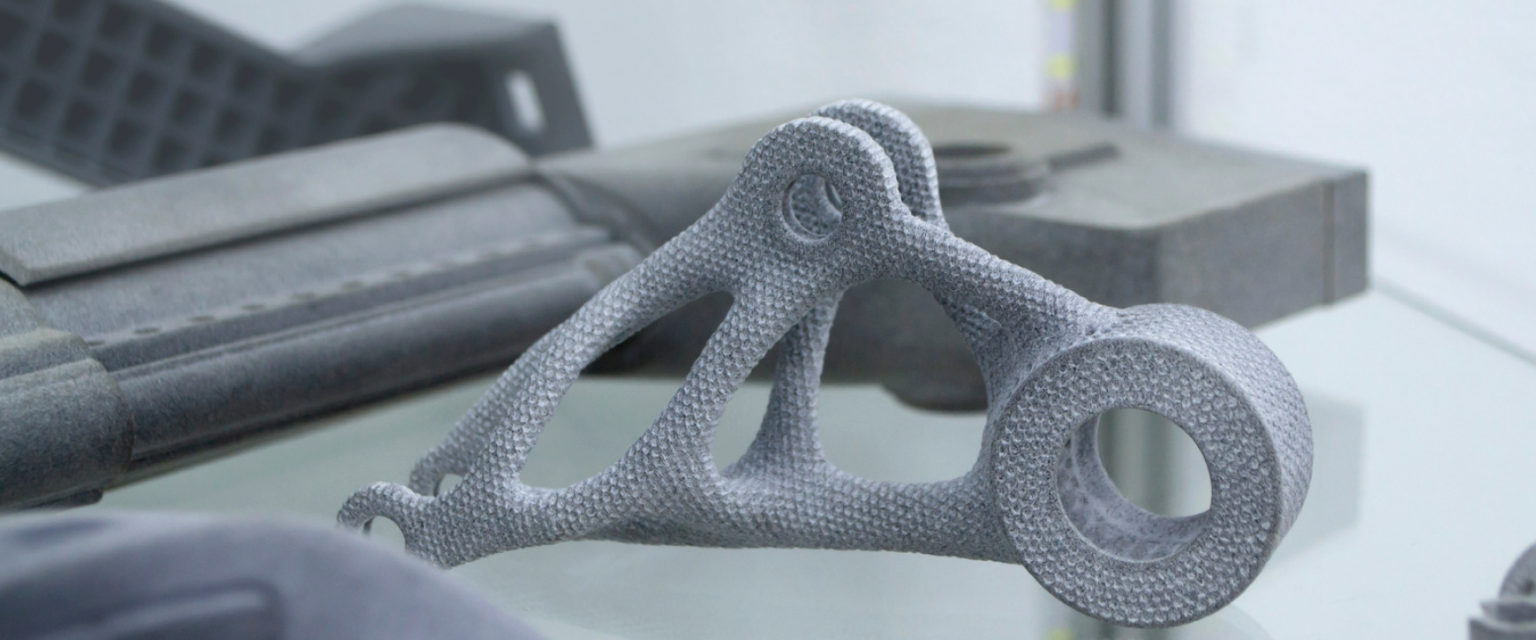

3Dプリンティングとの相乗効果

トポロジー最適化は、3Dプリンティング技術と組み合わせることで、さらなる可能性を開きます。

複雑形状の実現
トポロジー最適化で導き出された複雑な形状を、3Dプリンターを使用して具体的な製品に落とし込むことができます。

製造の柔軟性
従来の製造方法では不可能だった製品の実現が可能になります。

トポロジー最適化における問題点

トポロジー最適化は革新的な設計手法ですが、いくつかの問題点が指摘されています。

制約条件の設定に関する問題

制約条件の設定に関する問題では、最適化における制約条件の決定方法が不明確な点が挙げられます。ユーザーが指定した制約条件に基づく最適形状は、厳密な意味での最適形状とは異なる場合が多く、さらに制約条件の設定値によって得られる結果が大きく変化してしまう特徴があります。

解析結果の解釈に関する問題

解析結果の解釈に関する問題においては、中間密度要素の取り扱いが不明瞭である点が課題となっています。特に中間密度要素が多数存在する場合、最終的に得られる形状の重量が必要以上に大きくなってしまう可能性が指摘されています。

製造に関する問題

トポロジー最適化によって得られる形状は、従来の製造方法では作成が困難な場合があります。

ソフトウェアに関する問題
ソフトウェアに関する問題として、トポロジー最適化を実行するためのソフトウェアが高額である点が挙げられます。加えて、当該ソフトウェアの適切な使用には、高度な専門知識や豊富な経験が必要不可欠となります。

解析の正確性に関する問題

使用するソフトウェアや各種設定によって異なる結果が導き出される場合があります。また、実際の使用環境や条件を完全に再現したシミュレーションを行うことが極めて困難である点も大きな課題となっています。

トポロジー最適化の活用分野

トポロジー最適化は、様々な産業分野で幅広く活用されています。主な活用分野は以下の通りです。

航空宇宙産業	部品の重量を減らすことで燃料効率を向上させています。
建築業界	ビルや橋の強度を保ちつつ材料コストを削減するために利用されています。
スポーツ用品製造	最適な振動特性を持つテニスラケットや、軽量で丈夫な自転車フレームの設計に活用されています。
自動車産業	新型モデルの軽量化目標達成のために活用されており、10%を超える軽量化を実現した事例もあります。

トポロジー最適化は、3Dプリンターやアディティブマニュファクチャリング（AM）技術の進歩と相まって、今後さらに活用の可能性が拡大すると考えられています。従来の製造方法では不可能だった製品の設計と製造が可能になり、より効率的で革新的な製品開発が期待されているのです。
