オーバルの流量計

オーバルの流量計の特長

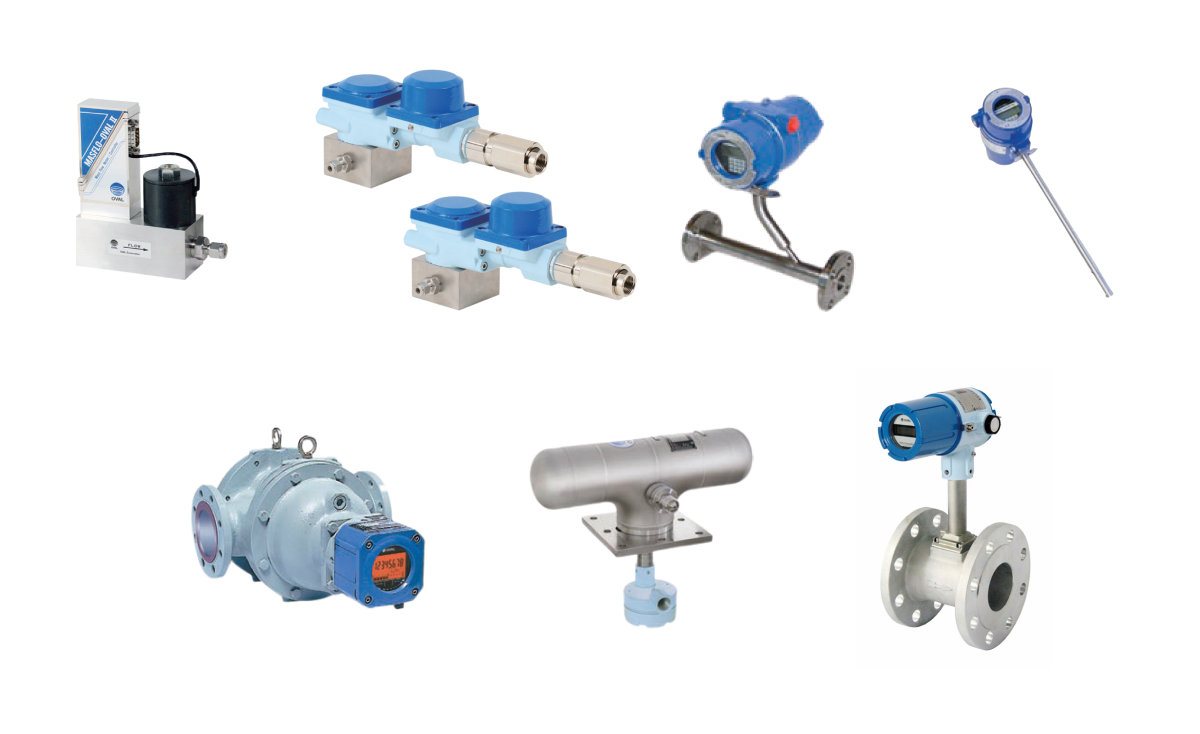

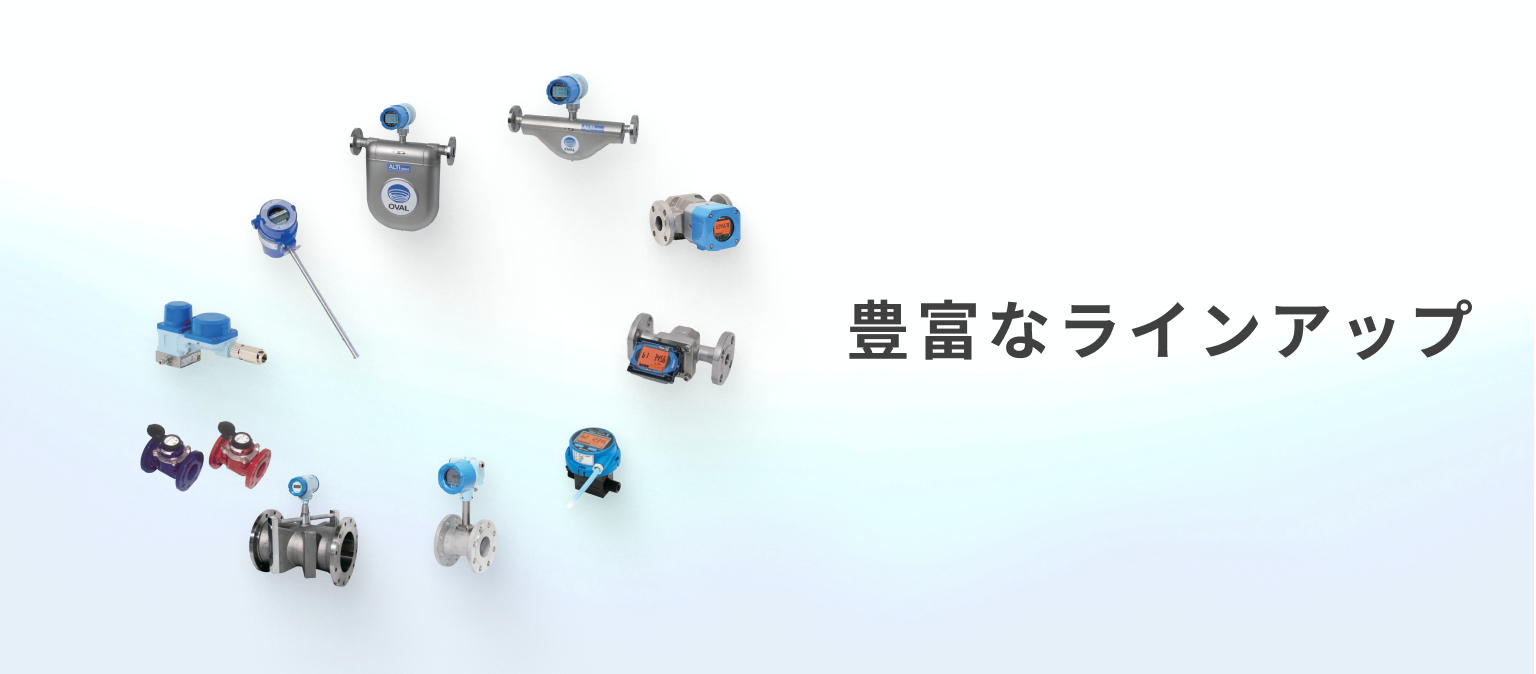

豊富なラインナップ

流量計には容積式、コリオリ式、渦式、タービン式、超音波式、熱式など様々な計測原理があり、オーバルは各原理の製品を取り揃えています。さらに小口径から大口径、低温から高温、高圧力や高粘度対応など幅広くラインアップしております。お客様のご要望に合わせて最適な流量計をご提案いたします。

また、標準品をベースに、お客様のご要望に応じたカスタマイズにも対応可能です。

国産ならではの高品質+安心サポート

防爆や高圧ガスなど国内外には様々な規格があります。オーバルの流量計はそれらの規格に対応しています。また、日本全国にサービス・メンテナンスのスタッフを配置しており、お客様の現場で何かトラブルがあった際、全国どこへでもすぐに駆けつけられることも国産の強みです。

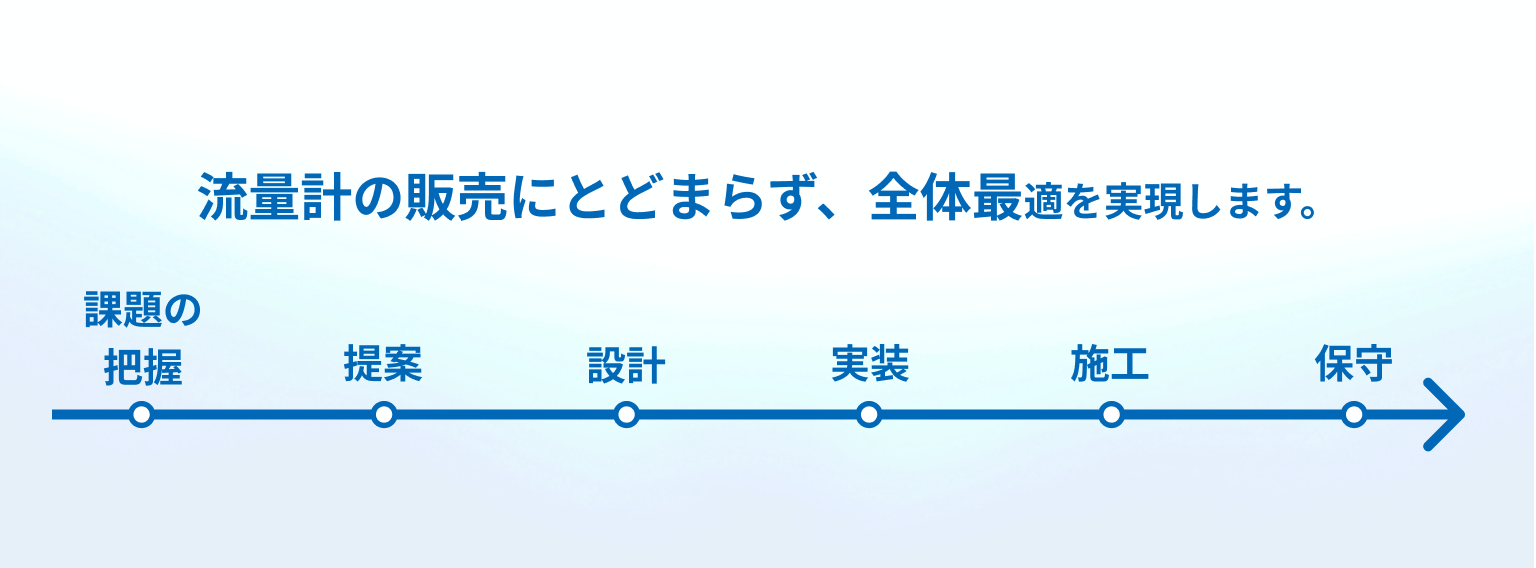

設計から施工までワンストップで対応が可能

オーバルはお客様の課題分析からシステムの提案・導入までご提供できる体制を構築しています。流量計の販売にとどまらず、全体最適を実現します。

流量計専門メーカーとして培った計測技術を生かし、お客様の課題やご要望に応じた最適な制御・自動化・システム製品をオーダーメイドでご提供いたします。各種バッチシステム、ブレンドシステム、充填システム、流量計校正装置など、システム製品を作り始めて60年以上の実績があります。

また、オーバルは「建設業の許可」を取得しておりますので、設計のみならず施工までワンストップで対応が可能です。

流量計ラインナップ

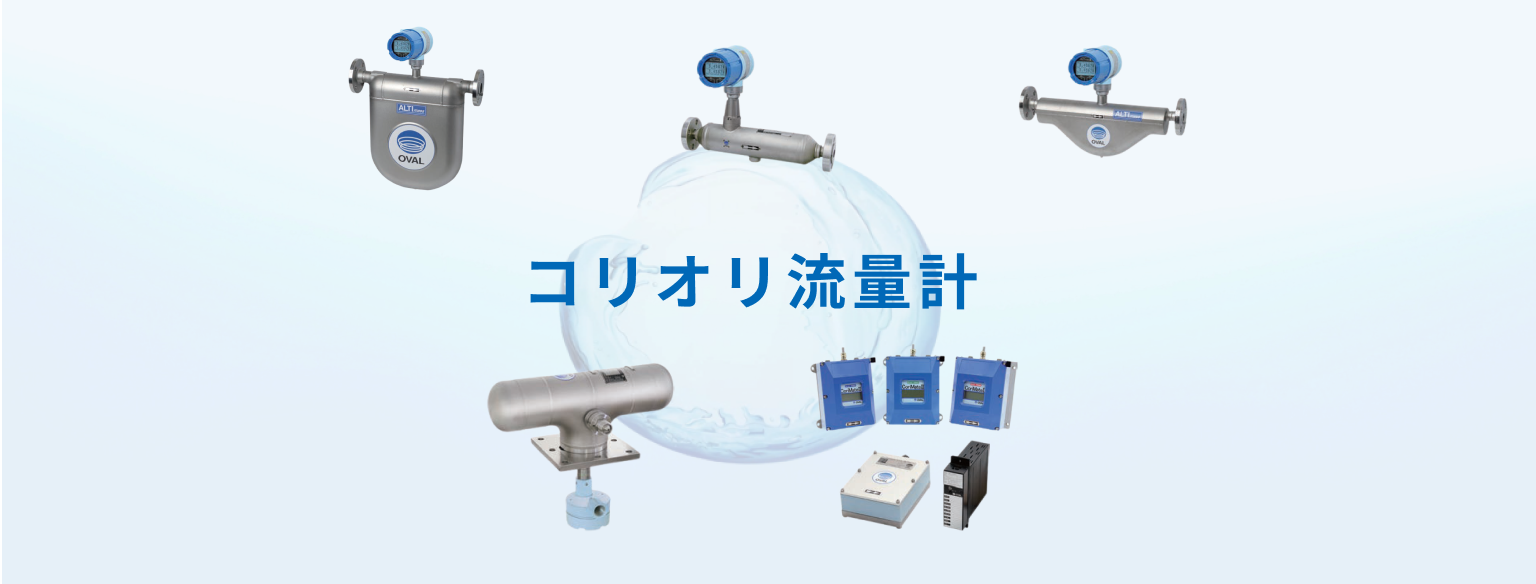

コリオリ流量計

コリオリ流量計は、流体の温度、圧力、粘度、密度などの変化に影響を受けない唯一の特性である「質量」を、直接連続的に測定する質量流量計です。コリオリの力を利用したユニークな原理により、高精度かつ高感度で質量流量を検出、アナログ、または周波数出力に変換し、広範な質量流量システムを構成することができます。

一般液体のほか、食品、薬品、スラリー、高密度ガスなどの流量計測ができます。また流量計測と同時に、温度と密度が計測できる複合センサであることも大きな特長です。

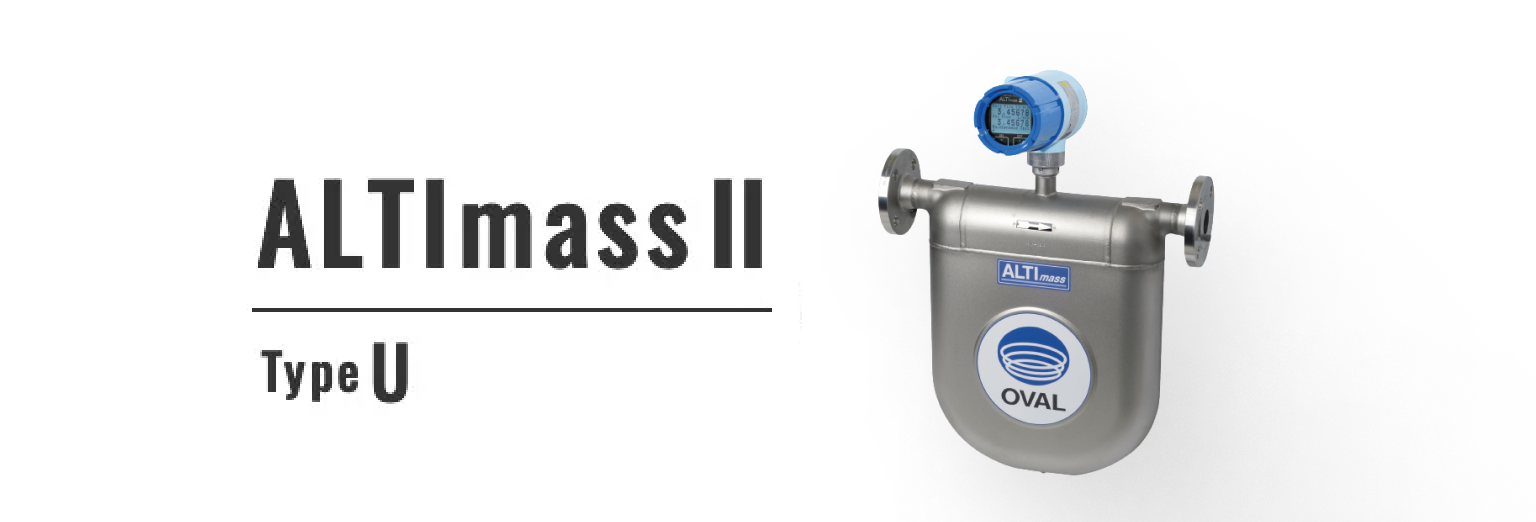

ALTImassⅡ TypeU（高精度形）

最適化、統一化設計にもとづく究極のU字形フローチューブ

標準的な流量計測に加え、微少流量計測、短時間充填などの用途においても高精度に質量流量を計測できる高機能形コリオリ流量計です。

高機能変換器（自己診断機能、大画面表示、タッチ操作による現場での設定変更が可能）を搭載し、パラメータバックアップ機能により変換器交換が容易に行えます。半導体製造装置をはじめ、装置搭載への実績も多数あります。
その他のコリオリ流量計
・ALTImassⅡ TypeS（単一直管形）
・ALTImassⅡ TypeB（廉価・汎用形）
・ALTImassⅡ（超高圧形・120MPa 水素対応）
・CoriMateⅡ

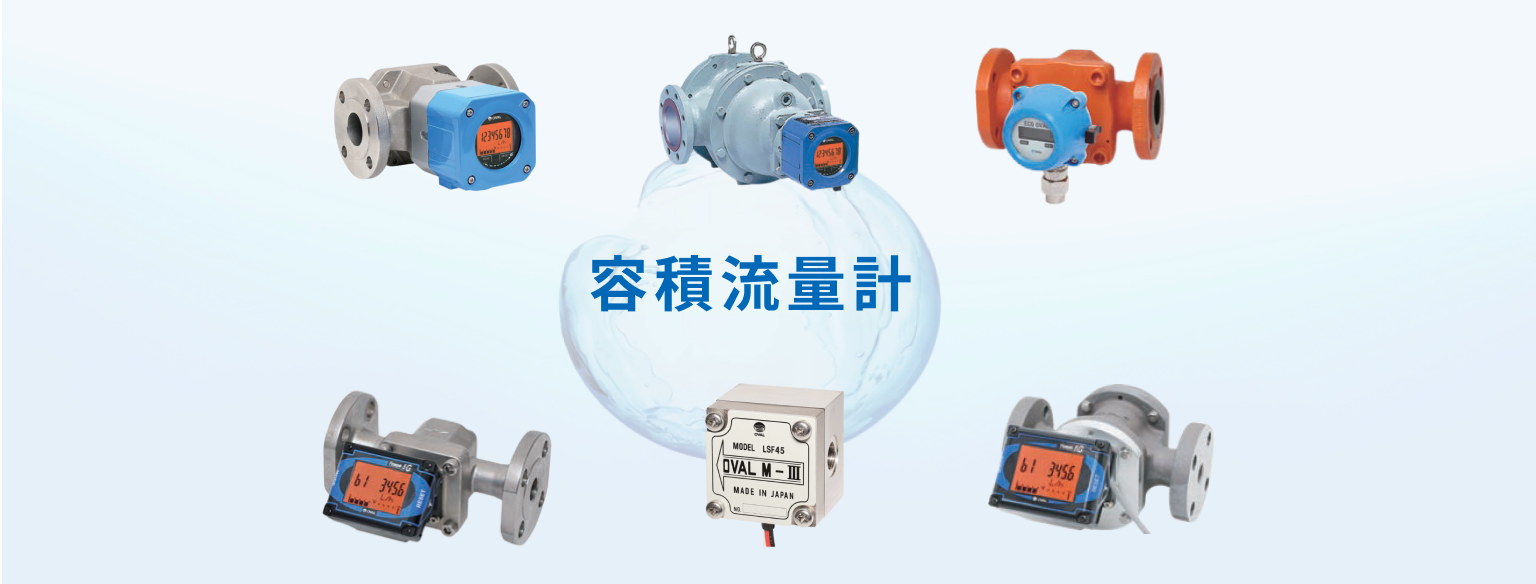

容積流量計

容積流量計は、原理的に電気などの外部エネルギーが不要で、流体のエネルギーにより運動子（回転子）を作動させ、運動子の回転数から流量を算出します。一般的に計量精度の良い測定ができ、流量の積算にも適しているので、工業計器を始めとして広く使用されています。

特に国税庁通達により、石油類の課税数量査定に容積流量計を使用することが認められてからは、取引証明用の流量計測分野において重要な位置を占めてきました。

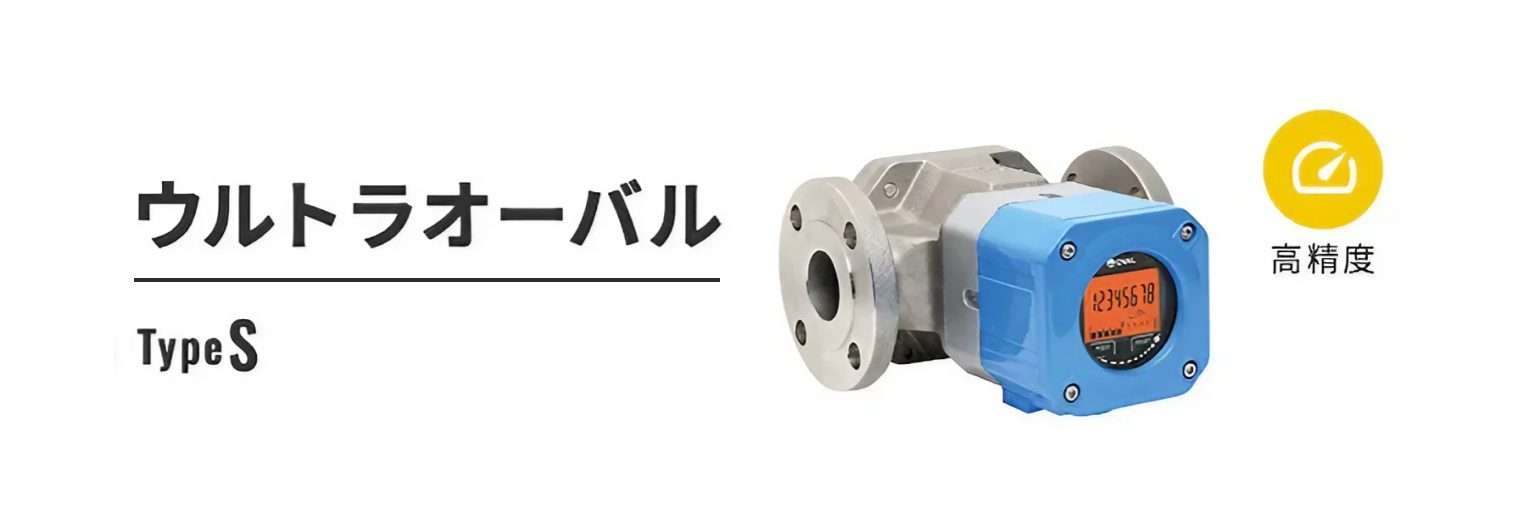

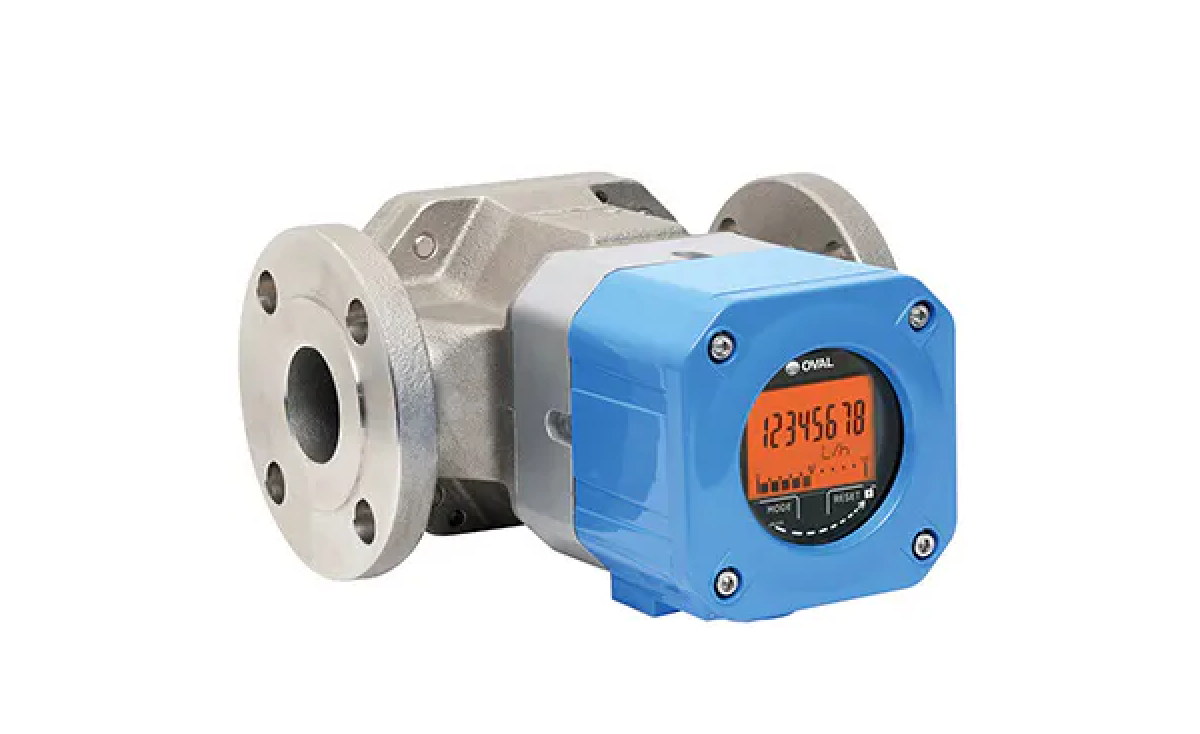

ULTRA OVAL Type S

水、石油類、溶剤など幅広い流体に対応する高精度な容積流量計です。 現場で瞬時・積算流量表示ができ、外部出力も可能です。
その他の容積流量計
・ULTRA UF-II Type S（低振動・無脈動・低騒音形）
・ハイショットサーボ 1（微少/極微少・防爆形）
・エコ オーバル（廉価形・防爆形・電池駆動タイプあり）
・フローペット-5G（廉価形 ボイラー給油・給水用）
・ケロメイト-RN（微流量燃料油用 容積流量計）
・Super Micro Flowmate（極微少・超小形 廉価）
・フローメイト（微少・小形）
・Hi SHOTGEAR（微少・防爆形）
・ミルクメータ（液状食品対応サニタリ形）
・ガスオーバル（ガス用）

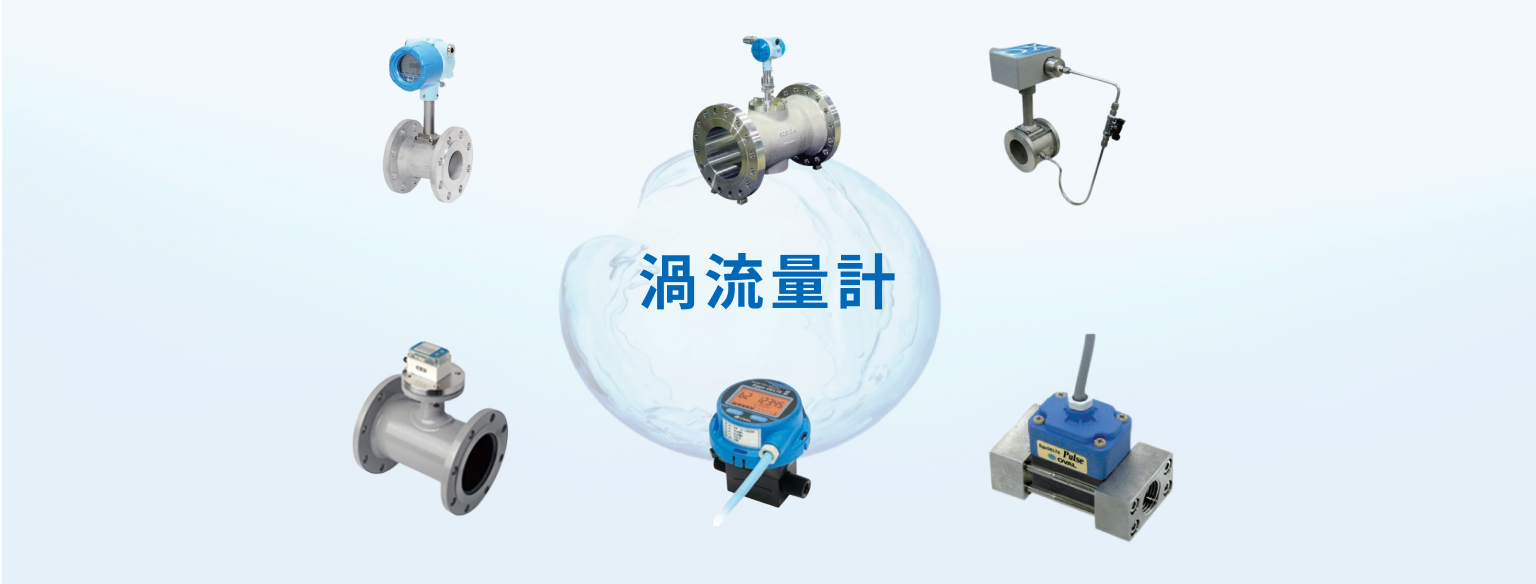

渦流量計

流れの中に置かれた物体（三角柱）の下流には、一定条件で左右交互に規則正しい渦列が発生します。 この渦はカルマン渦と呼ばれ、カルマン渦の発生周波数から流量を知ることができます。

渦流量計は、液体、気体、蒸気に使用でき、可動部が無く、圧力損失が低いことなど、使いやすく、耐久性、再現性の優れた流量計として、熱量取引、熱量管理をはじめとする広範な分野で活躍している流量計です。

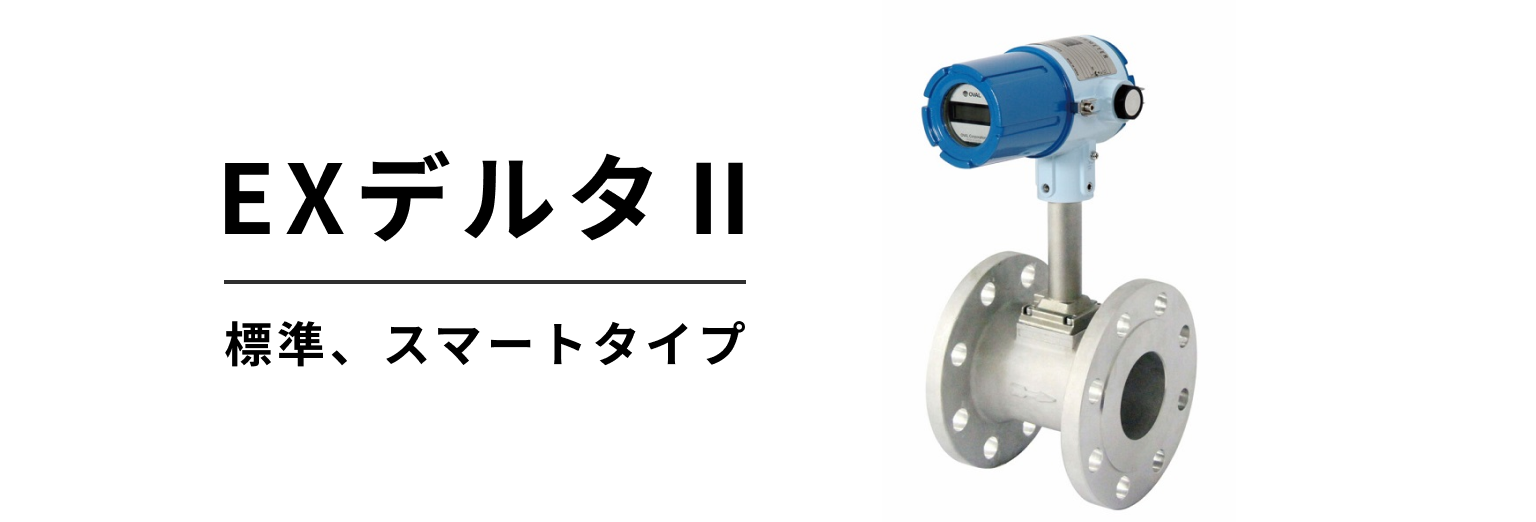

EXデルタⅡ（標準、スマートタイプ）

本器は、各種補正演算、レンジや各種係数を呼出し、設定、変更、自己診断やループチェックのできるインテリジェント機能を搭載しています。さらに、通信により、各パラメータの設定、呼出しはスマートコミュニケーションユニット（EL2310）で行うことができ、かつ上位コンピュータとの通信も可能としたスマート形渦流量計です。

センサ部は、固定形と、リプレーサブル形があり、リプレーサブルセンサは、ラインの流れを止めることなく、センサの点検・交換が可能です。
その他の渦流量計
・挿入形EXデルタⅡ（広い流量レンジ・高精度）
・サーミスタ式渦流量計（小流感度に優れる・高耐久性）
・デルタフローペット-DX（圧力補正機能付 高精度・廉価形）
・ハイブリッド マルチデルタ（温度圧力センサ内蔵形）
・Eggs DELTA II（樹脂製・廉価形 渦式フローモニタ）
・Eggs DELTA Pulse（樹脂製・廉価・パルス出力専用形 渦式フローモニタ）

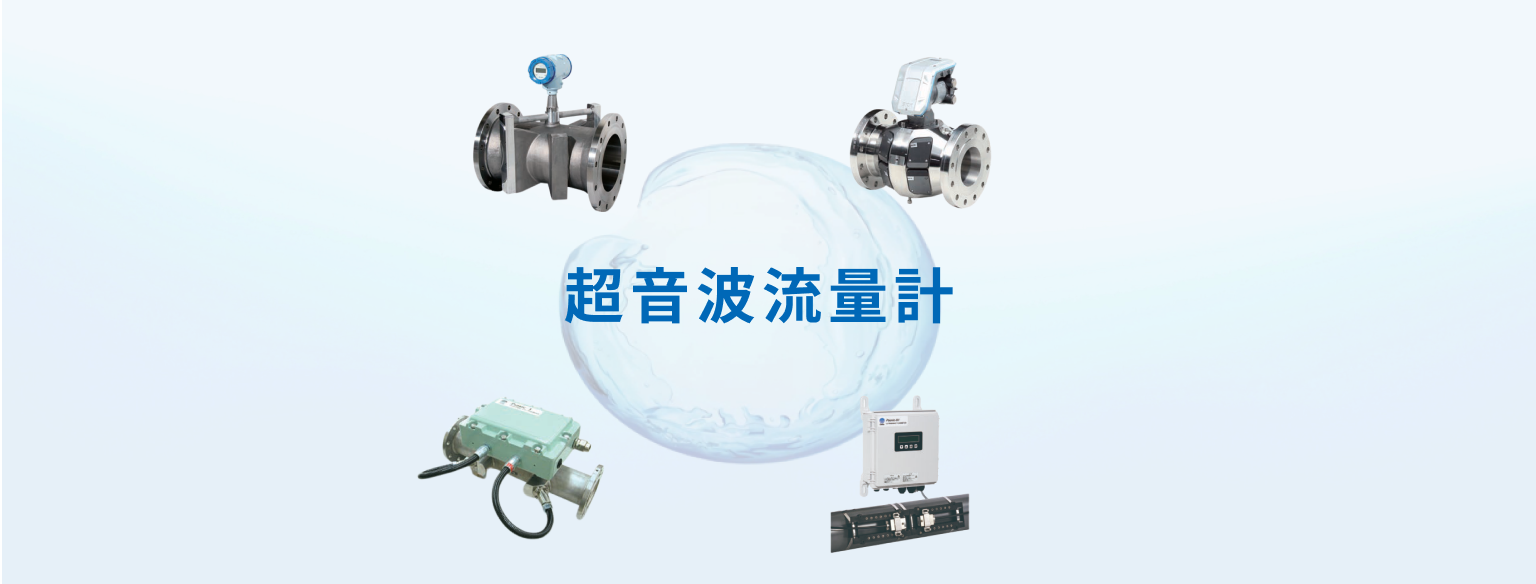

超音波流量計

超音波流量計の原理にはいくつかの種類がありますが、当社の超音波流量計はＡ、Ｂ2つのトランスデューサ間で交互に送・受信する超音波の伝播時間の差から流量を算出します。さらに、計算式に音速を含まない伝播時間逆数差法を採用しているので、高精度で安定した流量計測が可能です。

また、マルチパスと言われる複数のセンサを対向させたタイプは、より高精度な要求に対応することができます。

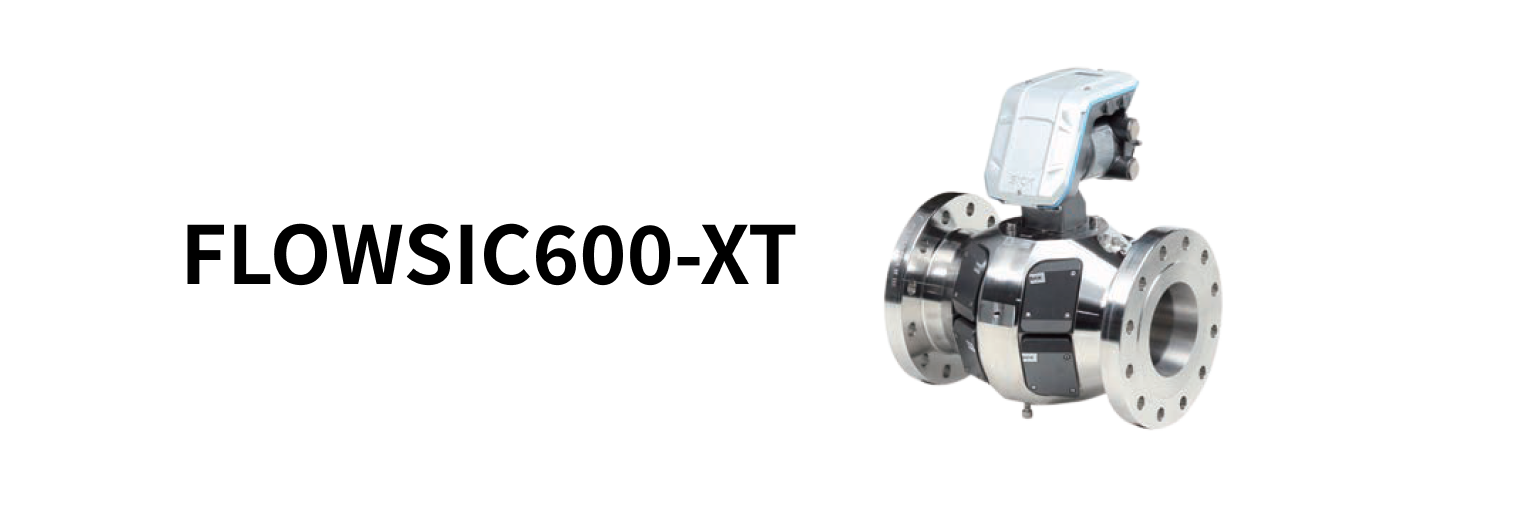

FLOWSIC600-XT

4対のセンサと高度な信号処理技術によって実現した次世代の気体計測用超音波流量計です。 高機能・高精度形超音波流量計として、特に高圧の天然ガス、エチレンガスなどの取引計量に適しています。
他にもオプションとして、バックアップ電池搭載による万一の電源遮断時対策も可能です。

また FLOWSIC600 と面間、出力に互換性があり、専用通信ソフトによるさらなる充実した自己診断確認・パラメータ設定が可能となります。なお、本製品の製造元は SICK AG 社であり、同社との契約に基づき弊社が販売するものです。
その他の超音波流量計
・Psonic-L4（液体用 マルチパス超音波流量計）
・Psonic-1（気体用）
・Psonic-S1（液体用 クランプオン式超音波流量計）

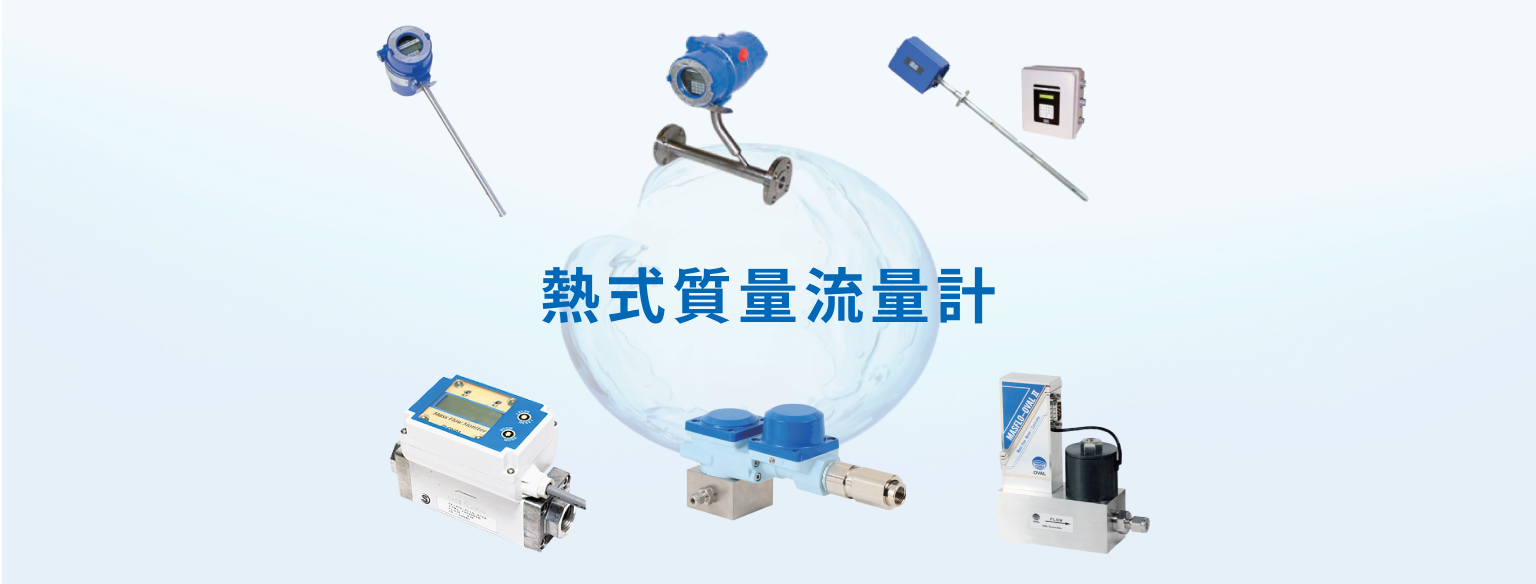

熱式質量流量計

熱式質量流量計は、センサ部が2本のシースパイプ形状のセンサで構成され、それぞれが流速センサと温度センサの役割を持っています。流速センサを周囲温度と一定の温度差になるよう制御（加熱）します。

流体が流れ流量センサから奪われる熱量は、質量流量と相関があるため、奪われた熱量を補うために流量センサへ加えられる電力量から質量流量を算出することができます。流量レンジが広く、温圧補正なしに直接質量流量を計測できる特長があり、省エネ達成のための管理用流量計として多くの実績があります。

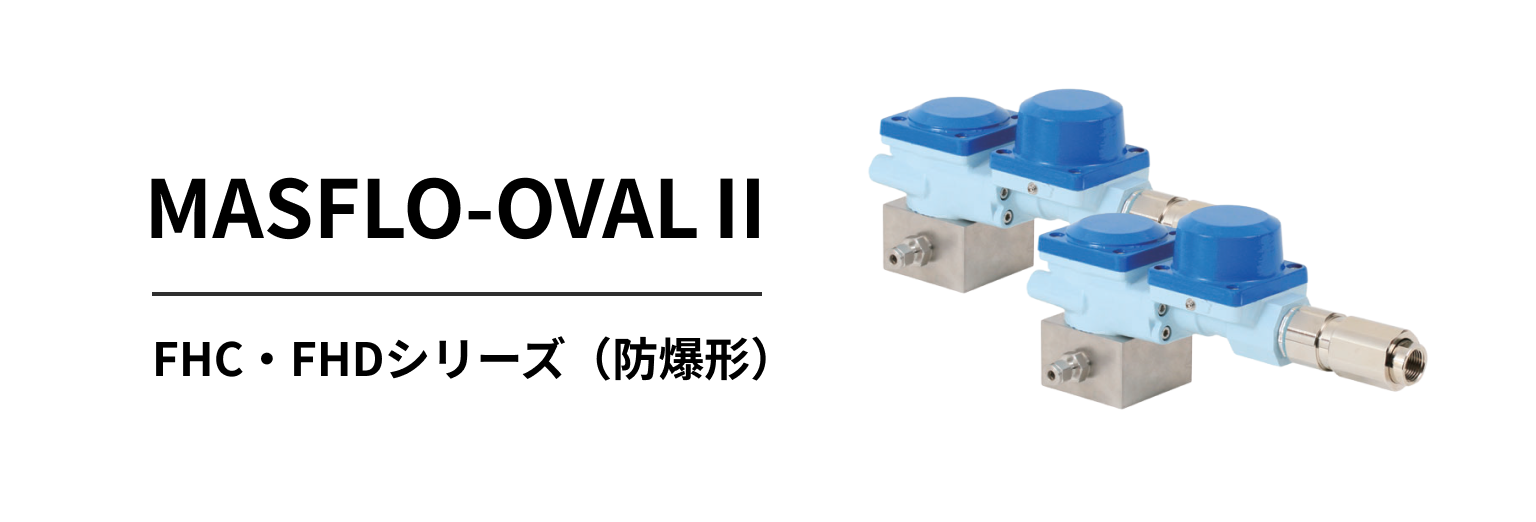

MASFLO-OVALⅡ　防爆形

汎用形気体用質量流量計FHAシリーズの水素防爆構造モデルです。 同様に、汎用形気体用質量流量コントローラFHBシリーズのコントロールバルブ部を水素防爆構造としたものがFHDシリーズです。

これらを組み合わせることによって、防爆形気体用質量流量コントローラを構成できます。各種ガスの供給システム、ガスミキシングプロセス、パイロットプラント、半導体製造プロセス、研究所などの危険場所におけるガスの流量計測､およびコントロールに最適です。
その他の熱式質量流量計
・MASFLO-OVALII FHA、FHBシリーズ(高圧モデル)
・気体用マスフローメータ(挿入形)
・K-BAR 2000B（マルチポイント挿入形）
・マスフローモニタ（廉価形 省エネ管理対応）
・高精度形マスフローモニタ（廉価形 都市ガス(13A)計測対応）

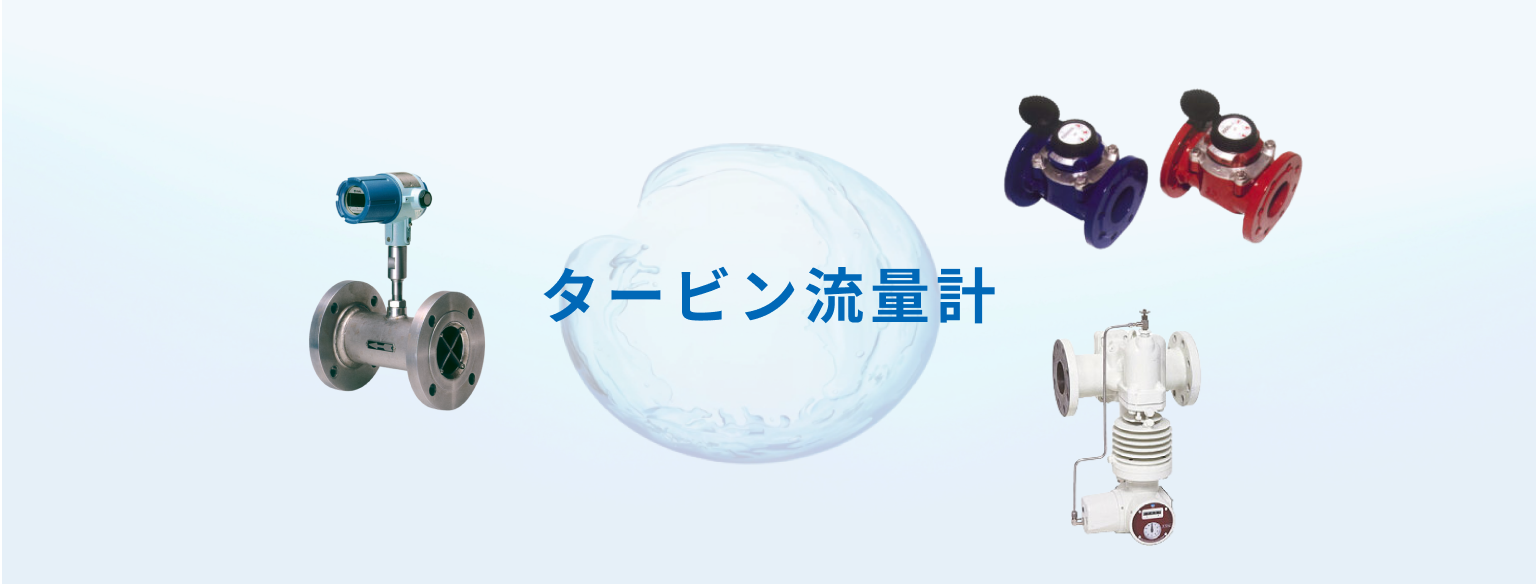

タービン流量計

タービン流量計は、流れの中に置かれ、流れと平行な軸を持つ羽根車の回転速度が流速に比例することを利用し、羽根車の回転数から、流量を算出します。 広い粘度範囲の液体に対して、高精度計測が可能である特長を生かし、石油類、一般化学液体、液化ガス、水などのプロセス制御や工程管理、取引用としてご使用いただけます。

液体用に加え飽和蒸気計測専用形もラインナップしています。

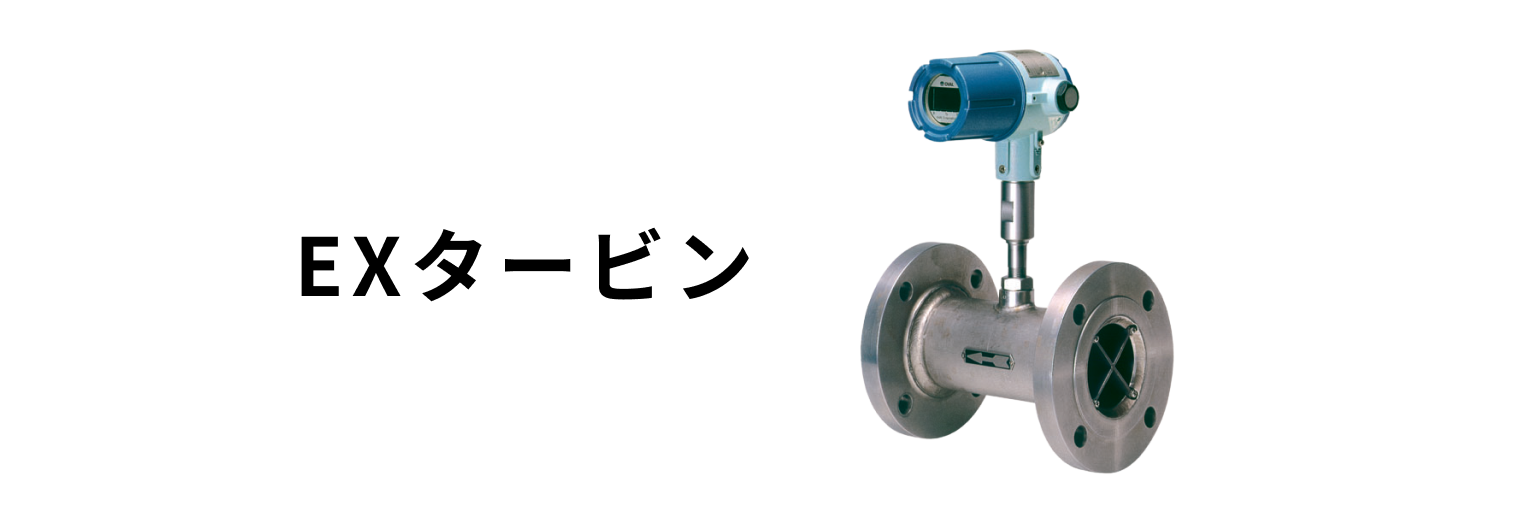

EXタービン

低レイノルズ数領域を含む、広い粘度範囲の液体に対して、安定した高精度計測を可能とする工業用タービン流量計です。主に石油類、液化ガス、水の流量計測に適します。
その他のタービン流量計
・MEメータ(冷水・温水用)
・ターボスチームメータ(飽和蒸気用)
