スマートプラスチック

インダストリ4.0対応：IoTによる設備監視・製品寿命の予測計算システム

昨今生産現場において問題となっているのがメンテナンス体制のマンパワー不足、ならびに技術継承の問題です。
十分な人的リソースの元での保全が難しくなる一方、故障率の低減・稼働率の向上は変わらず求められる命題です。

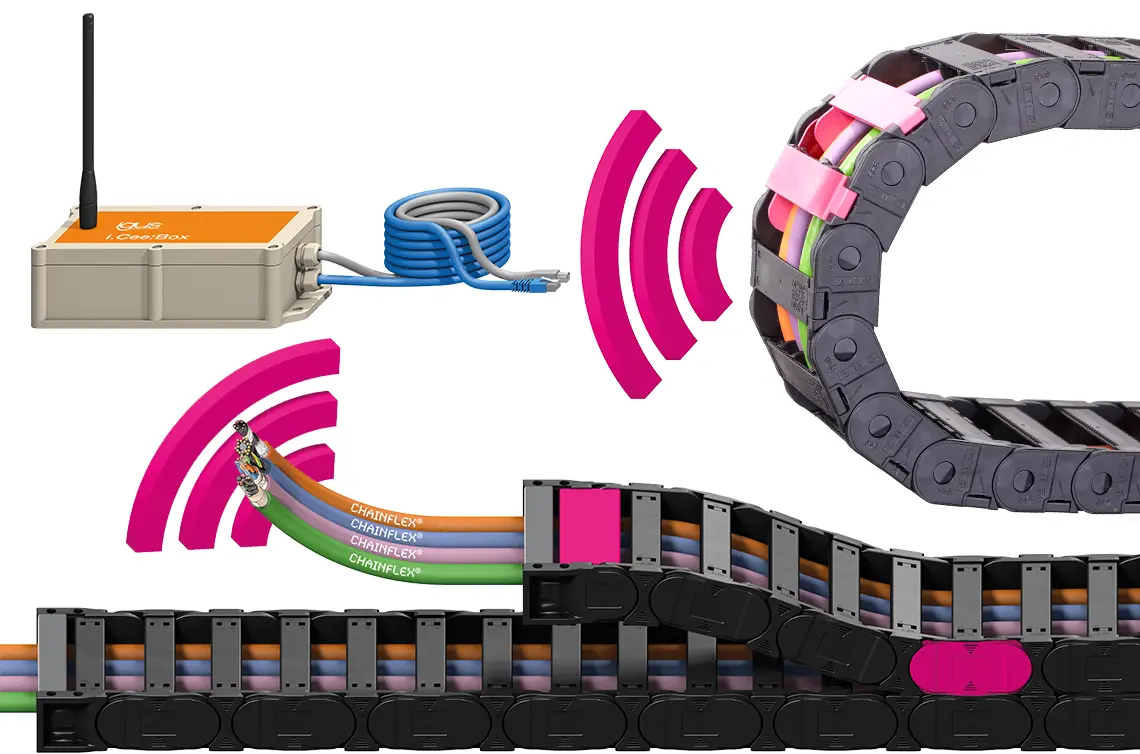

イグススマートプラスチックはIoT技術を用いたセンサーユニットをイグス製品に装備。
自己監視型のシステムとしての機能を与えることが可能です。

センサー測定情報とイグス独自の製品故障判定用プログラムの組み合わせにより、故障の早期発見・製品寿命と交換時期の予測計算を行います。
これによって保全現場の２４時間サポートと省力化の実現、設備稼働率の向上に大きく寄与することが可能です。
またお客様の既存の保全システムとのネットワーク上での統合を可能とし導入・運用コストの低減化をも実現いたします。

「スマートプラスチック」パンフレット

インダストリ4.0対応「スマートプラスチック」についての詳しい資料です

資料ダウンロード

特長

状態監視システム"iSense™（アイセンス)"：
機械設備をセンサーで24時間監視

iSense™（アイセンス）とは、イグスの各種製品(エナジーチェーン™ケーブル保護管、チェーンフレックス™可動ケーブル、樹脂ベアリング）にセンサーユニットを外付けすることにより、自己監視型のシステムとして機能させるものです。これはスペシャルオーダー品を必要とするものではなく、カタログ在庫品の組み合わせで構成可能です。

センサーはシステムが動作する際に生じる負荷・振動・電気値を２４時間常時測定～しきい値を外れた状態を検知したときにはセンサーが対向のモジュールに対しアラームを送信、保全スタッフの方に点検を促します。

またモジュールを既設のPLCと接続連動させることで、アラーム信号をPLCへ転送し設備の緊急停止・警報の発令などを行わせることも可能です。

＜主要製品＞

iSense™ EC.B：エナジーチェーン™ケーブル保護管のリンクパーツ破損検知
iSense™ CF.P：ケーブルの接触破損防止
iSense™ CF.Q：ケーブル導体断線監視

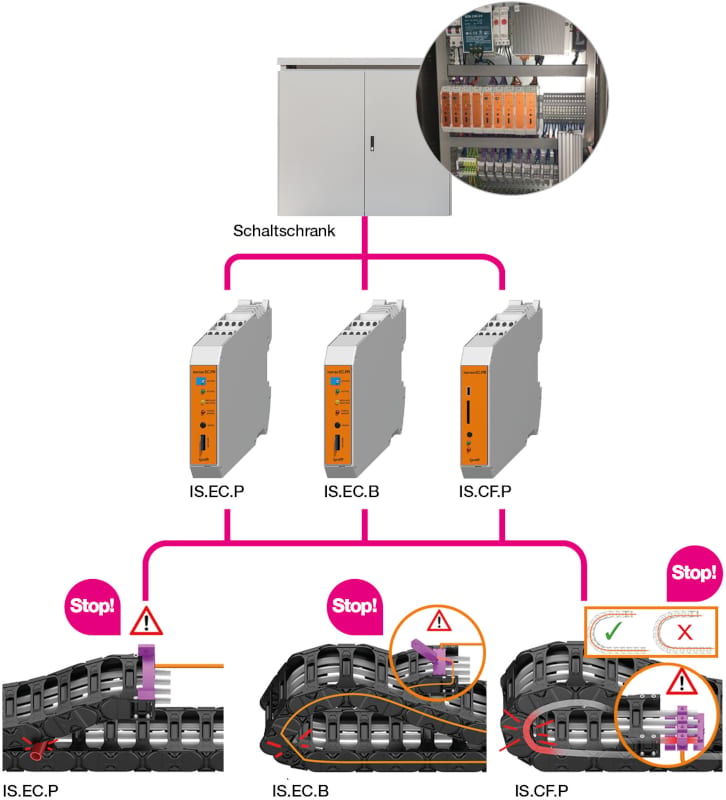

【状態監視システム"iSense™（アイセンス)"イメージ図】

寿命予測計算システム"iCee（アイシー）"：
必要メンテナンス時期を予測通知

iCee（アイシー）とは

①エナジーチェーン™ケーブル保護管へ外付けしたセンサーにより測定した動作分析情報

②PLCから吸い出した設定動作情報、この①②を専用のインテリジェントモジュールへ送信。

モジュール内にプログラムされたイグス独自開発のアルゴリズムに投入することで、イグス製品の可動耐用年数と交換推奨日数を予測計算し明確に表示。中長期的な補修計画の立案とメンテナンスのプライオリティ判断に有効となるシステムです。
予測計算はお客様のローカルエリアネットワーク内でクローズドで運用するシステム構成と、イグスがドイツに設けたクラウドサービスとインターネットで接続し行う構成の２つがございます。
インテリジェントモジュールの通信方式は複数に対応しており、専用のサーバーやPCを必要とせずお客様の既存の保全システムネットワークに統合する形での導入が可能です。

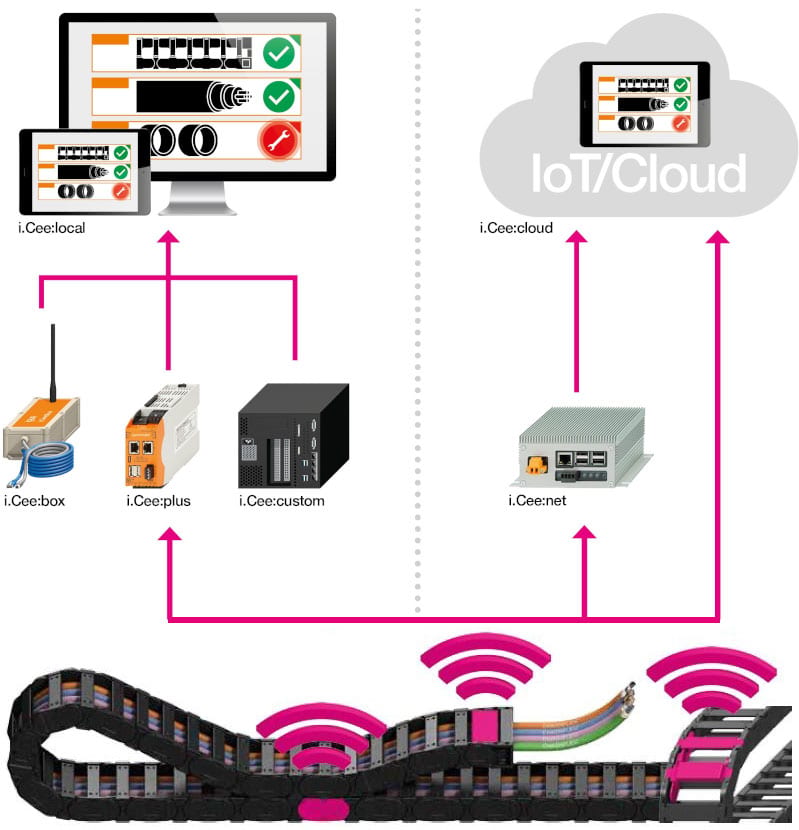

【寿命予測計算システム"iCee（アイシー）"イメージ図】

動画

イグスのスマートプラスチックとは？1分でご説明！

スマートプラスチックの仕組み

スマートプラスチック使用事例

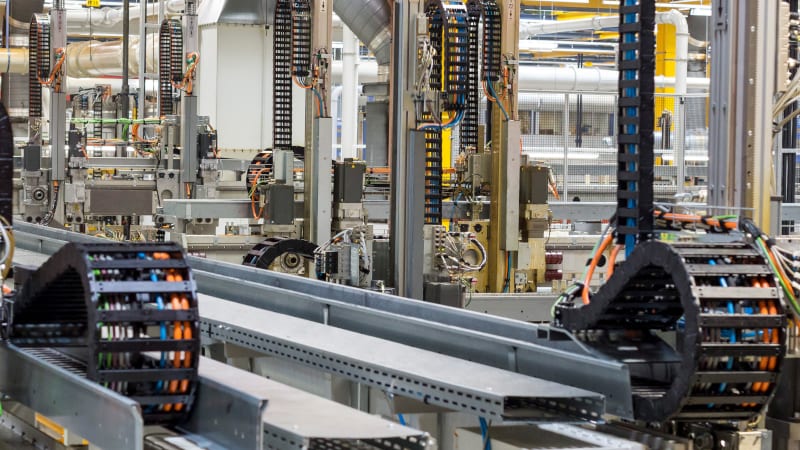

自動車部品製造工場	産業分野：自動車設置対象イグス製品：イグス製エナジーチェーン™ケーブル保護管使用システム：状態監視システム ①i.Sense™ EC.B(チェーン関節部破損監視） ②i.Sense™ EC.W（チェーン摩耗監視）お客様ご要望：設備の高出力化に伴い、特に連続運転時におけるエネルギー供給・制御の安定を確保するためエナジーチェーン™ケーブル保護管の破損による設備停止を回避したい監視項目： ①iSense™ EC.B エナジーチェーン™ケーブル保護管の内部に樹脂製のセンサーワイヤーを敷設。リンクパーツが破損しフレームにひずみが発生すると張力変化を感知しアラームを発します。 ②iSense™ EC.W エナジーチェーン™ケーブル保護管の走行時接触面の間に摩耗検知センサーを配置。摩耗の進行により対面間の距離が縮まるとセンサーケース表面が接触に削られます。ケースが削り取られ内部の検知層に到達すると摩耗が危険なレベルにあることを知らせます。

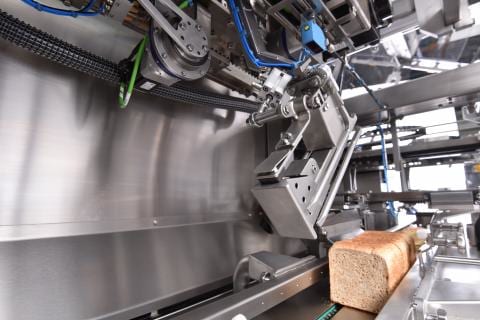

食品包装機械	産業分野：食品設置対象イグス製品：イグス製可動ケーブル使用システム：状態監視システム ①i.Sense™ CF.Q(ケーブル導体断線検知）お客様ご要望：食パンの包装機械は1分間に80サイクル以上＝１秒間に１個以上の包装を高速で行います。このため電源・制御ケーブルへの屈曲負荷は極めて大きいものとなり、常に導体の劣化・断線のリスクが存在します。作業ラインの停止リスク低減のためにはケーブルの断線を予防的に検知し対処することが必須です。監視項目： ①iSense™ CF.Qは監視対象ケーブル内に2心のループ回線を設け、測定用の電気信号を流します。断線進行に伴い導体抵抗値が上昇しますので、これがしきい値を超えると断線時期が近いと判断し警報を発令します。

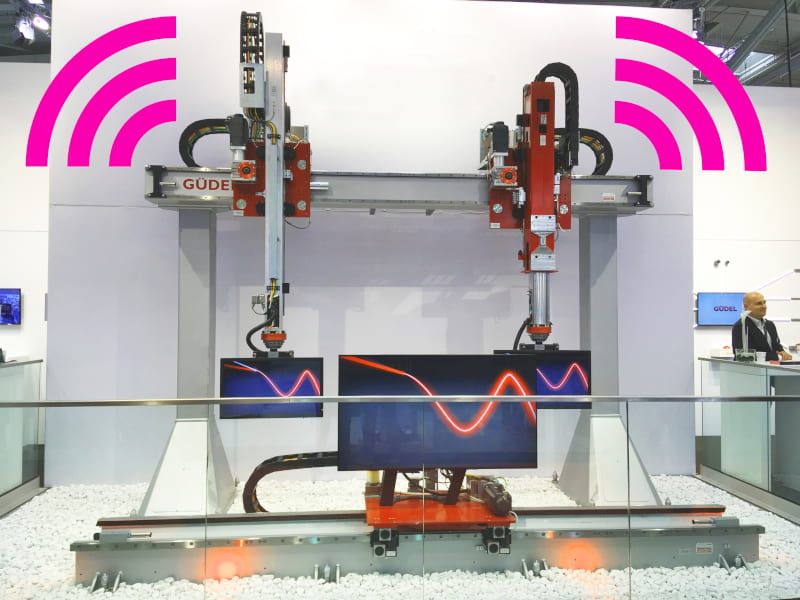

リニアロボット	産業分野：産業用ロボット設置対象イグス製品：イグス製エナジーチェーン™ケーブル保護管使用システム：寿命予測計算システム ① i.Cee:net(予知保全用インテリジェントモジュール） ② i.Sense™ EC.W（チェーン摩耗監視） ③i.Sense™ EC.M（チェーン動作分析）お客様ご要望：機械のダウンタイム発生を回避し生産効率を向上させたい、また適切なメンテナンス時期を知ることにより保全の合理化・コスト削減を実現したい監視項目： ②③の各センサーによりチェーンの負荷・劣化状況をリアルタイムに計測。 ①の中にプログラムされたイグス独自の計算プログラムの中に取り込みます。①はそれにより監視対象チェーンのイグス保証耐用時期を計算、現在から何日後に交換推奨時期がやってくるかを明確にお知らせします。
