冷間鍛造とは？ メリット・デメリットや加工方法の種類について解説します

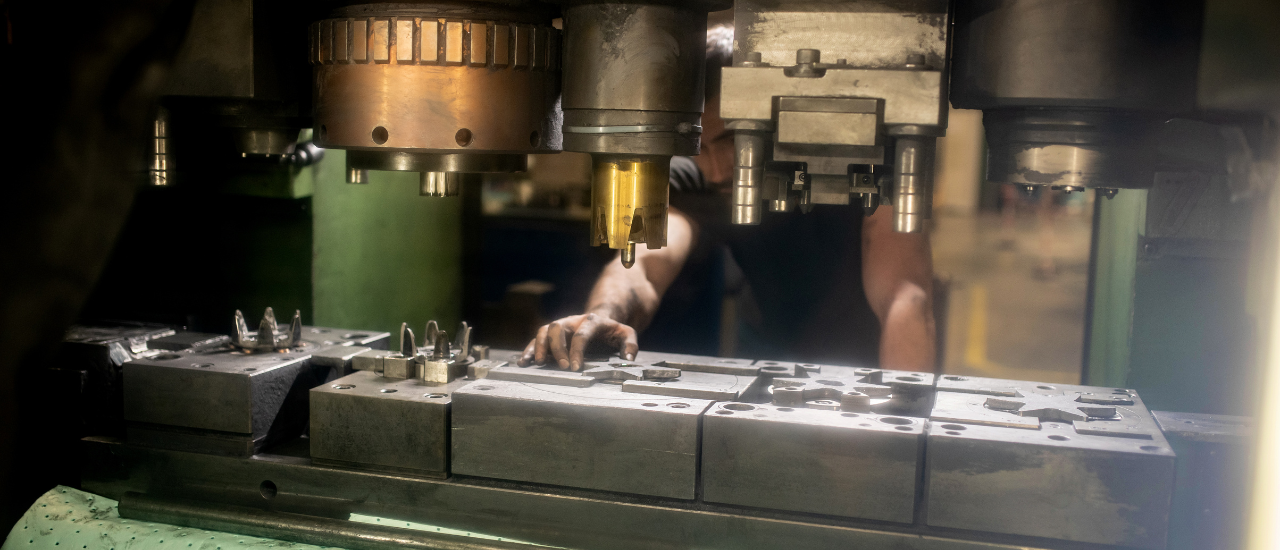

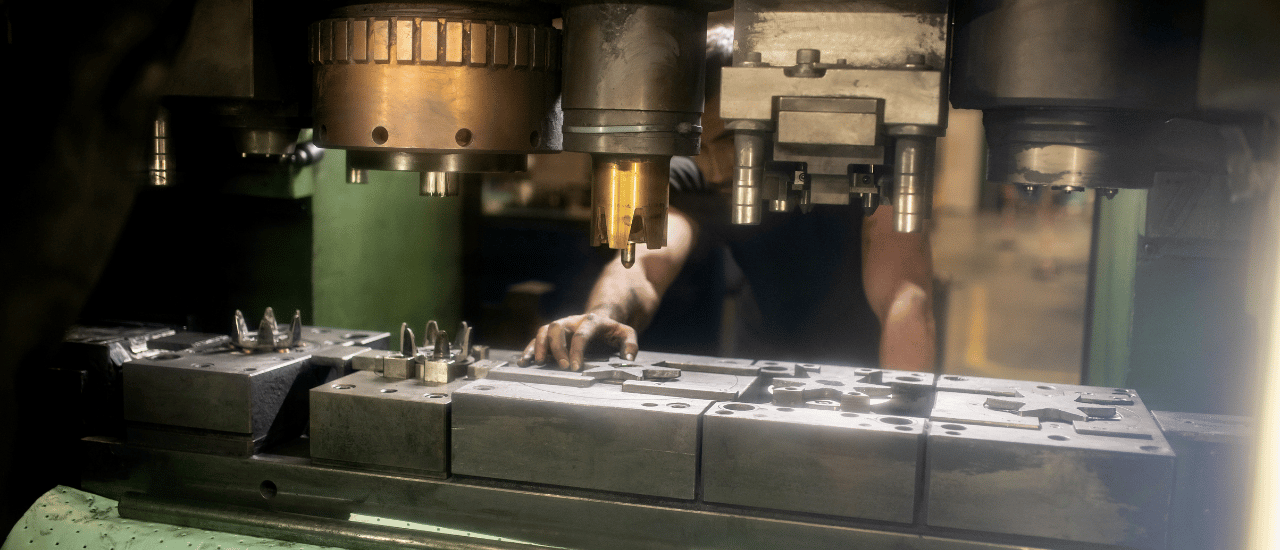

冷間鍛造とは？

冷間鍛造とは、常温の環境下で金属に圧力を加えながら成形を行う加工技術です。材料の利用効率が高く、高速生産が可能であり、部品の機械的性質も向上します。

冷間・温間・熱間鍛造の違い

冷間鍛造、温間鍛造、熱間鍛造は、金属加工において異なる温度範囲で行われる鍛造技術です。

冷間鍛造

冷間鍛造は、金属を常温（室温）で加工する技術です。材料を加熱せずに大きな圧力を適用することで、金属の形状を変えます。

冷間鍛造の最大の利点は、製品の寸法精度が非常に高く、滑らかで均一な表面仕上げが得られることです。また、冷間鍛造は金属の硬度と強度を高める効果があるため、耐久性が求められる小型部品の製造に適しています。一方で、必要な圧力が高くなるため、設備投資が大きくなることがデメリットです。

温間鍛造

温間鍛造は、金属を中間温度（例えば、素材によっては300℃から700℃）で加工する方法です。この技術は、冷間鍛造の精度と熱間鍛造の加工容易さを兼ね備えています。

温間鍛造では、金属が柔らかくなり、形状を変えやすくなるため、複雑な形状の部品を比較的低い力で成形できます。中間的な温度により材料の酸化やスケールの形成を抑えることができるため、製品の品質を保ちつつ、加工効率を向上させることが可能です。

熱間鍛造

熱間鍛造は、金属を高温（例えば、800℃以上）で加工する方法です。この技術では、金属を加熱することによって非常に柔らかくなり、大きな変形が可能になります。

熱間鍛造は、大規模な部品や複雑な形状の成形に適しており、特に建設機械や重工業分野で広く利用されています。ただし、高温での加工は金属の酸化を促進し、寸法精度が低下しやすいため、精度が重要な用途には不向きです。

これらの鍛造方法は、それぞれ特有の特性と利点を持ち、製品の要件や材料の種類に応じて選択されます。適切な鍛造方法の選択は、製品の品質、製造コスト、および生産効率に大きく影響します。

冷間鍛造の加工方法

冷間鍛造の加工方法には主に「前方押し出し加工（絞り加工）」と「後方押し出し加工」という二つの主要な手法があります。

前方押し出し加工（絞り加工）

前方押し出し加工、または絞り加工とも呼ばれる方法は、特に精密な寸法制御が要求される部品製造に適しています。このプロセスでは、まず材料（通常は金属棒やブロック）を型の中に置きます。その後、一方から強い圧力をかけることで材料を型の形状に押し出します。この圧力は、材料を型の開口部を通して押し出すことで、所望の形状とサイズの製品を作り出します。

前方押し出し加工は、軸状の部品や複雑な内部形状を持つ部品の製造に特に有効です。高い寸法精度と良好な表面仕上げが可能で、材料の無駄も少なく抑えられます。

後方押し出し加工

後方押し出し加工では、材料を型内で固定し、反対側から圧力をかけて成形します。この方法は、材料を型の一方の端から押し出すことで、製品を成形します。

空洞部分や特定の外形を持つ製品の製造に適しており、前方押し出し加工と比較してより複雑な形状の部品を作り出すことができます。また、この方法は材料の内部応力を均等に分散させるため、製品の構造的強度が向上することが一般的です。

冷間鍛造のメリット

冷間鍛造は、金属加工分野において数多くのメリットを提供する技術です。特に、寸法精度の向上、表面仕上げの改善、および高速加工が可能という点で、他の加工方法と比較して際立つ利点を持っています。

寸法精度の向上

冷間鍛造の最大の利点の一つは、加工される製品の寸法精度が非常に高いことです。この加工方法では、金属を常温で処理するため、加熱による膨張や冷却による収縮がほとんど発生しません。その結果、加工中および加工後の材料の寸法変化が最小限に抑えられ、非常に高い寸法精度を実現することができます。

特に、機械的な精度が重要な精密部品や、緊密な設計公差が要求される製品において大きな利点となります。

表面仕上りの向上

冷間鍛造は金属の結晶構造を細かくし、より均一な材料特性を生み出すことができます。このプロセスにより、金属の表面が滑らかになり、光沢が出ることが多く、高品質な表面仕上げが可能になります。

この高い表面品質は、追加の表面処理工程を減らすことができ、製造コストの削減にも繋がります。また、滑らかな表面は摩耗や腐食に対する耐性を向上させるため、製品の耐久性を高める効果もあります。

高速加工が可能

冷間鍛造は高い生産効率を実現する技術です。常温で加工するため、加熱や冷却のための時間が不要であり、加工速度が格段に向上します。

大量生産を必要とする製品にとって大きな利点であり、製造コストの削減にも寄与します。また、冷間鍛造は一連の工程を連続的に行うことが可能であり、生産ラインの効率化も図れます。

冷間鍛造のデメリット

冷間鍛造は、多くのメリットを持つ一方で、いくつかのデメリットも存在します。特に金型費の高さと複雑な形状の加工の難しさが主要な課題として挙げられます。

金型費の高さ

冷間鍛造においては、精密な部品を製造するために複雑な金型が必要となります。これらの金型は、高い耐久性と精度を確保するために、特殊な材料や高度な加工技術を要求されます。そのため、金型の製造には相応のコストがかかり、特に小規模生産や短期間のプロジェクトでは費用対効果が問題となることがあります。

また、製品の設計変更が発生した場合、新しい金型を製作する必要が生じるため、追加のコストが発生することもあります。この金型費用の高さは、冷間鍛造を選択する際の重要な検討点の一つです。

複雑な形状の加工が難しいこと

冷間鍛造は常温で行われるため、金属の可塑性が低下します。そのため、非常に複雑な形状や細部を持つ部品の製造は技術的に困難になります。特に、深い穴や細い壁を持つ部品など、金属の流動が制限される形状の加工は、冷間鍛造では実現が難しいことがあります。

この加工の難しさは、製品の設計段階で考慮される必要があり、場合によっては他の加工方法への変更や設計の単純化が必要となることもあります。

冷間鍛造の実用例

冷間鍛造技術は、その高精度と強度の特性から、多岐にわたる産業分野での実用例が見られます。

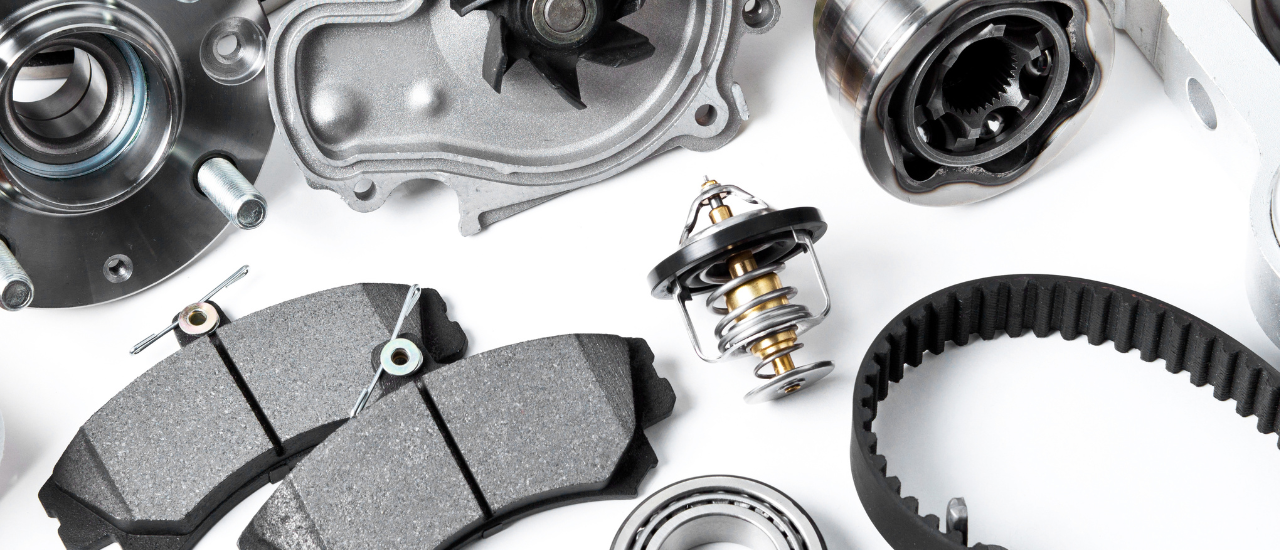

自動車の部品

自動車産業では、冷間鍛造は非常に重要な役割を果たしています。特に、ボルト、ナット、ギアなどの部品には高い精度と強度が求められます。冷間鍛造によって製造されたこれらの部品は、高い負荷がかかる環境下でも耐久性を保ち、安全性を確保する上で不可欠です。

また、自動車のエンジン部品やサスペンションシステムなど、より複雑な機械部品の製造にも使用されています。

電子機器の部品

現代の電子機器は、ますます小型化が進んでおり、そのためには極めて高い精度で製造された部品が必要です。

冷間鍛造は、スマートフォンやコンピュータなどの電子機器内部で使用される小型で精密な部品の製造に適しています。例えば、コネクタやマイクロギア、さらには電子機器の内部構造に使われる微細な金属部品などが、この技術を用いて製造されています。

日用品

日常生活においても、冷間鍛造によって製造された製品は広く使われています。例えば、キッチン用品、手工具、ドアのハンドルや金具など、日々使用する多くの製品にこの技術が応用されています。

これらの製品は、冷間鍛造による高い強度と耐久性を備えているため、長期間にわたって品質が保たれます。

まとめ

今回は、冷間鍛造とは何か、その特徴や加工方法、そしてこの技術が持つ利点と限界について詳しく説明しました。

冷間鍛造は、特に高精度が求められる製品の製造において、他の加工方法にはないユニークな利点を提供します。その一方で、複雑な形状の加工が難しいことや金型費用の高さなど、考慮すべき点もあります。最終的には、製品の要件や予算に応じて、最適な鍛造方法を選択することが重要です。
