射出成形機とは？5つの特徴と製造業必見の7つの活用術

射出成形機の基本と仕組み

射出成形機の基本的な仕組みを理解することで、製造プロセスの最適化や問題解決に役立つ知識を得ることができます。

ここでは、射出成形機の定義や歴史、主要部品、そして実際の成形プロセスについて詳しく見ていきましょう。

射出成形機の定義と歴史

射出成形機は、熱可塑性プラスチックを溶かし、高圧で金型に注入して成形する機械です。この技術は、1872年にアメリカのジョン・ウェスリー・ハイアットによって発明されました。

当初は、セルロイドを使用した簡単な製品の製造に限られていましたが、20世紀に入ると技術が急速に発展し、さまざまな産業で活用されるようになりました。

第二次世界大戦中には、軍需品の大量生産に使用され、技術の進歩が加速しました。戦後は、家庭用品や自動車部品、電子機器など、幅広い分野で射出成形技術が採用されるようになりました。現在では、コンピュータ制御や自動化技術の導入により、さらに精密で効率的な生産が可能になっています。

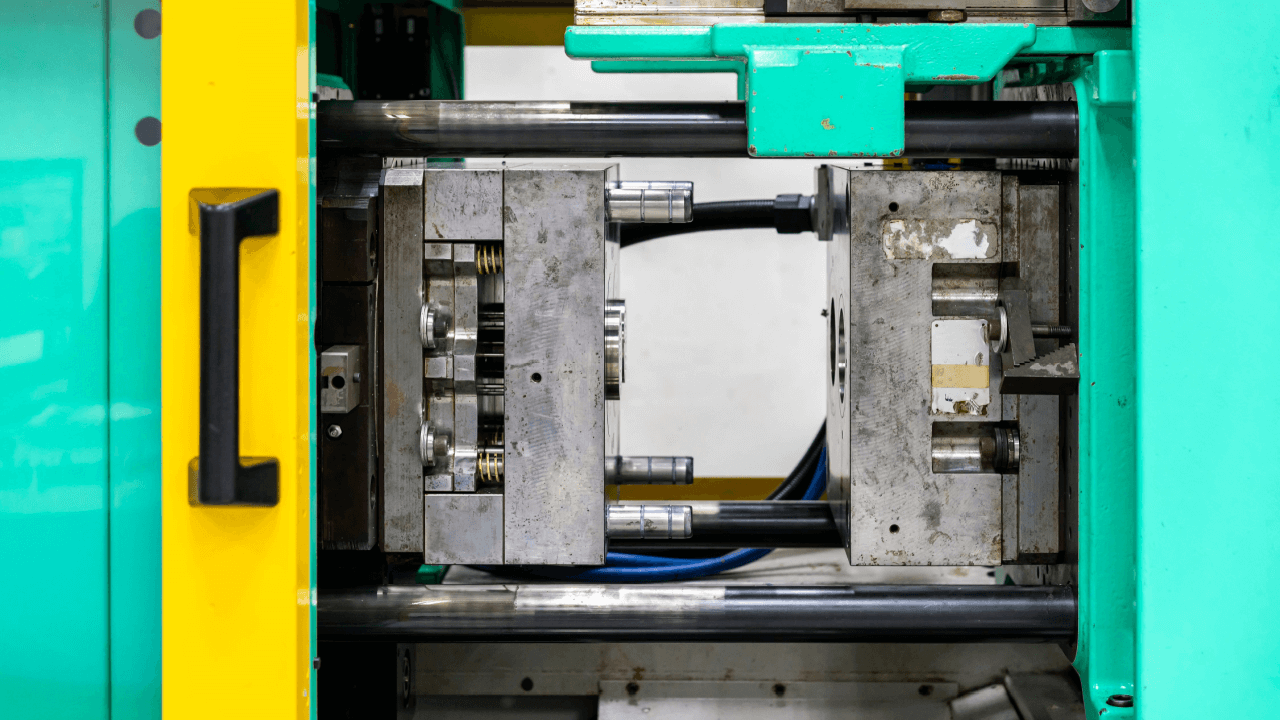

射出成形機の主要部品と動作原理

射出成形機は、主に以下の部品で構成されています。

• 射出ユニット：プラスチック材料を溶かし、金型に注入する部分
• 型締めユニット：金型を閉じ、高圧に耐える力を加える部分
• 金型：成形したい製品の形状を持つ型
• 制御装置：機械の動作を制御するコンピュータシステム

射出成形機の動作原理は以下の通りです。

1. プラスチック材料（ペレット）をホッパーから供給
2. スクリューで材料を前方に送りながら加熱・溶融
3. 溶けた材料を高圧で金型内に射出
4. 金型内で冷却・固化
5. 金型を開いて製品を取り出す

この一連の流れを繰り返すことで、連続的に製品を生産することができます。

射出成形プロセスの流れ

射出成形プロセスは、以下の手順で進行します：

1. 材料準備：使用するプラスチック材料を選択し、必要に応じて添加剤を混合します。
2. 金型セット：製品の形状に合わせた金型を射出成形機にセットします。
3. 材料供給：ホッパーにプラスチック材料（ペレット）を投入します。
4. 加熱・溶融：スクリューの回転と加熱シリンダーの熱により、材料を溶かします。
5. 射出：溶けた材料を高圧で金型内に射出します。
6. 保圧：材料の収縮を防ぐため、一定時間圧力をかけ続けます。
7. 冷却：金型内で製品を冷却し、固化させます。
8. 型開き：金型を開きます。
9. 製品取り出し：完成した製品を金型から取り出します。
10. 後処理：必要に応じて、バリ取りや塗装などの後処理を行います。

このプロセスは、製品の形状や材料の特性、要求される品質などに応じて、細かな調整が必要となります。射出成形機のオペレーターは、これらのパラメーターを適切に設定し、安定した品質の製品を生産することが求められます。

射出成形機の5つの特徴

射出成形機には、他の製造方法にはない独自の特徴があります。これらの特徴を理解することで、射出成形技術の利点を最大限に活かした製品開発や生産計画を立てることができます。

高い生産性と効率性

射出成形機の最大の特徴のひとつが、高い生産性と効率性です。一度金型をセットすれば、同じ形状の製品を連続的に生産することができます。

サイクルタイムは製品の大きさや複雑さによって異なりますが、小さな部品であれば数秒から数十秒程度で1個の製品を生産することができます。

この高速生産能力により、大量生産に適しており、製造コストの削減につながります。また、自動化技術との組み合わせにより、24時間連続運転も可能です。その結果、人件費の削減や生産効率の向上が図れます。

さらに、最新の射出成形機では、サイクルタイムの短縮や材料のロス削減などの改良が進んでおり、より一層の効率化が実現されています。

精密な成形が可能

射出成形機のもうひとつの重要な特徴は、高い精度での成形が可能なことです。最新の射出成形機では、マイクロメートル単位の精度で製品を成形することができます。

これは、金型の精度、射出圧力の制御、冷却システムの最適化など、さまざまな要素が組み合わさることで実現されています。

この高精度な成形能力により、複雑な形状や微細な構造を持つ部品の製造が可能になります。例えば、スマートフォンの筐体やコネクタ、医療機器の精密部品などが射出成形で製造されています。

また、寸法精度だけでなく、表面品質も高いレベルで管理することができるため、後加工を最小限に抑えることができ、製造コストの削減にもつながります。

多様な材料に対応

射出成形機は、非常に幅広い種類のプラスチック材料を扱うことができます。一般的な熱可塑性プラスチックから、エンジニアリングプラスチック、さらには生分解性プラスチックまで、多様な材料に対応しています。

主な使用可能材料には以下のようなものがあります。

- ポリエチレン（PE）
- ポリプロピレン（PP）
- ポリスチレン（PS）
- ABS樹脂
- ポリカーボネート（PC）
- ナイロン（PA）
- ポリアセタール（POM）
- ポリ乳酸（PLA）

これらの材料は、それぞれ異なる特性（強度、耐熱性、耐薬品性など）を持っており、製品の用途に応じて最適な材料を選択することができます。

また、添加剤を使用することで、さらに材料の特性をカスタマイズすることも可能です。

この多様な材料への対応力により、射出成形機はさまざまな産業分野で活用されています。自動車部品、家電製品、医療機器、食品包装など、私たちの生活のあらゆる場面で射出成形製品が使用されています。

自動化と省力化

現代の射出成形機は、高度な自動化技術を取り入れることで、省力化を実現しています。これにより、人手を最小限に抑えながら、24時間連続運転や高品質な製品の安定生産が可能になっています。

自動化の主な要素には以下のようなものがあります：

• 自動材料供給システム：ホッパーへの材料の自動供給
• ロボットアーム：製品の取り出しや後処理の自動化
•  品質管理システム：センサーやカメラによる製品の自動検査
• 生産管理システム：生産データの収集と分析

これらの自動化技術により、人為的ミスの削減、生産性の向上、品質の安定化が図られています。

また、危険な作業や単調な繰り返し作業から作業者を解放し、より創造的な業務に人材を配置することが可能になります。

さらに、最新のIoT技術やAIを活用することで、より高度な自動化や最適化が進んでいます。

例えば、機械学習を用いて成形条件を自動的に最適化したり、予知保全システムによって機械の故障を事前に予測したりすることができます。

環境への配慮と省エネルギー

近年、環境問題への関心が高まるなか、射出成形機も環境への配慮と省エネルギー化が進んでいます。最新の射出成形機では、以下のような取り組みが行われています。

• 電動式射出成形機の採用：従来の油圧式に比べ、エネルギー効率が高く、騒音も少ない
• 回生システムの導入：機械の動きで発生する運動エネルギーを電気エネルギーに変換して再利用
• 断熱材の使用：熱損失を減らし、エネルギー効率を向上
• 最適化された冷却システム：効率的な冷却により、サイクルタイムの短縮と省エネを実現
• リサイクル材料の使用：再生プラスチックの利用を可能にする技術開発

また、生分解性プラスチックなど、環境負荷の低い材料の使用も増えています。これらの取り組みにより、射出成形機の運用コストの削減だけでなく、企業の環境対策としても重要な役割を果たしています。

さらに、射出成形技術自体が、他の製造方法に比べて材料のロスが少ないという特徴があります。成形後の不要な部分（ランナーやスプルー）も、粉砕して再利用することが可能です。

射出成形機の種類と選び方

射出成形機にはさまざまな種類があり、用途や要求される性能によって最適な機種が異なります。

電動式vs油圧式射出成形機

射出成形機には電動式と油圧式があり、それぞれ特徴が異なります。

電動式はサーボモーターを使用し、精度と安定性に優れ、エネルギー効率も高く、小型精密部品の製造に適しています。

油圧式は高圧油を使用し、大型部品や大量生産に向いています。ただし、精度と効率では電動式に劣ります。

製品や生産規模に応じて適切な方式を選択することが重要です。最近ではハイブリッド型も登場し、選択肢が広がっています。

型締め力による分類

射出成形機の型締め力は製品の大きさや材料特性に応じて選択する重要な要素です。

小型機（30〜100トン）は小さな部品や精密製品に適し、中型機（100〜500トン）は自動車部品や家電筐体など中程度のサイズに適しています。

大型機（500トン以上）は大型自動車部品や建材に使用されます。

適切な型締め力の選択は、製品品質向上、生産効率最適化、コスト削減につながります。

用途に応じた最適な射出成形機の選定

射出成形機を選ぶ際には、製品の特性や生産条件に合わせて最適な機種を選定することが重要です。

まず、製品のサイズや形状を考慮する必要があります。大型の製品には型締め力の大きな機種が適していますし、複雑な形状の製品には高精度な制御が可能な機種が適しています。

次に、生産量や生産スピードも重要な選定基準となります。大量生産を行う場合は、高速サイクルが可能な機種を選ぶことで生産効率を高められます。一方、多品種少量生産の場合は、段取り替えが容易な機種が適しているでしょう。

材料の特性も考慮すべき重要な要素です。例えば、高温での成形が必要な樹脂を使用する場合は、高温対応の射出ユニットを備えた機種を選ぶ必要があります。

また、繊維強化プラスチックなど摩耗性の高い材料を使用する場合は、耐摩耗性に優れた射出スクリューを備えた機種が適しています。

最後に、コスト効率も考慮しましょう。初期投資だけでなく、ランニングコストや保守費用も含めた総合的なコストを検討することが大切です。

電動式は初期投資は高いものの、長期的には省エネ効果によりコスト削減につながる可能性があります。

これらの要素を総合的に判断し、自社の生産ニーズに最適な射出成形機を選定することが、生産性向上と品質確保の鍵となります。

製造業における射出成形機の7つの活用術

製造業において射出成形機は非常に重要な役割を果たしています。その活用方法は多岐にわたりますが、ここでは7つの効果的な活用術をご紹介します。

これらの活用術を適切に組み合わせることで、製造業は射出成形機の持つポテンシャルを最大限に引き出し、競争力を高めることができるでしょう。

大量生産による製造コストの削減

射出成形機を活用した大量生産は、製造コストを大幅に削減する効果的な方法です。

高速性と自動化により生産効率が向上し、1個あたりのコストが抑えられます。大量の原材料購入で単価を下げ、品質も向上します。

自動化システムにより人件費を削減し、24時間稼働も可能になります。さらに、固定費を多くの製品に分散させることで、製造コストがさらに低減されます。

これらの要因により、射出成形機による大量生産は製造業の競争力と利益率を高める重要な戦略となっています。

複雑形状部品の製造

射出成形機は複雑形状部品の製造に優れています。自動車のインパネやスマートフォンの筐体など、内部構造が複雑な部品を一度の成形で作れます。

金型設計が重要で、アンダーカットや薄肉部分、リブ構造などを適切に設計する必要があります。

射出速度、保圧、冷却時間などの設定調整も欠かせません。ガスベントや真空成形といった特殊技術も活用されます。

射出成形機による複雑形状部品の製造は、設計から成形条件の調整まで総合的なアプローチが必要ですが、高付加価値な製品を効率的に生産できる大きなメリットがあります。

異種材料の一体成形

異種材料の一体成形は、射出成形機を用いて異なる特性の材料を組み合わせる高度な技術です。

この方法は製造工程の効率化、コスト削減、品質向上が期待できますが、材料間の接合強度確保など技術的課題もあります。

適切な射出成形機の設定や金型設計が重要で、自動車部品や電子機器など幅広い分野で活用されています。この技術の進歩により、より複雑で高機能な製品開発が可能となり、製造業に新たな可能性を提供しています。

品質管理の向上

射出成形機の品質管理は、寸法精度と外観品質の両面から重要です。

寸法精度向上には、金型温度や射出圧力などのパラメータ設定と監視、適切な金型設計と定期メンテナンスが必要です。

外観品質の安定化には、樹脂の乾燥状態や射出温度の管理、ガス抜きなどに注意を払います。

継続的な品質改善のため、成形サイクルごとのデータ収集と分析を行い、統計的品質管理手法を用いて傾向を把握します。これにより、製品の信頼性向上、生産性改善、競争力強化につながります。

試作品の迅速な製作

射出成形機を活用した試作品製作は、製品開発プロセスを効率化します。複雑な形状や精密部品の試作に適し、開発期間を短縮できます。

材料や形状に合わせて成形機の設定を最適化することで高品質な試作品が得られます。小ロット生産に適した機種選択も効率化に寄与します。

迅速な品質確認とフィードバックにより、短期間で製品の完成度を高められます。この方法は、従来の手法と比べて大きなメリットがあります。

小ロット生産への対応

射出成形機の小ロット生産対応には、以下の要点が重要です。

• 段取り替え時間の短縮：クイックチェンジシステムの導入、手順の標準化、作業者トレーニング
• 小ロット向け金型設計：汎用性の高い金型、モジュール式金型の採用
• 材料ロス削減：適切な生産量設定、需要予測の精緻化、在庫管理の徹底
• 効率的な生産計画：同一材料製品のまとめ生産

これらの対策により、市場ニーズへの迅速な対応とコスト競争力の維持が可能になります。

IoTとの連携による生産性向上

IoTの活用により、射出成形機の生産性が大幅に向上しています。センサーによるリアルタイムデータ収集、クラウドシステムを用いた遠隔監視・制御、AIによる最適化と予防保全が可能になりました。

これにより、品質管理の精度向上、ダウンタイムの削減、稼働率の向上、不良品率の低減、エネルギー効率の改善が実現しています。

IoTを活用した射出成形機の運用は、製造業の競争力強化に重要な役割を果たしています。

射出成形機の保守と管理

射出成形機の保守管理は製品品質と生産効率に不可欠です。適切な保守管理により、機械の長寿命化、安定生産、トラブル防止が可能となり生産性向上につながります。

日常点検と定期メンテナンス

日常点検では、機械の外観、油圧、空気圧、締め付け、特に金型の状態確認と清掃を行います。

3〜6ヶ月ごとの定期メンテナンスでは、部品の摩耗、電気系統、油圧システムを専門家が点検します。毎日の清掃、週1回の潤滑油確認、安全装置の動作確認も重要です。

トラブルシューティングと対策

射出成形機の運用では、成形不良や金型損傷などのトラブルが避けられません。

トラブル発生時は状況を正確に把握し、適切に報告します。原因分析と再発防止策の立案も重要です。

これらの経験を蓄積し、マニュアル化することで、将来的なトラブル対応の効率化につながります。日頃の準備と迅速な対応で、安定した生産体制を維持しましょう。

射出成形機の寿命と更新時期

射出成形機の寿命は通常10〜15年程度とされていますが、使用頻度や保守管理の状況によって大きく異なります。

更新時期の判断には、機械の性能低下や修理頻度の増加、新技術の導入による生産性向上の可能性などを総合的に考慮する必要があります。

射出成形機の導入をご検討中の方へ

新潟機械株式会社の電動式射出成形機MDシリーズ

この最新鋭のシリーズは、高いコストパフォーマンスと優れた性能を兼ね備えた、スタンダードモデルとなっています。

電動式射出成形機MDシリーズの特筆すべき点は、業界トップクラスのタイバー間隔と金型取付盤寸法です。複雑で大型化する金型にも柔軟に対応できるため、多様な製品の製造に適しています。

また、設備導入コストと消費電力量の削減にも貢献するため、経済性と環境への配慮を両立できます。

品質面では、仮想センサー技術によるノズル部の温度制御最適化や、型締力自動調整機能による成形品質のバラツキ軽減など、高度な技術が搭載されています。

さらに、高精度な射出圧力検知とデジタル通信による高速・高応答制御により、精密な成形が可能です。

電動式射出成形機MDシリーズの「ブルブル制御」は、低速安定性と再現性を向上させ、RST構造による均一な型締力分布と相まって高品質な製品を安定して生産できます。

また、BPFとCPF射出制御により、樹脂流動と圧力を最適化し、さらなる品質向上を実現しています。OAスクリュによる樹脂の溶融・可塑化性能の向上は、厚肉成形品や透明品の品質向上に効果的です。

さらに、インサート成形にも適した高圧射出能力と多彩な射出制御を備えているため、幅広い用途に対応できます。

単動竪型モデルや竪型ロータリーテーブル付きモデルも展開されているので、製造ラインの構成や生産方式に合わせて最適なモデルを選択できます。

新潟機械株式会社の電動式射出成形機MDシリーズは、最新の技術と高い信頼性を兼ね備えた射出成形機です。導入を検討されている方は、この優れた性能と柔軟性を持つMDシリーズを是非ご検討ください。

製造プロセスの効率化と品質向上に大きく貢献することでしょう。

射出成形機についてのまとめ

射出成形機は、製造業に革新をもたらす重要な設備です。高い生産性と精密な成形能力により、多様な製品を効率的に生産できます。自動化や省力化機能を備え、人手不足対策にも有効です。

さらに、IoTとの連携や環境への配慮など、時代のニーズに応える特徴も兼ね備えています。複雑な形状の部品製造や異種材料の一体成形など、幅広い用途に対応し、製造業の可能性を大きく広げます。

品質管理の向上や試作品の迅速な製作にも貢献し、企業の競争力強化に欠かせない存在となっています。射出成形機の導入は、製造業の未来を切り開く重要な一歩と言えるでしょう。
