抵抗溶接とは？ 種類やメリット・デメリットを解説します

抵抗溶接とは？

抵抗溶接は、金属の接合技術の一つであり、電気を使用して金属部品を高速で溶接する方法です。この技術は、抵抗溶接が高速で、かつ一貫した品質の溶接を可能にするため、自動車製造や電子機器の組立てなど、多岐にわたる産業で広く採用されています。

抵抗溶接の原理

抵抗溶接の基本原理は、通電時に金属の接触部分で発生するジュール熱（電流が物質を通過する際に発生する熱）を利用して金属を溶接することにあります。

この過程では、電流の大きさ、加圧力、および金属部品の追従性（電極と溶接部品との接触状態の良さ）が重要な役割を果たします。

電流

電流は、溶接に必要な熱量を提供します。電流が大きいほど、より多くの熱が発生し、溶接に適した状態を作り出します。

加圧力

加圧力は、溶接する金属部品をしっかりと固定し、電極との間の良好な接触を保証します。これは、効率的な熱伝達と溶接品質の向上に寄与します。

追従性

追従性は、電極と溶接部品の接触面が溶接の過程でどのように変化するかを示します。良好な追従性は、均一な溶接を実現し、溶接品質を高めます。

抵抗溶接の種類

抵抗溶接にはいくつかの種類があり、異なる用途や材料に対応するために選択されます。

スポット溶接

スポット溶接は、特に金属板の結合において広く利用される技術であり、金属部品を点状に溶接する方法です。この技術の主な魅力は、溶接に要する時間が非常に短いことにあります。金属板の小さな部分に高電流を集中させることで、局所的に高温を発生させ、金属を瞬時に溶融させることができます。

その結果として、加工コストの削減が可能になるだけでなく、生成される熱量が限定されるため、材料の熱歪みが最小限に抑えられるという利点もあります。自動車のボディパネルの製造など、大量生産が求められる業界でこの技術が好まれる理由は、その速度とコスト効率の良さにあります。

プロジェクション溶接

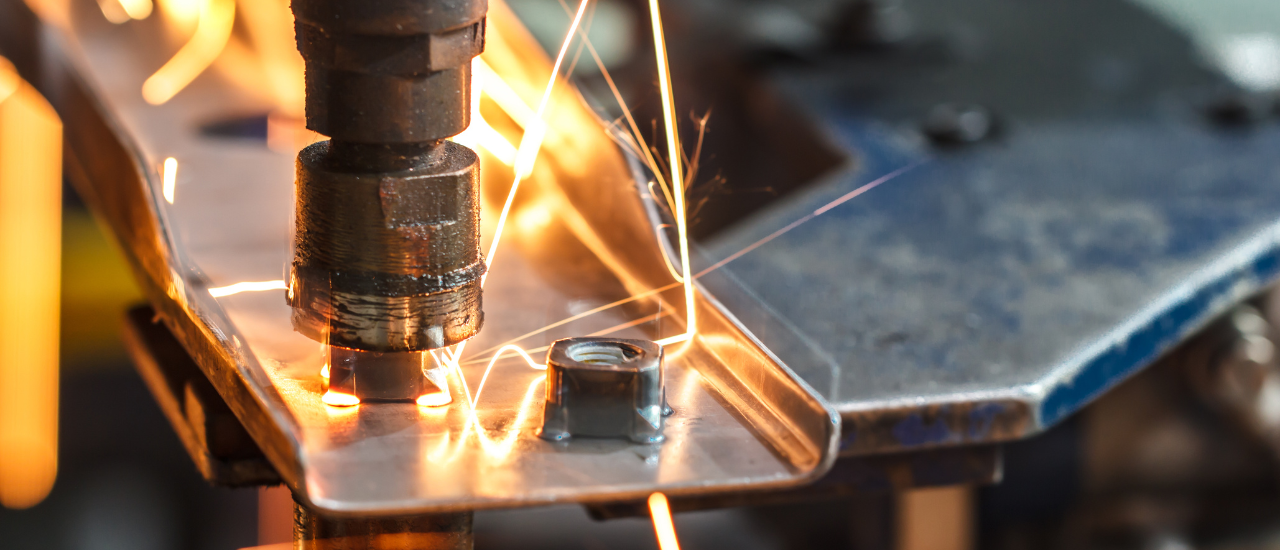

プロジェクション溶接は、特定の突起部分に焦点を当てることで熱を集中させ、金属部品を効率的に溶接する技術です。この方法では、溶接される部品に小さな突起や凸部を設け、その部分に高電流を適用します。突起部分が他の部分よりも高い抵抗を示すため、ジュール熱が集中して発生し、溶接が容易になります。

この技術の大きな利点は、溶接プロセスの制御が容易であることと、複数の突起を同時に溶接できるため、大量生産に適していることです。しかしながら、特殊な設計の溶接部品が必要であり、また溶接機自体のコストが高価であることが、採用を検討する際の考慮点となります。

バット溶接

バット溶接は、金属の端面を直接合わせて溶接する方法で、主に棒状や管状の材料の結合に使用されます。この技術では、溶接を行いたい金属部品の端を合わせ、その接合面に直接電流を流して加熱します。部品の端面が溶融し合わさることで、強固な接合が実現されます。

この溶接方法の特徴は、溶接プロセスが比較的シンプルであり、高速で行えるため加工コストが低く抑えられる点です。また、他の抵抗溶接技術と比較しても、溶接時に発生する熱の影響が部品全体に及ぶことが少なく、熱歪みを最小限に保つことが可能です。この特徴は、特に寸法精度が要求される部品の製造において、大きな利点となります。

抵抗溶接のメリット

抵抗溶接は、金属部品の結合において、独特の利点を持つ技術です。その速度と効率、さらには環境に与える影響の少なさは、現代の製造業において非常に価値が高いと考えられます。以下では、この技術が提供する主なメリットについて、詳細に解説します。

効率性

抵抗溶接のプロセスは、他の溶接技術と比較して著しく速く行うことが可能です。電流を瞬時に大量に流すことで、溶接部位を迅速に加熱し、溶融させることができます。

この高速性が、生産ラインのスループットの向上に直結し、結果として大量生産が要求される製造業において、抵抗溶接技術が重宝される理由となっています。

一貫性

抵抗溶接による接合は、非常に再現性が高く、一貫した品質を実現します。電流、圧力、時間といった溶接パラメータを厳密に制御することで、溶接箇所ごとに均一な結果を得ることができます。

この一貫性は、製品の品質管理を容易にし、製造過程における不良率の低減に貢献します。

低熱影響

抵抗溶接は、局所的に高温を発生させるため、熱影響ゾーンが非常に小さいという特徴があります。そのため、溶接部周辺の材料特性が変化することが少なく、強度や耐久性に悪影響を及ぼす可能性が低下します。

特に、熱に敏感な材料や複雑な構造を持つ部品の製造において、この特性が有利に働きます。

費用対効果

抵抗溶接は、設備投資や運用コストの面で、他の溶接技術に比べて優れた経済性を持っています。溶接時間の短縮は、エネルギー消費の削減に直結し、また高い生産性は人件費の節約にもつながります。

これらの要因が合わさり、長期的な運用においても、低コストでの生産が可能になります。

環境への配慮

抵抗溶接は、溶接プロセス中に有害なガスや煙をほとんど発生させないため、作業環境だけでなく地球環境にも優しい技術です。また、エネルギー効率の良さは、温室効果ガス排出量の削減に貢献します。

環境負荷の低減は、現代の製造業において重要な課題であり、抵抗溶接はその解決策の一つとして位置づけられます。

抵抗溶接のデメリット

一方、抵抗溶接には以下のようなデメリットや制約もあるため注意が必要です。

材料の制約

抵抗溶接は、特に電気伝導性が高く熱伝導性が低い材料に適しています。そのため、アルミニウムや銅などの特定の材料では、伝導性が高すぎることが課題となる場合があります。これは、ジュール熱が十分に局所的に集中せず、溶接部の品質に影響を及ぼす可能性があるためです。また、非金属や特殊な合金など、電気伝導性が低い材料には抵抗溶接を適用することが困難です。

この問題を解決するためには、溶接プロセスを材料の特性に合わせて細かく調整する必要があります。また、適用可能な材料の範囲を広げるために、特殊な溶接技術や補助材料の使用も検討されることがあります。

厚さの制限

抵抗溶接は、主に薄い材料の接合に適しています。厚い材料を溶接する際には、溶接部全体を均一に加熱するために必要な高い電流と圧力が、技術的な課題となり得ます。厚い材料では、内部まで十分な熱を伝達させることが難しく、不完全な溶接や品質の低下を招く恐れがあります。

この制約を克服するためには、溶接機の能力を向上させるか、または複数回に分けて溶接するなどの方法が考えられます。さらに、厚い材料の溶接には、プリヒートやポストヒートといった追加の工程を導入することで、溶接品質の向上が期待できます。

設計への影響

抵抗溶接を適用する際には、溶接部の設計が重要な要素となります。複雑な形状や特殊な設計が求められる場合、溶接工程の設計や溶接機のカスタマイズが必要になることがあります。特に、溶接を行うためには、電極が適切に配置され、均一な圧力が溶接部に適用される必要があります。

これを達成するためには、溶接プロセスの初期段階で、設計者と溶接技術者が密接に協力し、溶接の可否や最適な溶接方法について検討する必要があります。また、溶接性を考慮した設計の採用は、製造プロセスの効率化と品質向上に直結します。

抵抗溶接の工程

抵抗溶接のプロセスは、そのシンプルさと効率の良さから、多くの産業で広く採用されています。以下では、抵抗溶接の工程について、スポット溶接を例にご紹介します。

準備

溶接プロセスの最初のステップは、溶接を行う部品を適切に配置し、電極を正確に取り付けることです。この段階で、部品の清掃と整理が行われ、溶接面に汚れや酸化物がないことを確認します。清潔な接触面は、高品質の溶接を実現するために不可欠です。電極の位置決めも重要であり、溶接する部品に対して正確にアラインメントされる必要があります。

電極の適切な配置は、効率的な電流の流れと均一な加熱を保証し、溶接品質を向上させます。

圧接

次に、溶接部品を挟み込み、適切な圧力を加える工程が続きます。この圧力は、部品間の密接な接触を保証し、電流の効率的な伝導を促します。圧接の強度は、溶接される材料の種類や厚さによって調整される必要があり、溶接部の均一性と強度に直接影響を与えます。

適切な圧力の適用は、溶接時の不完全な接合や溶接不良を防ぐために重要です。

通電

圧接の後、設定された時間だけ電流を流し、ジュール熱を利用して金属を溶かし接合します。この段階では、溶接パラメータとして電流の大きさ、時間、そして場合によっては電流の波形が厳密に制御されます。

電流の適切な調整は、溶接部の品質と強度を確保するために不可欠であり、ジュール熱の正確な制御により、部品間で強固な金属結合が形成されます。

冷却

最後の工程は、溶接部を冷却し、固定することです。この冷却プロセスは、溶接によって形成された結合の強度を高め、溶接部の歪みやひずみを最小限に抑えます。冷却は自然に行われることもあれば、特定のアプリケーションでは冷却水や冷却媒体を使用して加速されることもあります。

冷却の過程が適切に管理されることで、溶接部の品質がさらに向上し、耐久性のある製品が完成します。

まとめ

抵抗溶接は、その速度、効率により、現代の製造業において重要な役割を果たしています。この技術は、金属部品の結合において一貫した品質と低コストを実現するためのものであり、特に薄い材料の接合に適しています。

しかし、材料や厚さの制約、および特殊な設計要求など、いくつかのデメリットや制約が存在します。適切な準備、圧接、通電、そして冷却の工程を通じて、これらの挑戦を克服し、高品質な溶接を実現することが可能です。

抵抗溶接は、多岐にわたる産業での生産効率と品質向上に貢献し続けるでしょう。
