薄膜チップ抵抗器

薄膜チップ抵抗器のスペシャリスト 進工業

進工業は薄膜チップ抵抗器のグローバルなメーカーです。世界に流通する薄膜チップ抵抗器の多くを当社が販売しています。
薄膜チップ抵抗器を量産できる企業は、グローバルでも少数です。そのうち、進工業は長年積み重ねてきた技術面の優位性を生かし、ミドルエンド～ハイエンド分野に強みを発揮しています。
車載や産機、計量・計測機器、医療、宇宙・航空分野などに対応可能な、高性能・高品質の薄膜チップ抵抗器を提供しています。

薄膜チップ抵抗器の基本特性と厚膜チップ抵抗器の特性の違い

進工業の薄膜チップ抵抗器 製品ラインナップ

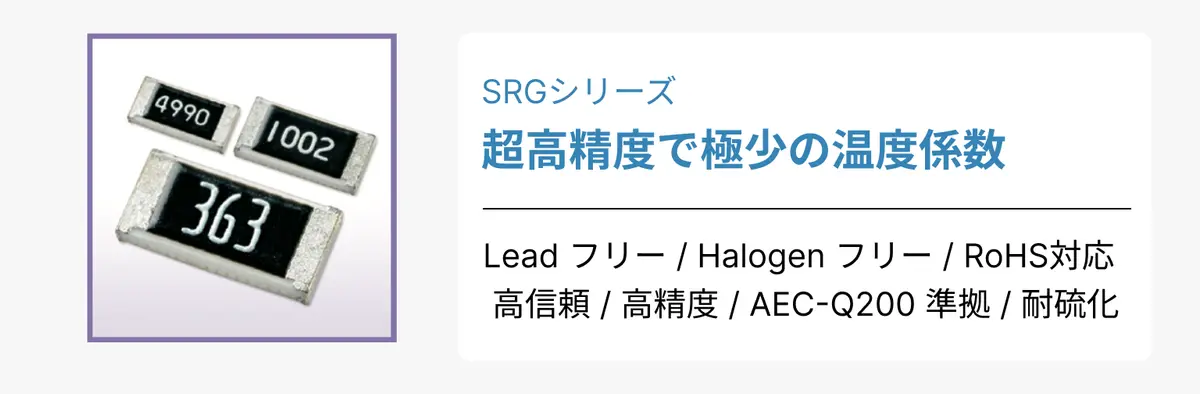

金属皮膜チップ抵抗器（高信頼・超精密級）

特長

• 超高精度の抵抗値許容差:±0.01%
• 究極の抵抗温度係数:±1ppm/°C
• 無機質保護膜の採用による長期安定性
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 工業用計測器
• 電子秤
• 高精度センサー、医療機器

金属皮膜チップ抵抗器（高信頼・超精密級）

特長

• 超高精度の抵抗値許容差：±0.02%
• 低い抵抗温度係数：±5ppm/℃
• 無機質保護膜の採用による長期安定性
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 工業用計測器
• 電子秤
• 高精度センサー、医療機器

金属皮膜チップ抵抗器（超精密級）

特長

• 無機保護膜の採用による長期安定なチップ抵抗器
• 10000 時間の信頼性試験での抵抗値変化:±0.1%
• 高精度の抵抗値許容差:±0.05%、抵抗値温度係数:±5ppm/°C
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 自動車関連機器
• 工業用計測器
• 工作機器
• 各種センサー、医療機器

高温動作金属皮膜チップ抵抗器（超精密級）

特長

• 高温での動作が可能（上限カテゴリー温度範囲：175℃）
• 無機保護膜の採用による長期安定なチップ抵抗
• 抵抗値許容差：±0.1%、抵抗値温度係数：±10ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 自動車関連機器
• 工業用計測器・工作機
• 高温度環境機器

高電圧動作金属皮膜チップ抵抗器（超精密級）

特長

• 素子最高電圧が高く、高電圧での動作が可能（RGV3225：1000V）
• 無機保護膜の採用による長期安定なチップ抵抗
• 抵抗値許容差：±0.1%、抵抗値温度係数：±25ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 自動車関連機器
• 工業用計測器・工作機
• 高耐圧回路/ 機器

非磁性金属皮膜チップ抵抗器

特長

• 非磁性材料による薄膜チップ抵抗器
• 無機質保護膜の採用による長期安定性
• 高精度の抵抗値許容差：±0.05%、抵抗値温度係数：±5ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 医療機器、工業用計測器
• 強磁界の影響を受ける機器

音響用金属皮膜チップ抵抗器

特長

• 薄膜構造のローノイズを生かして、より音響用にブラシュアップさせたチップ抵抗
• ユーザの好みに合わせて、同一サイズ・抵抗値で複数の選択が可能
• 高精度の抵抗値許容差：±0.1%、抵抗値温度係数：±25ppm/℃

用途

• 高音質オーディオ機器
• 車載用のオーディオ機器
• 携帯オーディオ機器、スマートフォン

高電力金属皮膜チップ抵抗器（長辺電極）

特長

• 小型高電力を実現する長辺電極チップ抵抗器
• 同一サイズの従来品に比べて大幅な定格電力アップ（サイズ：3216 ～ 6432、定格電力：0.5 ～ 3.0W、抵抗値範囲：2.5 ～ 250KΩ）
• 高精度の抵抗値許容差：±0.1%、抵抗値温度係数：±25ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 自動車関連機器・DC モータ
• インバータ・ロボット
• FA 機器

高電力金属皮膜チップ抵抗器（短辺電極）

特長

• 幅広電極で小型高電力を実現する短辺電極チップ抵抗器
• 同一サイズの従来品に比べて大幅な定格電力アップ（サイズ：3216、定格電力：1.0W、抵抗値範囲：10 ～ 100KΩ）
• 高精度の抵抗値許容差：±0.1%、抵抗値温度係数：±25ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 電源関連機器
• DC モータ、インバータ
• ロボット、FA 機器

耐サージ金属皮膜チップ抵抗器

特長

• 薄膜構造で従来製品に比較してサージ耐圧をアップさせたチップ抵抗器
• 高精度の抵抗値許容差：±0.5%、抵抗値温度係数：±10ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 電源関連機器
• 自動車関連機器
• ロボット、FA 機器

高温動作金属皮膜チップ抵抗器

特性

• 導電性接着剤での実装を可能とした薄膜チップ抵抗器
• 高温での動作が可能（上限カテゴリー温度範囲：230℃）
• 抵抗値許容差：±0.1%、抵抗値温度係数：±10ppm/℃
• ローノイズ、耐硫化を実現する薄膜構造

用途

• 自動車関連機器
• 高温度環境下機器
• 掘削機

金属皮膜チップ抵抗器（精密級）

特長

• 抵抗値許容差、抵抗温度係数、高周波特性、電流雑音特性、直線性に優れた金属皮膜チップ抵抗器

＊本製品は現在、新規設計システムへの採用を推奨しておりません。近い将来に生産中止となる可能性があります。

用途

• 高精度を要求される民生品。・あらゆる電子機器に幅広く採用

金属皮膜トリマブルチップ抵抗器

特長

• 独自のトリミングメカニズムにより高いトリミング精度、トリミング後の高信頼性、トリミング時間短縮を実現
• 0.6 ×0.3mm サイズまで対応可能

用途

• 自動車関連機器等高信頼性を要求するセンサー回路
• 携帯電話のPA モジュール
• マイク等強振動でも変化しては困る機器

金属皮膜チップネットワーク抵抗器

特長

• 相対抵抗値許容差と相対抵抗温度係数を複数の抵抗間で規定可能なネットワーク抵抗器
• 相対抵抗値許容差：±0.01%、相対抵抗値温度係数：±1ppm/℃
• 組合わせ抵抗：2 個～、回路構成および抵抗数はフレキシブルに対応
• RG シリーズと同等の高信頼、長期安定性：10000 時間耐久試験で±0.1% 以下の抵抗値変化
• RoHS 対応および100％鉛フリー

用途

• 高精度計測器、医療機器、車載関連機器
• 複数抵抗において、相対許容差と温度係数に、高精度を要求する回路
• 微小信号を多段増幅回路で高精度に増幅する機器

高温動作金属皮膜ネットワーク抵抗器

特長

• 導電性接着剤での実装を可能とした薄膜ネットワーク抵抗器
• 相対抵抗値許容差：±0.01%、相対抵抗値温度係数：±1ppm/℃
• 高温での動作が可能（上限カテゴリー温度範囲：230℃）
• RoHS対応および100％鉛フリー（金電極端子）

用途

• 自動車関連機器
• 高温度環境下機器
• 掘削機
